制作的＂电子管胆fm收音机头＂已调试好出声了_haoDIY

灵敏度比下面这个图安装的高很多呀，要做就用图二的装一台吧，接收性能大大的好。这台胆管收音头是在安装了图一的机器后发现图一的灵敏度不高，想着图二的高频头用了两个12AT7，高放电路以栅地阴极输入法可能比五极高放输入法好一点，所以用了图二电路安装一台对比一下，果然灵敏度比图一高很多，我用一灌的方法安装空气电容，由于电容这样安装接线有点长，调整复盖时也只能拆一片动片就刚好复盖fm88-108，其他的另件尽量利用管座脚把元件焊上去，接线尽短，请各位，多提意见和建议，谢谢关注

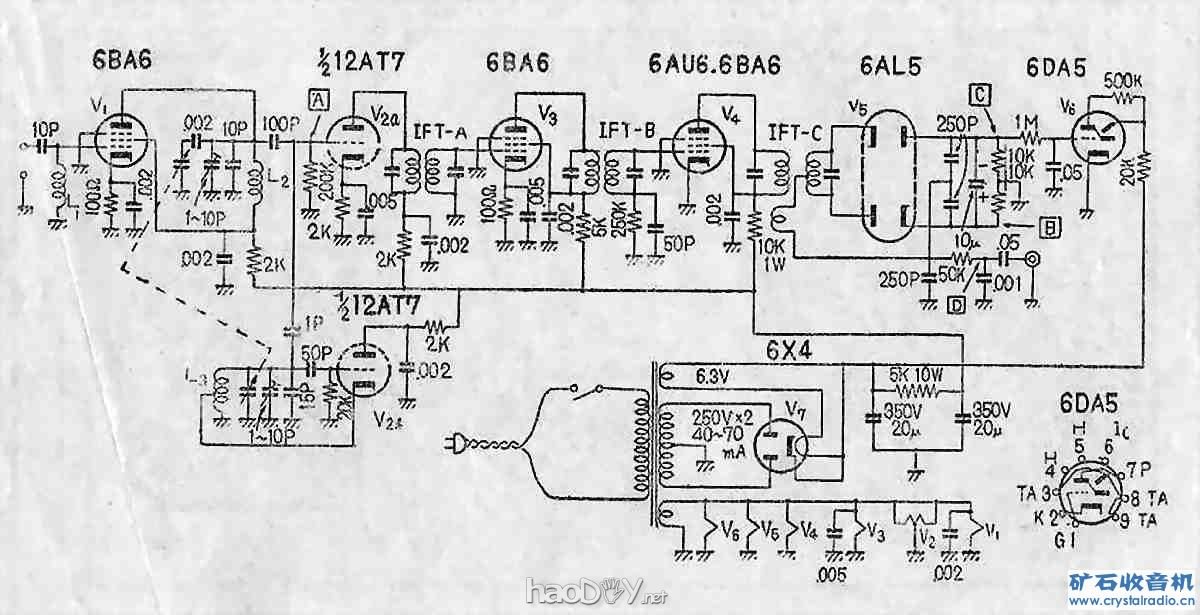

图一

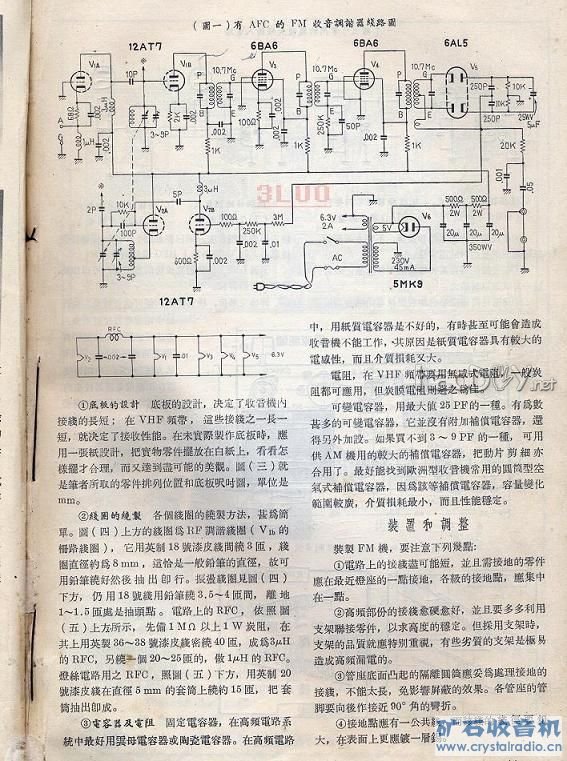

图二

1.10. 039.jpg (122.82 KB, 下载次数: 69)

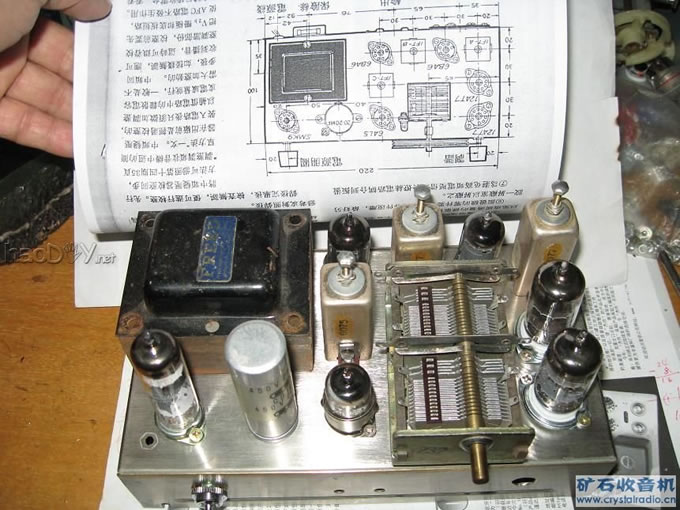

高仿排列图

制作的＂电子管胆fm收音机头＂已调试好出声了

1.10. 072.jpg (91.41 KB, 下载次数: 56)

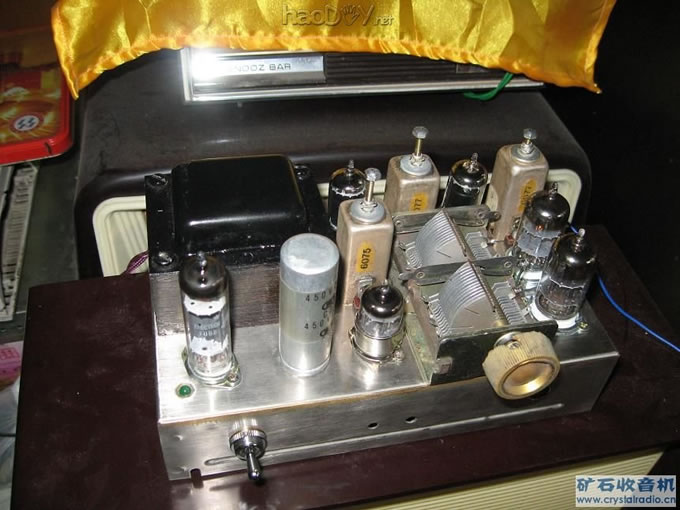

收台胆头

制作的＂电子管胆fm收音机头＂已调试好出声了

1.10. 070.jpg (44.79 KB, 下载次数: 39)

(责任编辑：admin)
