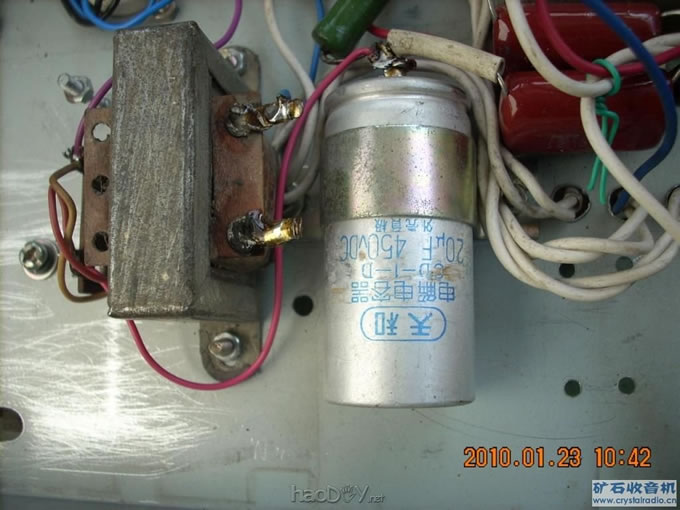

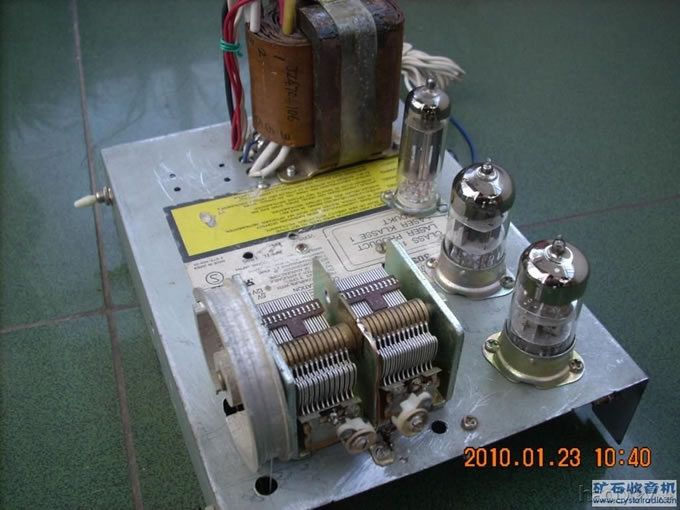

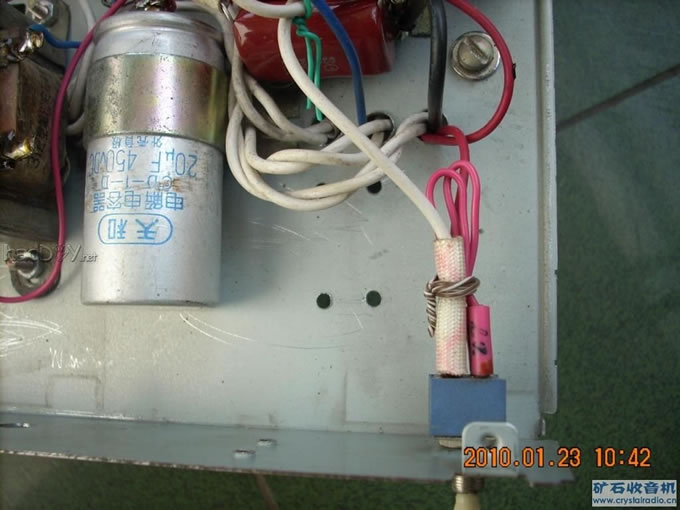

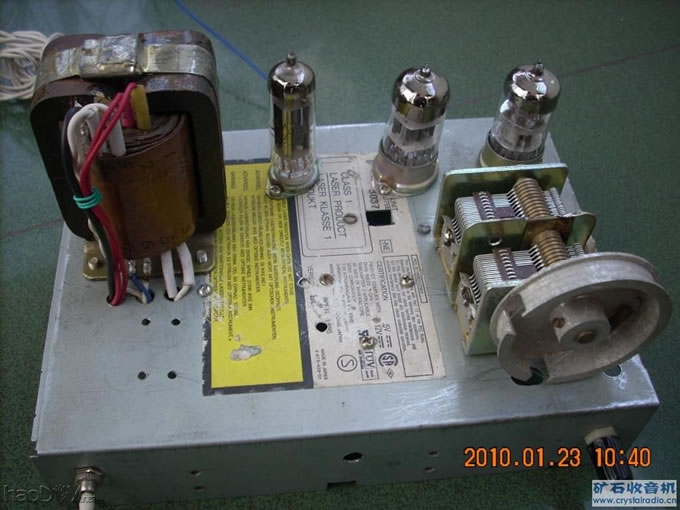

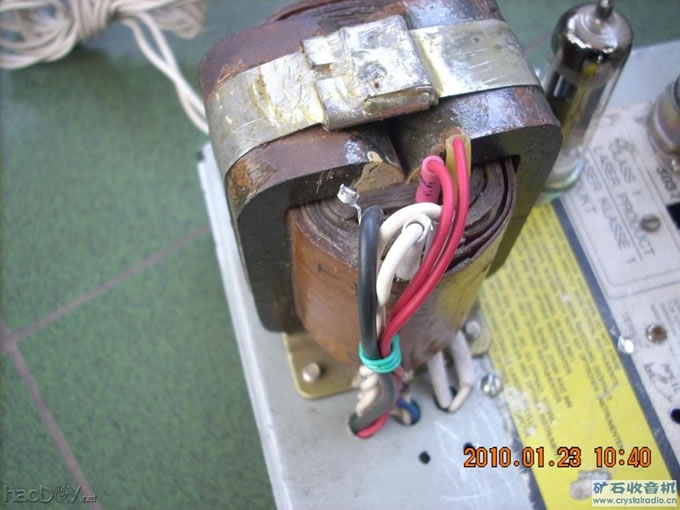

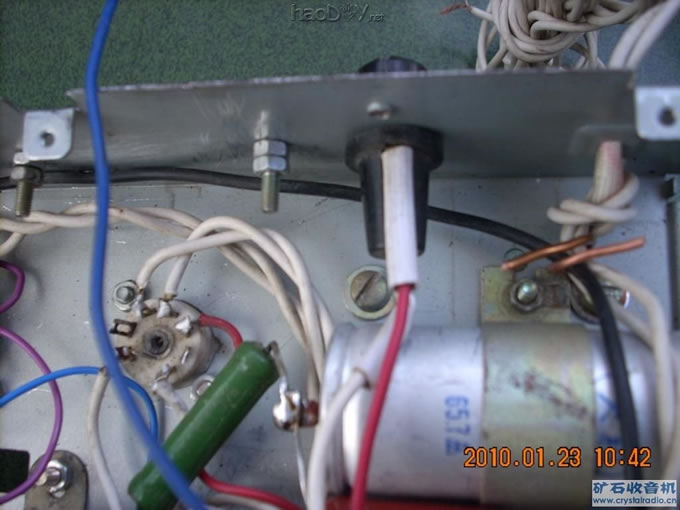

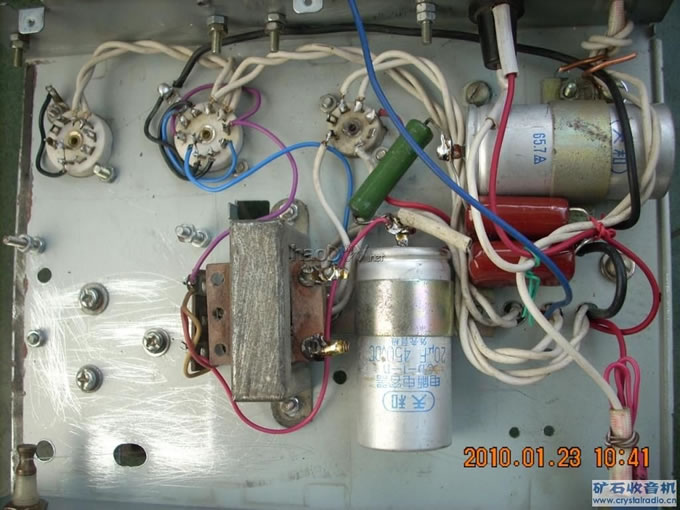

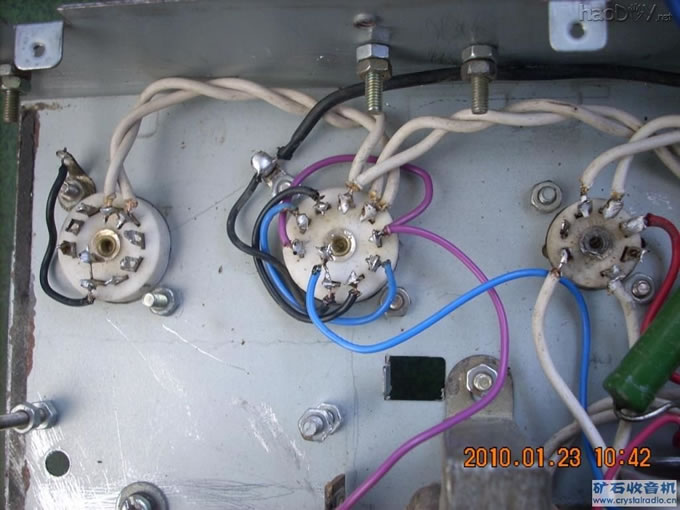

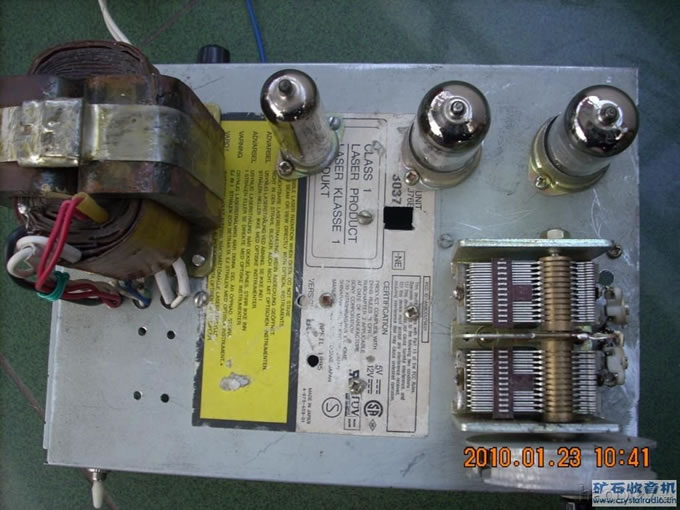

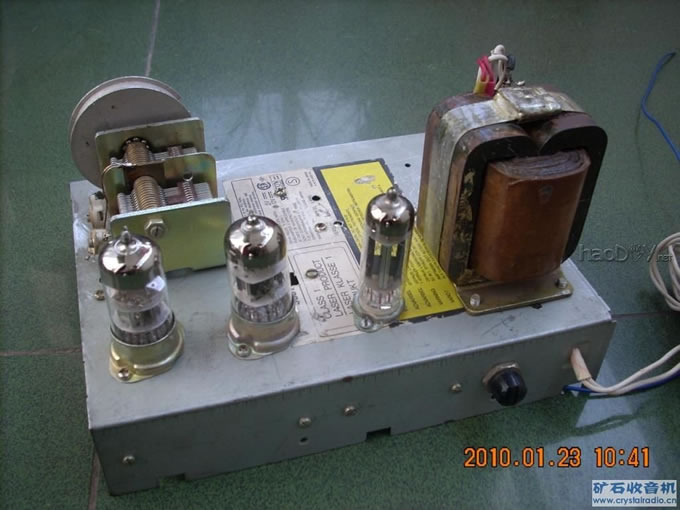

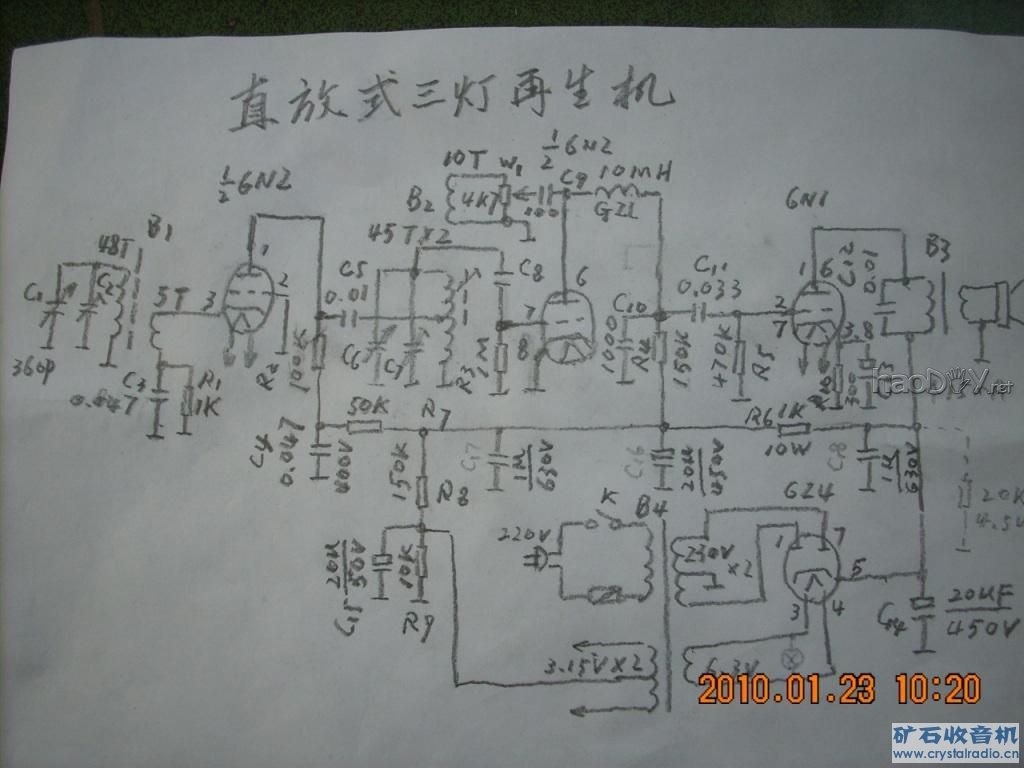

以前没有制作过电子管机，为练手，先来制作这部机机。底座是一个光驱的铁外壳，在上面打安装电子管的孔还真有点难。目前已经焊接好了电源部分的电路，还没检验。先上自己设计的电原理图。 为确保安全，凡是与交流市电有关的接点，都进行了防护措施。           原理图中那只用虚线画的电阻，是临时加入的泄放电阻，是不插电子管时，用来代替电子管的。这样，加电检测的电压，才接近实际工作时的电压。 因是第一次焊接电子管机，为求成功率高些，只有慢工出细活，从后级到前级，一级级的慢慢焊，焊好一级调试一级。昨天晚上，焊接功放部分。功放部分用的是6N1三极管并联。之所以选择6N1而不选取6P1，是考虑到前级放大能力有限，相对来说，6N1比6P1好推得多。焊接完毕，欧姆检查无误，插入6Z4和6N1，拆除原先接入的假负载，通电，未发现异常现象，喇叭里正与期望的那样，传出轻轻的交流声。测直流电压，仍然是约300V，阴级电压为6V，稍高，自己认为是屏压高的原因。屏压正常应为250V左右。先不管这些，因电子管是出了名的皮实，高一点就高一点，然后再慢慢地解决。用手拿捏子，为栅极通入信号，喇叭发出了较大的噪声，一切都很正常。这时，不小心，碰到了直流高压，全身立即感到麻麻的，把手里的工具也扔飞了。原来是一只手握着铁底板，一只手用金属物接到了高压，形成了回路，结果，就给电了一下。这可是装半导体收音机从来没发生过的事，是一个新课题呀。喜望坛友引以为戒 我过去是没有焊过电子管机的，因此，焊机进程比较慢，请大家一定要见谅呀。今天，把检波级也焊了一半，检波线圈还没有焊。现已经通电了，感应交流声很大，已经是很响了，可以预见，装上线圈后，应该也是很正常的。在调试这一级时发现，灯丝供电绕组的中心头，接地，接6N1阴极，接R8R9中点，交流声都是一点也听不到，故直接接了地，不再用R8R9C11这三个元件了。但如果将这个绕组的中点不接地，交流声是很大的。看来，该点接地是十分重要的。 现实际制作时，将R5电阻换成了电位器，用以控制音量的大小，这个电位器的引线用屏蔽线接入电路。将音量电位器旋到最大位置，也听不到任何交流声 (责任编辑：admin) |
