矿石/再生两用收音机

时间:2013-03-21 19:55来源:www.crystalradio.cn 作者:hhyy99 点击:
矿石机制作简单,可以有多种玩法,如碟型线圈、空心线圈、磁环线圈、磁棒线圈,多种多回路多调谐方案,利用抽头进行阻抗匹配,采用N多种检波管来提高效率(如3DQ),发明和发现匹配变压器和各类耳机等等,非常好玩。但需要优良的天、地线进行支持。而这是绝
矿石机制作简单,可以有多种玩法,如碟型线圈、空心线圈、磁环线圈、磁棒线圈,多种多回路多调谐方案,利用抽头进行阻抗匹配,采用N多种检波管来提高效率(如3DQ),发明和发现匹配变压器和各类耳机等等,非常好玩。但需要优良的天、地线进行支持。而这是绝大多数网友由于条件所限难以做到的。而多收台又是所有人的热衷。此机达到两个目地:1、接上天.地线,转动可变听到几个强台和几个有串音的弱台,寻找儿时感觉。2、不用天.地线收听几十个台的乐趣

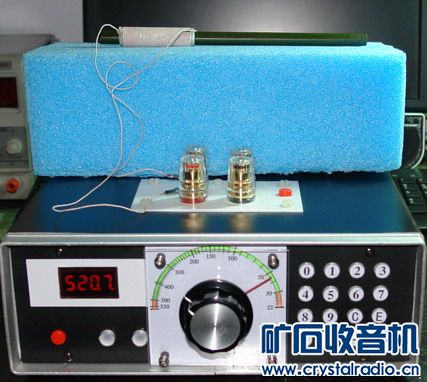

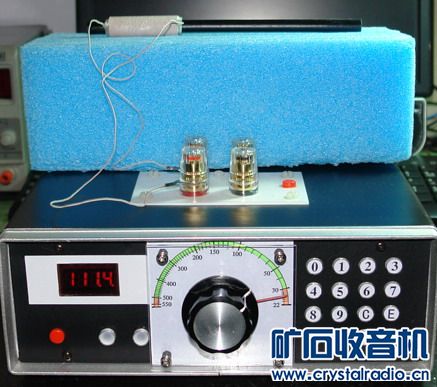

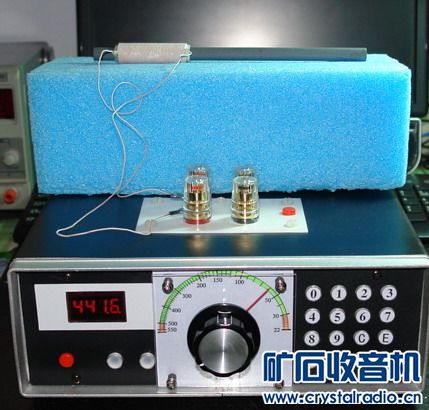

1,再生机组装先从天线开始,用什么磁棒装中波机最好?请看以下试验:线圈用0.04X175里兹线绕62匝。磁棒用三种,a、黑色中波。b、绿色中短波。c、灰色短波。长度都是200mm。线圈距磁棒顶端15mm




矿石/再生两用收音机






矿石/再生两用收音机






矿石/再生两用收音机


结果:1.中波电感量=332uH  600KHz=350Q  1MHz=195Q  1.5MHz=111Q 2.中短波电感量=219uH 600KHz=601Q 1MHz=590Q 1.5MHZ=520Q 3.短波电感量=170uH 600KH=418Q 1MHz=451Q  1.5MHz=441Q  通过以上试验得到结果,中短波磁棒各频段Q值都最高。    另外,用0.04X60线和0.04X270线各绕62匝线圈,经测试都没有175线好。结论:0.04X175线配200mm中短波磁棒最好。(180mm中短波也好)。虽然电感量略少,(可配400p电容)但找到大容量可变不难

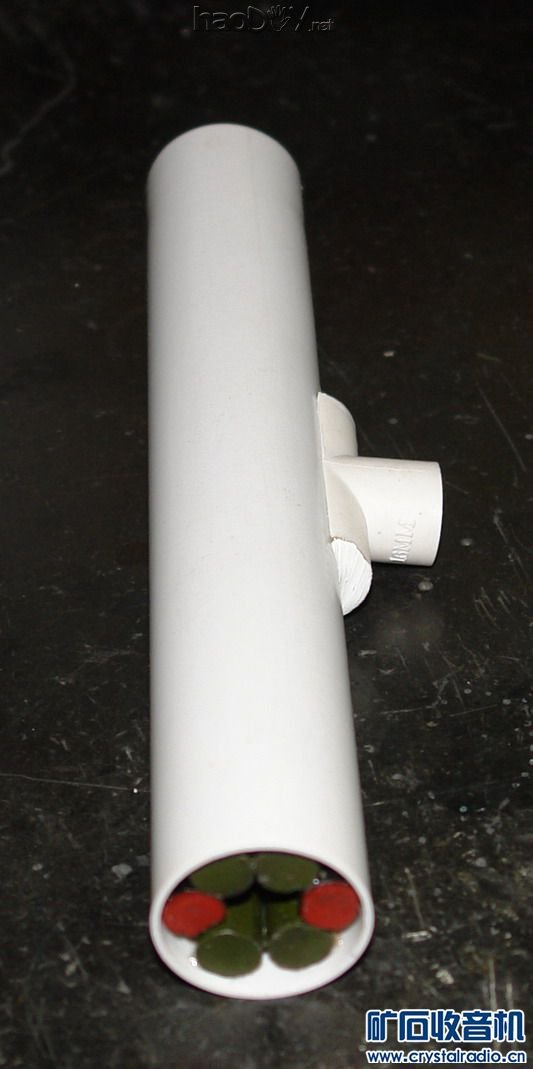

最后用4根200mm中短波+2根180mm中短波磁棒组合装进32mmPVC管中。另外考虑到美观和实用采用蜂房线圈。用0.04x175线绕32匝,电感量130uH(配720p可变)。Q值600KHz=597、1MHz=523 1.5MHz=380
