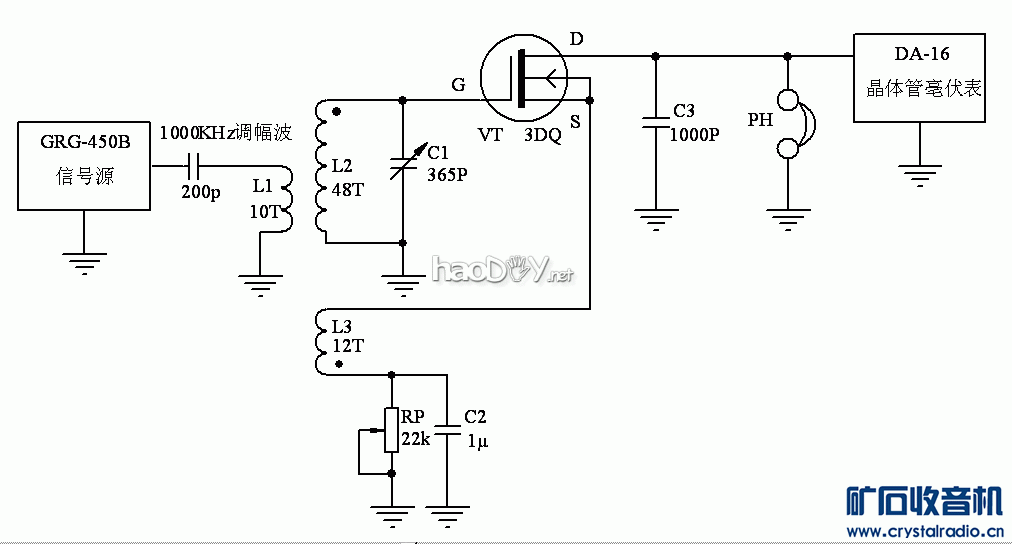

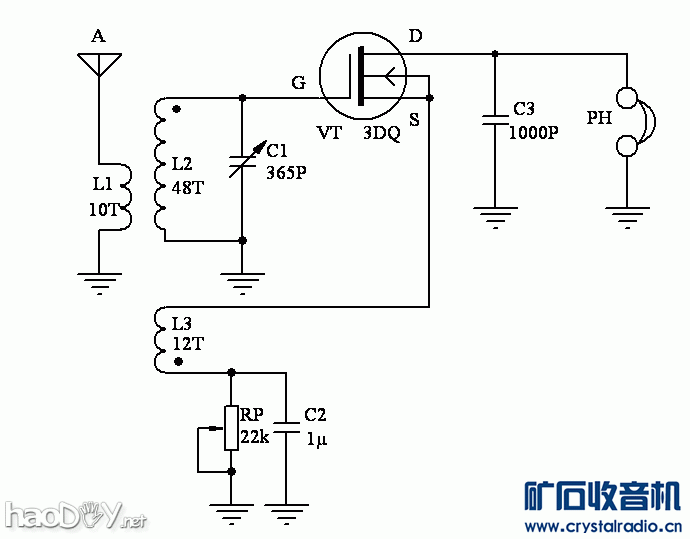

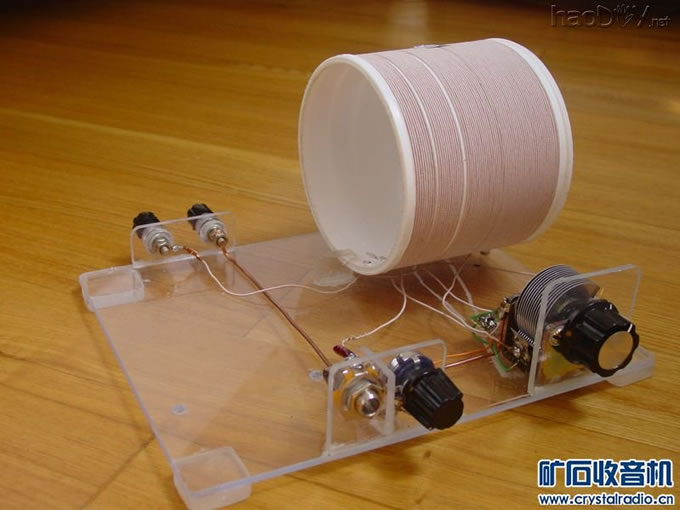

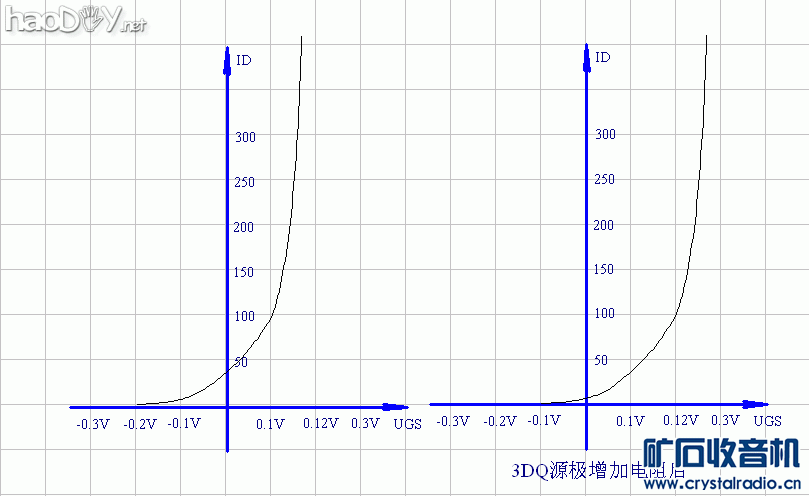

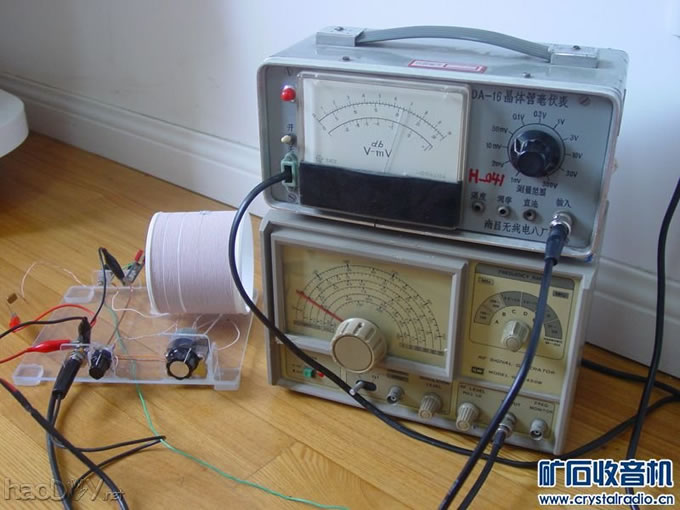

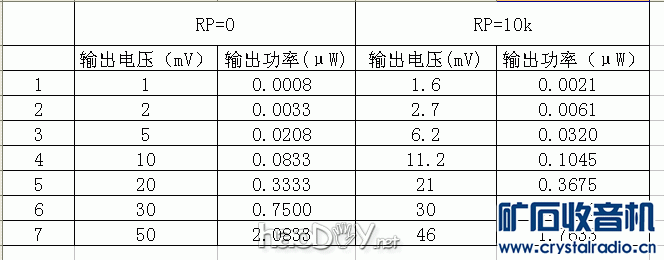

 从左图可以看出：3DQ栅压为0时漏极电流ID并不为0，还有30多微安，也就是说不是真正的零电压临界值，这样作检波时反向漏电（作放大器时不存在反向工作状态）就比较大了（反向栅压还达不到关断值），使检波效率降低，当负载比较小时反向电流和正向电流相比很小，但当负载阻抗增加时正向电流减小，正向电流和反向漏电越来越接近，所以比负载阻抗高时效率更低。。 那能不能解决这一问题呢？想来想去方法只有一个：给场效应管加一个负栅压，但矿石机是不允许有附加电源的，负栅压从哪里取呢？经过反复思考，我决定在源极加1只电阻和1只交流旁路电容，利用场效应管工作时ID 在电阻R上产生的上正下负的电压给极栅极加上负偏压，这类似于电子管电路中的方法。 增加自生偏压电路后栅漏极转移特性曲线被右移了，见上面特性曲线的右图，从右图可以看出栅压为0时ID大大减小了，因此检波效率会有提高。 改动后的电路如下，源极用了一个电位器，这样方便调节。  安装好的矿石机  改装好后我用下面的测试图做直接接舌簧耳机的做了试验，试验过程中发现当RP由0调大过程中输出音频信号逐渐增加，当RP大于10k后变化就不明显了，因此以RP=0（相当于不接电阻）和RP=10k两种情况进行对比试验。 测试图如下   测试时调节信号源的输出电压对7个点进行测试，测试条件：负载1.2k。 以测试第一工作点为例，先调节信号源的输出电压，使毫伏表的读数为1mV，然后将电位器RP调到10k的位置，记录这时毫伏表相应的读数，余下以些类推。测试结果如下：  从测试结果可以看出： 1、 在信号较小的情况下加自生偏压电阻的效果较好； 2、 当输出音频电压大于30mV时加自生偏压电阻后输出信号不升反降，其实这也可以理解，因为大信号需要大电流，而加入电阻后限制了大电流。再说大信号时也用不着想办法增加信号强度。 因此在使用过程中，接收小信号时调大RP，接收大信号时调小RP。 至于加了RP后有没有增加输出阻抗？增加了多少？还需要继续做试验 (责任编辑：admin) |
