做了一台满意的无天地线矿机
经过这一阵子的学习，反复调试，总算找到了一些经验：用大环所做的矿机其优点太多了，电路简单接线方便，配上220/18V的变压器，用3元一付的32欧×2机来收听，效果远胜于2200欧×2用耳机、750欧×2的永光耳机，尤其是配上变压器后，矿机的选择性明显提高。此机能完全收听的台有：白天两个台（7uA、12uA)，晚上四个台（1－2uA），还有另外三个台“飘来飘去”！（能听，但电流表不动，我只有100uA的表头）

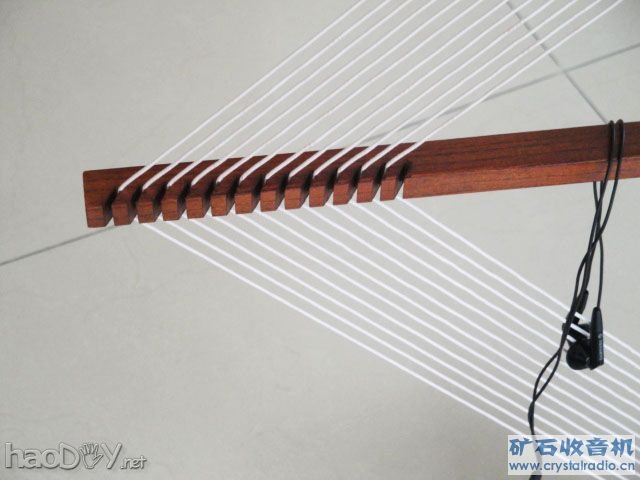

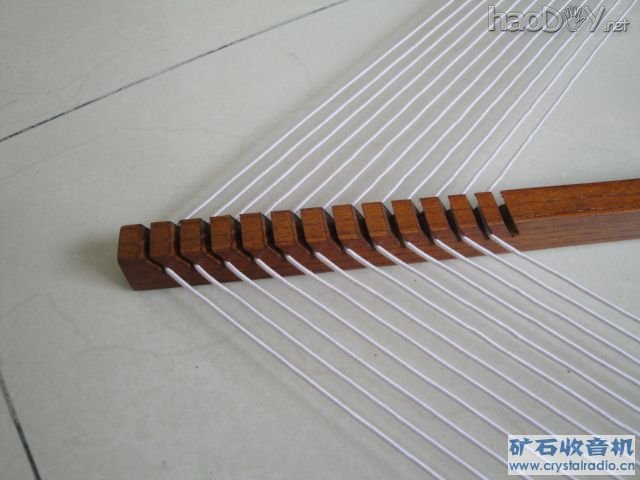

1：线圈骨架 采用木制支架，每根支架共13槽，每槽间距10mm，组立后支架长670mm，总高853mm。木架刷漆后显得稳重、典雅。个人感觉外观不亚于DAVE的19、30号机..........不过人家的旋钮比较漂亮............
2：线圈 采用0.04×660的李兹线，在支架上共绕12圈，用线总长19.5米，两端用红、黑鳄鱼夹焊接，便于拆装识别，实测电感为103uH。其实以前也做过0，45×4股的大环效果也不错，在我所处的位置，使用0.04×660的李兹线提高的效果有限，若其他坛友想做大环的，建议用0.1×60的李兹线，可大大节约成本。

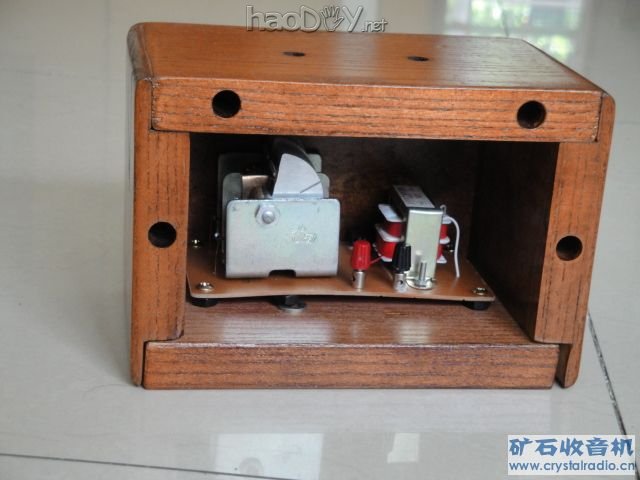

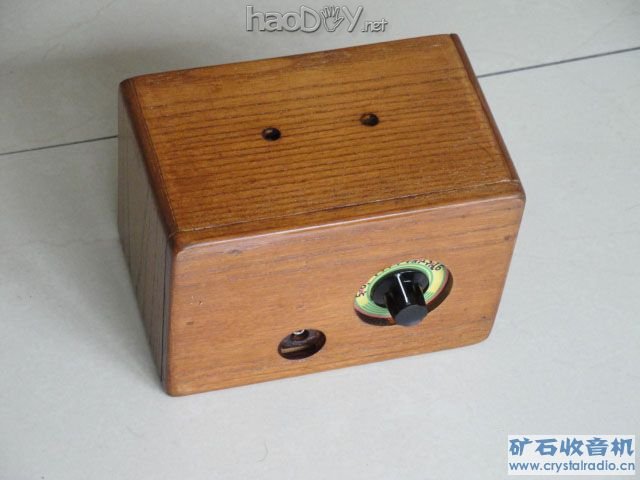

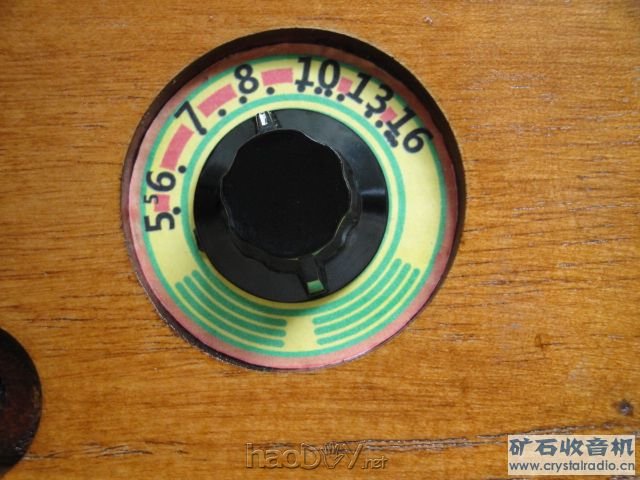

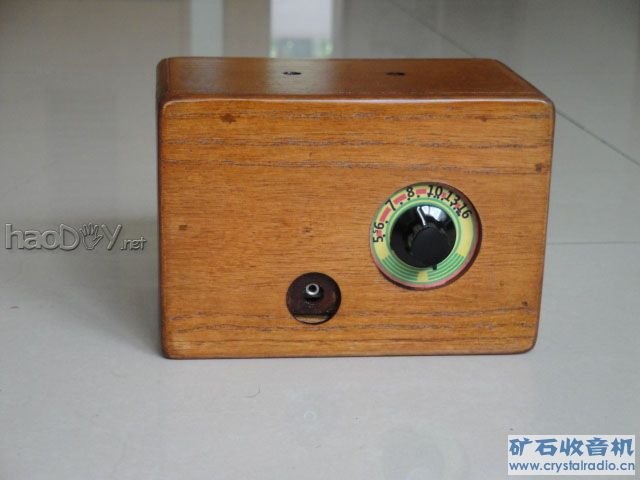

3：可变 使用空气可变双联电容，容量为365pF×2，使用前经“水洗大法”修炼。由于电感量不足，可变并联使用（365×2＝730p）使其能覆盖中波。可变装在盒子里，周率片是电脑打印的，小圆点表示能收到台的地方。
4：检波 使用传说中的二极管BAT85，效果的确比1N60好 ，值得推荐，“yydz”价5只/1元，非常实惠。

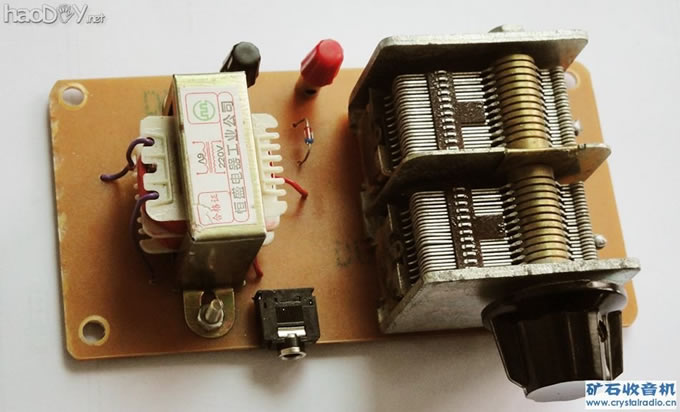

5：变压器 普通220/9V的，9V的输出端通常为9V×2（试过220/6V×2效果相当），去掉中间抽头即为18V。初级直流电阻为2.7K，次级（18V）的直流电阻为22欧左右，数字表量的，估计误差不会很大。相信符合此标准的变压器都能用，价格也不高，3－5元的就行了。前些日子试了“光说不练”提供的阻抗匹配器，最高200K的，感觉效果一般，使用sc2－300作测试，输入端在10K（直流电阻2.5K）、输出端在150欧（直流电阻26欧）是声音最响，此数据与变压器吻合，用小耳塞亦如此。可见，小功率变压器配低阻耳机完全可以取代高阻耳机，而且声音效果更佳，听矿机音乐几乎是Hi－Fi的感觉。
6：电路图 最简单的单回路单调谐电路，滤波电容省略。
7：收听记录如下 这是目前自认为最好的成绩，中国之声最多，有8处可收到，除了1593kHz和1116kHz两处混台以及“飘来飘去”的台外，其他的台非常纯净，几无杂音。其实“飘来飘去”的台也是很纯净的，只是不稳定而已，而且是晚上8点以后才有。我最晚听到00：40分。
539KHZ： 中华之声 声音微弱，属“飘来飘去”的台；
639KHZ： 中国之声 声音还行（晚上能稳定收听）；
666KHZ： 海峡之声 声音微弱，属“飘来飘去”的台；用小耳机听不到，需用SC2-300才能听到。
680～720KHZ， 有一台 声音微弱，不知哪一台，有可能重复的台。属“飘来飘去”的台；
720～750KHZ， 中国之声 声音中等（晚上能稳定收听）；
760～800KHZ， 中国之声 声音中等（晚上能稳定收听）；
882KHZ： 福建新闻网 声音大（强台，12uA）；
981KHZ： 中国之声 音量中等（晚上能稳定收听）；
1008KHZ： 中国之声 音量中等（晚上能稳定收听）；
1116KHZ： 中华之声 声音中等（此处混台，另一台为中国之声），属“飘来飘去”的台；
1143KHZ： 美国之音 （粤语21：00～23：00）音量中等（晚上能稳定收听）；
1250KHZ左右： 中国之声 音量中等（晚上能稳定收听）；
1377KHZ： 中国之声 声音大（强台，7uA）；
1404KHZ： 福建新闻网 音量中等（晚上能稳定收听）；
1500KHZ左右： 鸟语台 属“飘来飘去”的台；飘来的时候声很大，听不懂，可能是东南亚的；
1557KHZ： 耶稣台 音量较大，原先收到是颤颤的，现在比较稳定，偶尔也会颤颤的。
1593KHZ: 中国之声 与耶稣台混台，音量中等（晚上稳定收听）。
8：缺点 方向性强，在室内寻找信号不容易，第一次做要有耐心。
9：结论
(1)：如此微弱的声音用低阻耳机配变压器就能听到，可见矿机用高阻耳机已成历史，属怀旧者专用。而如今高阻耳机很贵，又不容易取得，喜欢矿机的朋友不妨改用变压器试试。能上矿坛的肯定要用电脑，用电脑的十有八九的要配耳麦，再说了，diy变压器也比diy高阻耳机容易，所以高阻耳机不是矿机的高价门槛。
(2)：当矿机匹配变压器后，选择性明显提高。
(3)：可变容量的最大值低于800p，大于250p皆可适用于矿机，先前有坛友的帖子提问750p的大容量可变能否用于矿机，看来此可变是能用的。
谢谢其他坛友、前辈关于大环矿机的相关叙述，提供了许多宝贵的学习资料。
[ 本帖最后由 1971sam 于 2010-6-12 13:20 编辑 ] |
变压器, 电流表, 选择性, 支架
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
7.jpg #p#分页标题#e#(77.8 KB, 下载次数: 27)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
原帖由 佳芳花店 于 2010-6-12 18:03 发表
希望楼主能用不同阻抗的高阻耳机试试效果如何？谢谢。。。。。。。
1：底座厚重，稳定性良好。

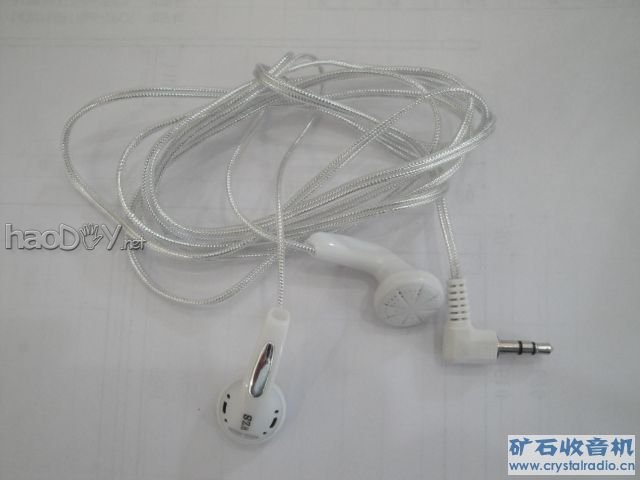

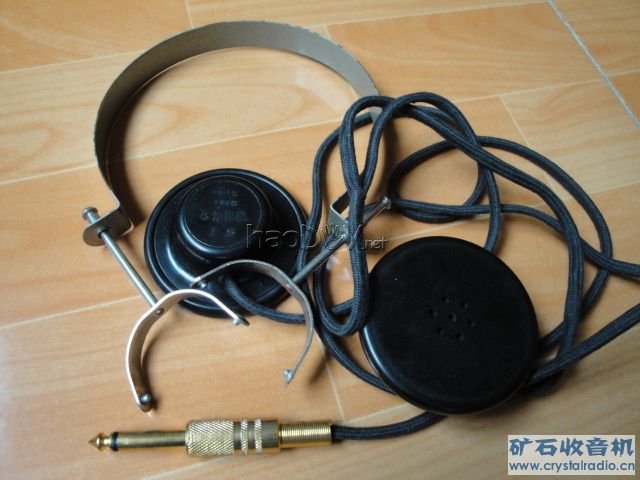

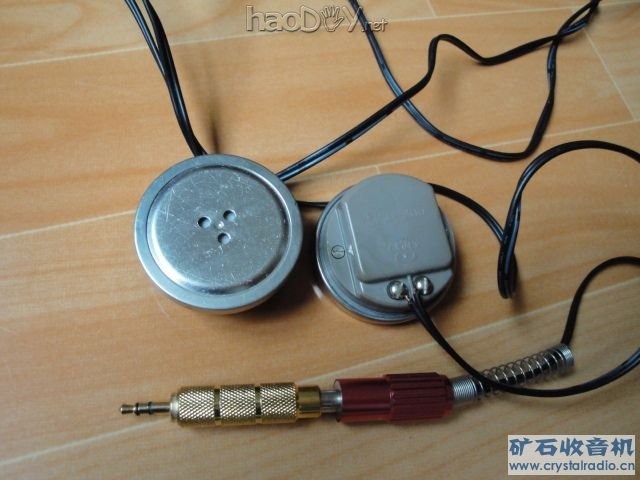

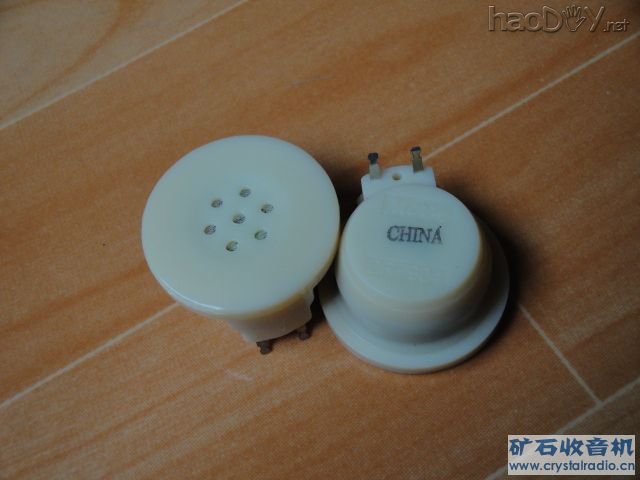

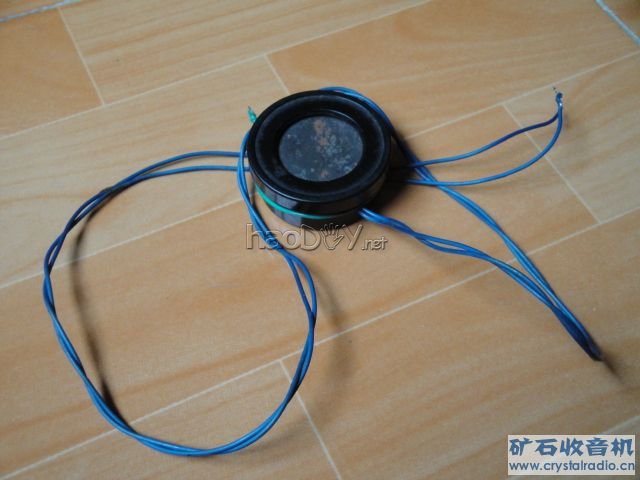

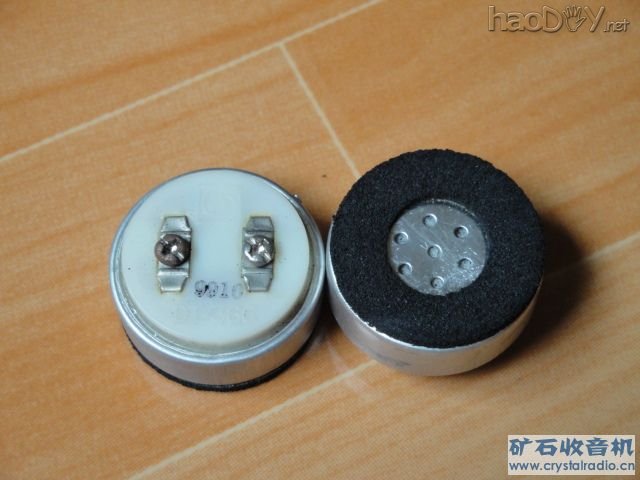

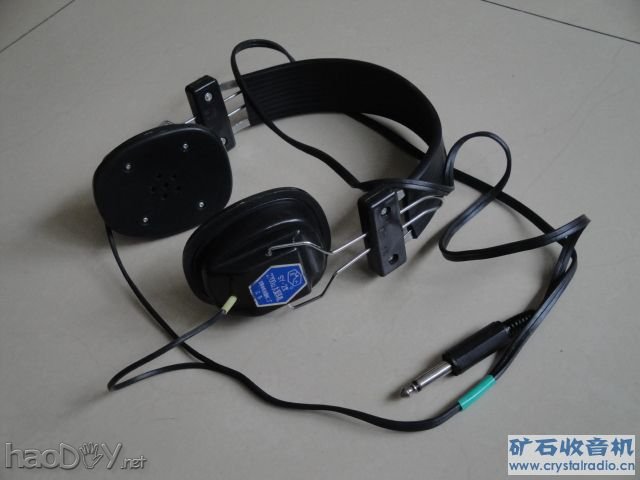

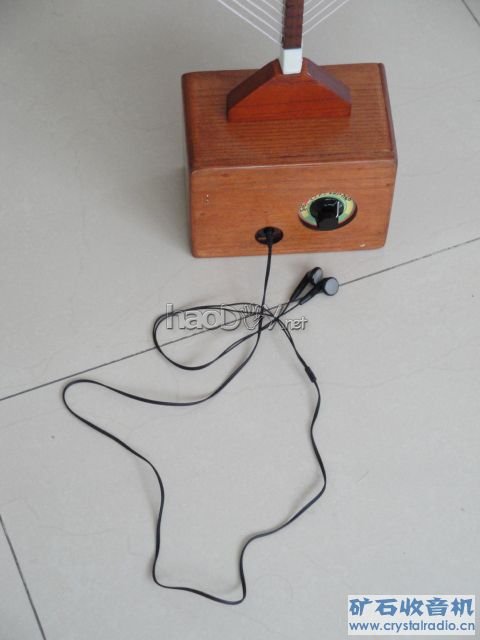

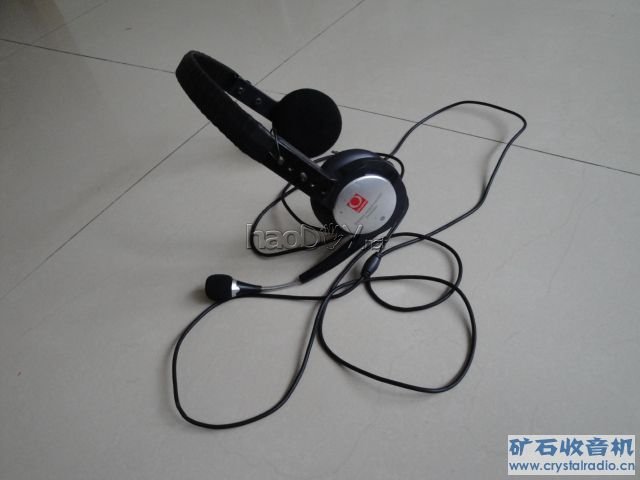

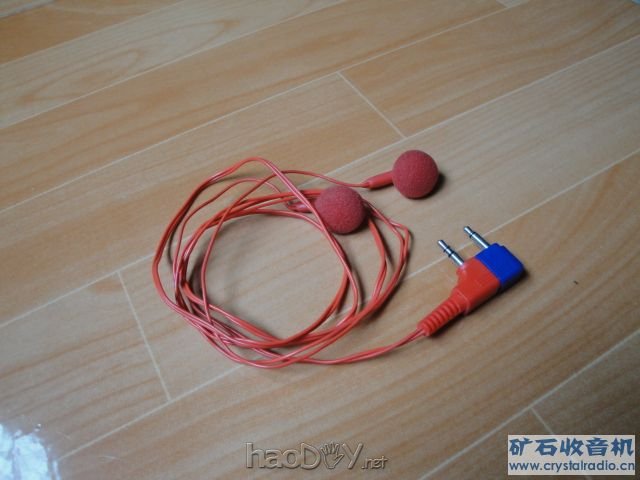

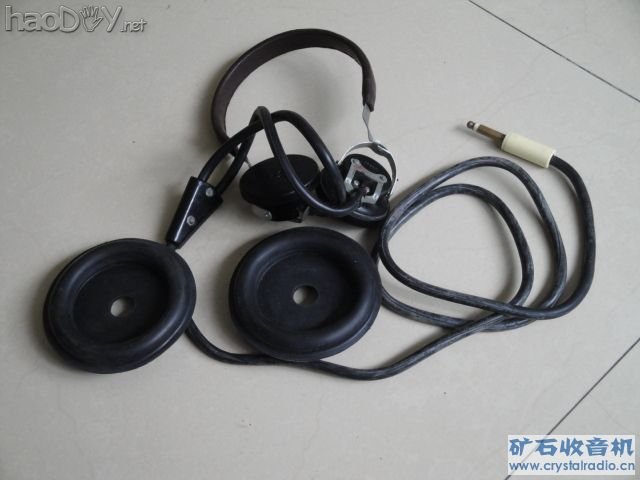

2：各种耳机都有试过，600欧以下的用阻抗匹配器和变压器试听。论声响SC2-300最好，但是音质不咋滴。我先用它来找弱台，再试音乐耳机能不能听到。各种耳机如图。耳塞与耳麦效果一样。
3：原先的330p＋660p的瓷杆双联正琢磨如何利用。受惠良多，倍感惭愧，在此特别感谢你的支持和帮助。
[ 本帖最后由 1971sam 于 2010-6-13 16:16 编辑 ] |
-
-
-
-
-
-
#p#分页标题#e#-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

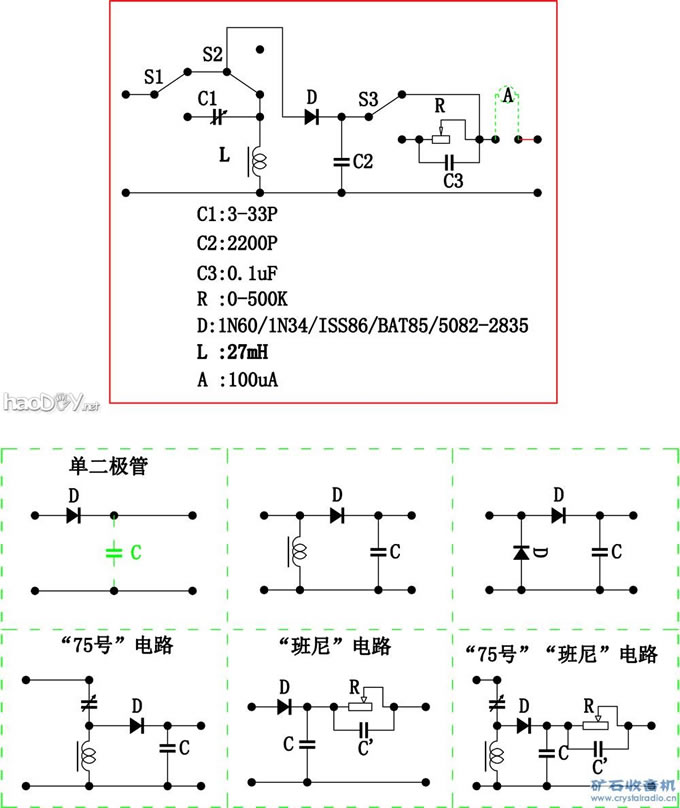

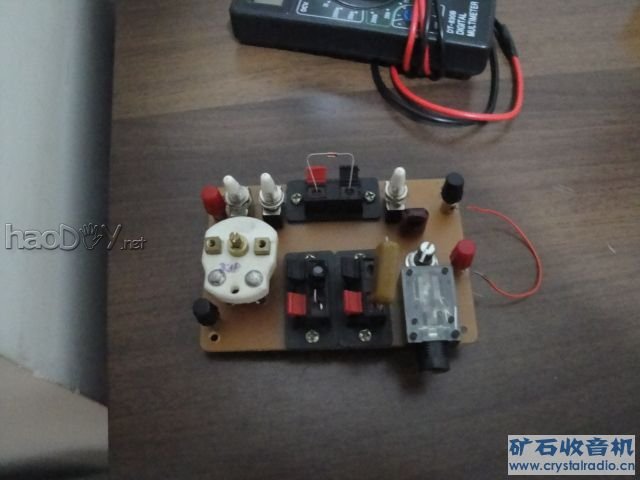

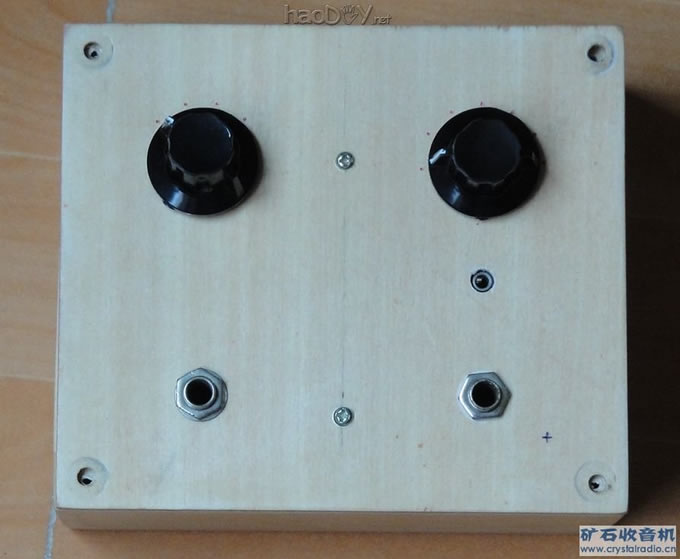

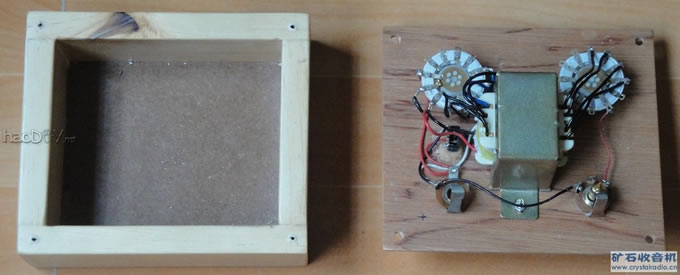

包括各种电路、二极管、电感都有试过，没有专业的仪器设备，仅凭收听的声音强弱判断（肯定是不科学的，科学需要数据证明，但多少能大致判断好坏），为此制作了一个含多种电路的“主板”，经过几番折腾后，还是感觉最简单的电路最好，包括那个可省略的滤波电容（仅为个人的结论）。
[ 本帖最后由 1971sam 于 2010-6-14 09:04 编辑 ] |
-
-
-
-
原帖由 龙虾 于 2010-6-12 20:34 发表
你得告诉大家音乐耳机的型号，要不有人以为个个32欧都不错，那就上当了。
音乐耳机灵敏度差异是很大的，80几---120几db/mW的都有。
纠正文中关于3元普通耳机的错误。

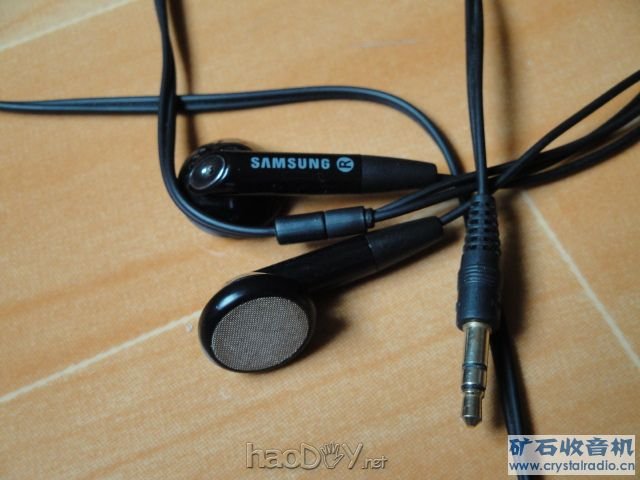

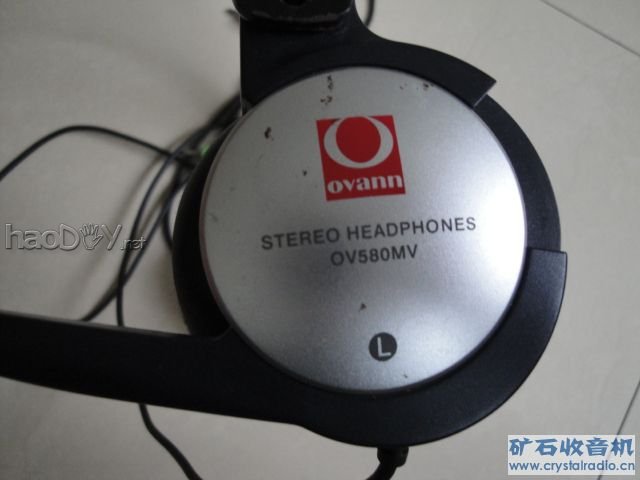

1：确如“龙虾”所言，不是个个32欧都不错的，3元普通地摊耳机能响，但只能听强台，与文中耳机差很多，文中那对无具体型号的三星耳机虽是送的，估计也不差，价格可能在20元以上，另外那个电脑耳麦也不差，查了一下，是“欧凡”的牌子，现在价在35元以上。

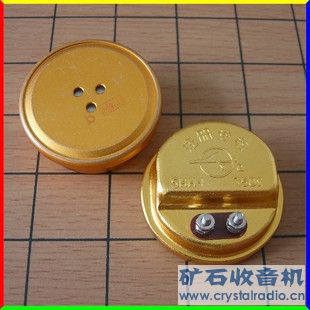

2：前日测试“龙虾”提供的SHH-1金色舌簧耳机，的确不同凡响，要比我手里现有的SC2-300出色，实测该耳机直流电阻82欧，单只听声大，可是两只听（无论是并联还是串联）都声音略小。
特此纠正，望见凉。 |
