一款高性能的无源矿石机_haoDIY_音响电子电脑科技DIY小制作发明

这款无源机是双回路无源矿石机，采用了高性能高灵敏度的中波磁棒，及精心测算的调谐回路，可有效匹配密封可变电容器，废除了大型空气可变电容，和大型矿石机调谐线圈，大大的缩小了无源矿石机的体积，并配有灵敏度和选择性的多挡开关，具有体积小分量轻，灵敏度高选择性好，声音宏亮，等特点。接收频率：525KHZ----1605KHZ。制作非常容易，本人家住５楼天线设置在凉台上，我家是全封闭的凉台，天线就设在凉台内的晾衣绳上，地线接在水管上，能接收到5套效果非常好的广播电台和２套声音稍小的电台。安装流程及性能请看以下图片。
愿意交流者可以交流ＱＱ 617697696　电话 15538050886 可提供此款无源机的套件

广播电台, 灵敏度, 图片, 选择性

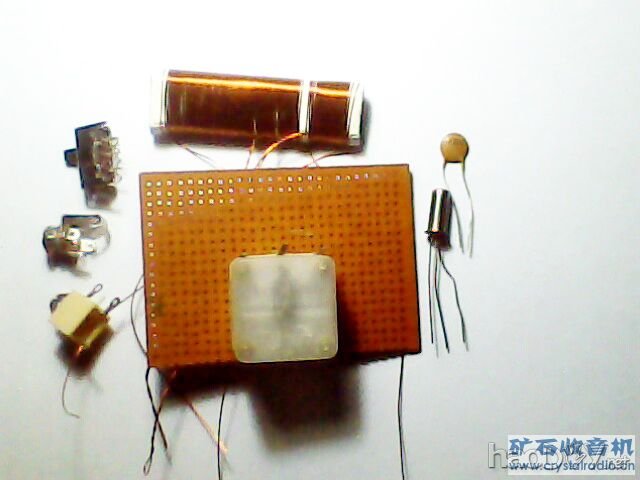

配件及电路板

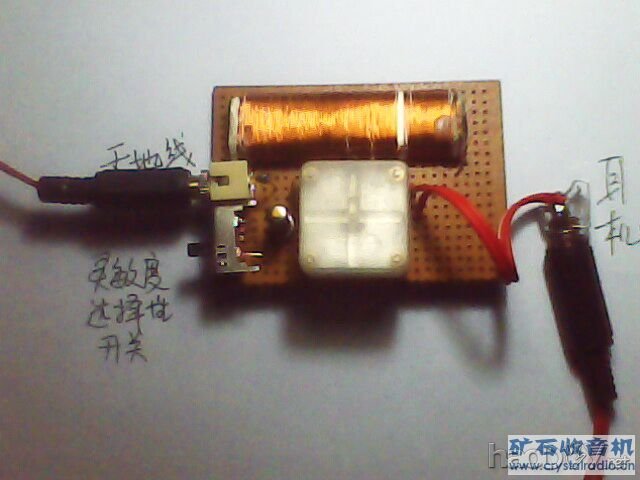

安装好的示意图

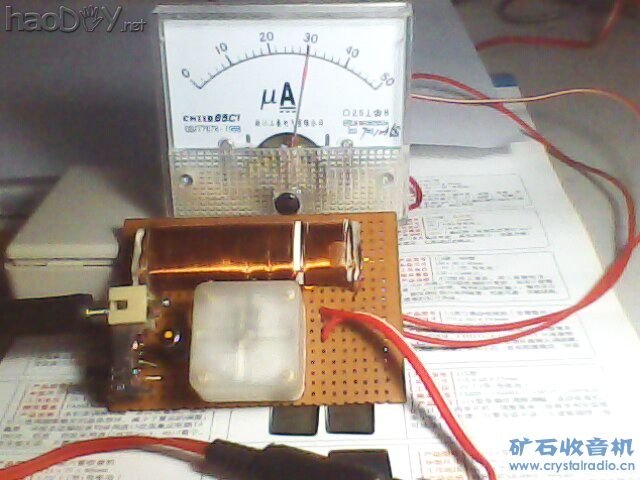

测试效果的示意图，将电流表串联在耳机上。

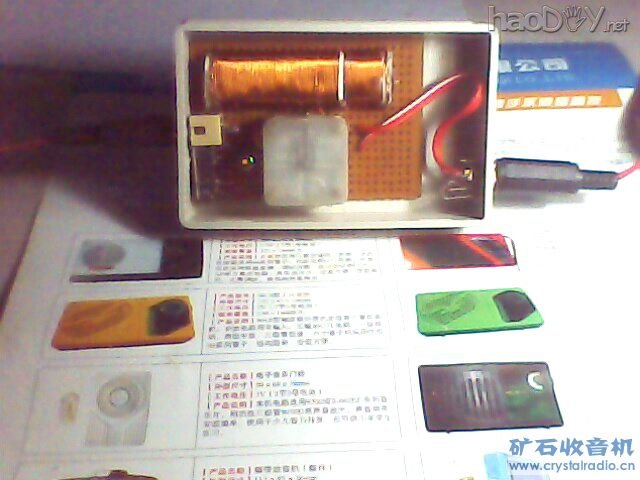

完成示意图

补充说明

大家可能对磁棒一定在理解上有误区，磁棒越长效果越好，其实不是这样，在使用一样的可变电容器的前提下，磁棒越长它的调谐线圈的圈数越少，反之调谐线圈的圈数增加，我想这里的很多朋友都做个各种有源收音机，难道有那款有源收音机磁棒长短影响了它的性能，这是不可能的，只要计算好磁棒长短，和调谐线圈数据，效果是一样的。
关于电容器的原理我想大家都明白吧，其实电容器----通交流电阻直流电，通高频阻低频，其实空气可变电容大多都是360P，当然也有小一些的，它的容量为12P--360P顾名思义它可以在12P到360P随意变化，密封可变电容器我用的是7P--270P的，它的容量为7P--270P顾名思义它可以在7P到270P随意变化，大家知道要想使用这两种可变电容器来接收中波广播（525KHZ---1605KHZ），其关键要和调谐线圈来匹配，也就是要改变调谐线圈的电感量来配合这两种可变电容器（LC振荡原理）满足振荡525KHZ---1605KHZ。
现在我想告诉大家这两种可变电容器效果都一样，只是要把握好调谐回路线圈的电感量。只不过一种傻大笨粗，价格极高，另一种小巧玲珑，价格便宜。
如果大家对我这款无源机还有什么异议，欢迎来电交流！
