复古怀旧矿机终于完工,取名“前进牌”

时间:2017-04-28 22:08来源:www.crystalradio.cn 作者:微笑林间漫步 点击:
复古怀旧矿石收音机终于完工,取名前进牌。机盒红酒木箱改制,刷邮电绿漆。原理图采用及制作方法对照沈长生先生83年编著的《实验单管收音机》之矿石收音机制作。元件:线圈采用双回路多抽头,365复旦单联,老活动矿石,接线柱,分线器,2200P云母电容,2AP9
复古怀旧矿石收音机终于完工,取名“前进牌”。机盒红酒木箱改制,刷邮电绿漆。原理图采用及制作方法对照沈长生先生83年编著的《实验单管收音机》之矿石收音机制作。元件:线圈采用双回路多抽头,365复旦单联,老活动矿石,接线柱,分线器,2200P云母电容,2AP9检波管,度盘周率片加老矿机黑色旋钮,万里750欧高阻耳机一副。天地线:天线:细导线15米头挂重物从4楼窗甩到不远处树枝上,地线:接有线电视插口处(拆除插头中心导线,用外屏蔽线)收听效果:中央台1个,地方台2个,选择性、灵敏度极好,没有大合唱现象。矿石收音机看似简单,把它做好做精真不简单。如果要还原以前老机的感觉就更难了。从选图定型,绕制线圈,寻找购买元件,照图焊接无不费心费神。矿机制作成功心里十分开心,成就感强烈。将作品发到坛上,请前辈批评指教。(手机拍照,敬请谅解)

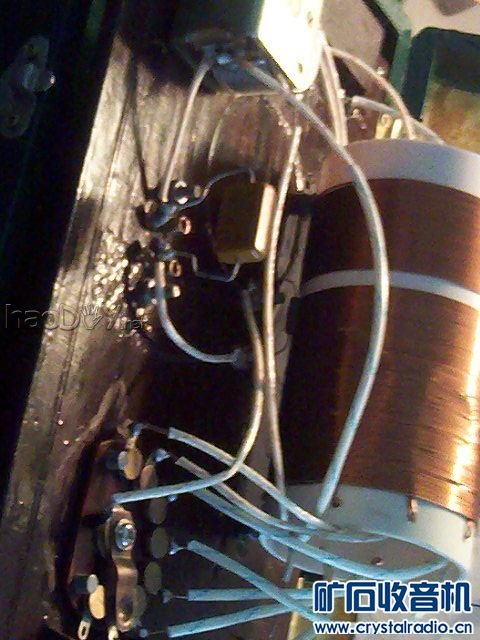

内部情况

复古怀旧矿机终于完工,取名“前进牌”

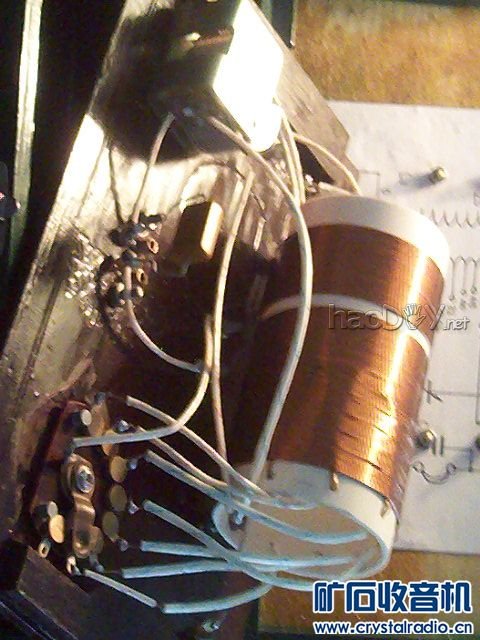

多抽头,分线器选择最佳点

复古怀旧矿机终于完工,取名“前进牌”

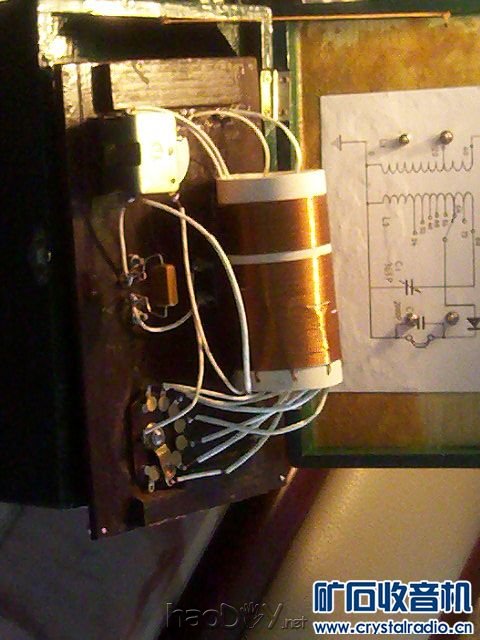

调谐线圈直径50毫米,0.47漆包线密绕80圈,分别在24、32、40、48、56、64、72处抽头;天线线圈40圈,在20圈 ...

复古怀旧矿机终于完工,取名“前进牌”

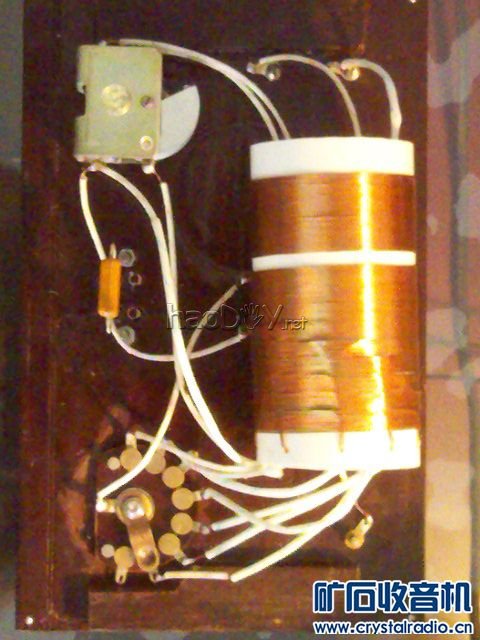

小单联很漂亮

复古怀旧矿机终于完工,取名“前进牌”

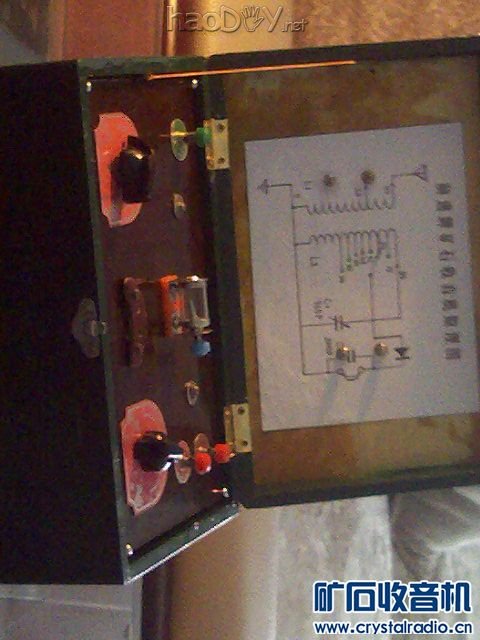

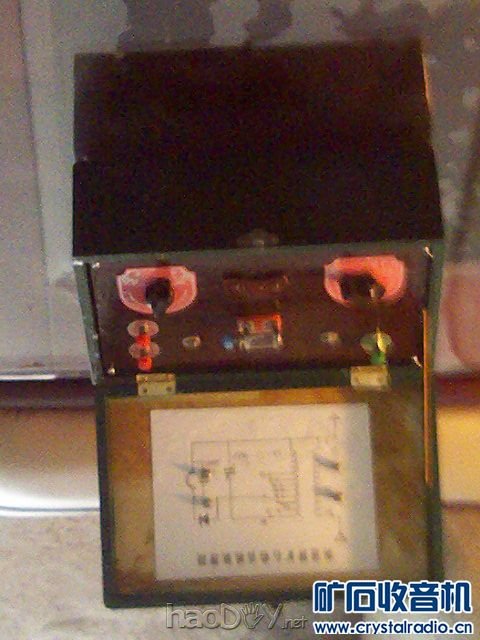

操作面板布局,感谢天地会老师、电罗经老师、延安沧桑老师所提供的老元件及加工元件

复古怀旧矿机终于完工,取名“前进牌”





图片照的惨不忍睹啊!
