菜鸟diy自制音箱全过程

时间:2012-12-27 12:07来源:bbs.hifidiy.net 作者:libiaolea 点击:
想法的起因比较复杂,这里就不多说了,直入主题,上来就说制作过程吧,历时时间较长,9月1号开始着手制作,昨天(值得纪念的9.18)音箱基本调试完毕,把过程写下来吧。 发音单元 先是在网上买了几个单元,其中高音的是老董的高音单元,阻抗6欧姆,4寸防磁的

想法的起因比较复杂,这里就不多说了,直入主题,上来就说制作过程吧,历时时间较长,9月1号开始着手制作,昨天(值得纪念的9.18)音箱基本调试完毕,把过程写下来吧。

发音单元

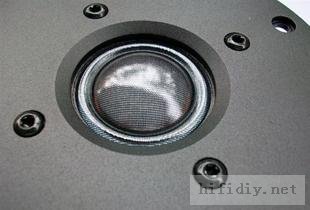

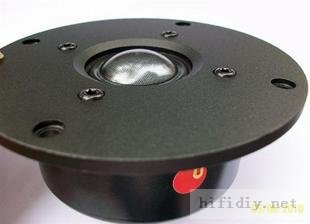

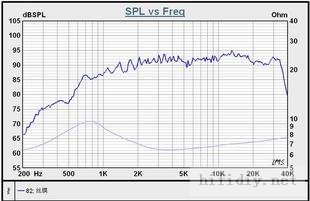

先是在网上买了几个单元,其中高音的是老董的高音单元,阻抗6欧姆,4寸防磁的,据大家的评价还是不错,事实证明装上的效果也不错,切齿音,吐气音都表现出来了,但是可能是功放的原因,延伸稍显不足。
菜鸟diy自制音箱全过程



菜鸟diy自制音箱全过程



菜鸟diy自制音箱全过程



中音选择sony的4个6.5寸中低音单元,本来用做中低音单元的,但是由于是拆机件,没有频响,只是用耳朵裸听了一下,感觉中音表现力不错,但是低音下沉不够,所以干脆做双中音吧,阻抗3.5欧姆。结果证明,该喇叭中音表现确实不错。

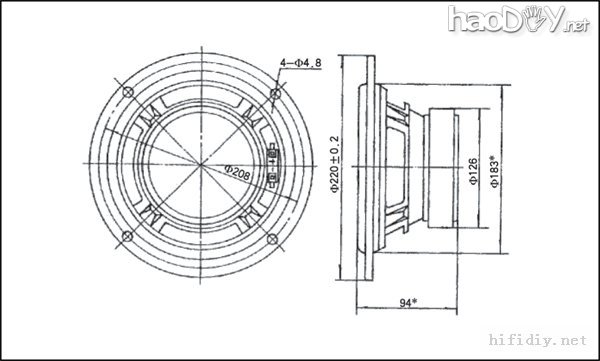

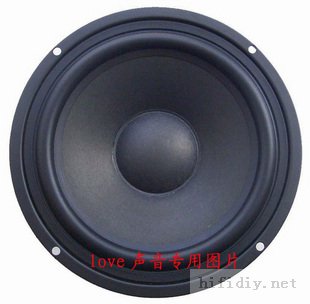

低音单元用的银笛的8寸羊毛盆低音单元YD220-332X。没有频响曲线,阻抗8欧姆,从love声音那买的。

菜鸟diy自制音箱全过程



菜鸟diy自制音箱全过程



买来之后裸听感觉还可以,推荐的音室容积是45L,倒相式,安装之后感觉还可以,比较中庸,没什么出彩的地方,也可能是我的音箱设计不合理的原因,不能因为我一个完全否定这款产品。
倒相管选择的是,直径60mm,长150mm,没有经过计算,先选择小一点的,再仔细调的时候再说,音箱是服务耳朵的么,每个人的听感都不同,所以光凭计算是不行了,还得实际听着看。

分频器

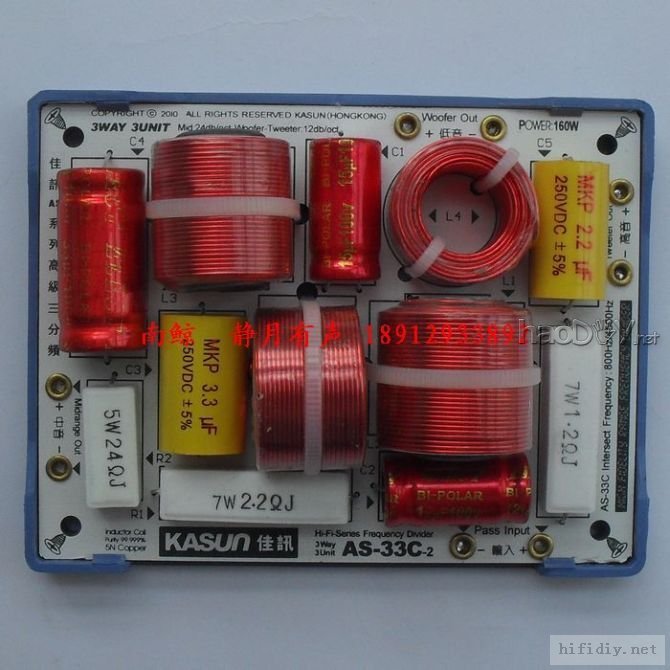

用的佳讯的三分频器,因为第一次做音箱,基础知识和精力都不行,所以没有自己制作分频器,买个现成的吧,选的时候的基本原则:1、随大流,挑买的人多的;2、挑大厂生产的;3、挑分频点跨度大的,就是高音点高一点,低音点第一点,把主要任务留给中音单元,谁让咱是双中音呢,最后选的佳讯的AS-33-2。来张分频器的图
菜鸟diy自制音箱全过程

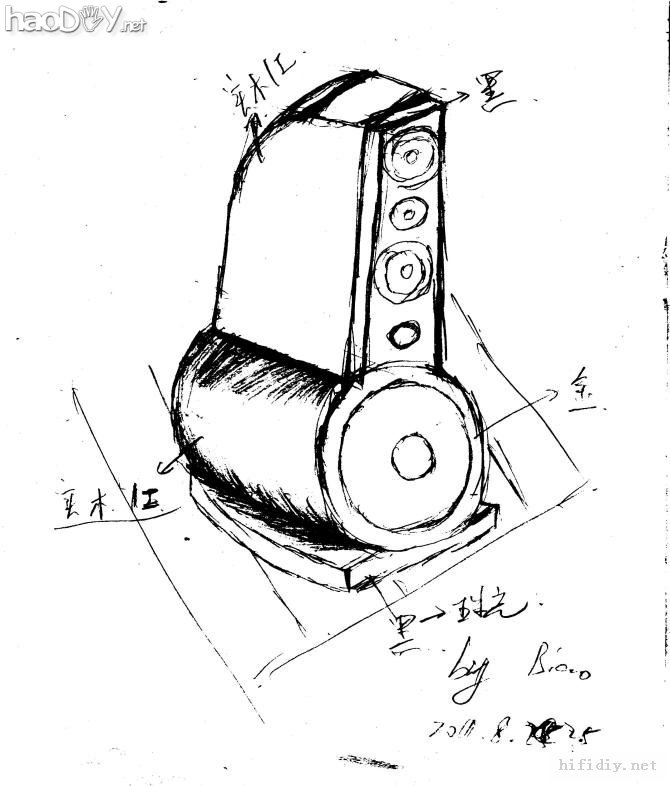

设计思路秉着庄重、古典、新颖、使用的思路进行,当然最重要的是灵感。上一下设计草图。
菜鸟diy自制音箱全过程



这个草图是8月25号画的,上面说的9月1号开始制作有点不确切哈,呵呵。这个是最初的想法,后来由于制作的困难,又有了点改动,基本上是一边做一遍想的。上一张3D渲染的图。 (责任编辑:admin)
