创意分享:牛人DIY喇叭音箱设计制作(3)

时间:2013-01-30 16:22来源:未知 作者:admin 点击:
图说∶喇叭的固定孔预先钻一小孔,可以防止木板被螺丝撑大变形。 图说∶裁海棉圈,可以做好气密性。 固定喇叭一定要将大拇指环钩这螺丝起子,防止一不小心伤到喇叭悬边,螺丝是日本进口原本是用於车内固定用品质非

创意分享:牛人DIY喇叭音箱设计制作

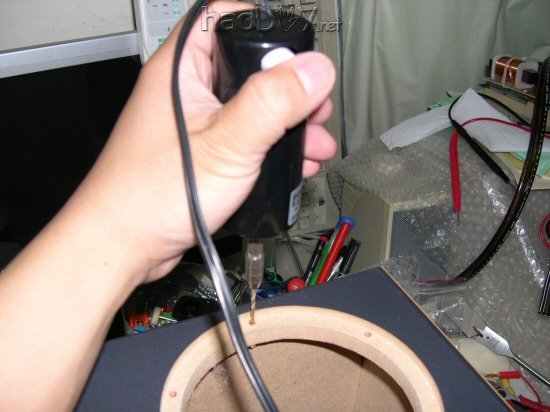

图说∶喇叭的固定孔预先钻一小孔,可以防止木板被螺丝撑大变形。

创意分享:牛人DIY喇叭音箱设计制作

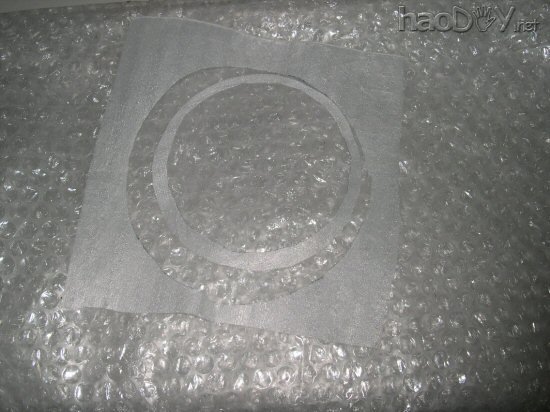

图说∶裁海棉圈,可以做好气密性。

创意分享:牛人DIY喇叭音箱设计制作

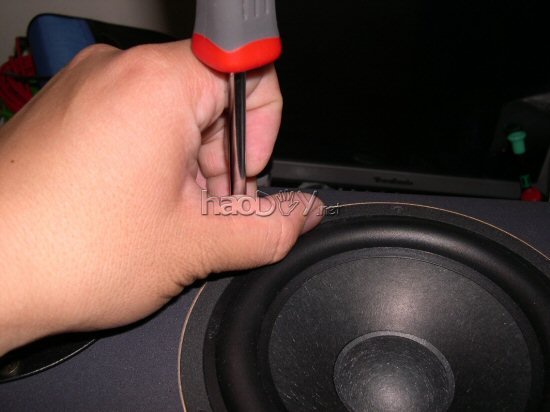

固定喇叭一定要将大拇指环钩这螺丝起子,防止一不小心伤到喇叭悬边,螺丝是日本进口原本是用於车内固定用品质非常好,同时多塞进一些吸音棉但不要太多可以减少箱音,如果声音有点紧且放不开表示太多了这也是调音手法的一部分,也差一点让螺丝孔滑牙因为拆太多次了。

完工後的第一件事,就是先用仪器测试一下看看整体响应如何?在5坪空间、室温26℃下测试,所使用的器材为PHONIC频率扫瞄器,它可以输出20Hz ~20KHz 粉红燥音或电脑连线选择频率输出,对初步测试喇叭及修正分音器非常好用,测试时,必须依照公认的方法测试(喇叭前方一公尺)才能得到正确的判断。

发现原本的设计整体频率响应已经非常平,但在1K~2K左右稍微高一些,低音在80Hz开始下滑不过对5寸小喇叭是可以接受的,4小时下来室温上升约1℃(所有的後级全开,也许可以写一篇室温与听感的测试报告,因为发现室温越高会影响心情)。

小喇叭的效率不高与3/5a差不多,因此先不使用真空管後级来测,不然小房间温度上升很快,还有他特有的音色也会造成误判。测试的用的CD如下图,应该很多人都很熟悉。通常我的习惯会先从麦克风收音人声开始测起,第一声就发现中音太亮这样的声音会不耐听,低音量太少而高音很平顺,听了两三小时┅.要改分音器可能是1K~2K稍微高的关系,看一时间2:00AM很累明天吧!

创意分享:牛人DIY喇叭音箱设计制作
创意分享:牛人DIY喇叭音箱设计制作

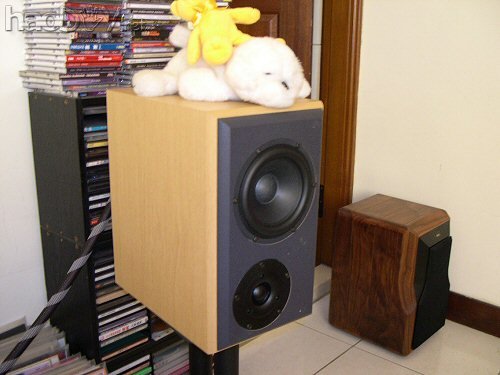

图说∶地上的是义大利手工Chario喇叭,还刚完工的大宝二号综合扩大机下面是Mclntosh。

创意分享:牛人DIY喇叭音箱设计制作

创意分享:牛人DIY喇叭音箱设计制作

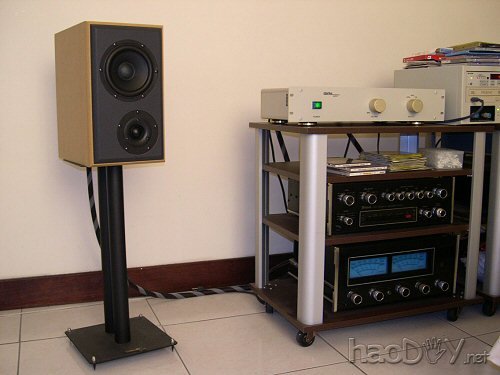

使用器材
(1) 自制二合一DZ OP134及FET前级,可以随时切换不同的音色。
(2) Hafler 220 110W*2後级。
(3) Mclntosh Mc2255 250W*2。
(4) Mclntosh C32 前级。
(5) DZ 6BQ5 NON 15W後级。
(6) DZ 大宝二号。
(7) Shure 57麦克风。
(8) 红外线测温器(量室温及真空管温度,心情指数)。
比较喇叭
(1) Chario 书架喇叭
(2) AR3a
(3) KEF 3/5a

会是漫长痛苦的开始(调音)

凡事最後成功都是顺利,所以不要怕┅..拆喇叭去也,原本的分音器放这暂时不动,另做一个分音器来调音(如下图),可以使用搭棚的方式来做比较方便更换元件,同样使用PAA2来协助测试。有些DIY人士最爱. (责任编辑:admin)
