CDM12转盘装机报告

时间:2013-05-11 11:55来源:未知 作者:admin 点击:
大年初七就收到套件了,上个星期才抽出时间焊机。一次通电就成功了,超爽! 我订的LCD版本的,可老飘却发了高阶的,窃喜中! 老飘不愧为华南才子,每次出的东西都很有创意。遗憾的是几次与老飘的东东失之交臂。想玩他家的CDM4装盘,可惜晚了,截止团购了;买
大年初七就收到套件了,上个星期才抽出时间焊机。一次通电就成功了,超爽!
我订的LCD版本的,可老飘却发了高阶的,窃喜中!

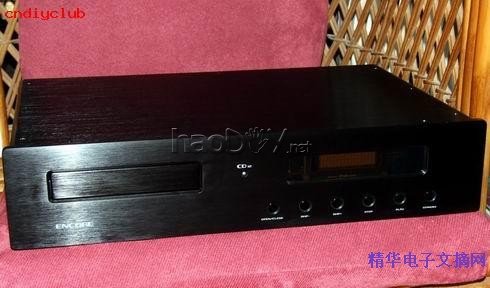

  老飘不愧为华南才子,每次出的东西都很有创意。遗憾的是几次与老飘的东东失之交臂。想玩他家的CDM4装盘,可惜晚了,截止团购了;买了AD1865的PCB套件,可惜又卖不到AD1865芯片了,直到现在还是没有装起来。这次不敢怠慢了,在截止团购的最后一天订了一套CDM12装盘的套件,到了大年初七才收到货。先亮亮相,看看这台我装的CDM12装盘。

CDM12转盘装机报告

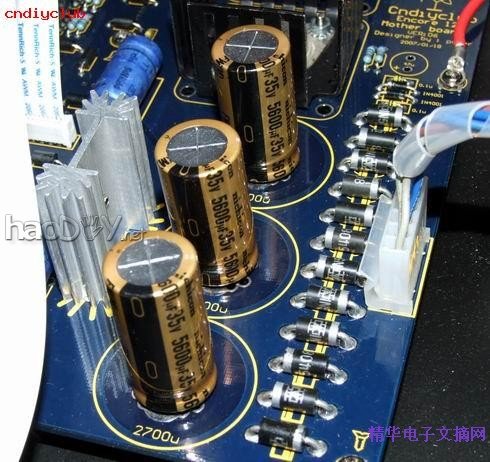

  总的来说对这次老飘团购的CDM12转盘和用料还是比较满意的。机箱部分全部采用了拉丝铝合金的面板,并作了发黑氧化处理。机内的用料也极尽发烧之能是,看看重料的电源部分,原装NICHICON的金色大水塘滤波电容、ON的金封317、高速的快恢复二级管。用这些够班的材料装机,对我们这些烧友来说绝对可以说是一种享受。

CDM12转盘装机报告

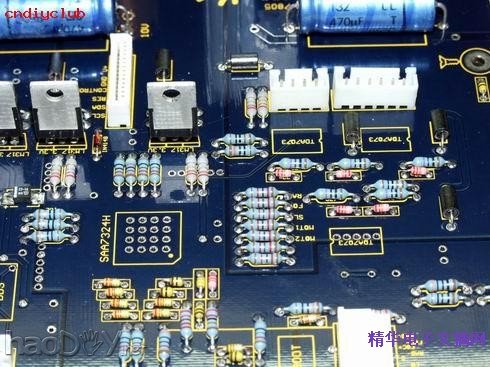

  也许有人会问这叫什么转盘,不就是自己装了一台没有DAC的CD机吗?表面看起来是这样,但其实不然,待我慢慢分解。先汇报一下装机过程。先焊正面的插件部分。

CDM12转盘装机报告

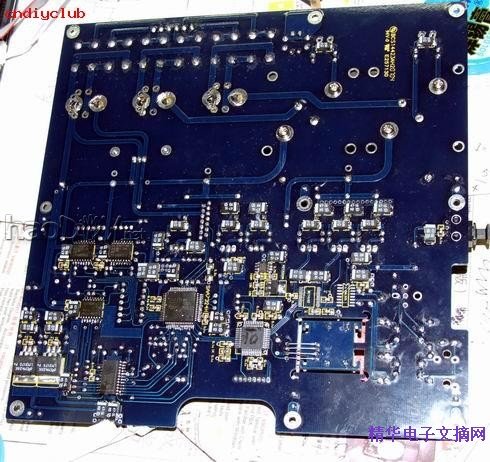

然后再焊背面的贴片元件。

CDM12转盘装机报告

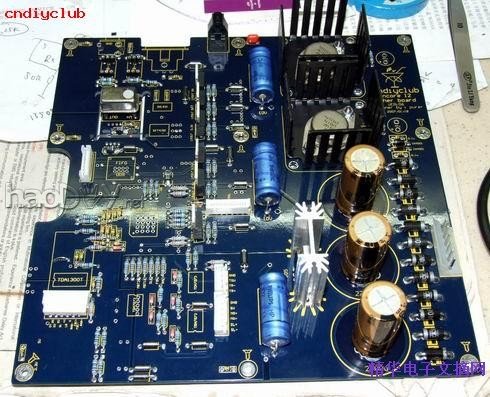

CDM12主板完全焊好了。

CDM12转盘装机报告

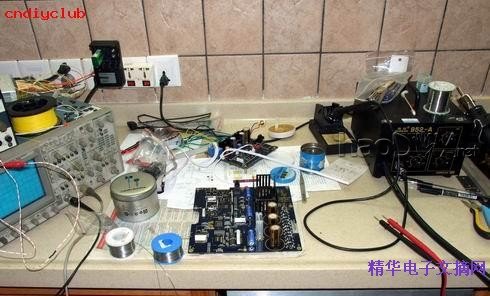

  这是我装机作案现场的照片。需要指出的是表面贴片工艺有诸多优点,已经成为电子工业的主流。并且焊接和拆卸SMD器件比DIP器件方便得多,所以掌握SMD焊接工艺应该成为焊机派烧友的最基本技能之一,不要看到SMD先打退堂鼓。另外,老实说,这次老飘CDM12背面的几颗SMD芯片,特别是那颗DIT4192对那些初学SMD焊接的朋友还是有些难度的。

CDM12转盘装机报告
  在焊接SMD IC 之前要先通电,检查每一路电源是否工作正常并且电压准确。之后才能将那些大贴片焊上。

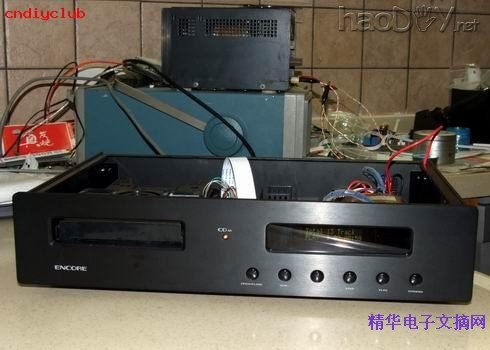

看一下当时焊好后通电开声的情形。

CDM12转盘装机报告  (责任编辑:admin)
