利用废旧光驱DIY CD播放机制作步骤图解【转译】

时间:2017-10-27 22:14来源:未知 作者:admin 点击:
对于一般音乐爱好者来讲,单独购买一台CD机用来欣赏音乐恐怕不太划算,现在CD机由于市场萎缩,定价都在1000以上。相信不少音乐爱好者依然像我一样怀念使用卡带和CD的日子,也许你也正想在卧室也搭建一个小音响窝,那么不仿仔细阅读这篇文章,自己动手制作一
利用废旧光驱DIY CD播放机制作步骤图解【转译】
对于一般音乐爱好者来讲,单独购买一台CD机用来欣赏音乐恐怕不太划算,现在CD机由于市场萎缩,定价都在1000以上。相信不少音乐爱好者依然像我一样怀念使用卡带和CD的日子,也许你也正想在卧室也搭建一个小音响窝,那么不仿仔细阅读这篇文章,自己动手制作一个简单的CD机,祝您成功。

主要材料

废旧CD电脑光驱IDE接口,低倍速 外置光驱盒

所需工具

螺丝刀 电烙铁
毛刷 润滑油

制作步骤

  • 第1步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

    由于是旧光驱,年代比较久远,我们需要对它进行拆解检测并清理,以保证光驱正常安静的运行。将光驱用外置开关电源供电,仔细听光驱是否运转,如果有转动声说明主轴电机部分还在运转。然后按“OPEN”键,看看光驱门能否打开,如果光驱门能开启说明光驱的仓门机构正常运行。此时不要将仓门关上,断开电源,将光驱翻转过来。

  • 第2步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

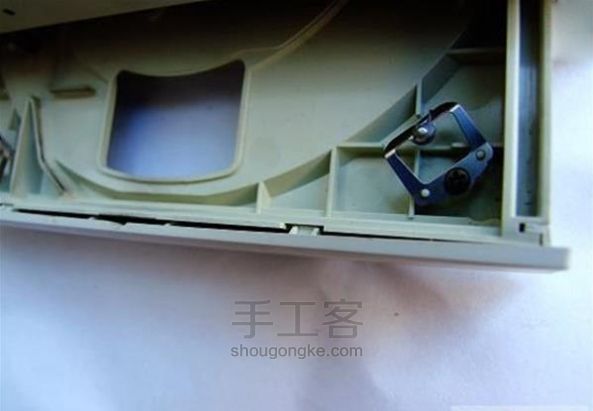

    仔细观察仓门前面有一个档板,用挂钩结构固定在仓门上,我们将它取下。然后就能将光驱的面板拆除。最后将光驱的底板上4颗螺钉卸下拆除底板,光驱的电路主板就能看到了。

  • 第3步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

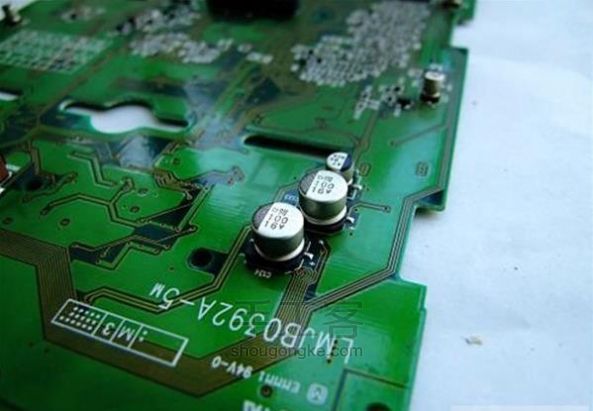

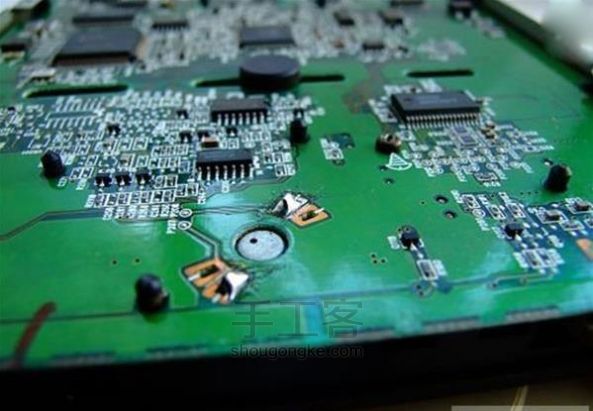

    电路主板上一般有固定螺钉,全部将其卸下。然后可以看到仓门电机(通常)是直接焊接在电路主板的,我们要将焊接点的焊锡去掉,将仓门电机与电路板分离。最后取下电路主板上的排线,我们就能将电路主板分离了。

  • 第4步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

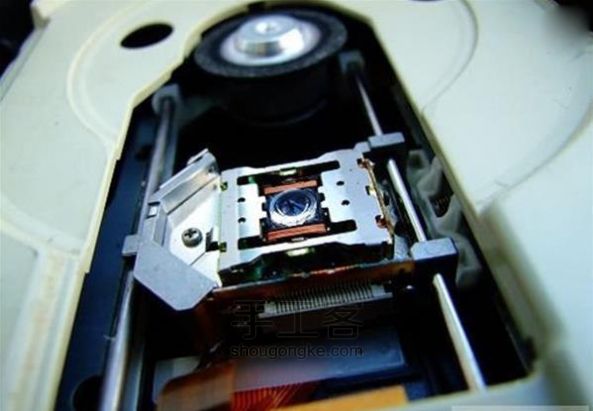

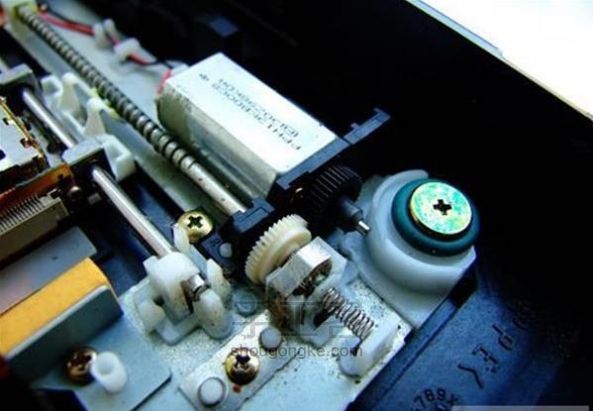

    电路板拆除之后,我们就能看到机芯的内部了,首先我们要将机芯内部的灰尘清除。然后检查各种传动结构。

  • 第5步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

    将仓门彻底取下,就更能方便的清理机芯内部。

  • 第6步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

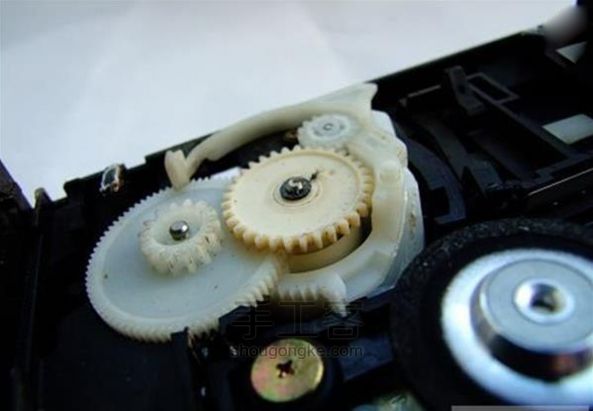

    这个部位便是仓门传动齿轮组,年代久远缺少维护,润滑油已经干枯,在仓门运动的时候会发出比较大的噪音(甚至无法打开仓门)。我们要先用毛刷将齿轮上干燥固化的润滑油与灰尘的混合物,然后重新上油。

  • 第7步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

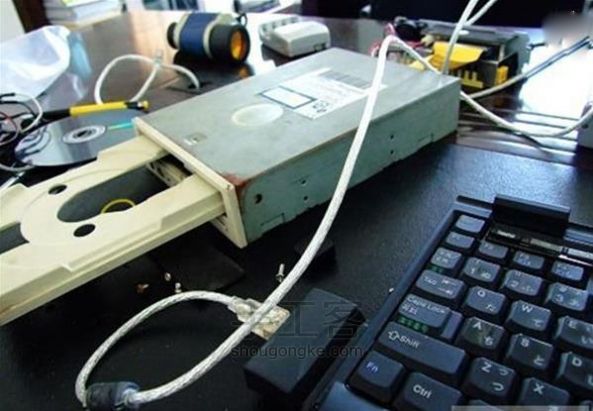

    将光驱装好,连在电脑上,看看能否认盘读碟,如果OK,你的光驱就可以正常使用了。但是如果不能读碟,说明你的光驱已经OVER,你只能换一个光驱使用了。

  • 第8步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

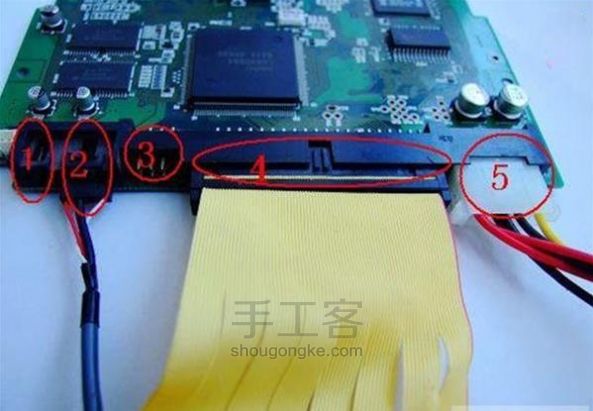

    1, 数字音频输出,也就是说我们以后可以通过扩展独立解 码器获得更佳的音质。

    2, 模拟音频输出,用于连接功放。

    3, 主;从盘选择跳线,这里我们不用考虑。

    4, IDE接口

    5, 电源接口

  • 第9步:

    利用废旧光驱DIY CD播放机制作步骤图解【转译】

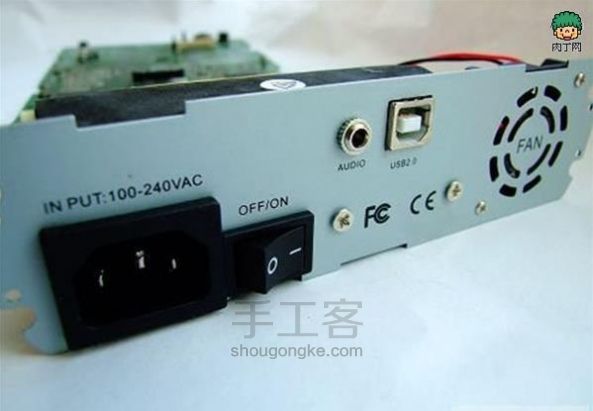

    上图为光驱盒的接口,对于动手能力强的朋友,我们建议升级一下AUDIO输出接口,并建议打磨一下内置的开关电源,甚至可以使用外置变压器供电。当然我们还可以扩展一个数字音频输出用于连接独立解码器。
