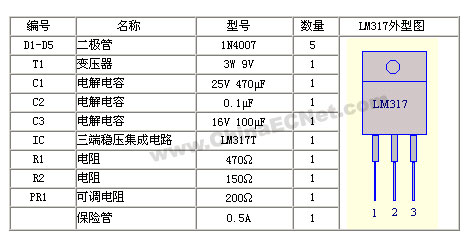

本制作必要的元件都可以在电子市肆买到，首要元件清单如下：

电路事变道理：

220V的交换电从插头经保险管送到变压器的低级线圈，并从次级线圈感到出经约9V的交换电压送到4个二极管。二极管在电路中的标记有短线的一端称为它的负极（或阴极），有三角提高符号的一端称为它的正极（或阳极）。的根基浸染是只应承电流从它的正极流向它的负极（即只能按三角标示的偏向活动），而不应承从负极流向正极。我们知道，交换电的特点是偏向和电压巨细一向随时刻变革，用普通的话说，它的正负极是不牢靠的。可是比较图１来看，不管从变压器中出来的两根线中那根电压高，电流都能并且只能由D3或D4流入右边的电路，由D1或D2流归去。这样，从右边的电路来看，正极永久都是D3和D4毗连的那一端，负极永久是D1和D2毗连的那一端。这即是二极管整流的道理。二极管把把交换电偏向变革的题目办理了，可是它的电压巨细还在变革。而电容器有可以存储电能的特征，正好可以用来办理这个题目。在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。这个进程叫作滤波。图中的C1即是用来完成这个事变的。

颠末C1滤波后的较量不变的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。LM317T是一种这样的器件：由Vin端给它提供事变电压往后，它便可以保持其+Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。因此，我们只必要用极小的电流来调解ADJ端的电压，便可在+Vout端获得较量大的电流输出，而且电压比ADJ端跨越恒定的1.25V。我们还可以通过调解PR1的抽头位置来改变输出电压－横竖LM317T会担保接入ADJ端和+Vout端的那部门电阻上的电压为1.25V！以是，可以想到：当抽头向上滑动时，输出电压将会升高！

图中C2的浸染是对LM317T 1脚的电压举办小小的滤波，以进步输出电压的质量。图中D5的浸染是当有不测环境使得LM317T的3脚电压比2脚电压还低的时辰防备从C3上有电流倒灌入LM317T引起其破坏。

元件选择：

大部门元件的选择都有弹性。IC选用LM317T或与其成果沟通的其余型号（如KA317等，可向售货员咨询）。变压器可以选择一样平常常见的9-12V的小型变压器，二极管选1N4001-1N4007均可。C1选择耐压大于16V、容量470-2200μF的电解电容均可。值得留意的是C2的容量暗示法：前两位数暗示容量的两位有用数字，第三位暗示倍率。假如第三位数字为N，则它的容量为前两位数字乘以10的N次方，单元为PF。如C2的容量为10×104=100000PF=0.1μF。C2选用平凡的磁片电容即可。C3的选择相同于C1。电阻选用1/8W的小型电阻。此刻的小电阻一样平常用色环来标示其阻值，假如你还不会辨认这种暗示法，请看这篇文章-色环电阻的辨认。

制作进程：

电路并不伟大，只要凭证道理图去装配，一样平常不会有什么题目。装配时要留意的是二极管的极性，拿1N400X系列的二极管来说，标有白色色环的一端是它的负极。尚有电解电容的极性，新买来的电解电容，它的两个引脚是纷歧样长的。较长的一端是它的正极，也可以从柱体上的印刷符号来区分，一样平常在负极对应的一则标有“-”号。装配时，可以制作一块小的线路板，也可以直接用元件搭接。LM317因事变电流较小，可以不加散热片。装好后再搜查一遍，无误后接通电源。这时用万用表丈量C1两头，应有11V阁下的电压，再测C3两头，应有2-7V的电压。再调理PR1，C3两头的电压应该可以或许改变，调到你所必要的电压即可。输出端可以接一根十字插头线，以便与随身听等用电器相连。

扩展应用：

LM317的输出电压可以从1.25V持续调理到37V。其输出电压可以由下式算出：

输出电压=1.25×（1+ADJ端到地的电阻/ADJ端到+Vout端的电阻）。

假如你必要其余的电压值，即可自选改变有关电阻的阻值来获得。值得留意的是，LM317T有一个最小负载电流的题目，即只有负载电流高出某一值时，它才气起到稳压的浸染。这个电流随器件的出产厂家差异在3-8mA不等。这个可以通过在负载端接一个吻合的电阻来办理。
