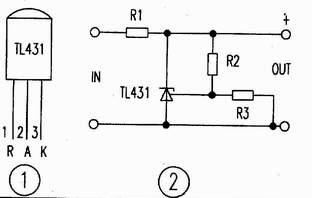

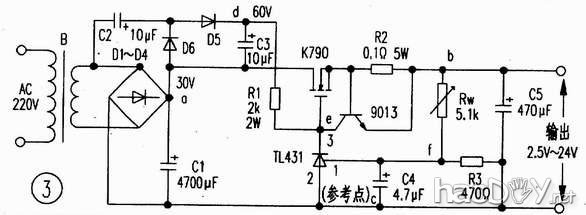

慎密电压基准IC TL431是T0—92封装如图1所示。其机能是输出压持续可调达36V，事变电流范畴宽达0．1。100mA，动态电阻典范值为0．22欧,输出杂波低。图2是TL431的典范应用，个中③、②脚两头输出电压V=2．5(R2十R3)V／R3。假如改变R2的阻值巨细，就可以改变输出基准电压巨细。图3是操作它作电压基准和驱动外加场效应管K790作调解管组成的输出电流大(约6A)、电路简朴、安详的稳压电源。 事变道理 如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。另外D5、D6、C2、C3构成倍压电路(使得Vdc＝60V)，Rw、R3组因素压电路，T1431、R1构成取样放大电路，9013、R2构成限流掩护电路，场效应管K790作调解管(可直接并联行使)以及C5是输出滤波器电路等。稳压进程是：当输出电压低落时，f点电位低落，经T1431内部放大使e点电压增高，经K790调解后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位低落，经K790调解后，b点电位低落。从而使输出电压不变。当输出电流大于6A时，三极管9013处于截至，使输出电流被限定在6A以内，从而到达限流的目标。本电路除电阻R1选用2W、R2选用5W外，其余元件无非凡要求，其元件参数如图3所示。
