此稳压电源可调范畴在3.5V～25V之间恣意调理，输出电流大，并回收可调稳压管式电路，从而获得满足安稳的输出电压。

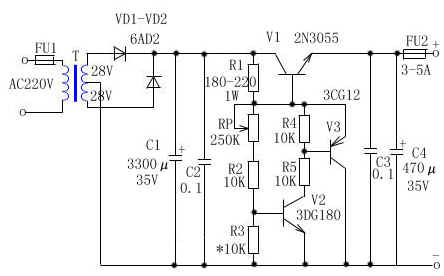

事变道理：经整流滤波后直流电压由R1提供应调解管的基极，使调解管导通，在V1导通时电压颠末RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变革（其浸染完全与稳压管一样）。调理RP，可获得安稳的输出电压，R1、RP、R2与R3比值抉择本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、VD2选用6A02。RP选用1W阁下平凡电位器，阻值为250K～330K，C1选用3300μF／35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF／35V电解电容。R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
