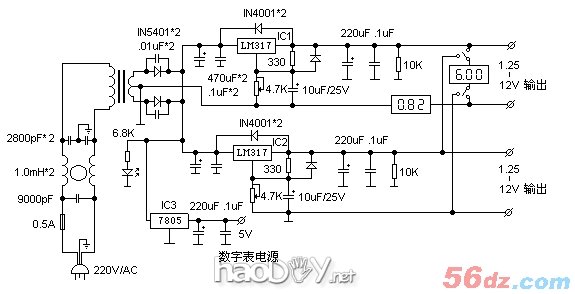

出于此目标，这里先容一下笔者此次廉价电源的一些颠末。为免去探求元器件和制作的贫困，这里回收的均为一些平凡元器件和常用电路，但对元器件的质量、电路的计划、机关所花的本钱和投入的时刻较量多。其外型图和内部布局见右图。电路道理见下图。

　　思量到电子制作的特点，这里回收精度较高的且利便调查的数字电压表和电流表来监督电源输出环境。并设有两路独立可调输出。为进步尝试电源的机能，这里很是留意处理赏罚电源滋扰的题目，电源输入回路配置了电源专用的滤波器，用来克制电网噪声滋扰。这种制品滤波器对克制电源导线之间呈现的噪声频率相对较低的对称滋扰和电源线与地（或机壳）之间的频率相对较高的非对称滋扰（又叫共模滋扰）结果较好。
　　电源变压器回收带静电屏障层外壳全关闭的优质变压器。防备呈现所谓的“交换声”。整流电路并联电容也可进一步防备交换滋扰。主调理电路由各人很认识的LM317T（IC1，IC2）组成。它的宽范畴调理机能、完美的掩护成果、简捷的外围电路、精良的稳压机能足以胜任一样平常的业余电子制作尝试必要。为利便输出电压调理及担保调理精度，在选择R1和R2时应留意选择质量好的4.7K的线性电位器。
　　输出部门回收制品颠末校准的仪表专用数字电压表和电流表以同步相识电源输出及负载事变环境。它可以给我们的电路尝试带来很大利便。这里由IC3组成5伏电源作为数字电压表和电流表的专用事变电源，因为该部门耗电量较大（约100mA），及丈量精度等题目，必需担保IC3有足够的散热面积，确保恒久靠得住事变。
　　下图为该电源外壳加工的进程。这在业余制作中是较量贫困的一步。在下手之前要充实思量好面板及内部各元器件的机关，开孔位置等，然后一次成型。
