用TDA2822制作一款无线音频耳机 附电线路图纸

时间:2013-03-29 19:47来源:www.crystalradio.cn 作者:happymart 点击: 次
这是第三件作品了，为了迎接咱的大赛，最近一段时间业余时间DIY成了我的全部，不说了，上图。。 由于没有4.7K的电阻，只能用两个电阻串联了，，呵呵，因为不是专业搞家电维修或卖电子元件的，手头东西实在有限，大部分都是从旧的板子上拆下来的。。 电路图还

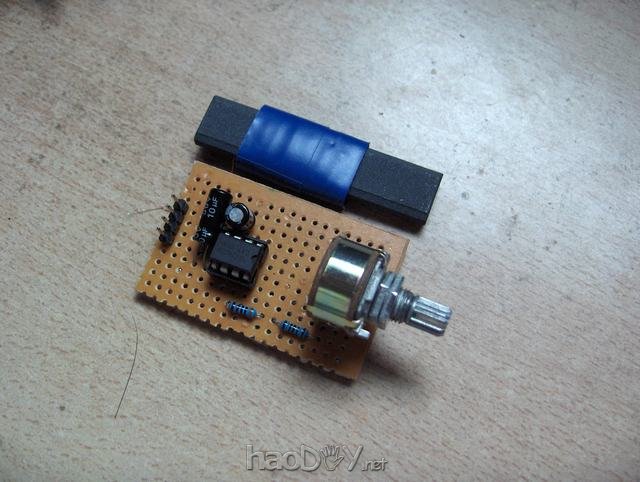

这是第三件作品了，为了迎接咱的大赛，最近一段时间业余时间DIY成了我的全部，不说了，上图。。
用TDA2822制作一款无线音频耳机 附电线路图纸

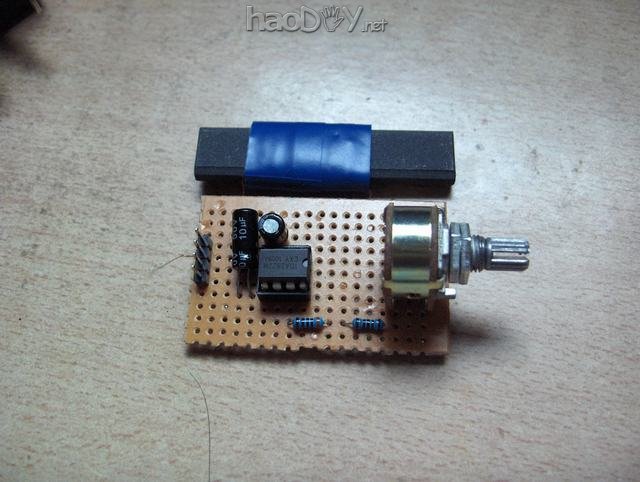

由于没有4.7K的电阻，只能用两个电阻串联了，，呵呵，因为不是专业搞家电维修或卖电子元件的，手头东西实在有限，大部分都是从旧的板子上拆下来的。。
用TDA2822制作一款无线音频耳机 附电线路图纸

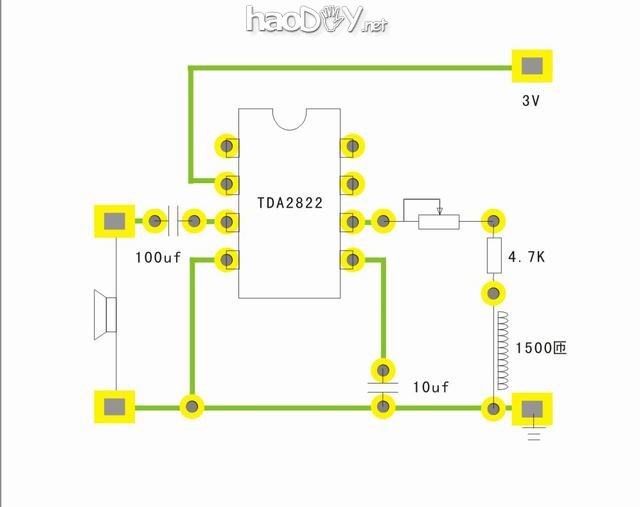

电路图还是用CorelDRAW 12画的，呵呵，想做的话可以直接用。。方便跟着做的朋友。
用TDA2822制作一款无线音频耳机 附电线路图纸

这个信号源非常好做，用导线或漆包线围着房间四面墙绕3圈，两端线直接接音频接口就行了，晚上看电视可当无线耳机用，信号发射还不用另接电源。。

基本没有什么影响，这种耳机多用于教学场所，如果傍边有带镇流器的日光灯，会有“嗡嗡”的干扰，其它基本没有
