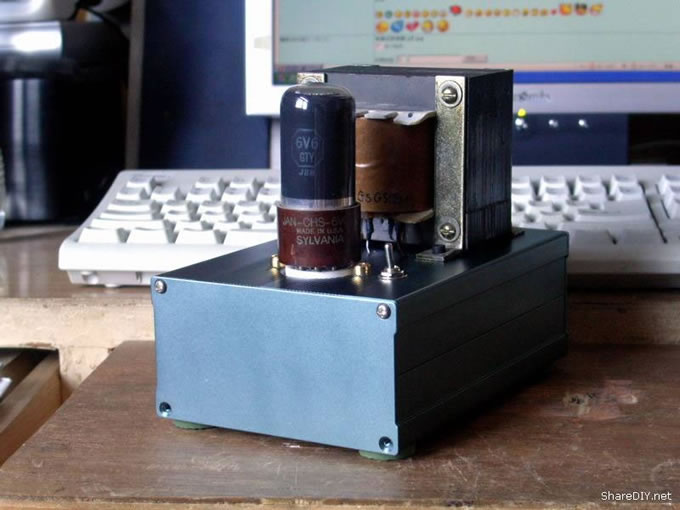

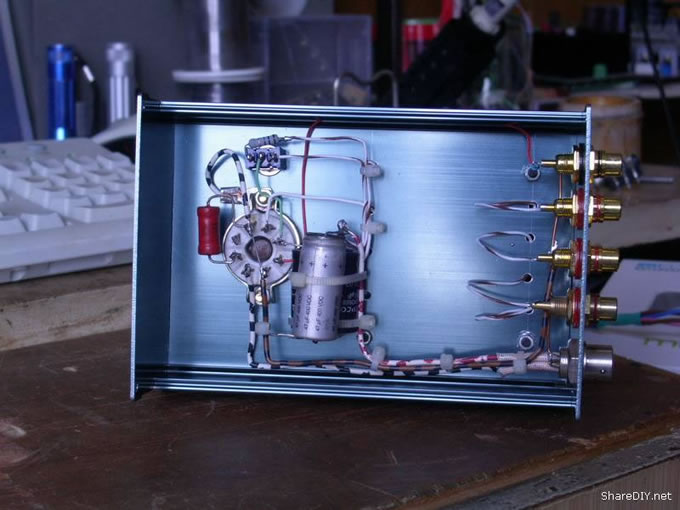

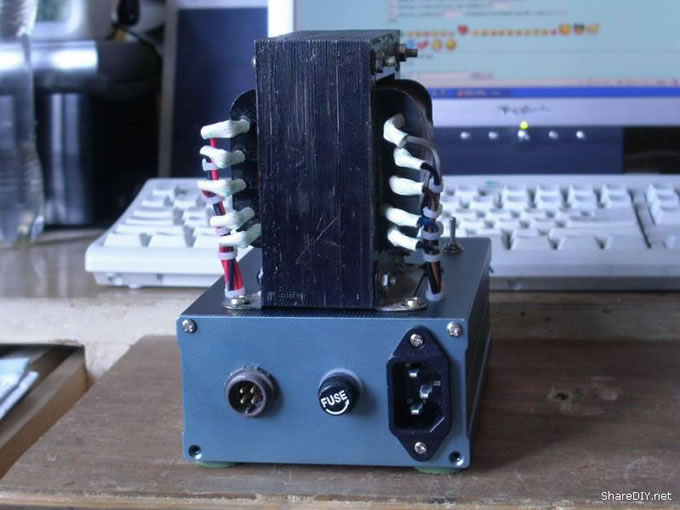

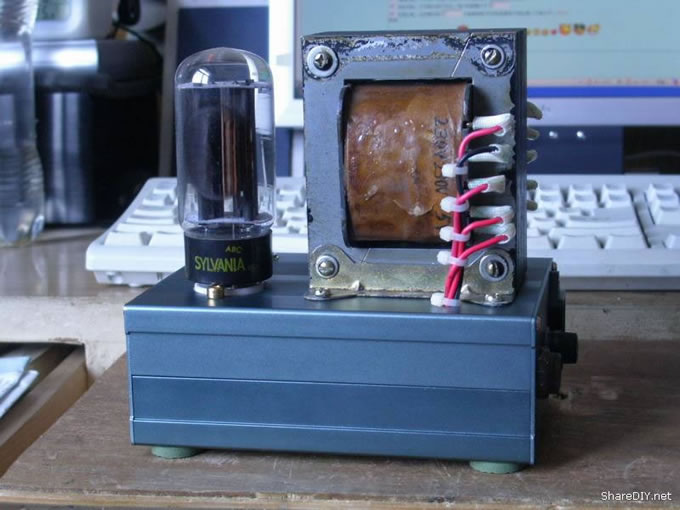

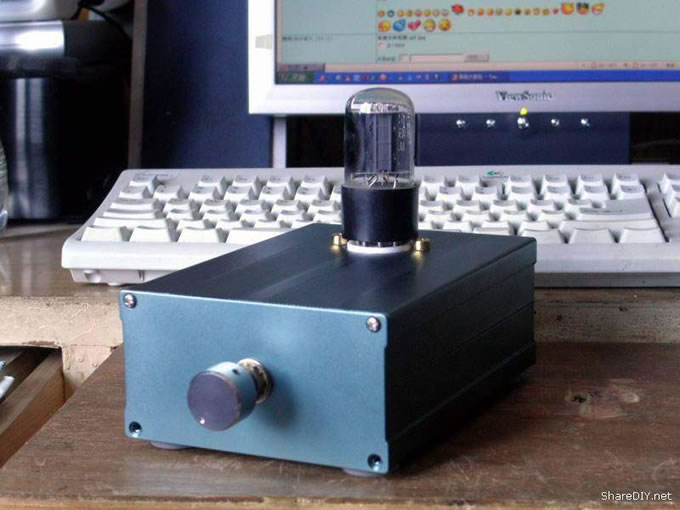

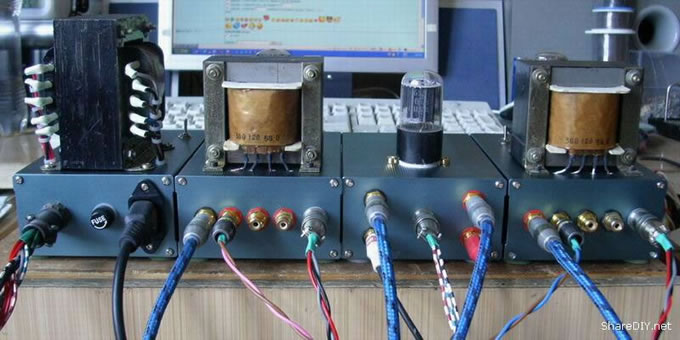

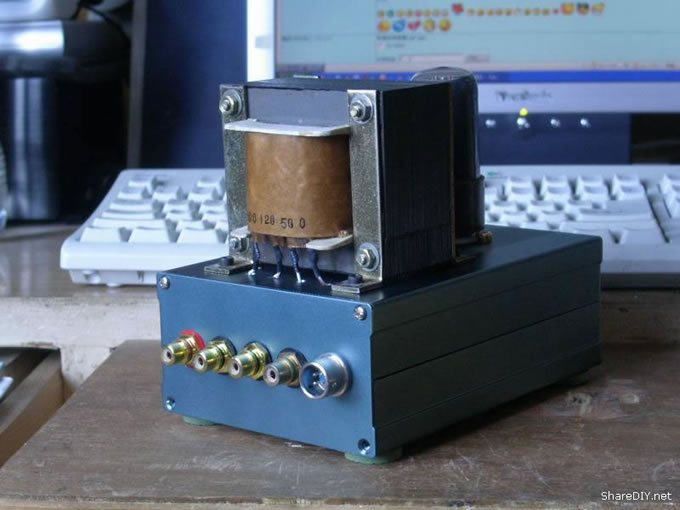

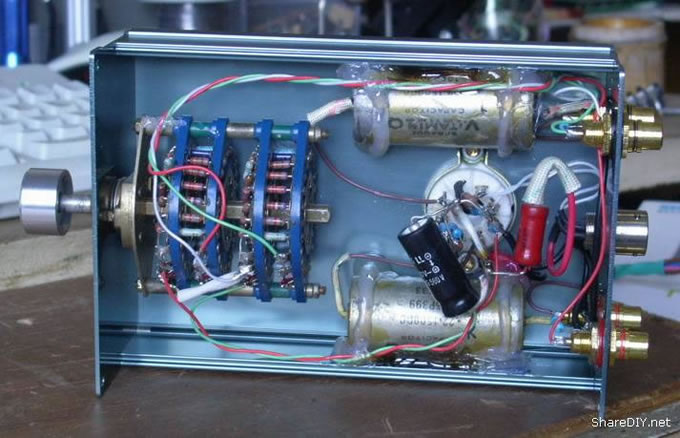

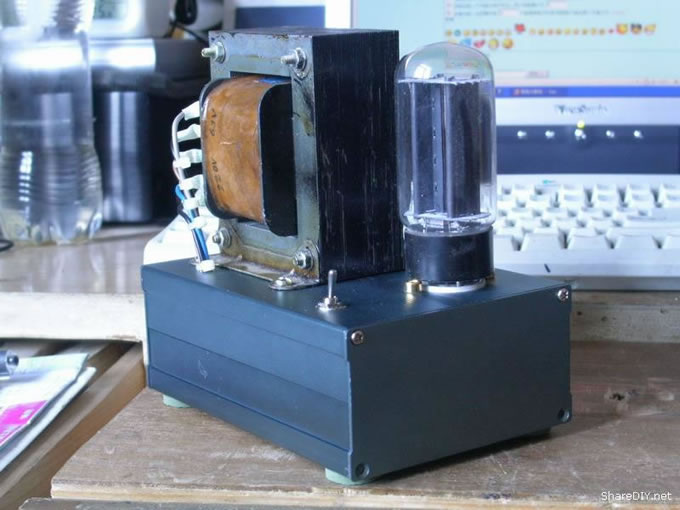

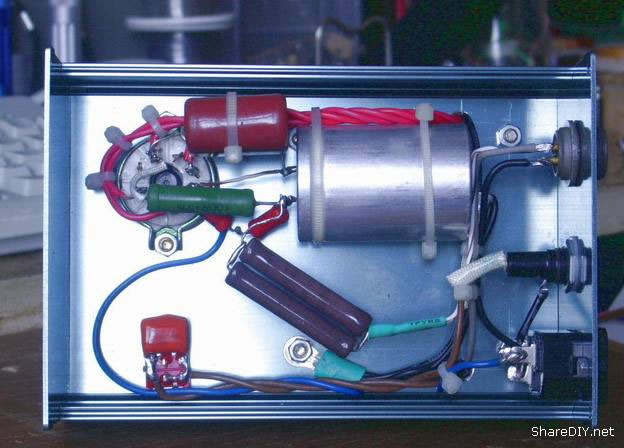

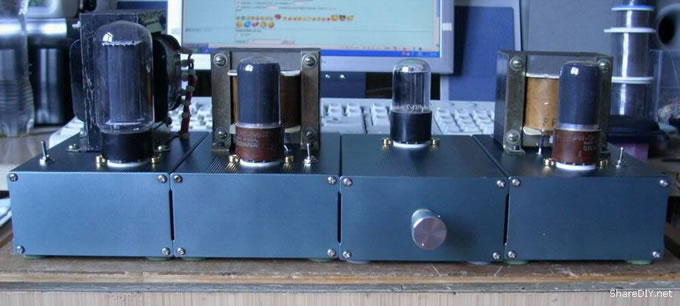

这个```这个```````` 事情恐怕要从几年前开始说起````` 那时候我来耳机大家谈不是很久，刚刚入了HD580玩，结果那时候平衡师傅在一个月黑风高的夜晚，弄了10对定做的耳机输出牛在论坛免费赠送。我那个后悔啊，怎么当时没多仔细的看看，等我发现那帖子的时候，黄花菜都凉了不知道几次了`````` 不过，貌似上帝还很照顾我`````阿弥陀佛``````在几个礼拜后，居然有个人说平衡师傅的牛不好，很放肆的攻击各位。结果，我轻易的付了一点点邮费就把那宝贝牛给收了，哈哈。俺的人品空前爆发啊`````````````（疯癫中，请耐心等待`````） 恩```正常了，现在继续``` 当时，我用示波器的外壳搭过电路听的，感觉还是很不错的，详细见这里：  http://www.ngtop.com/ReadNews.asp?NewsID=112不过后来因为感觉难看，就拆掉了，做了一个铝板和木框复合的外壳，虽然好看了点，可惜因为体积的原因，感应电源变压器的噪音比较大，就又给我拆了，零件一放就是1年多`````` 其实我没有忘记这个东西，一直想做起来，可惜工作比较忙，外壳自己又难加工的起来就一直搁浅了。 在最近，发现发烧少帅那有合适的外壳，就小小的奢侈了一下，弄了个4分体，叫少帅帮忙加工了下，开始第3次的装机了。 其实昨天晚上才收到外壳，拿到手就开始做了，直到今天的中午一点多才完全完成。    这里是4分体的前级部分，主要部件是一个6SN7和一个法国产的架子焊的步进电位器。 后面板上面两个RCA是输出，下面两个RCA是输入，中间是综合的电源接口，用了快速航空插，非常方便。内部电阻多半是DALE的，少部分国产金属膜。一对VQ做了输出偶合，声音很不错的说。这样好品相的，现在比较难找到了。红的电阻是很出名的国产大红袍，真正的铜镀银脚厚漆的。黑皮电容是西门子的高压轴向，10UF。用来给高压回路退耦。此前级是可以单独使用的。    这里是4分体中的两个分体，后级输出部分，两个部分是基本一样的。可以根据要求搭配不同的前级。 管子后面那做工不错的输出牛就是所谓的平衡师傅的牛了，确实很好。管子旁边的开关是单刀双掷的，用来控制管子的工作模式，一种是3极管工作模式，一种是超线性工作模式。各有优点和缺点，配合起来用可以玩转大部分的耳机。后面板上最边上的RCA座是输入，其余的3个依次是50欧姆，120欧姆，300欧姆，满足大部分耳机的需求，换耳机的时候可以直接拔了转换阻抗，以达到比较好的匹配。最右边的是综合的电源插口，和前级部分是一样的。     这里就是整个耳放的电力提供者：电源。 我依然采用了我自己熟悉的CRC滤波，没有采用CLC滤波，原因有二：1，固定困难 2，体积太大。所以我还是用了CRC，优点是噪音比较小，缺点是压降比较大。那裸体电容是松下的，因为外皮已经破损的不象样子了，就给我拔了衣服，乘凉。至于和声音的关系，欢迎各位有志者私下研究，有结果了告诉以下，谢谢```` 虽然整体体积比较小，保险丝可不能少```` 开关上并了小电容来吸收开关瞬间的火花。灯丝部分都是用的交流的，没有噪音的困扰，降噪措施仅仅做了一侧接地而已。   上面的1分3的线是电源转到其他分体用的转接线，花色的那根是前级用的，其余两个通用，给后级的。下面的2转1线是用来转接耳机的，耳机插座上面焊了保护电阻，这样可以在开机的时候换耳机而不需要担心输出牛空载出问题，当然，插上耳机的时候保护电阻是断开的。回头找个小盒子把耳机插座包起来，就完美了。    老规矩，上电路，仅仅供参考，参数不同情况下会发生变化的。 声音方面，算是比较正统的胆声，柔顺，舒展，通透。除了两端的伸展不够尽，动态不算大以外，用来欣赏人声，器乐，轻音乐等类型的音乐，还是非常之不错的。毕竟是无反馈设计，对各方面的要求比较高，以个人水平，也就如此了哈。下半年可以小小的收手了，顺便准备下2A3的料，嘿嘿。 (责任编辑：admin) |
