分享自己做的一个耳放的制作过程以及3D模型

时间:2017-05-11 07:50来源:网络整理 作者:haodiy 点击:
一、 唠叨一下 尘封了三年的芯片了吧,大学时期狠下...

一、 唠叨一下
尘封了三年的芯片了吧,大学时期狠下心买了4片AD797+4片BUF634,心想着做一套自己用,一套送女朋友,无奈身家拮据所以后面就一直放着积灰,现在工作了,有那么一点工资,干的不喜欢所以只能工作之余找点乐趣,避免自己忘了曾经所会的东西。
二、“设计”?
    很显然,这是一个经典方案,没做过多的修饰,只管照着画就好。

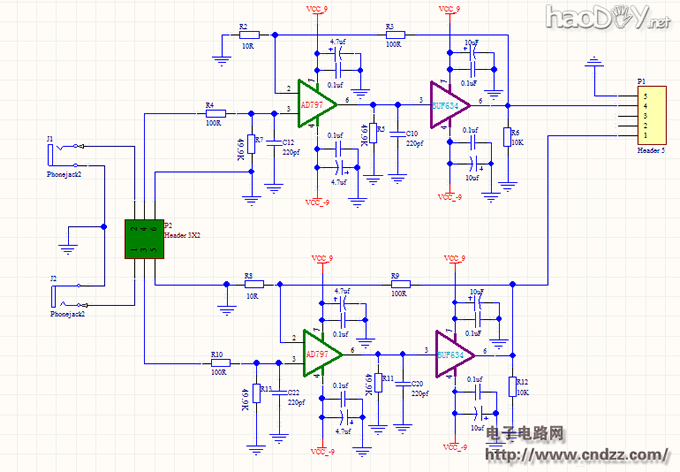

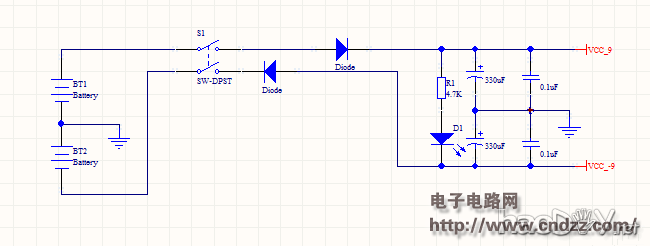

1.原理图
完全参照原厂,不作过多口舌。

分享自己做的一个耳放的制作过程以及3D模型


分享自己做的一个耳放的制作过程以及3D模型


2.PCB设计
走线大多参照原厂,仔细看会发现原厂的走线布局很合理,有很明显的先后顺序。

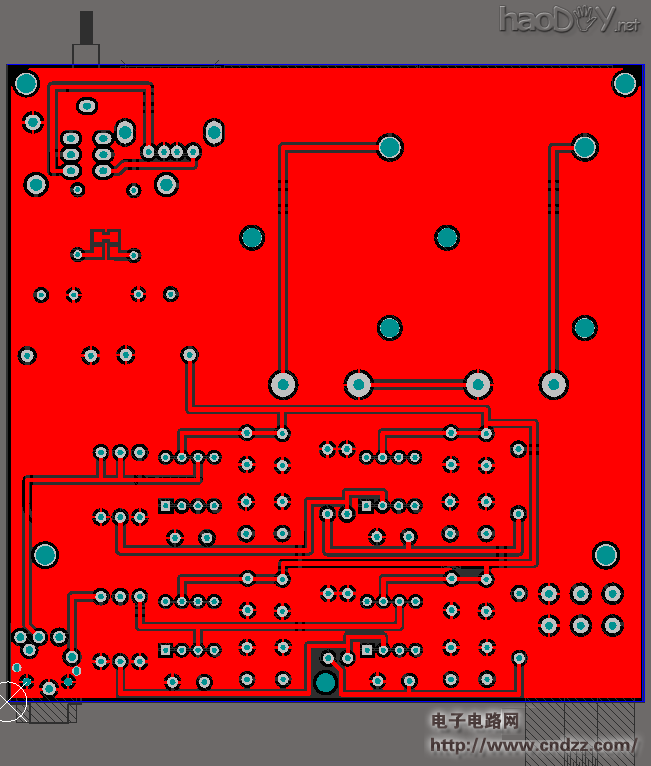

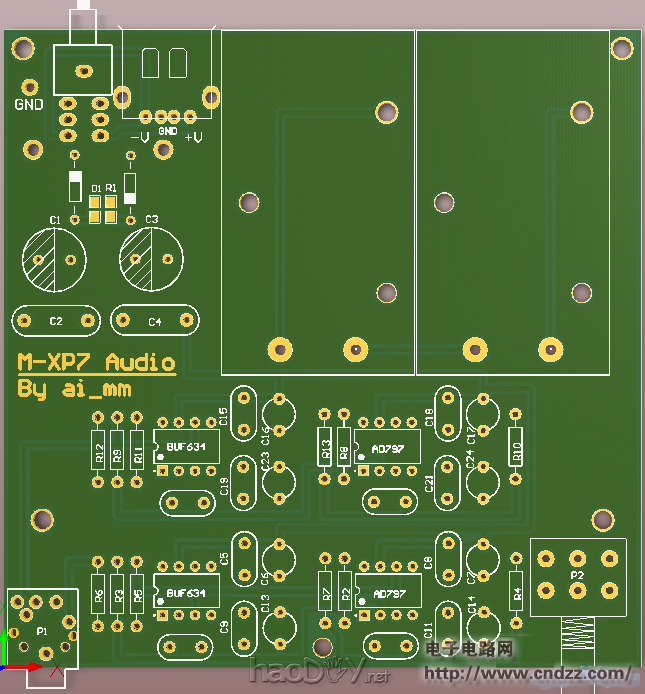

2.1顶层

分享自己做的一个耳放的制作过程以及3D模型

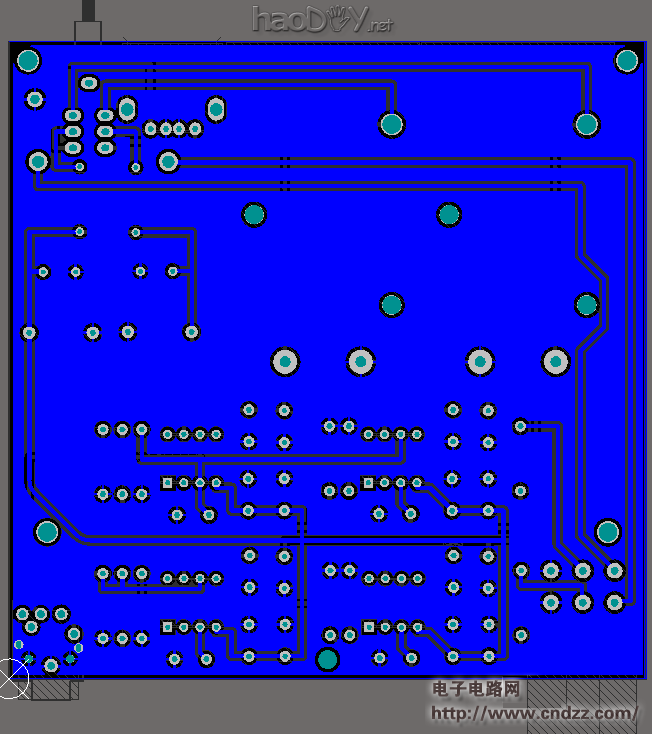

2.2底层

分享自己做的一个耳放的制作过程以及3D模型


2.3预览

分享自己做的一个耳放的制作过程以及3D模型



说明:作为为便携式的耳放,一直用电池供电很明显是不合理的,除非你真的很有钱。
本次板子设计中预留了一个USB typeA的母座,之所以采用这个接口,是因为实在是找不到更美观的了,MINIUSB之类的担心导体接触面积太小会导致接触不良,TYPE B的因为找不到美观一点的TYPE B的连接线,考虑航空接头但连接线也是个问题,最后才选择了TYPE A的母座,连接线也美观且容易买到。

三、实物展示

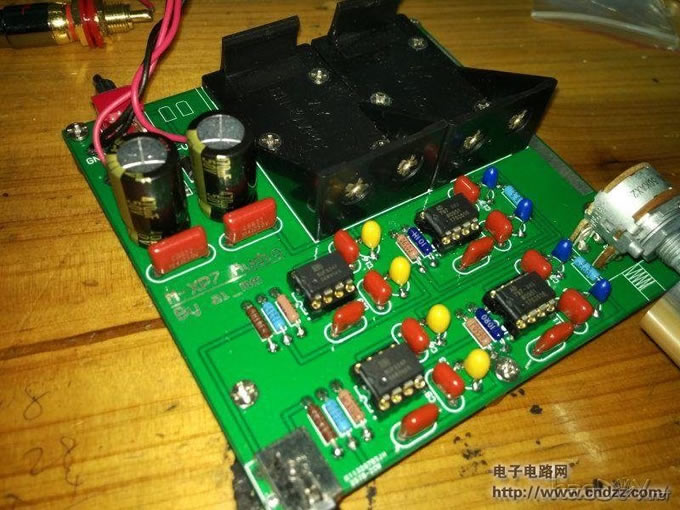

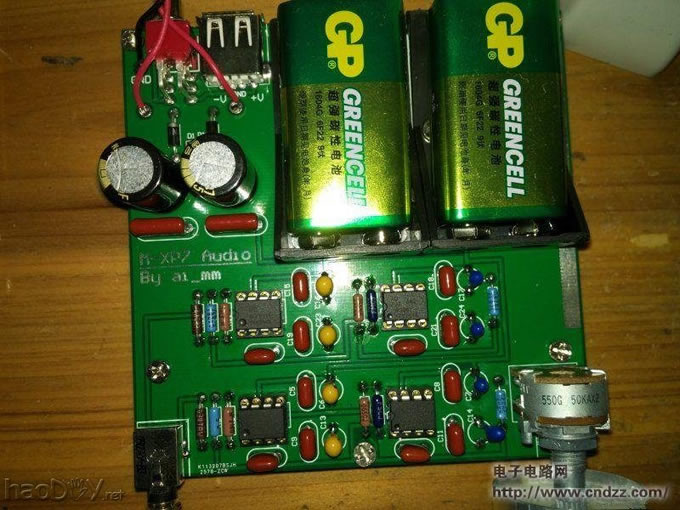

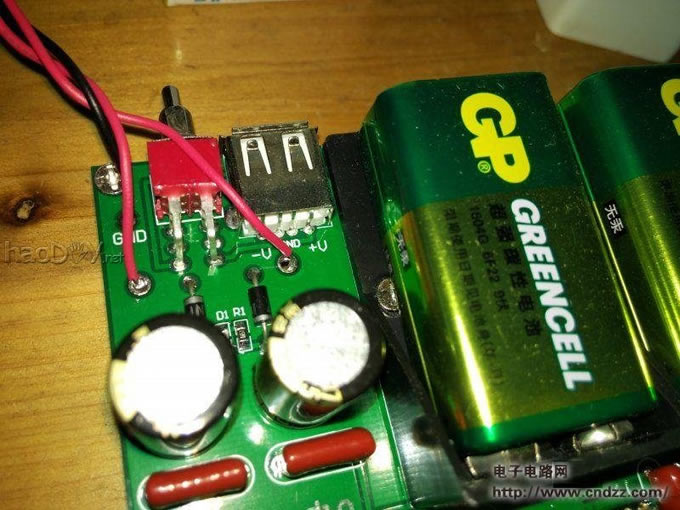

3.1俯视图

分享自己做的一个耳放的制作过程以及3D模型

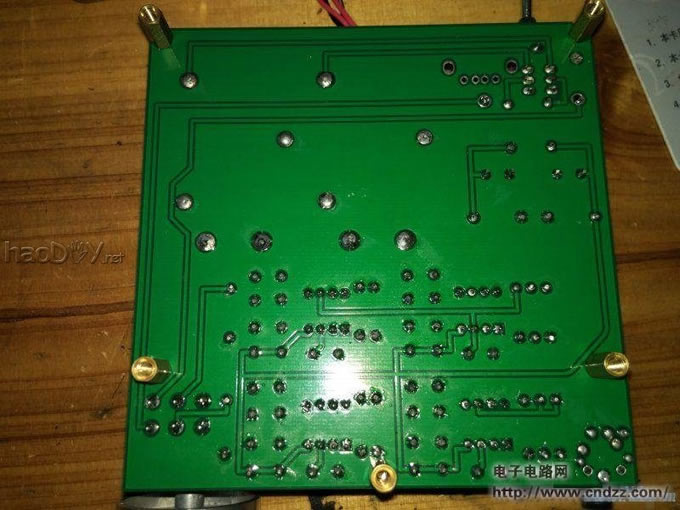

3.2底部

分享自己做的一个耳放的制作过程以及3D模型

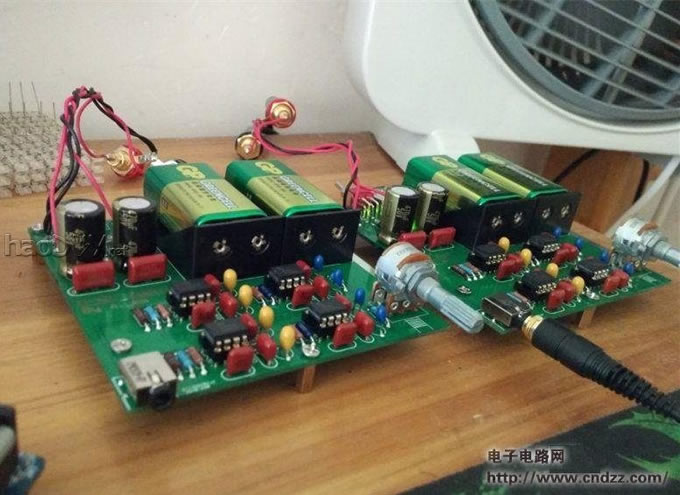

3.3其它角度

分享自己做的一个耳放的制作过程以及3D模型





分享自己做的一个耳放的制作过程以及3D模型





分享自己做的一个耳放的制作过程以及3D模型


四、说一下感受
听音感受这种东西既主观又玄学,好不好听全看个人喜好。这次D的这个耳放,无底噪,这一点很满意。第一次开机的时候,我第一反应是好清脆的声音!
五、资料快传
这种板子,是个会用点AD的就能画出来,所以在此直接共享了。
六、壳体设计

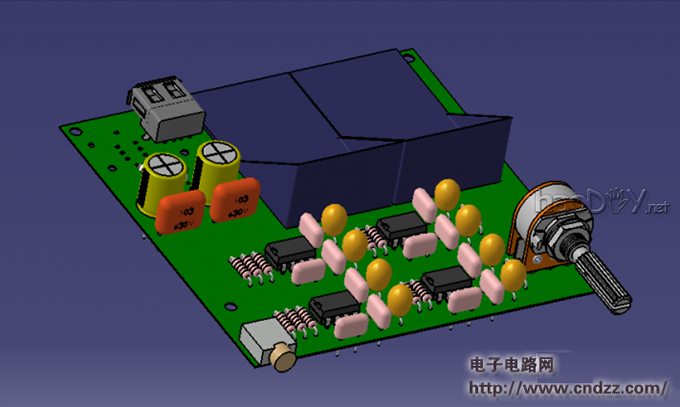

6.1利用AD里的3D模型,然后把PCB文件另存为STP文件,接着用catia或者Solidwors打开如下图

分享自己做的一个耳放的制作过程以及3D模型

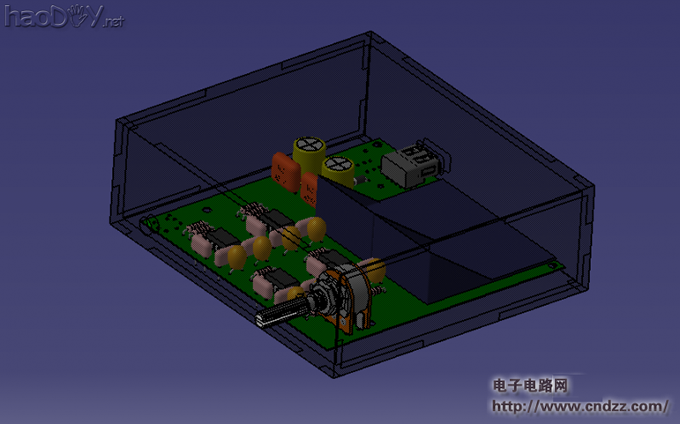

6.2在3维软件中绘制简单的外壳

分享自己做的一个耳放的制作过程以及3D模型


6.3之后导出外壳CAD图纸就可以交给厂家加工了
