下我为森海塞尔HD800做的耳放TPA6120A2

时间:2012-09-27 22:10来源:hifidiy.net论坛 作者:高高手 点击:
HD800是目前动圈耳机中数得上的精品和定位参考级的耳机了,也是森海目前动圈的旗舰,但是真正是能玩好它的人还不是太多,很有幸的是今天我终于做出了个让我感觉非常满意的耳放来驱动它,声音真的很好,甜美细腻,声场开阔,控制力极强,细节丝毫毕现,声音丰
HD800是目前动圈耳机中数得上的精品和定位参考级的耳机了,也是森海目前动圈的旗舰,但是真正是能玩好它的人还不是太多,很有幸的是今天我终于做出了个让我感觉非常满意的耳放来驱动它,声音真的很好,甜美细腻,声场开阔,控制力极强,细节丝毫毕现,声音丰润水滑。目前只能这样说,流畅感非常好,没有丝毫的颗粒感觉。我同时也用它驱动了600欧姆的DT990和MX500的耳塞,得到的感觉也是非常的流畅细腻,没有一点的尖刺,但是细节还完美的展现。呵呵,不吹了,我是浙江温州市区的,欢迎浙江的HD800的爱好者前来上门试听,看看我说的是不是过分?目前唯一的感觉就是低频不是太完美,估计是我的音源的影响,信号线也是35元的最廉价的怪兽产品。下面还是主要说说我的设计思想和具体的操作过程吧?
    首先,HD800是个定位参考级的耳机,以极低的失真和极其真实的声场来设计的,那么我们设计耳放就力求极低的失真和极好的控制能力。我想能达到这样的标准那么电源,滤波,管子,芯片的整体的失真都是要最低,同时左右的平衡一致性要达到的仪器级别的。所以我放弃仿制任何的耳放成品,因为现在的成品耳放还没有几个能真正的驱动好HD800发出天籁般的声音呢,那么别开天地另创一家吧。怎么创呢?我个人觉得我没啥太高的技术和功底,设计个超级好的线路来,同时分离器件的筛选太难了。怎么做也不可能做过很多的运放的程度。但是运放之类的也不可能驱动好HD800.那么我进一步的挑选大功率的耳放专用芯片,呵呵,看了TPA6120A2,比较满意,相对来说还是比较完美的东西。左右声道分离供电,失真低的比运放都强,频响到射频,700MA的单声道输出电流。相信还没有几个能达到这个标准吧?那么就它了,相信我们业余情况怎么做后极的失真也控制不到它那么好,转换速度也不能达到它的1300V/US。动态120DB以上。我先后设计了三个版本的6120线路板。直到这个版本才算真正的可以拿出来了。下面我说下这个芯片使用起来我的一点感受吧。供想做这个芯片的人参考,我也不怕大家抄板啥的,本来技术就是没有止境的,你把我这个学去了到那时我已经更上一层楼了,这样对于我自己更有压力去进步,呵呵。
    电源是一切的基础,特别想发挥它700MA,120DB,1300V/US这些顶级的参数。但是音频产品也要有一定的音频产品的特点。所以电容,稳压芯片,都是我仔细考虑的。我还是那句话,我没那么高的技术来设计,但是我能尽我最大的能力把现有的东西挖掘的干干净净!我就用ON的7812,它的噪声最低,理想的电源就是一切的参数都是理想的,垫地调压,电容用了ROE的金壳15000UF的主滤波,然后再用SIC-SAFCO的进一步校声,使得声音丰润甜美,再在芯片的周围设计时采用射频的电路设计标准,采用了威士的顶级1206封装的金属膜贴片电阻,它的精度是1%,我在此基础上进一步的配对,大电容更是三频配对,力求整体的容量达到1%以内,电阻的阻值达到0.01%以内。薄膜电容用了RIFA的PHE426的,其实它的速度,损耗,音色都是相当不错的,只是很多时候别的地方没有用好,那么太好的参数导致缺点显现的太明显。6120的PDF我读了差不多10遍了。同时我以前总是设计收音机之类东西的,对于高频方面还是有点思想的。它的供电我又采用了0.01UF的NPO,和XR7的贴片20UF的进一步贴脚滤波。这样整体的芯片的稳定性更好,充分发挥宽带放大的性能,输出我采用了磁珠的形式,没有使用电阻。这样控制力更强大。
    前级驱动和校声部分分离,缓冲采用了运放,A=1,设计最终采用了AD847,声音最柔顺,还有就是EL2045也相当不错。前级校声我充分的听了很多的运放,各有特点吧,我说下自己的感觉:
OPA606,声音干净,偏软,平衡,不甜。没啥特点,偏干,不柔,声场稍窄。
OP42,声音稍微有点细碎,女声稍微甜点,低频还可以,定位不是太稳定,
AD847,声音冲,声场开,脆,太快,不平衡,不耐听,定位有点怪,
OPA627,声音平衡,定位稍前,润和细腻,甜美又那么点,但是和637比较差距还是有的。甜的有点不舒服,就感觉有的频段甜美,有的地方发干,有点压了频宽一样。不够舒展。低频不错,稍微少点,但是比前几个多了些,恰到好处。声场比较理想。
OPA637,这个真的是很好的,细节,声场,甜美度,低频,流畅的感觉,前几个都能感觉出点颗粒感,它这里基本一点都没有了。基本没什么挑剔的运放。
LME49710,这个也不亏是顶级的音频运放,声音比637稍微冷点,细节啥的定位一样不差,但是声音定位更细,低频相对更多点,声场的各个定位,层次更好点,但感觉都是用刀削开一样。太干净了。一样的润顺丰满。到这个地步就是口味问题了。没啥挑的了。
     627,637这样的运放Rf的值不要超过12K,我建议根据需要选择在12K到5K,组成大于8倍的正向放大,阻值太小声音发尖,低音发强发冲,太大发软,发绵。LME49710比较怪,在100K反馈时很甜美柔和,但是12K时发干,发冲,但是3.3K又变的甜美细腻丰满了,声场627在大阻值时定位很准确,但是637不行,声场发散,发混了,所以12K到8K的反馈电阻比较理想,其他的运放基本差不多。从100K到10K基本没啥太大的改变。637用好了真的是不错。不是吹的。前级缓冲校声很好。在每个运放的正负电源引脚都最短的安装了0.1UF的锡膜电容,声音干净真实。前级用二极管隔开后极,用了西门子越科的EPCOS的LL的125系列轴向,我也试验了RIFA等,声音就是西门子这个最平衡,细腻,很中规中矩。耦合电容用了ROE的MKP`1845的2UF的。整体很平衡。我也在板子上预留了安装顶级的V-CAP,战神等顶级电容的位置,可以用来校声。前提是后极的保证达到顶级,值得用这些高级电容,能发挥出这些电容的特点,钱不能白花,对不对?我可舍不得在个4556的电路上用个那么高级的电容。呵呵,这就是我的哲学,大家看下,没啥太高级的东西,从线到运放到电容啥的,没啥太高级的,都是大家都用的,都是不太贵的,二手的,新的啥的,但是配对,线路布局我很费心思了。特别在运放的选择上。中间的缓冲运放很关键,速度,控制力全在这里出来的。这就是6120的核心。我放大了10倍前级信号,然后用电阻衰减出十分之一来送到缓冲级做电流放大然后送入6120进行进一步的电流放大后来驱动耳机。
   不管是小生还是大声,整体的音色一点不变,定位一点不乱,很满意,HD800听了感觉比DT990还甜美太多了,温暖细腻多了。MX500在它的驱动下都表现出了想象不到的耐听和细腻润顺。舒服极了。HD800的声场真是舒服。相信用了好的耦合电容或者是CD会更上几层楼的,我的CD就是自己打磨的松下的PS860.我力求在线路和设计上来补偿器件的不理想,比如线材,电网干扰等,结果看来效果还不错。变压器我用了160W的EI变压器,四组15V输出。四组独立的7812稳压串联出左右双14.5V给6120,然后进一步给前级。但是要是装机箱真的需要做R型的,这个太大了。估计100W的就差不多了。大家看些图片吧。要是想做的可以和我交流。毕竟好耳机好买,好的耳放真的不好买。我还想把它作为推动前级来使用。呵呵,增益调整换个前级电阻就是了。等都装箱好在箱子上留个RCA实验下,呵呵。我给他命名为FL-HD800A1,取义为专为HD800设计的耳放,说第一版,实际已经三版了。呵呵,但是成品这是第一版,板子比较大,20*20CM了。等批量打板子时用蓝色的焊油,要是再用飞利浦的电容那么更是好看了,我想后极的电容可以考虑,要不留给大家进一步实验,板子上面积比较理想,电容防止相对容易。西门子的电容不错的,100HZ,1KHZ时的并联容量基本不变,10K时下降到一半,已经很理想了,很多开关电源的高频电解都不行的。大电容我都测试时写上了参数,这样配对容易多了。电阻我使用到电桥最后一位相差1才好。呵呵,有点苛刻啊。没用啥顶级的线材,顶级的金封运放,没啥高级耦合电容,没啥发烧的管子,都是几元,十几元的东西,最贵的就是ALPS的27进口电位器,46一个,OPA637之类的才二手15元以内一个。二极管不知道啥牌子的所谓的告诉管子。
     声音能让你感动那么就是可以了,这个东西没有绝对的完美的,根据个人的喜好选择理想的范围达到就是了。这样就是我的想法,下一步找机壳,再定制小点的变压器了,装箱就可以了,电路图等我慢慢画出来的再登上来。




LME49710作为前级运放时它的正端对地电阻要小,不要超过47K的好,要不输出的直流可能到3MV,我说的是运放的前级输出啊。这个耳放要是想开关机没声音就要加上个1237的喇叭保护板子就好了,等我再解决了变压器和机壳的问题吧。[attach]2145228[/attach]再来张近距离的特写。呵呵,这个是637的。看到细节了吧 下我为森海塞尔HD800做的耳放TPA6120A2

下我为森海塞尔HD800做的耳放TPA6120A2

下我为森海塞尔HD800做的耳放TPA6120A2

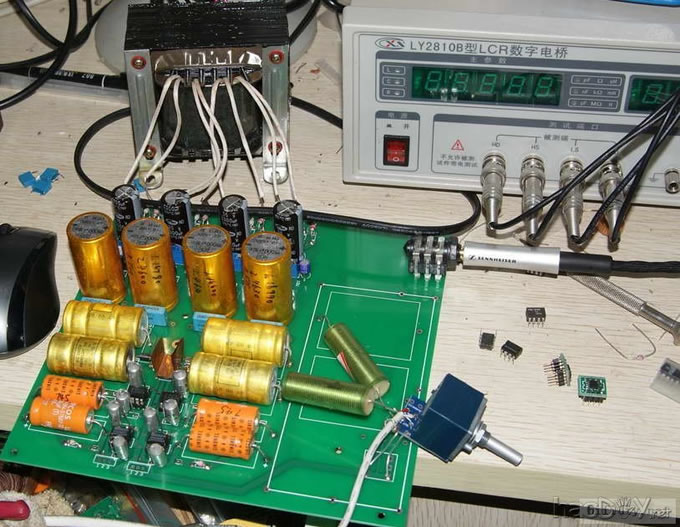

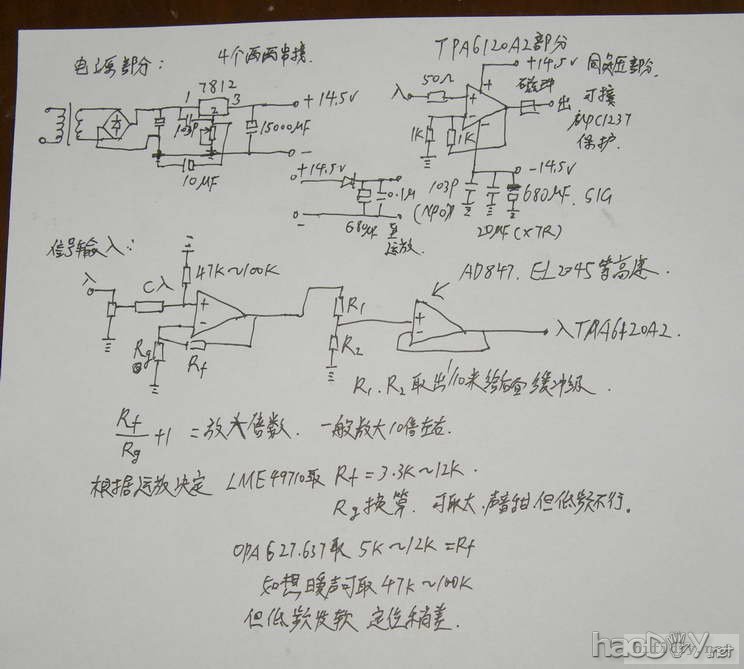

再留个位置等待发电路图。
下我为森海塞尔HD800做的耳放TPA6120A2

我不相信胆耳放就一定全面的好过我现在的耳放,呵呵,起码控制力和失真以及信噪比等绝对不行,另外现在的听感不会有一点晶体管的感觉。胆耳放我也听过,不过如此,现在其实最需要个好的机壳,好的耦合电容。那么就基本足够了

今天终于基本搞定了,虽然耦合电容一直没有太好的,但是整体的细腻流畅和音色调校很重要,特别对于每一部分的把握,LME49710真是个非常非常牛B音质好的不得了的运放,前提是你用好了它。TPA6120也是超级的牛B,但是绝对不是很多人觉得的那种样子,它还能更好,更好的很多。调校,。每一部分发挥到极限。

老电容有老电容的特点,其实很多老电容我测试了很不错的,根本不是一般的新电容能达到的。有新有旧的搭配才能合理吧。声音平衡中正才是我想的

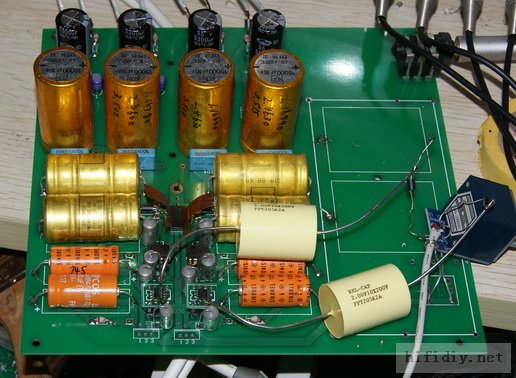

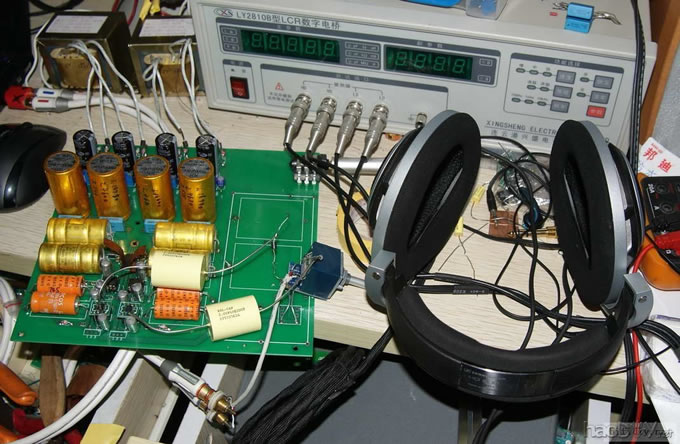

再来张装上的样子。
下我为森海塞尔HD800做的耳放TPA6120A2

下我为森海塞尔HD800做的耳放TPA6120A2

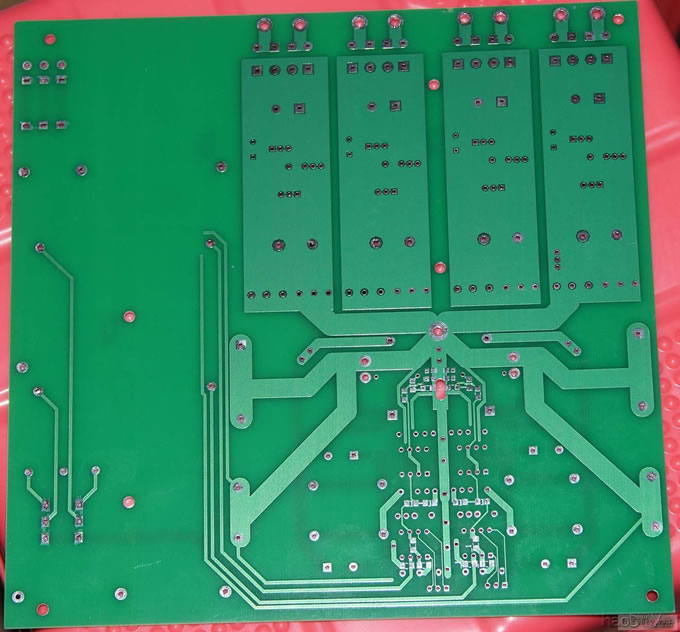

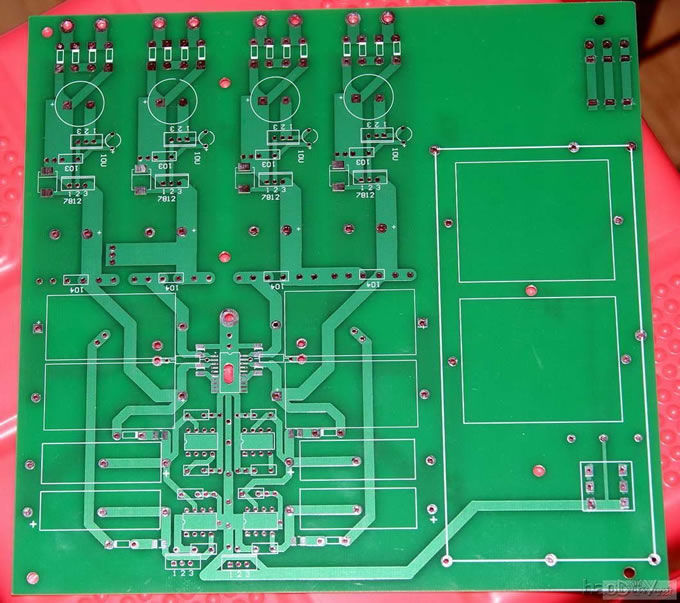

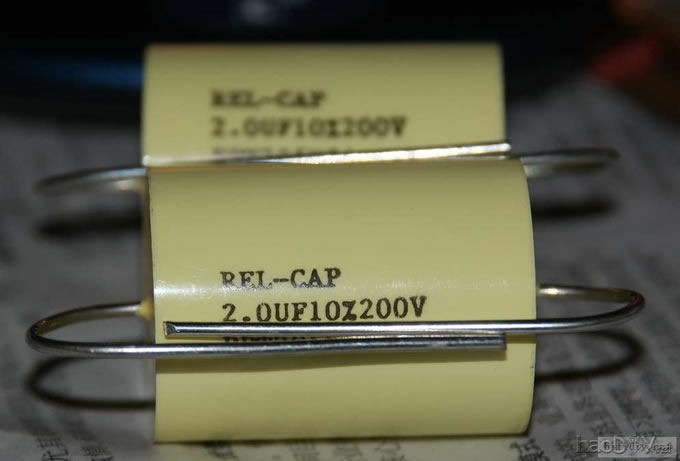

这个电容真的很真实,真实的你觉得好像没啥的感觉,舒服,但是高频不是那么的光彩,但是该有的都有了,参数上一点也测不出不足。真正的HIFI感觉。声场大的很还精确的很,信息很多,密度好还不颗粒粗糙,但是据说没有RT系列的顺溜,那种润色和光泽吧,但是该有的一点也不差。很很真实。想怎么润后面稍微的加点料就好说了,不会因为前面的不足靠后面一顿的进补,呵呵,好的东西不可说。该用是要用的,况且这个还真的不是太贵。要是我真的出耳放考虑使用好的东西,堆料堆好也真没那么容易。不信大家试试?谁说耦合电容没有影响?那纯属瞎扯。事实胜于雄辩。


下我为森海塞尔HD800做的耳放TPA6120A2

再来个刚刚换上去的变压器的样子,这回没有明显的温州特色了吧?我特意让他们用了0.9的线径,使用50W的铁芯绕制的。这个以上去声音更加的柔韧,弹性和动态感,高频感觉更加的顺溜,看来能量和瞬态响应真的不是说的,要实践啊。这个变压器是中间有层12V的绕组作为隔离,然后双线15V输出。线勉强绕进去的。
