来自德国的Hi-Fi耳机功放制作 5532耳放

时间:2014-07-04 18:36来源:未知 作者:admin 点击:
电路板、零件、测试全部完成,零件如下图: 这是一个来自德国的电路,零件数量极少,就从它开始吧。 许多人对音乐的爱好非常,但碍于经费及经验,而对DIY裹足不前,为了圆一下部份的小音响迷的梦,我试做了前面说的那个电路,先用万用板做了一个声道,没几分

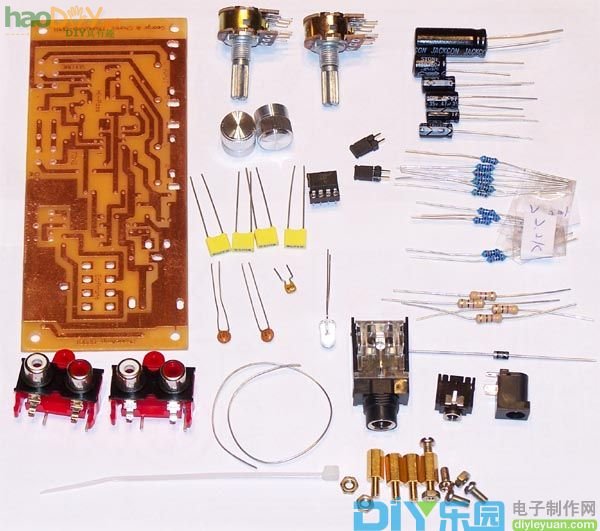

电路板、零件、测试全部完成,零件如下图:

 来自德国的Hi-Fi耳机功放制作 5532耳放


  这是一个来自德国的电路,零件数量极少,就从它开始吧。

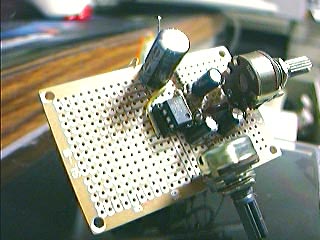

  许多人对音乐的爱好非常,但碍于经费及经验,而对DIY裹足不前,为了圆一下部份的小音响迷的梦,我试做了前面说的那个电路,先用万用板做了一个声道,没几分钟就做好了,这个电路其实是一个在德国卖得不错的耳机放大器,网路上的评价也不错,但对耳机放大器而言好的耳机的好坏在其中扮演的角色却不容勿视,我用CD ROM的AUDIO输出做为音源,用我的SONY MD所附的中等耳机来试机,发现这个电路的功率虽不大,但声音很耐听,只是我个人觉得好像高音的表现平平,再以普通的耳机试听看看,高音更是不行,以我的经验,一般的耳机跟高级的耳机最大的差异并不是一些广告名词中常看到的X-BASS重低音之类的,最明显的反而是高音部份能不能清楚的表现,而又不会过度,基于不是每个人都买得起好耳机的理由,我把电路做了一点点的修改,让我们可以在还没买得起高阶耳机时就可以听到较完美的高音,而且当你买得起时又可以还原电路的本色。修改后试听,真的马上有不一样的感觉,用我的中等耳机就有这种效果,当你完成后也可试试,装上JP1A及JP1B后跟未装上时的差异。除了这个明显的差别外,因为电路大还包含了音质调整(TONE CONTROL),也可随时调整自己喜欢的音质。

来自德国的Hi-Fi耳机功放制作 5532耳放


  以这些材料的成本来说,真的是物超所值,就像现在电脑杂志中常的的高C/P值,也不知原厂为何卖得那么贵,这个电路所用的OP AMP是NE5532,其实有许多其它的OP也不错,看个人的喜爱,所以OP的位置使用IC座,你可以试试别的OP或是厂牌,如TL082、OP2134等…替换看看。
  电路板也设计好,自己也完成了一个成品,为了符合安装的便利性和电路板的设计,零件的选择费了不少的功夫,例如大、小耳机的插座、RCA输入端子等… ,另外为了保持Hi-Fi的品质,电阻选用金属皮膜的电阻,并加上一个蓝色的LED做为电源指示,电源输入从外部经插座输入,所以套件中并不准备包含整流变压器,自己看看有没有以前用过而现在不用的电源整流变压器只要电压输出介于12~18V间,电流在300mA以上的就可以了,我自己就时常在社区的回收垃圾中捡到。

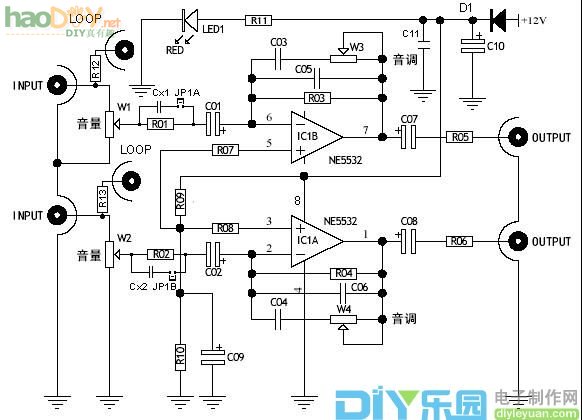

  以下是修改过的电路图,原图可至电路收集区下载比较看看有什么不同?

来自德国的Hi-Fi耳机功放制作 5532耳放



  零件清单
IC1-NE5532或TL082
R1,R2-10K
R3,R4-100K
R5,R6-47Ω/0.5W
R7,R8-10K
R9,R10-10K
R11-2.2K
R12-2.21K
LED-5mm蓝色
D1-IN4002
JP1A,JP1B-跳线

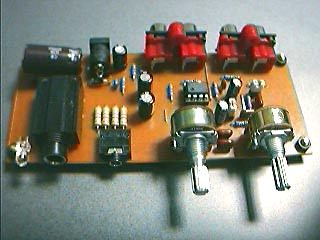

  经过了一番努力,做成的作品,尤其是零件库的设计花了最多的时间,但成果还算不错,毕竟成本这么少的情况下就能有这样的音质。

来自德国的Hi-Fi耳机功放制作 5532耳放
来自德国的Hi-Fi耳机功放制作 5532耳放

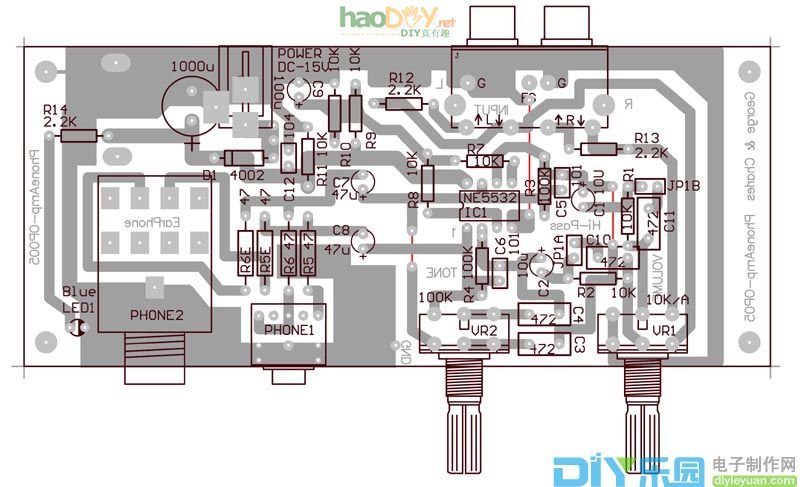

  零件配置如下:

来自德国的Hi-Fi耳机功放制作 5532耳放

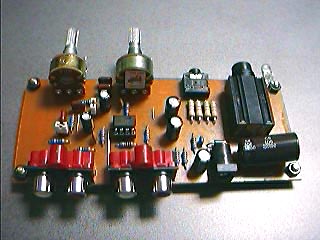

由于上图RCA座有时买不到,下面又改了一个LAYOUT适合使用另一型4个RCA插座的电路板,请参考。

来自德国的Hi-Fi耳机功放制作 5532耳放
