自制9V电池opa132运放耳机放大器耳放

时间:2012-08-26 21:13来源:未知 作者:admin 点击:
俯視圖:懶得把LED接出來就直接焊在板上,採用端子座是因為這是protype,要測試加上等化線路和不加的差別,接線方便,接下來的工作是設計更小更合適的pcb,把該省的都省掉,才符合輕薄短小的原則。 前視圖:用普通的塑膠盒裝兩塊洞洞板加上一顆9V電池,找不

俯視圖:懶得把LED接出來就直接焊在板上,採用端子座是因為這是protype,要測試加上等化線路和不加的差別,接線方便,接下來的工作是設計更小更合適的pcb,把該省的都省掉,才符合輕薄短小的原則。

自制9V电池opa132运放耳机放大器耳放

前視圖:用普通的塑膠盒裝兩塊洞洞板加上一顆9V電池,找不到更小的10KA雙聯VR了。(洞也鑽得很醜,耳機座用瞬間膠硬是粘上去)如果能買到這種VR就好了:

自制9V电池opa132运放耳机放大器耳放 自制9V电池opa132运放耳机放大器耳放



側視圖                                   試聽圖

自制9V电池opa132运放耳机放大器耳放自制9V电池opa132运放耳机放大器耳放

完成圖:

 自制9V电池opa132运放耳机放大器耳放

總結:

  1. 試聽器材: Rega Planet CD Player、耳機Audio Technica ATH-f15(四百多元)(計劃購入Sennheiser HD580)
  2. 加上等化線路個人覺得真的比較好聽,目前是訊號先經等化線路再至op部份。
  3. 如能更小更輕,搭配CD、MD隨身聽是很不錯的。



自制9V电池opa132运放耳机放大器耳放

自制9V电池opa132运放耳机放大器耳放

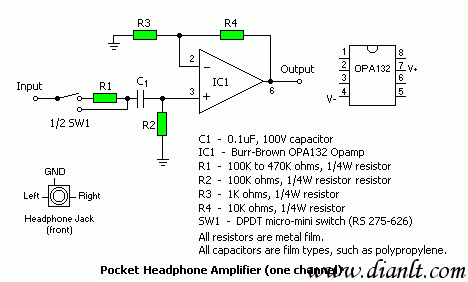

原製作IC採用OPA132,我則改用OPA134,待收到OPA132後再改,R2我用100K,再加上P1 10KA的雙聯VR,C1用Philips MKT 1μ,因為目前的CD Player增益夠大就把R3、R4拿掉,純當Buffer用。

電源部份:

自制9V电池opa132运放耳机放大器耳放

採用9V的電池,接上LED目前使用一般的LED,電阻、電容後,輸出+-4.5V供給OP使用。




新版本計劃及問題:

  1. 要lay縮小版的pcb,並加上部份增益,因為等化線路會減弱訊號(目前試聽環境增益足夠,但用隨身聽就不知道了)。
  2. 要有較小型的VR配合。(國內買不到也只好郵購了)

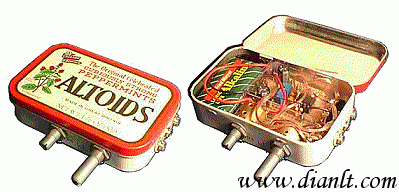

  3. 採用金屬外殼,有更好屏蔽更高的SN比。像這個糖果盒實在太帥了(不知哪買得到?)

自制9V电池opa132运放耳机放大器耳放

  1. 更好的小耳機座(不知哪有賣?)
  2. 合適的小型開關(不知哪有賣?)
  3. Low current LED(不知哪有賣?),目前採用一般的LED只有一點點亮度。
  4. 筆者經驗尚淺,請大家多多提供意見指教。
