首先要咯嗦下：本人酷爱音乐和电子DIY制作的作品很多，本着实用，经济的思想，追求完美的理验：如MBL6010+OPA549 HIFI功放，自己满意且一直乐在其中！TPA6102耳机放大器也是低成本，推低端耳机声音很不错，得到很多朋友的肯定！还有近段时间和轩阁开发的1794 DAC也得到很多朋友的肯定！

   此次论坛进行DIY大赛，也是本着“重在参入，交流学习”的目的制作了次作品，希望大家参入讨论，交流！

   言归正传了！

   首先作品起源：我也是经常出差在车上没有好声音太无聊，买了款MX2一体化了我的M6和手机充实了旅途！但一只被2个问题困扰：手机电池续航问题和手机的生硬声音！所以有了这个作品了！

   电路结构：

   3.7V 4800mA锂聚合物电池够我的手机在车上续航1天了，首先就有充电输出5V 1000的转换电路；电池要充电就要个充电电路；47耳放的音质不错且成本不高电路简单，所以选择了它；本来考虑用单升压电路来做电源但考虑到声音品质和可玩性，毅然决定上个同步升降压电路，最后还有些指示和接口电路，低电池报警电路！考虑设计成本在200元以内就可以了！

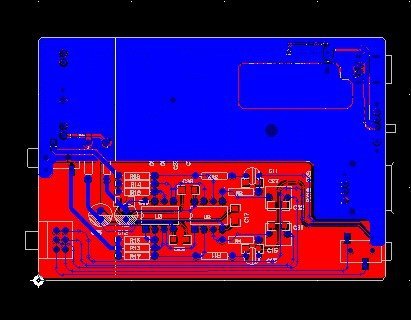

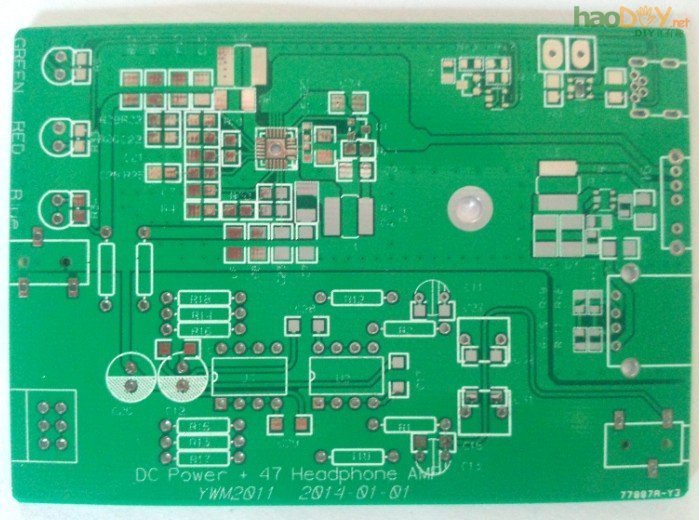

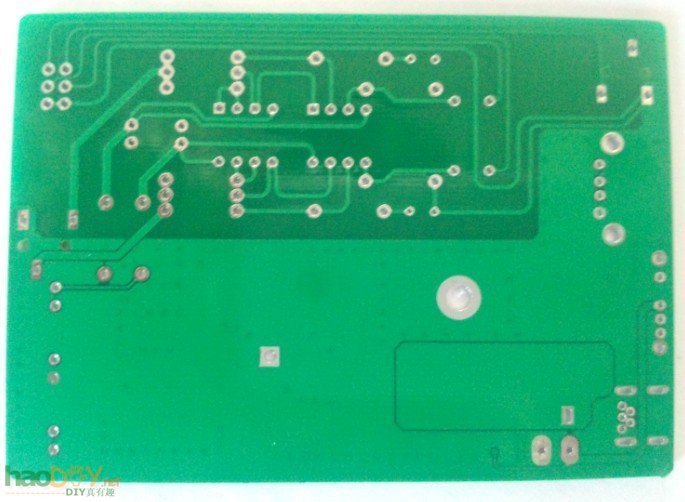

上点图片先（拍照技术不好请见谅）：     PCB：（大家看出了，丝印模糊不清！板厂告诉我说丝印线宽太小，我就真的无语了！）    画板的时候为了减少各电路间相互干扰采用了圆弧走线（我喜欢这种走线方式，工作上也如此；一句话有效果）

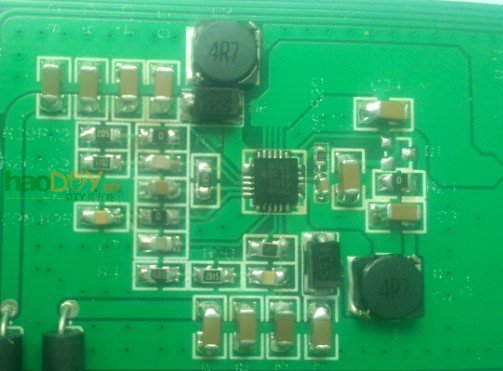

先焊上这个板的核心芯片：TPS65130/1（TI的同步升降压芯片）这个有点难度！坏过一片芯片和-块PCB板！

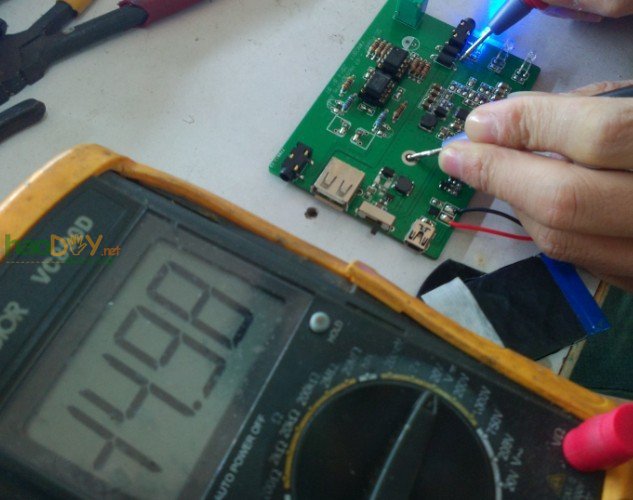

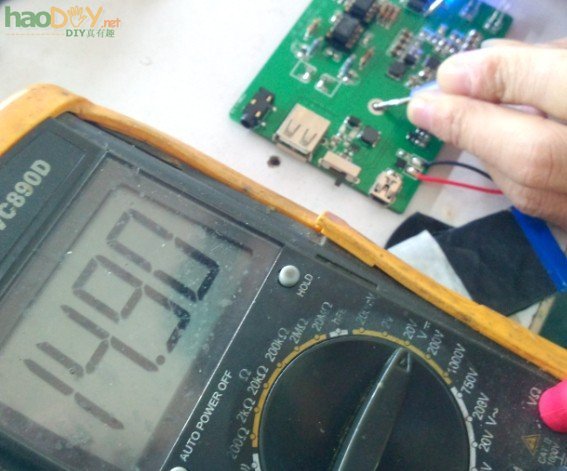

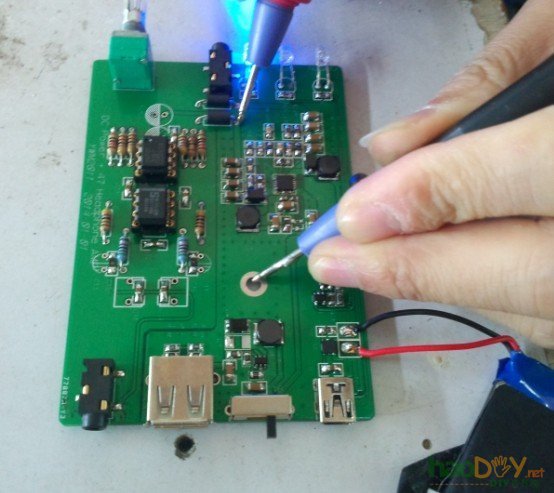

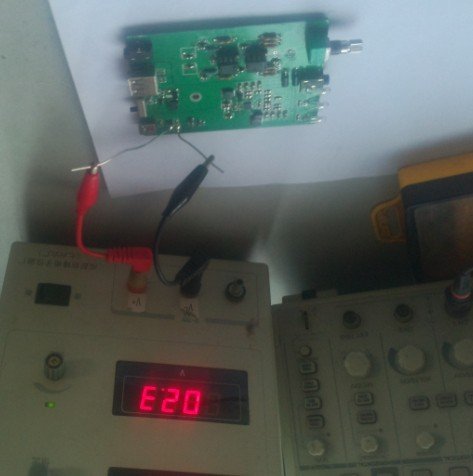

测试一下输出电压如图片（电压的精度还不错吧）：

再看看5V 1000mA升压电路

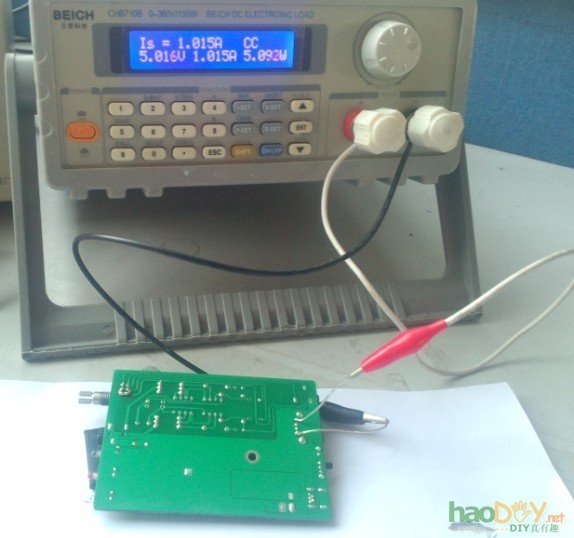

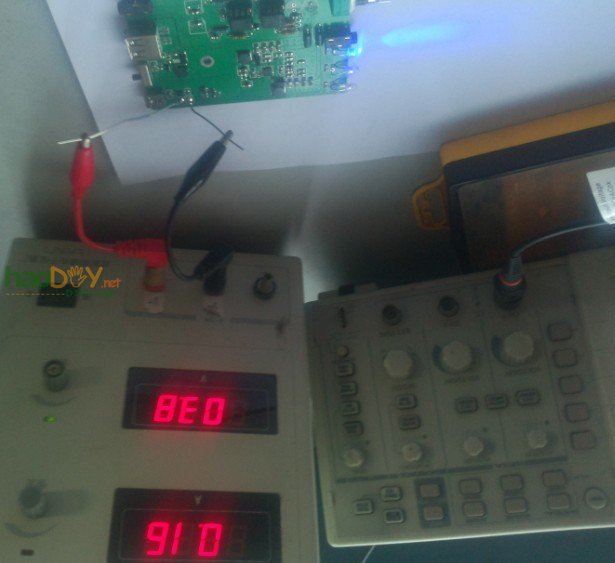

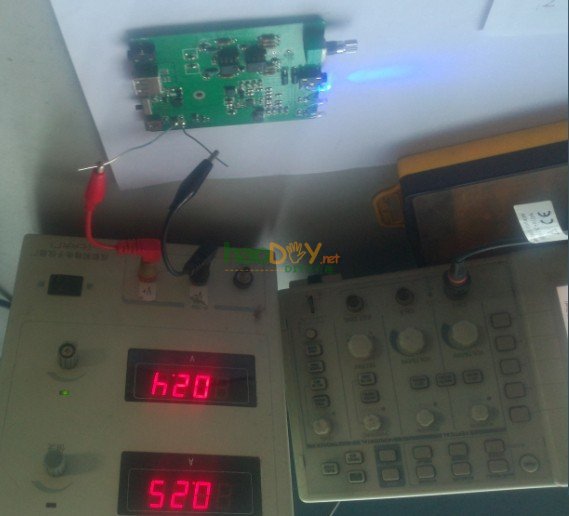

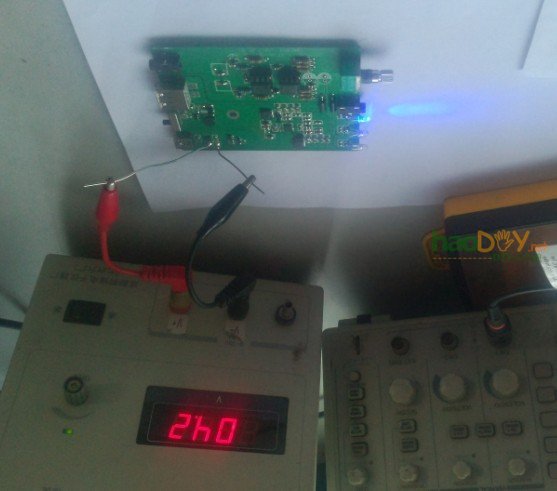

测试一下输出电压如图片（电压的精度还不错吧，而且支持 IPhone&IPAD 1000mA充电哦）：

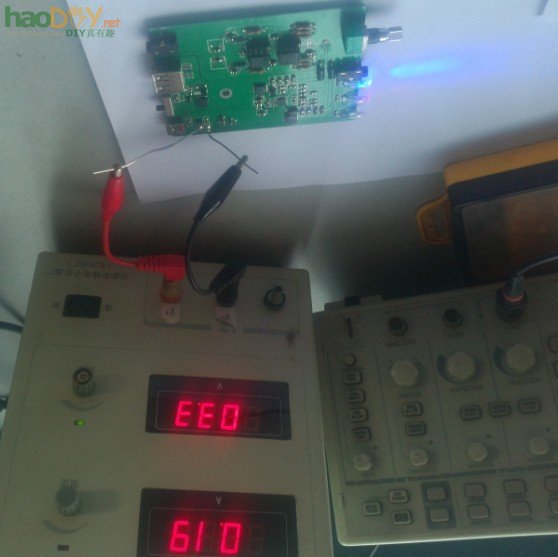

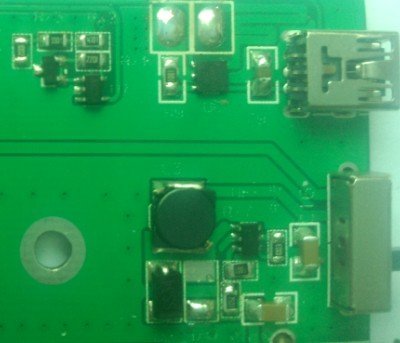

锂聚合物电池的充电电路（靠底部算热，特意加了铜皮算热/很多的移动电源就是算热有问题导致输入和输出电流不稳定）

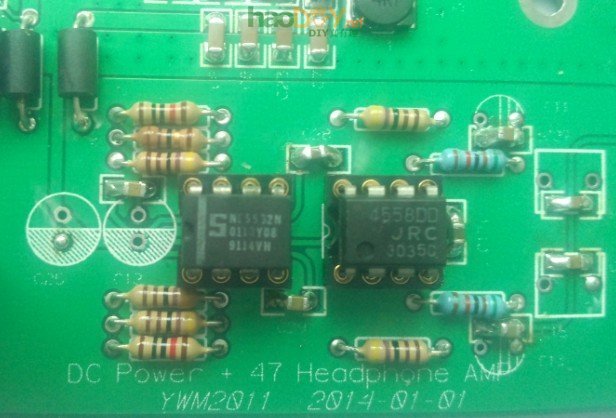

最后看看47耳机放大电路（增加了很多预留焊盘用来调声音的，加强了可玩性）


有个部分也要讲下，低电池报警电路(用的是TL431作基准参考电压，LM321来监测电池电压，3.3V报警红灯亮，3V LM321不工作自然灯也就不亮了)

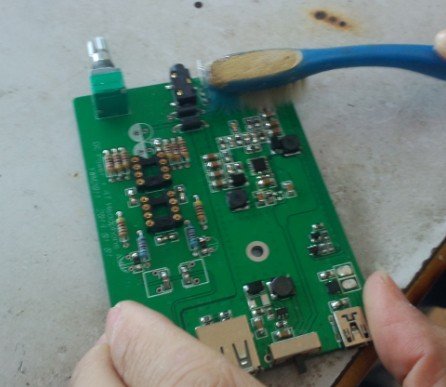

先洗洗板：

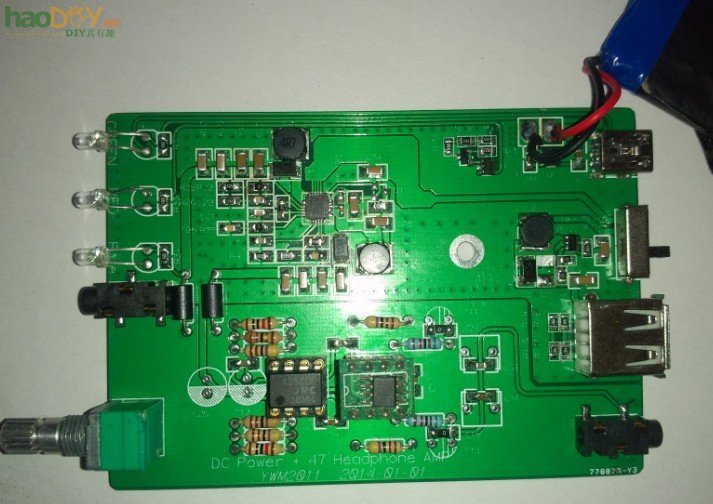

来个大团圆吧：（注意47耳放电路下面的铜皮完全悬浮的仅仅是屏蔽DC-DC电路的工频干扰）

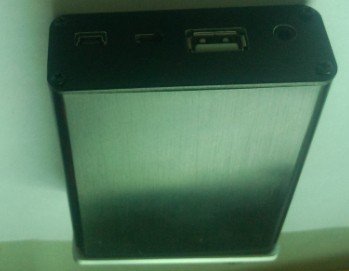

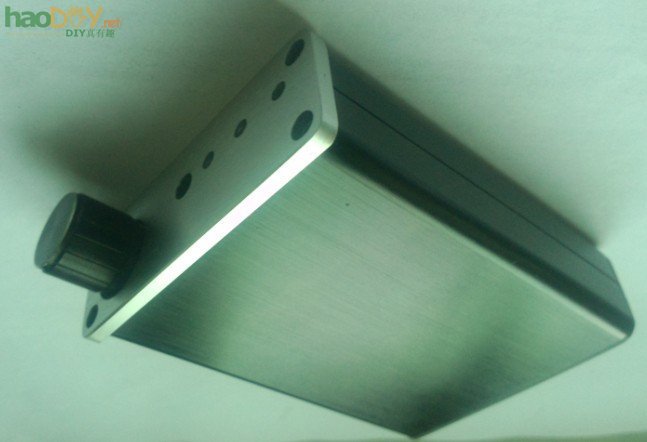

装完壳：

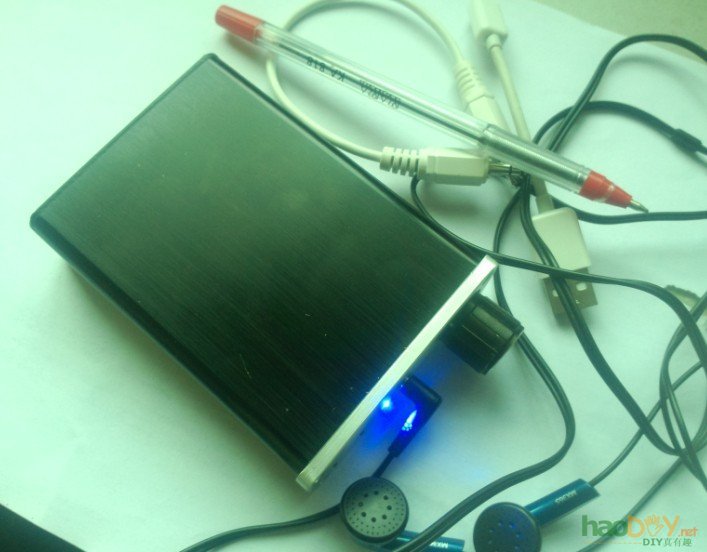

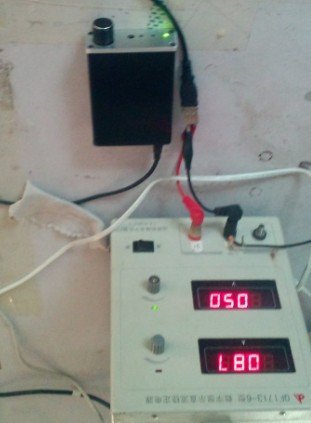

试用试听：

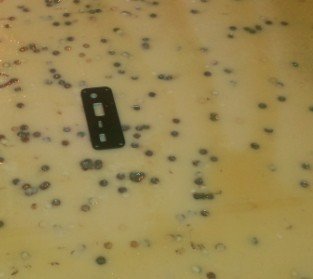

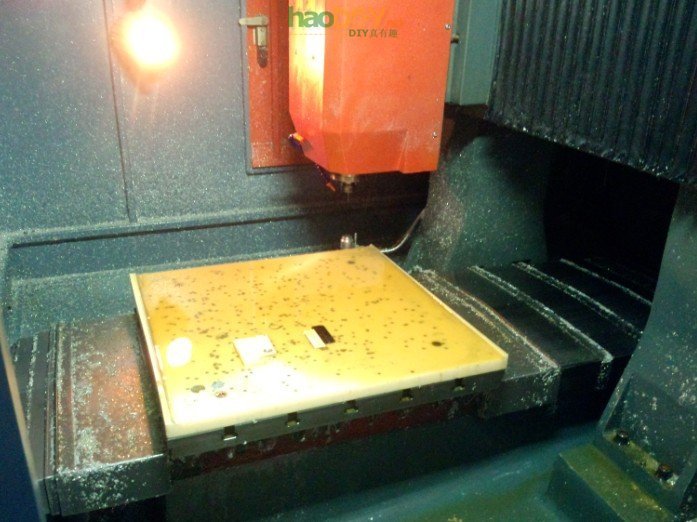

外壳方面：  这里要感谢我的同事他们了帮我画图帮我锣孔  看看电脑锣

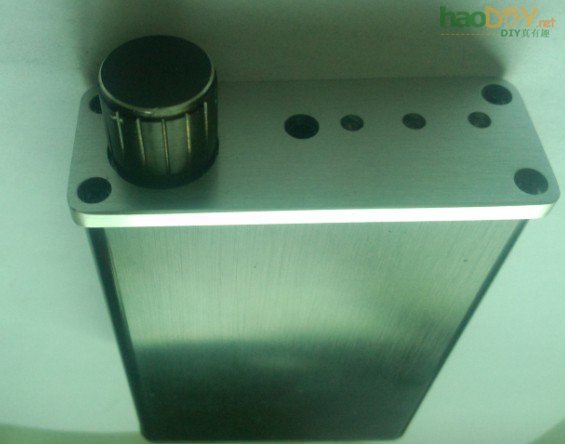

  看看出来的效果
  本来我想找供货商帮我开模充铸的，但费用太高背离了我的原则！等其他样品制作完成后我会发一台样品给论坛(木木)供坛友试听试用（当然运费要自理哦）
哦，对了，这个产品还在测试！结果会持续更新的！
