我对制作耳放耳机放大器的心得

时间:2012-08-26 22:14来源:未知 作者:admin 点击:
自从去年看了一篇以耳机为师的文章后,就打算买个耳机来听,以对比自己的音响系统,于是借出差的机会,到广州中昆买了这个铁三角的AD5,当时对比了AKG501和K100,HD580,用的都是欧博的器材,就是那部2000多的XXXX-20二房,由于怕延误飞机没有做太仔细的对比

我对制作耳放耳机放大器的心得


自从去年看了一篇“以耳机为师”的文章后,就打算买个耳机来听,以对比自己的音响系统,于是借出差的机会,到广州中昆买了这个铁三角的AD5,当时对比了AKG501和K100,HD580,用的都是欧博的器材,就是那部2000多的XXXX-20二房,由于怕延误飞机没有做太仔细的对比,就匆匆的买下了AD5,后来后悔了!但是欧博的二房外观我很喜欢,可惜用的都是国产的管子,所以也没有心情细听!回到海口后,就开始研究做个二房,按照欧博的图纸先做了个E88CC推EL84,用的西门子的E88CC和英国的EL84,和AB电阻作好后声音还可以听,就是有些阴柔,可能是机壳太小和电阻的原因,有交流声!几天后就拆了!一个月后,又开始了第二次制作,这次用的是分体电源,电阻也换成的汉高的,交流声几乎没有了,很安静!我实在是个善变的人,不久就玩够出手了!接下来,我开始研究5687的直偶线路,成功了!结果比EL84好很多,尤其是纠正了AD5低频响应慢的问题,说实话AD5这个耳机,声染色比较严重,低频速度慢,声音散!针对这个问题,我又对电源改了几次,最后还是有效果的!
我对制作耳放耳机放大器的心得

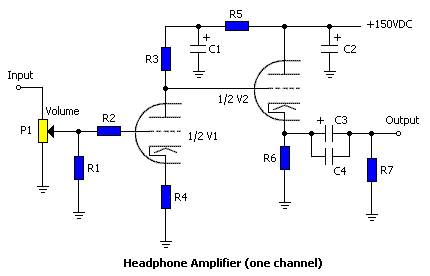

轮到现在这部耳机了!最初,我就想做这个线路,当时是在胆艺轩图库中找到,发现线路设计的很好!而且有人实践过,对此线路的评价很高,连接:我对制作耳放耳机放大器的心得http://www.valveart.net/dvwz/list.asp?id=105,大家可以看看!直偶的线路好在声音的速度感上和节奏感上,活生干很好!的确,上次做的5687也是直偶的线路,这一点无可非议,因此我连那筹划了半年之久的2A3单端机也是采用直接偶合的线路,来配合我的全频喇叭!
元件的搭配的使用上,我用上了DAEL的金属电阻,原机用的是普通的金属电阻,我没有高烧到使用RMG或者CODDECKE电阻主要是因为其成本太高,一个电阻要几十元,虽然我知道像耳机放大器里元件对声音的影响是很大的!电源牛我用两个!一个负责高压,另一个负责灯丝!都是在二手论坛上找的,现在看来,如果用上更好的电源牛,声音一定会有进步的!值得一提的是高压整流滤波方面,我没有使用阻流圈,主要是不想让电源的内阻太大,这样虽然可以使电源更干净,但是没有好的阻流圈,还不如不用,我曾经在这上面吃过亏的!滤波电容用手头现有的JENSEN的电解,做成∏型滤波,使用1点接地,没有用直流灯丝供电,其实交流灯丝处理好的话,不但使声音的活生感更好,而且还对管子的寿命有好处!
说到机器的外观,我还是比较有发言权的,我开始之所以迷上胆机,大部分的原因是因为胆机的外型,还记得小时侯做那些LM1875,3886集成公房时,外型单一到最后我玩得没有兴趣!呵呵!这部二房是我做的第8部电子管机器,以前的每一部机器的外观,我都很仔细进行设计,对比!收藏的机器外型图片,也有几个G,最初我看到这种亚克利材料时就打算应用到胆机的外观上,看过几部国外的LP和公房面板也是用这种材料的!于是设计工作正式开始:
1 首先根据元件大小和电路设计外观和具体尺寸,用PS制作外型图纸!
2 仔细考虑机箱的安装组合方式!
3 设计上下面板,最好用CAW!制作出1:1的实际尺寸!到亚克利板加工厂加工上下板!
4 设计金属内壳,也是用CAW制作实际尺寸,包括开空位置的大小等!!然后到工厂加工!
5 对暴露出来的金属进行美化!我用的是黑色的皮革粘在上面!有条件可以烤漆!
6 组合机箱!
7 开工!!!!!
要注意的是:亚壳利板不耐划!安装时要注意,以免刮花!

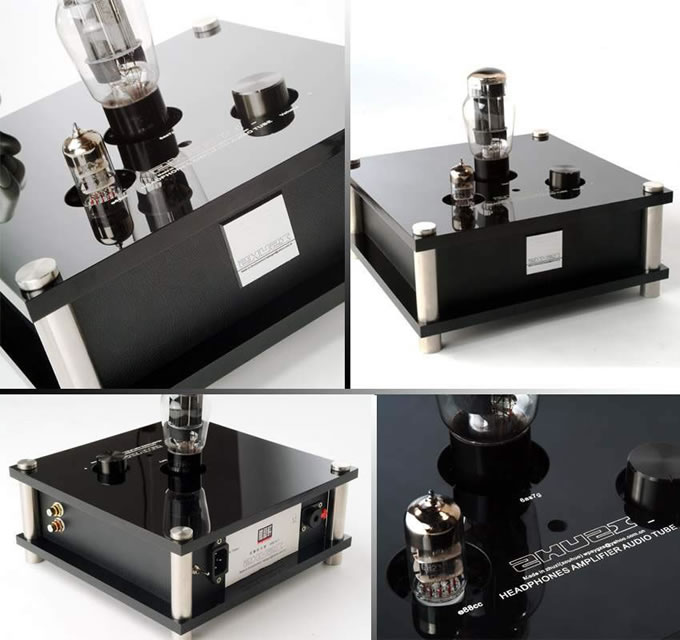

机器做好后,我很兴奋!抱到公司的影棚拍了下面一组照片,贴在网上和大家分享,呵呵没想到大家的反映还不错!
当天晚上,几个发烧友来玩,又帮我改进了电源部分,增加了一组滤波,把原来交流声清除了,现在的机器,声音背景已经很干净了!几乎听不到交流声!听音结果,我的感觉是这样,中性,控制力好,换管子的差别很大!!!我目前最满意的配置是RCA的6AS7G和西门子的金脚E88CC,回忆当时听欧博XXX-20时,感觉这台机器少了几份火气!因为EL84本声就有些燥!在加上当时用的都是国产管子,所以我听到的XXXX-20不如这部,本地有位发烧前辈,有SETX的静电耳机好象是4040的,7000多在香港买的,我和几个发烧有一侄的感受是HIFI感无敌,高频透明度极高,就是不耐听,音乐感情也不行!和这个比,起码我这部机器是有血有肉的!海南玩耳机的实在是太少了!身边也没有别的耳机二房做对比!实在遗憾!我和身边的几个朋友的听感就是这样!如果时间允许的话,能进行深入调整,我相信这部机器的会更好的!
以上就是这部机器的制作过程和外观设计心得,希望能对大家DIY时有些帮助!
本文由胆艺轩论坛的走火兄写作。 (责任编辑:admin)
