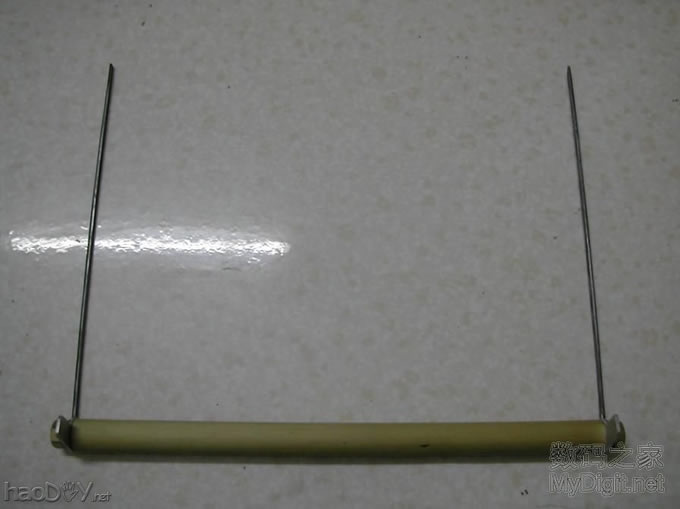

毕业时同学有一台很老的笔记本，外壳坏了，显示屏不能立起来，于是就买来自己DIY一个外壳。 一、打造笔记本骨架 用铁丝、竹筒、铝片、铜螺栓、牛皮垫圈制作笔记本液晶屏支架，原设计是将电池放于竹筒内，并将竹筒设计为提手，后放弃。

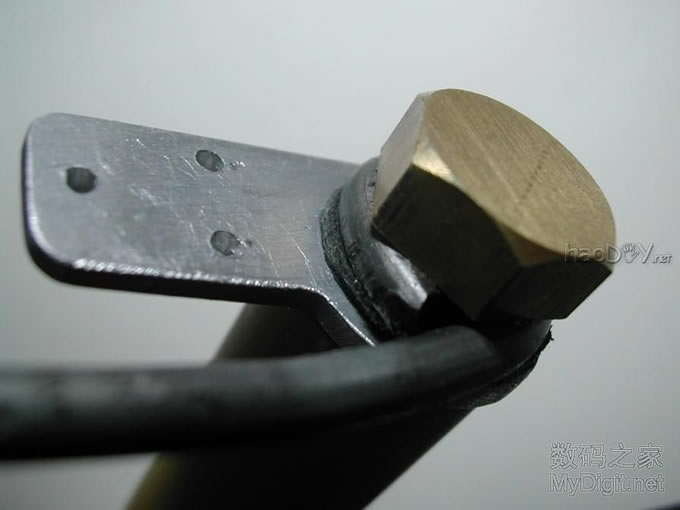

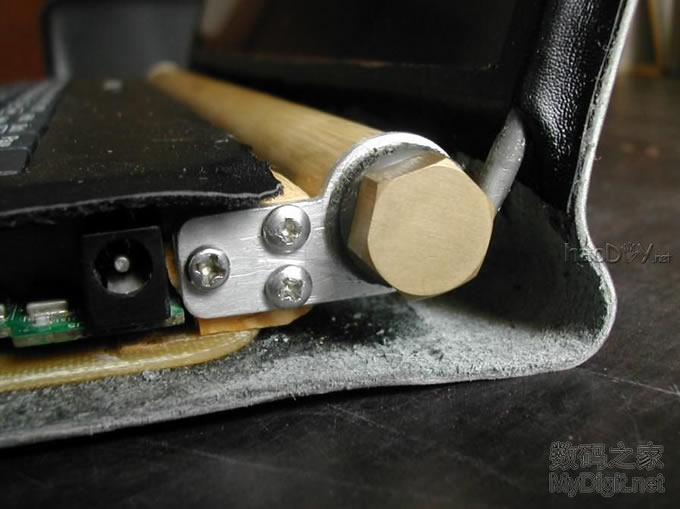

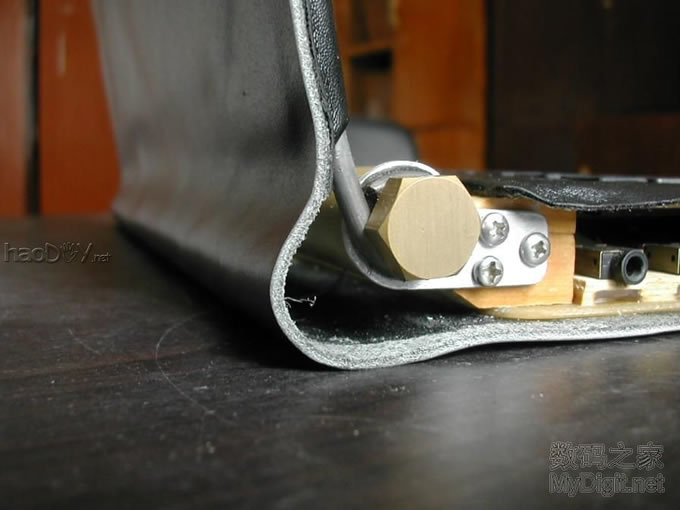

转轴部分特写

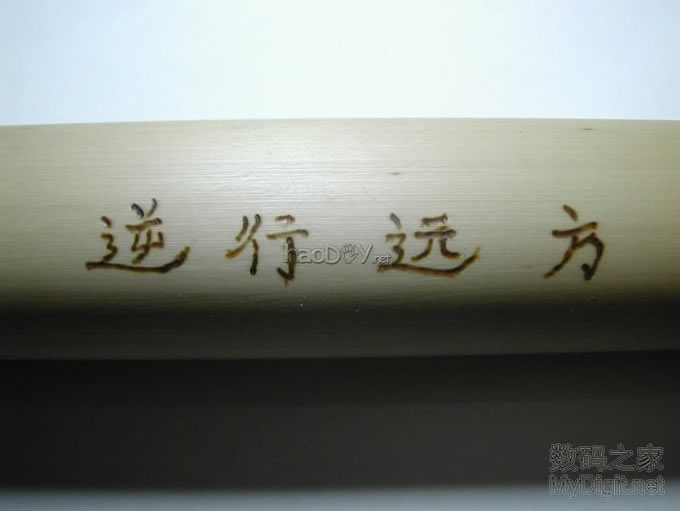

本人网名，先用铅笔在竹筒上描字，再用电烙铁烫写，不过字太丑，见谅

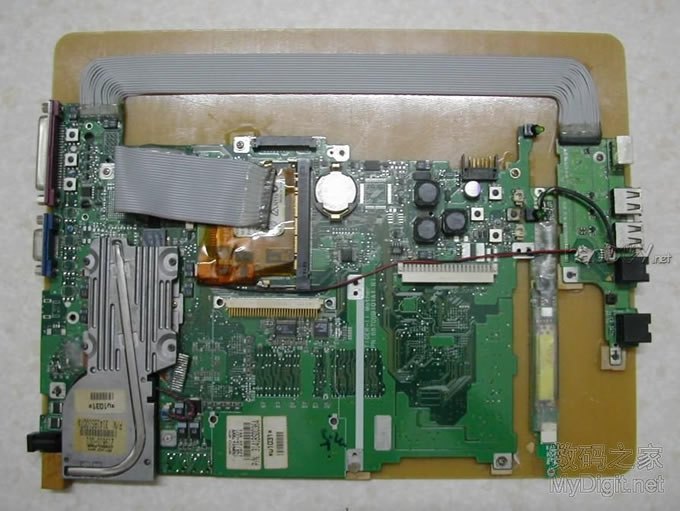

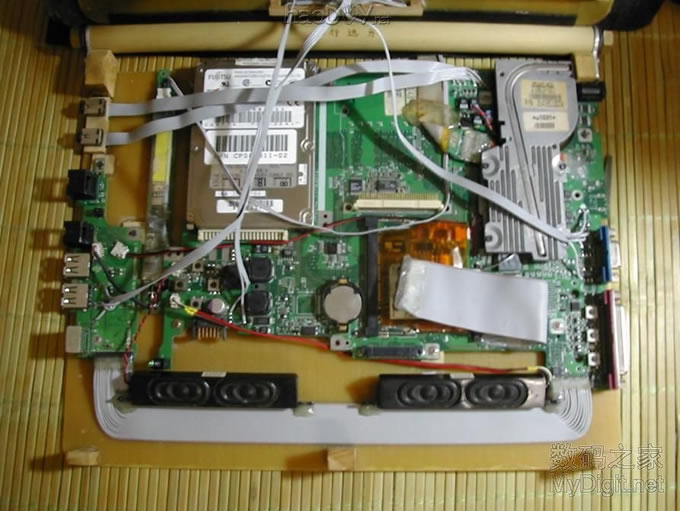

用玻纤板制作笔记本底板，去掉光驱和电池，为减小整体体积，改动了部分电路的布局，用排线将分开的电路焊接起来

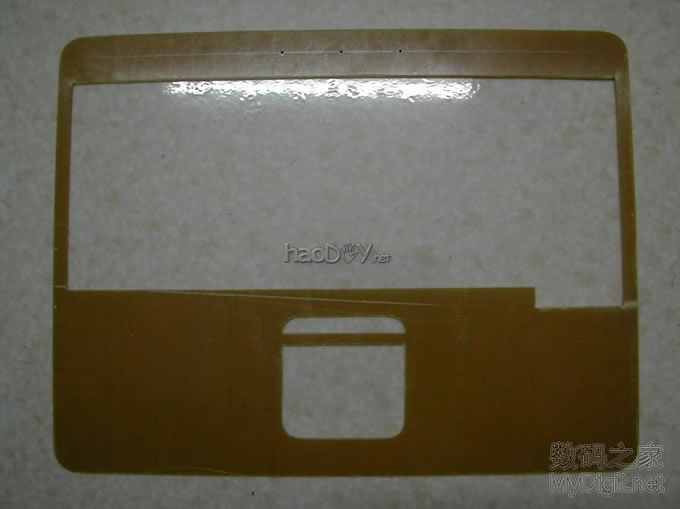

用玻纤板制作笔记本上面板，并在键盘、触摸板、左右键的位置挖孔

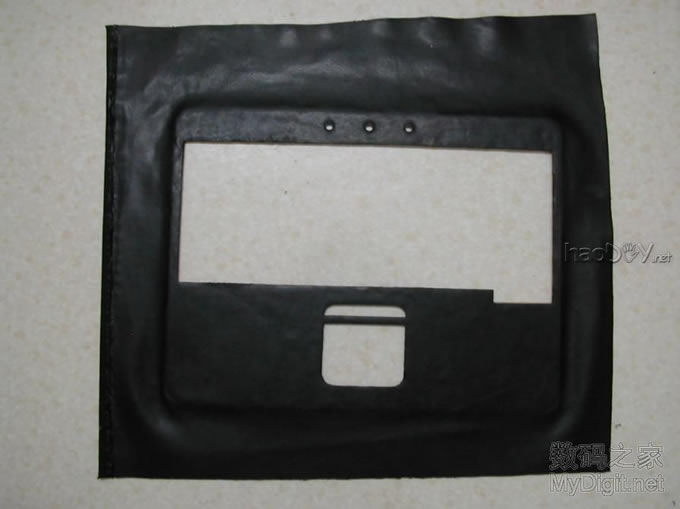

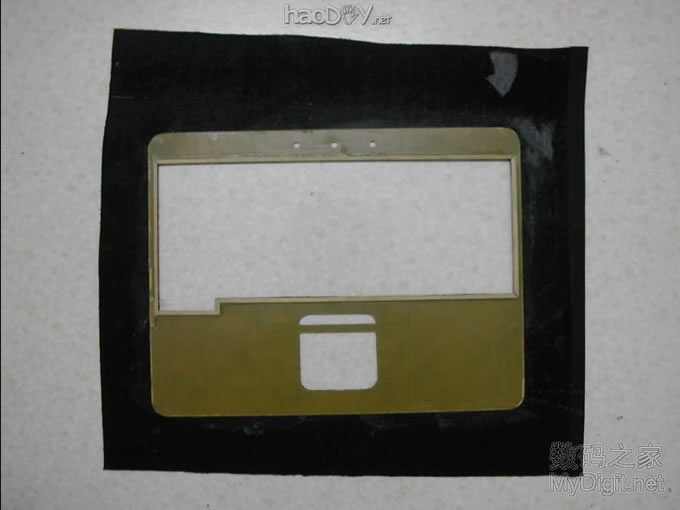

粘上皮革，并挖孔
正面效果

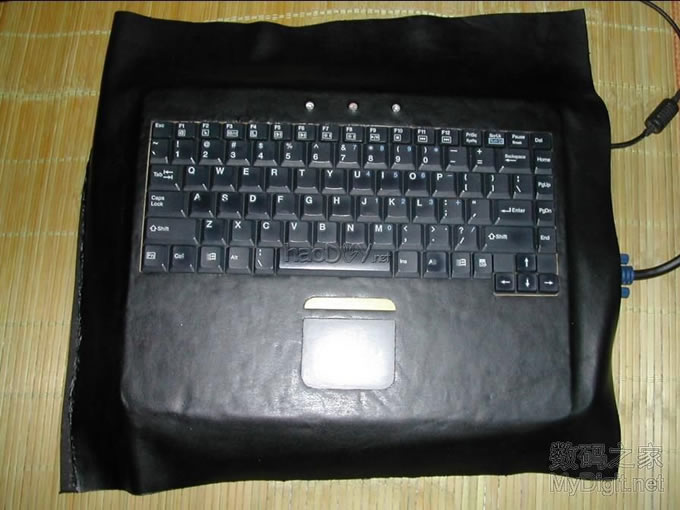

装上键盘、触摸板、左右键效果

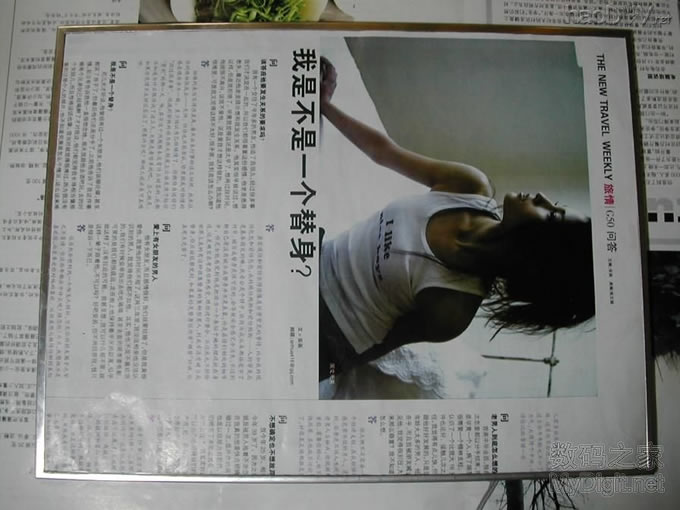

裁剪合适大小的纸覆盖住液晶屏

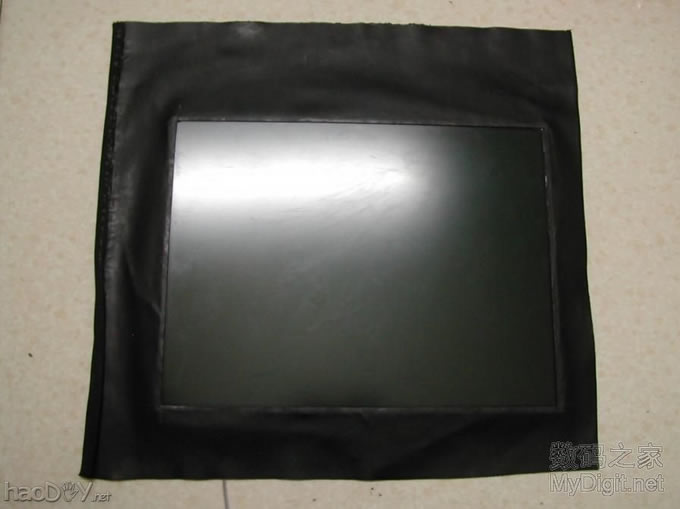

在液晶屏金属边框上粘上裁剪好的皮革

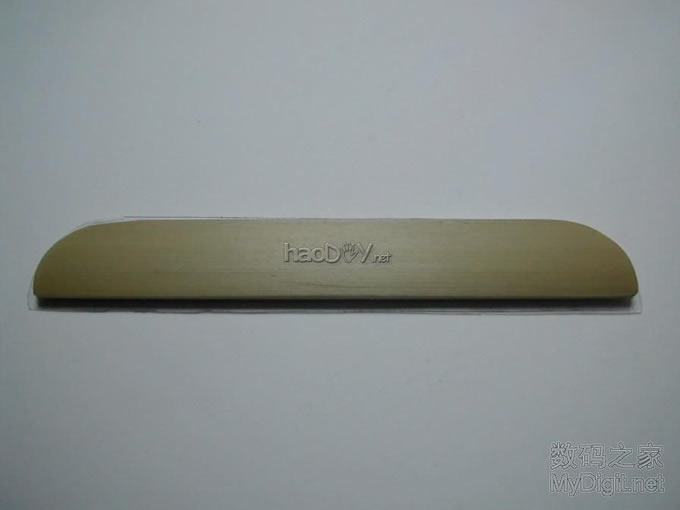

二、制作按键 左右键使用竹片制作，底部粘上塑料片防止掉出

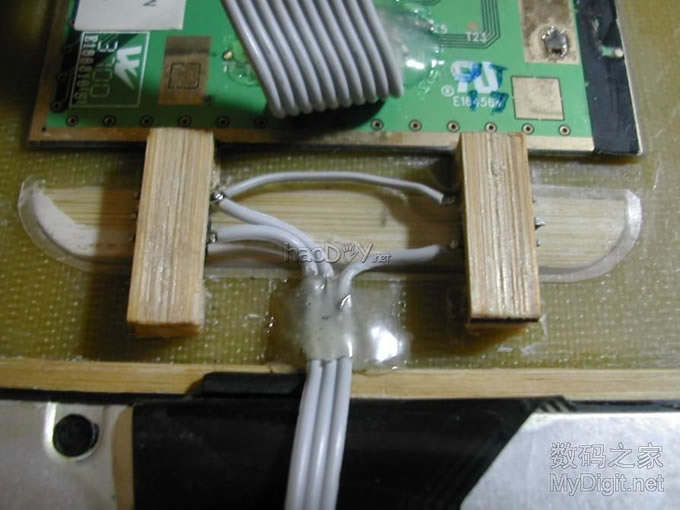

内部接线固定

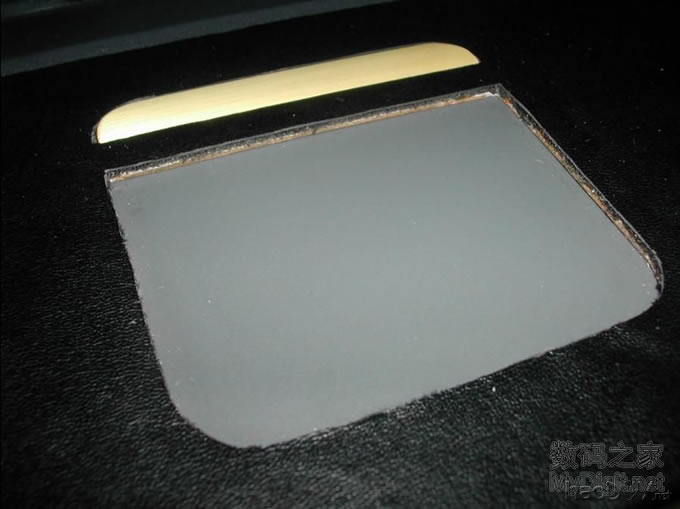

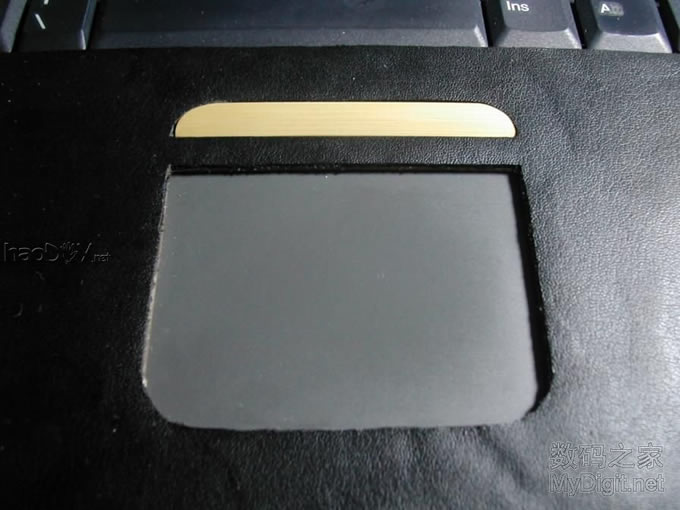

触摸板和左右键效果

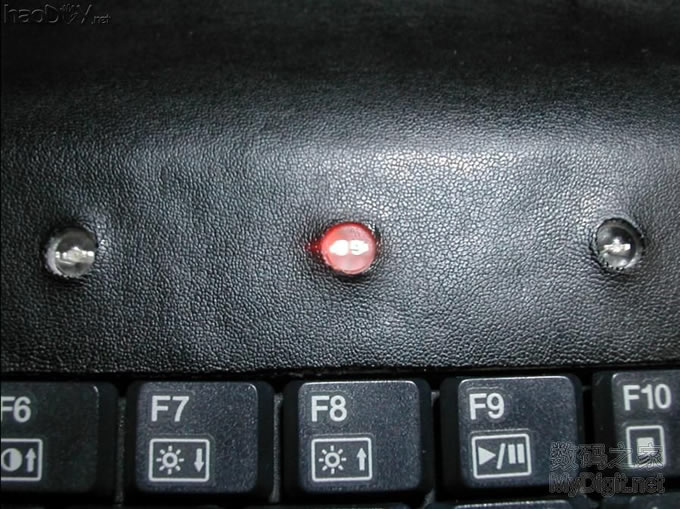

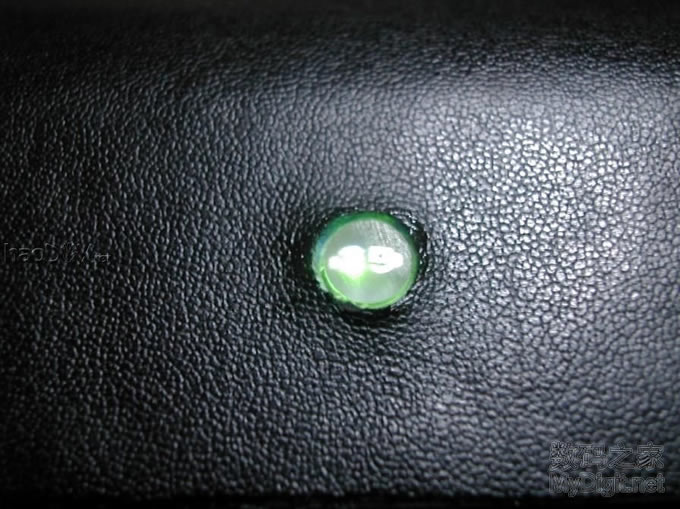

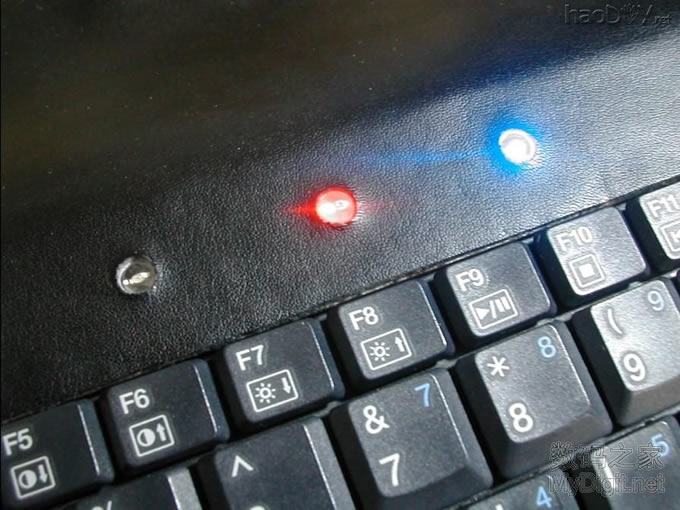

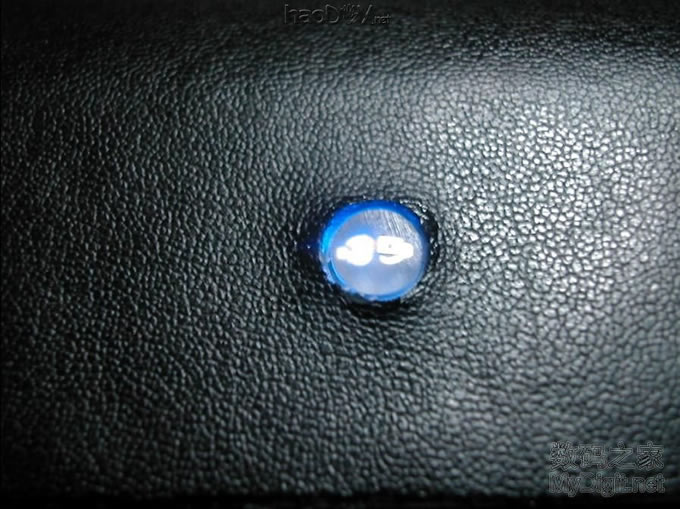

把LED灯直接作为按键按钮，电源键使用了呼吸灯，电源接通就会发出逐渐变化的彩色光，很好看

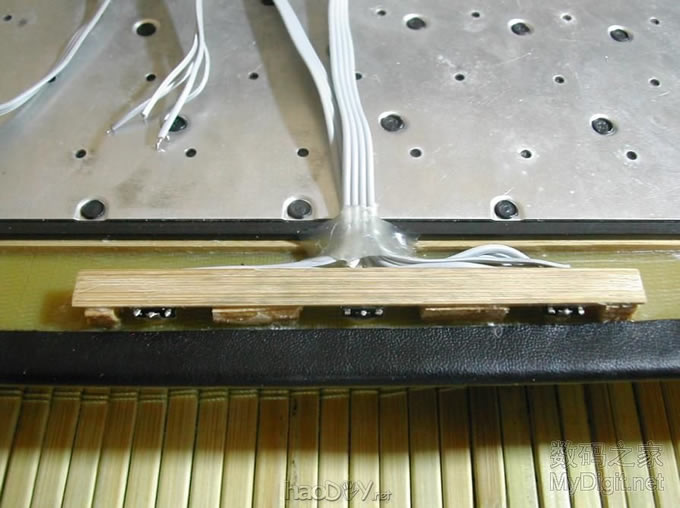

按键内部接线
三、排线的延长 电路重新布局后，显示屏排线转换了90度的位置，长度不够，做了延长，原来的排线插座损坏，直接焊接

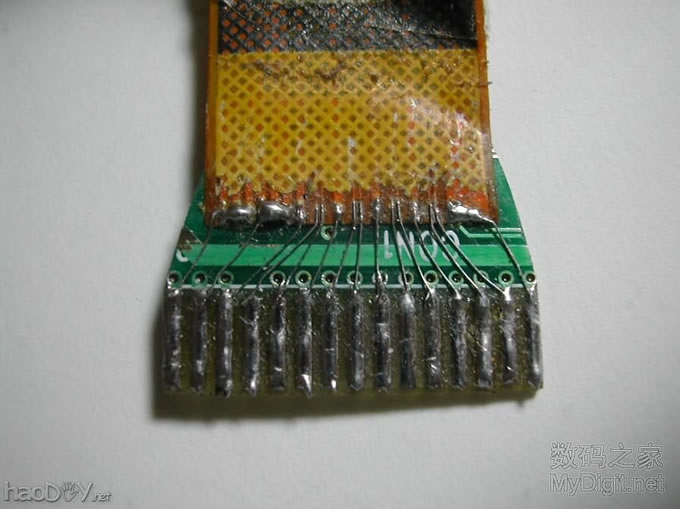

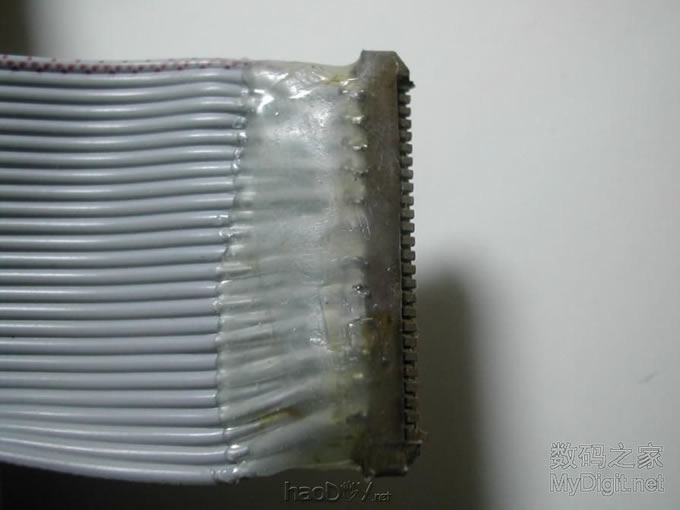

排线太密不方便焊接，就用这个方法

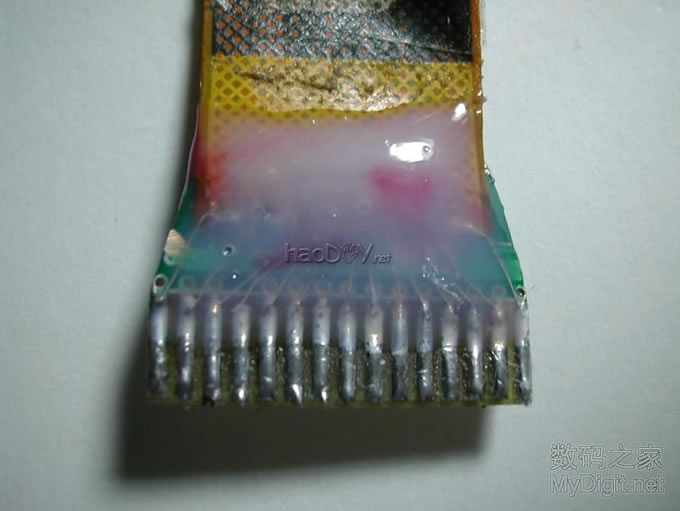

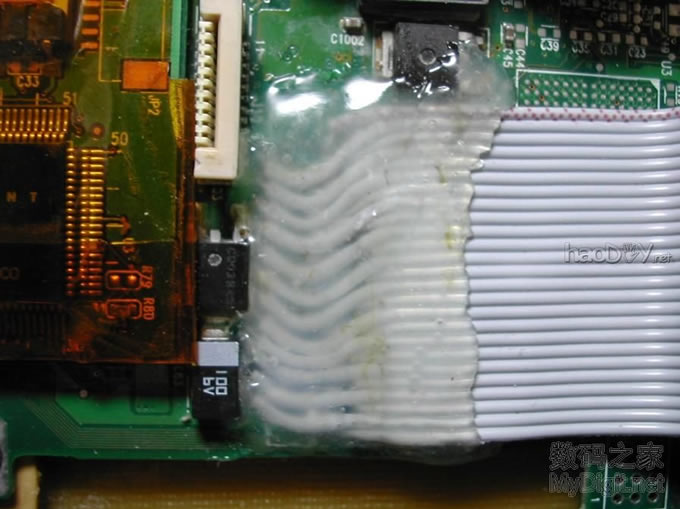

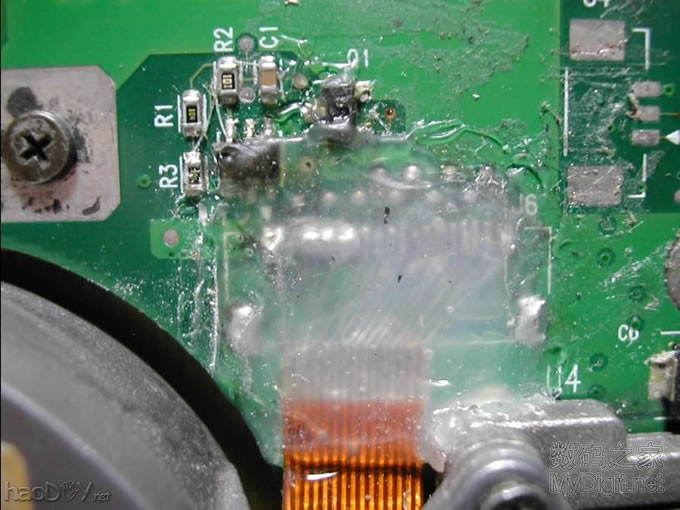

用AB胶固定

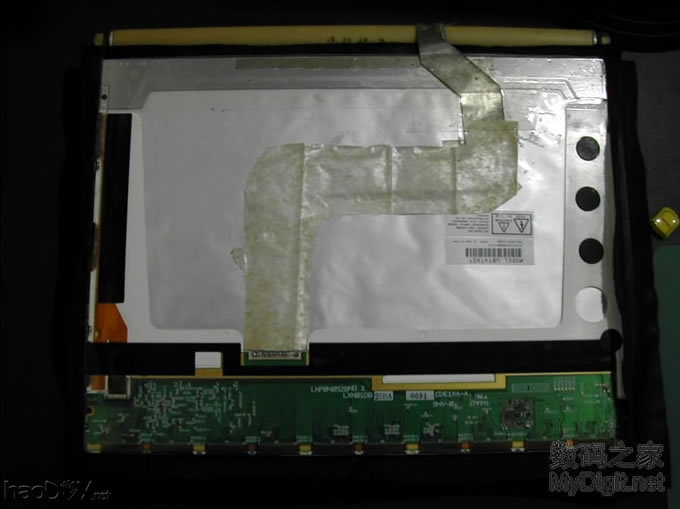

背部也用排线延长，并用锡箔纸做屏蔽
延长键盘排线

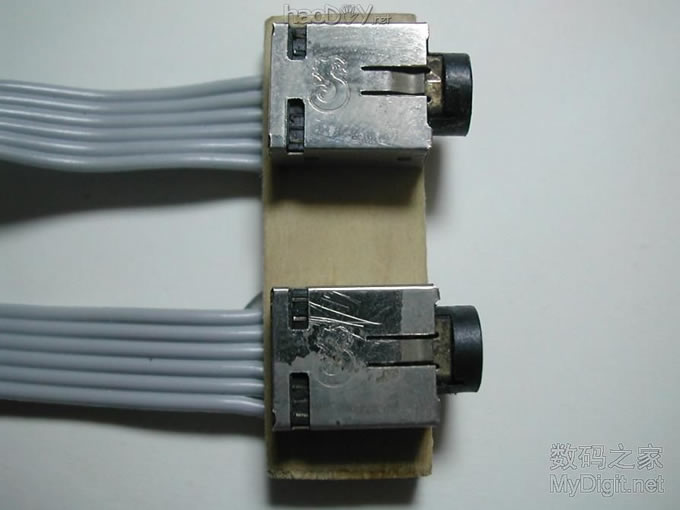

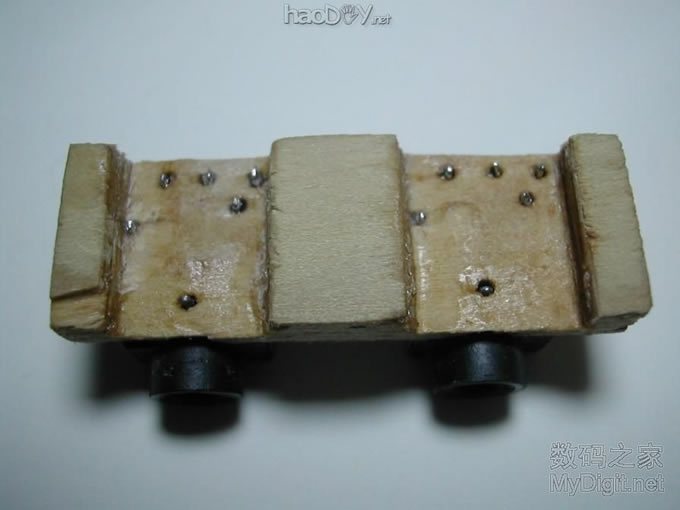

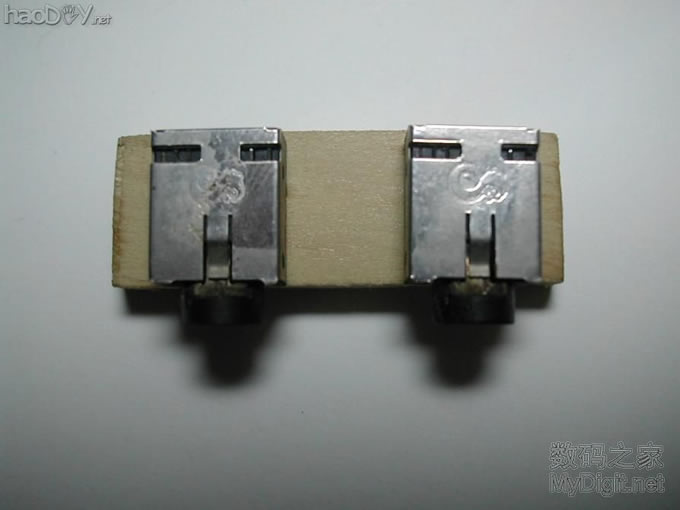

耳机插口被竹筒挡住，移到侧面来，用木头做底座

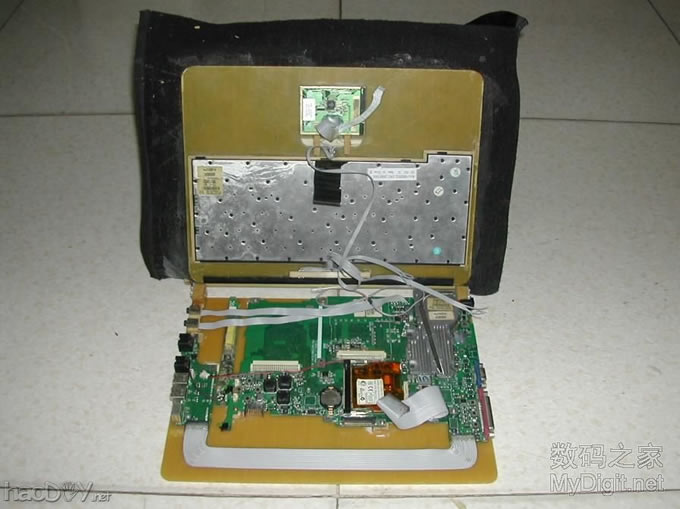

四、总装 内部凌乱的接线
合并

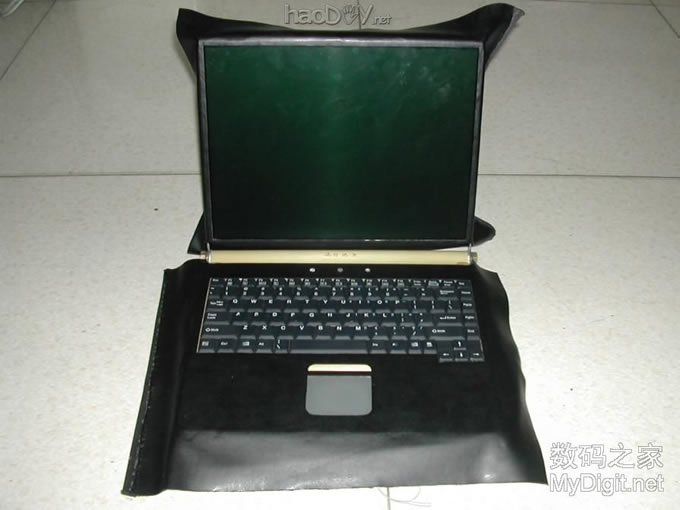

用真牛皮做外面的“壳”，切掉周围多余的皮，转轴处是空的，便于散热，侧面会密封，但也会留适当的孔散热
