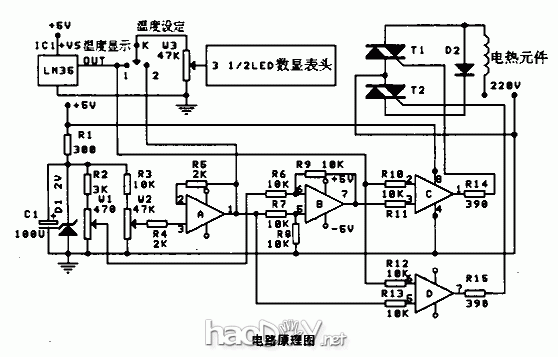

先容一种具有简朴人工智能的温度节制电路，行使该电路举办温度节制时，只需将开关打在2的位置，通过设定节制温度，并通过3位半数显表头所表现的温度值，即可准确地节制温度，使得温控操纵变得异常利便。一、电路事变道理电路中行使LM35电压型集成温度传感器，使得电路变得异常简朴．

LM35是一种内部电路已校准的集成温度传感器，其输出电压与摄氏温度成正比，线性度好，迅速度高，精度适中．其输出迅速度为10.0MV／℃，精度达0.5℃．其丈量范畴为-55——150℃。在静止温度中自热效应低(0.08℃)．事变电压较宽，可在4——20V的供电电压范畴内正常事变，且耗电极省，事变电流一样平常小于60uA．输出阻抗低，在1MA负载时为0.1Ω。按照LM35的输出特征可知，当温度在0——150℃之间调动时，其输出端对应的电压为0——150V，此电压经电位器W3分压后送到3位半数字表现表头(由ICL7107及有关电路构成)的检测信号输入端．在输入端输入的电压为150V时，通过调理电位器使表现的数值为150.0,经调解后数显表头表现的数值就是实测的温度值．温度节制选择可通过电位器W2来实现．通过调理W2可使个中间头的电压在0——1.65V之间的范畴内调动，对应的节制温度范畴为0——165℃，完全可以满意一样平常的加热必要。将开关K打在2的位置，电位器W2中间头的电压颠末电压跟从器A后送到数显表头输入端来表现节制温度数值．调理电位器W2，数显表头所表现的数值随之变革，所表现的温度数值即为节制温度值．电位器W1为预控温度调理，其电压调理范畴为0——0.27V，对应可调理温度范畴为0——27℃．此电位器调解后，个中间头的电压与电位器W2中间头的电压别离送入较量放大器B(放大倍数为1）的反相及同相输入端，B输出端的电压为二输入电压之差．此电压对应两个设定的温度值之差．譬喻将W1调至0.10V，对应温度10℃；将W调至O.80V，对应温度80℃．B的输出电压为0.70V，暗示温度70℃．此电压与集成温度传感器输出的电压送到电压较量器C中举办电压较量．当LM35输出的电压小于B的输出电压时，C输出高电乎，可控硅T1因得到偏流一向导通，交换220V直接加在电热元件两头，举办大功率快速加热．当LM35输出的电压大于B的输出电压而小于A的输出电压时，表白现实温度已靠近节制温度，C输出低电乎，可控硅T1因无偏流处于截至状态，电压较量器D输出高电平，可控硅T2仍处于导通状态，交换220V必要通过二极管D2加在电热元件两头，举办小功率慢速加热(此时的加热功率仅为原本的25%)．当现实温度上升到80℃以上时，LM35的输出电压大于0.80V，电压较量器D输出低电平，可控硅T2也截至，电热元件断电．因为此时加热功率较小，加上散热浸染，温度不会大幅度上升,着实际温度在节制温度阁下一个很小范畴内颠簸，这样就实现了温度的较高精度的自动控二、行使中的留意事项1．开关K在设定节制温度时在2的位置，正常加热节制时在1的位置，数显表头表现现实的温度数值；2．电位器W1、W2行使平凡有机实芯电位器即可，电位器W2可以行使多圈带指示慎密电位器，并安装在面板上以别离调理；3．可控硅T1、T2选择耐压220V，电流大于现实事变电流的双向可控硅，并在行使中加散热片散热，以防过热破坏；4、D2的电流大于现实事变的电流的一半即可，并另加散热装置；5．可控硅一端与节制电路的地线相联，因此整个电路带有交换市电，安装行使时应留意采纳断绝绝缘法子，以防触电；6、W1的调理要按照现实加热环境来恰当选择。
