给宝宝们做个恒温的温奶器

时间:2015-06-22 09:53来源:bbs.mydigit.cn 作者:snowrose2000 点击:
两个小宝宝啊,饿了就哇哇哭。听的都揪心。宝宝嘴巴太小,吃不到我的奶。所以现在只能吃奶粉。每次冲奶粉都要试温度,看着老公还有妈妈有点手忙脚乱。。。然后就想起温奶器这东西来了。某宝买也要几天才能到。干脆自己做一个吧。只能在宝宝睡觉的时候才有功
两个小宝宝啊,饿了就哇哇哭。听的都揪心。宝宝嘴巴太小,吃不到我的奶。所以现在只能吃奶粉。每次冲奶粉都要试温度,看着老公还有妈妈有点手忙脚乱。。。然后就想起温奶器这东西来了。某宝买也要几天才能到。干脆自己做一个吧。只能在宝宝睡觉的时候才有功夫弄。弄了一天,总算弄完了。
控制电路很简单,一个NE555就可以搞定了。6脚的NTC和电位器调节加热的上限温度。2脚的NTC调节开始加热的温度。
给宝宝们做个恒温的温奶器

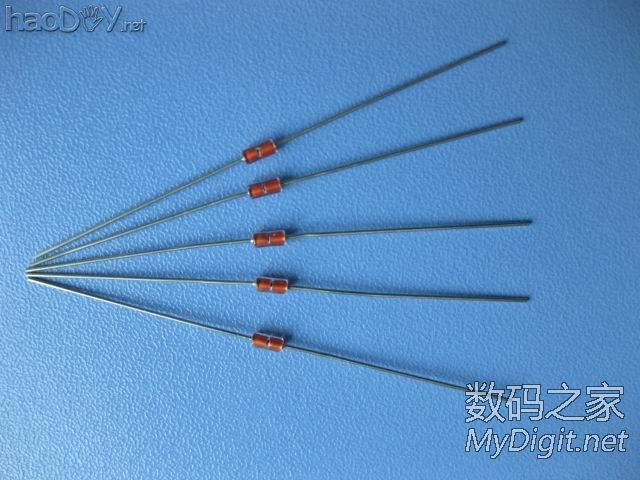

最重要的零件,NTC。
给宝宝们做个恒温的温奶器

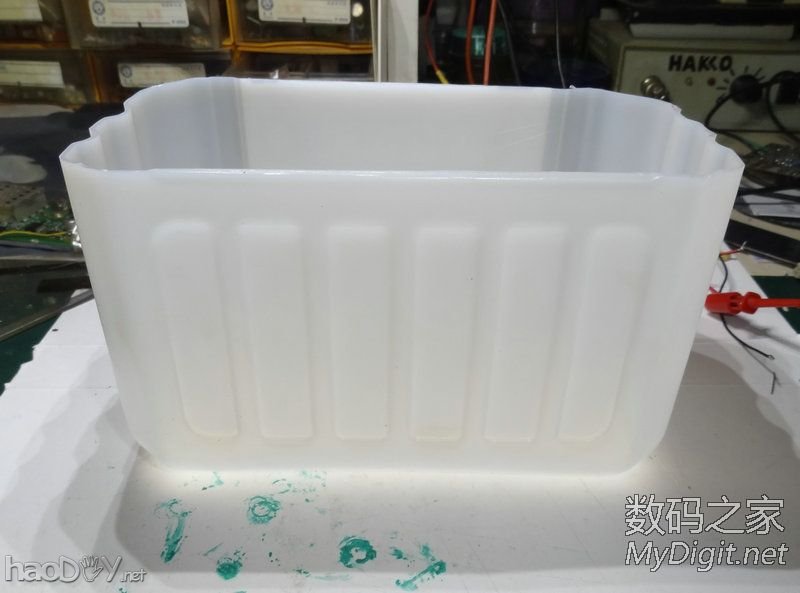

然后是容器。想了半天也没找个合适的。突然发现这个装酱油的桶,比较适合。于是剪开。
给宝宝们做个恒温的温奶器

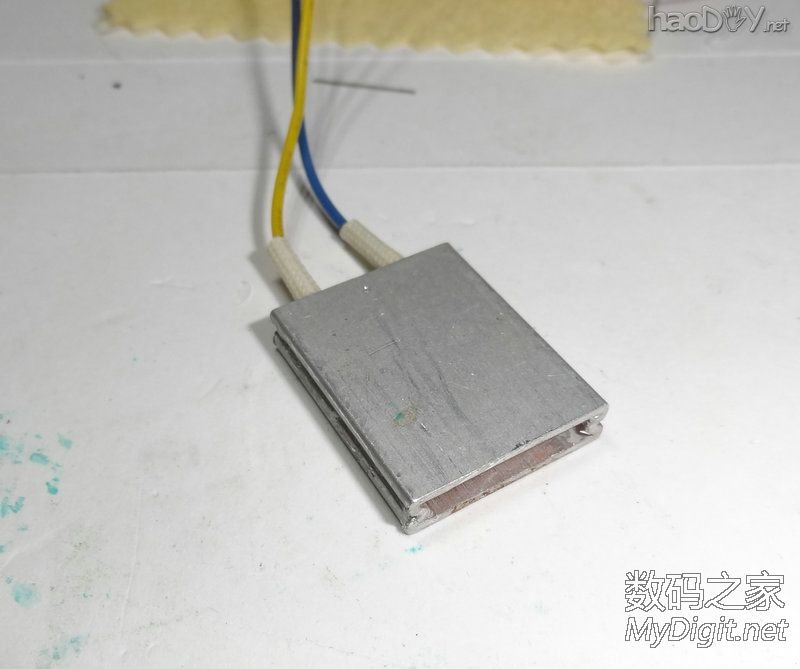

12V的PTC加热板
给宝宝们做个恒温的温奶器

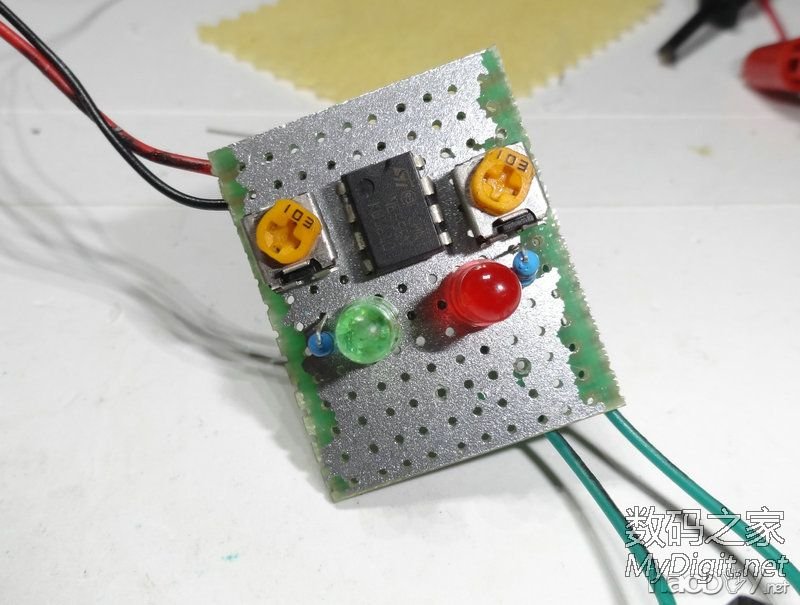

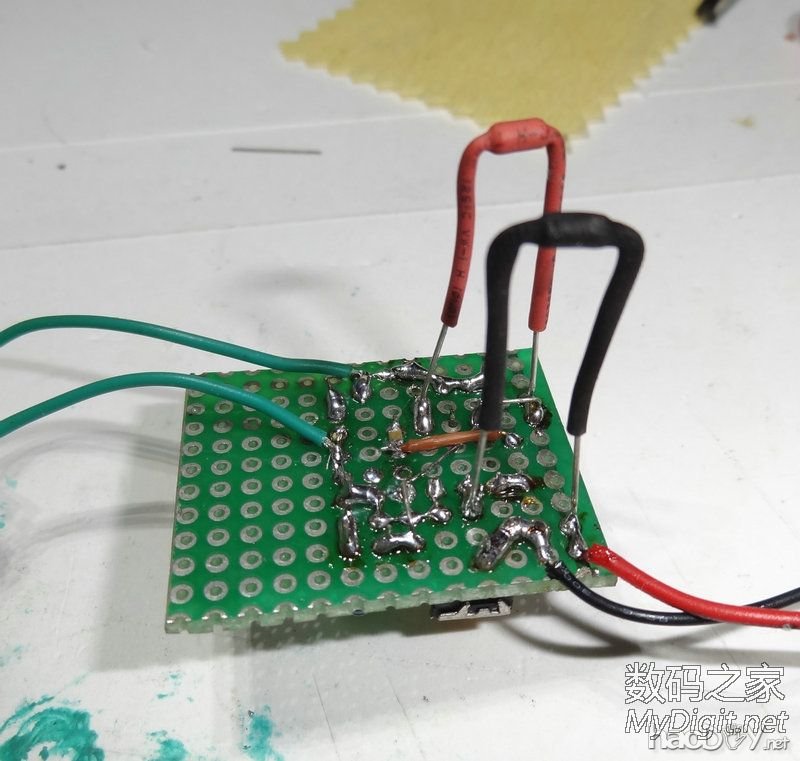

电路板搭好了。
给宝宝们做个恒温的温奶器



为了测试电路,NTC临时就这么焊下。
给宝宝们做个恒温的温奶器

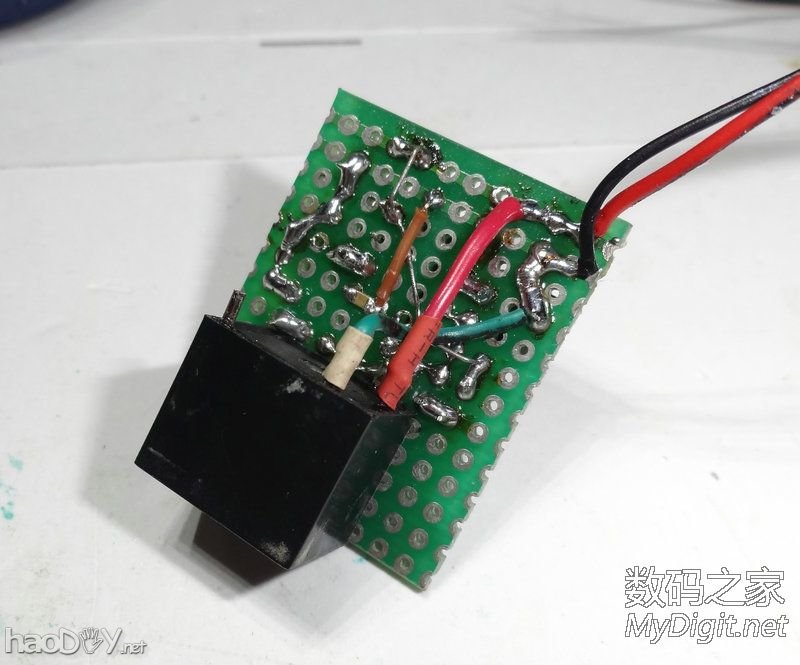

找个12V的继电器,焊上。控制加热板。
给宝宝们做个恒温的温奶器



不确定这个加热板到底能不能直接仍在水里加热。所以给加热板周围的空隙用硅胶密封。白色塑料是为了固定加热板的。
给宝宝们做个恒温的温奶器

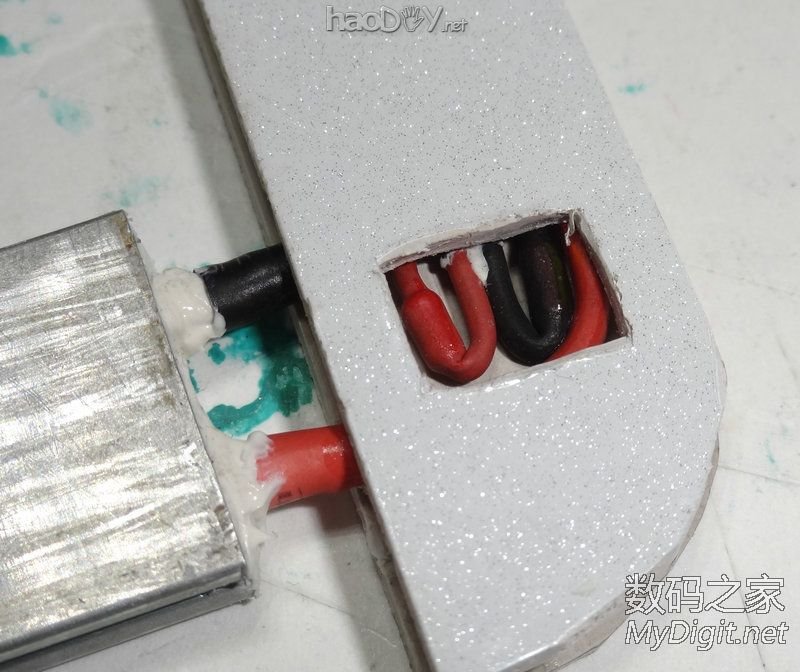

两个NTC开个小口。
给宝宝们做个恒温的温奶器

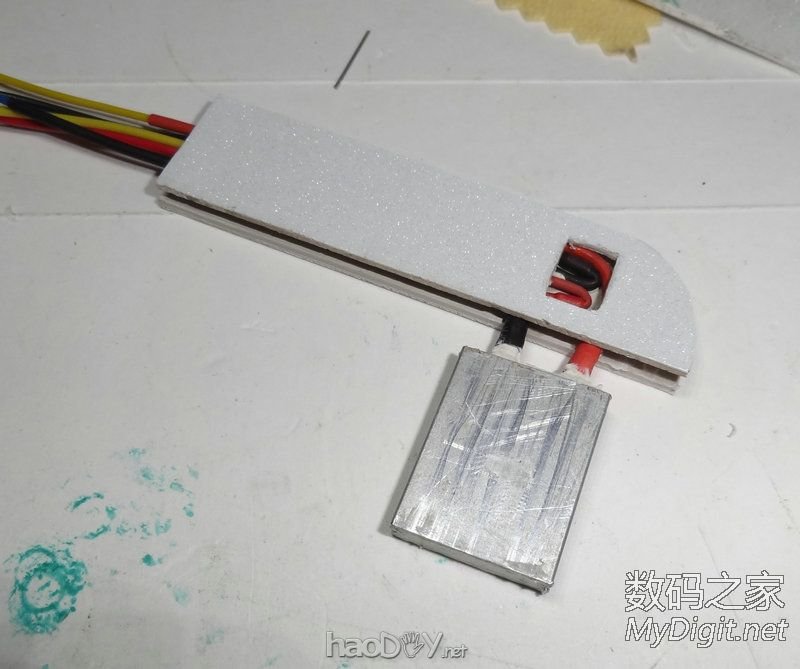

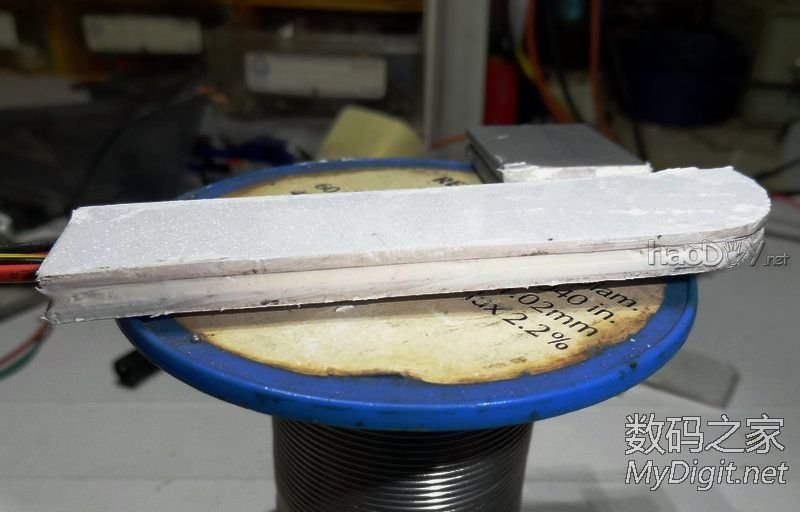

两层塑料板中间夹着导线。边上的缝也用硅胶粘上。
给宝宝们做个恒温的温奶器



给宝宝们做个恒温的温奶器

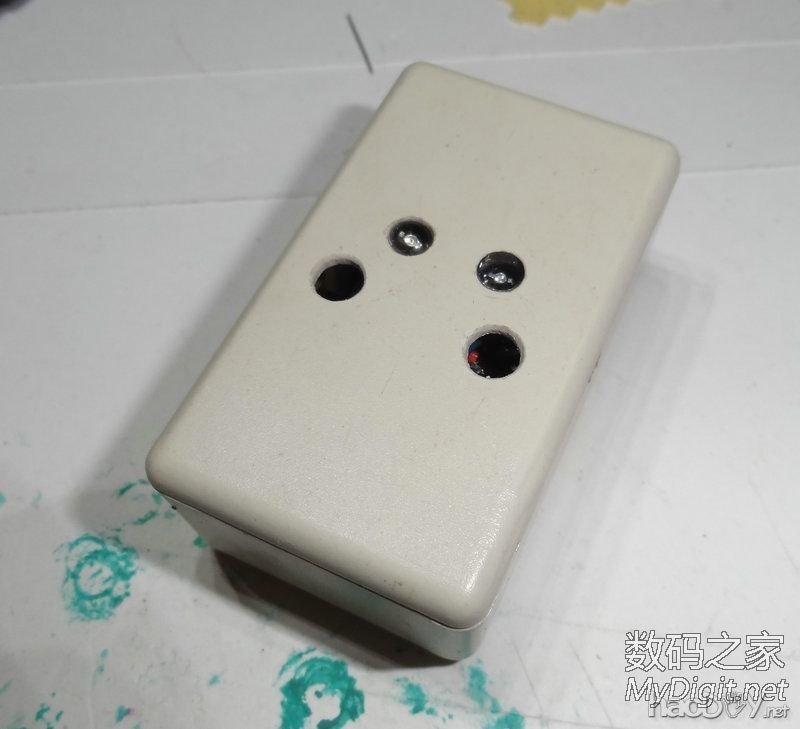

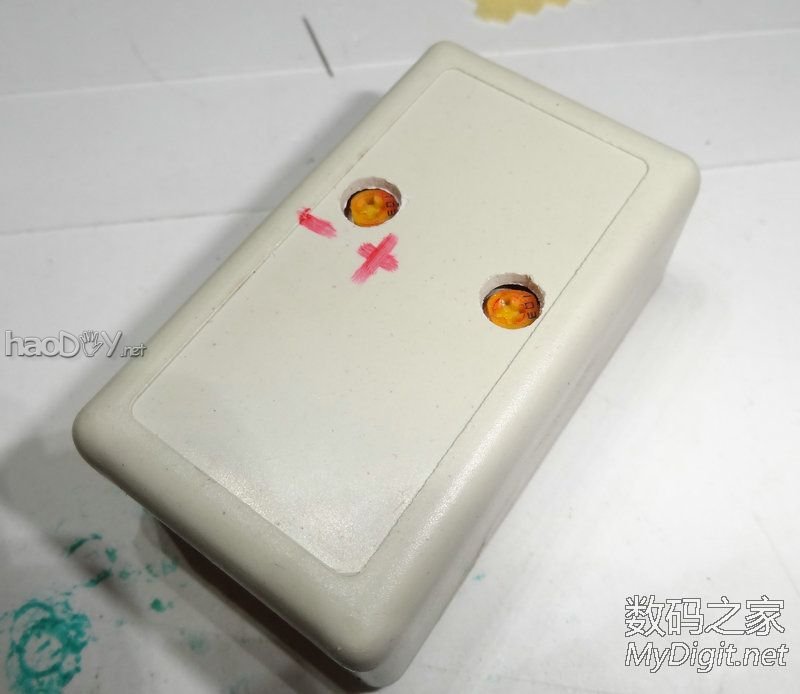

找了个小盒子,给LED开孔。下面两个电位器的孔开错了。。。
给宝宝们做个恒温的温奶器

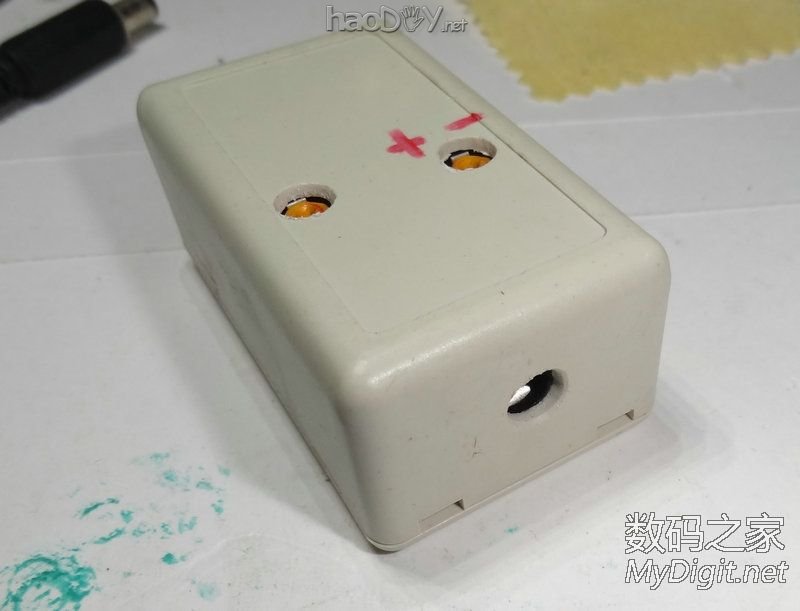

电位器的孔开在盒子背面。
给宝宝们做个恒温的温奶器



12V DC口。用了一个12V4A的电源供电。
给宝宝们做个恒温的温奶器

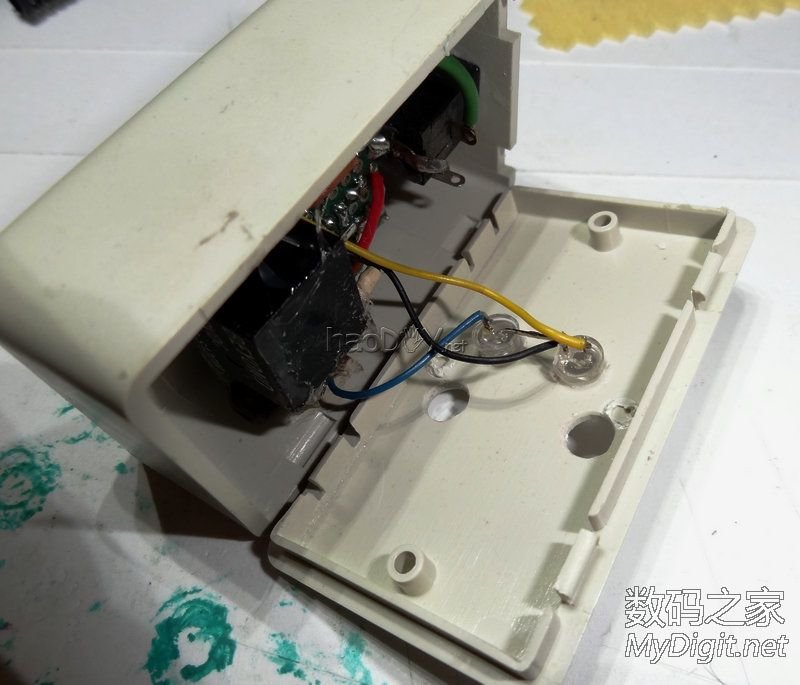

LED是飞线焊的。。。
给宝宝们做个恒温的温奶器

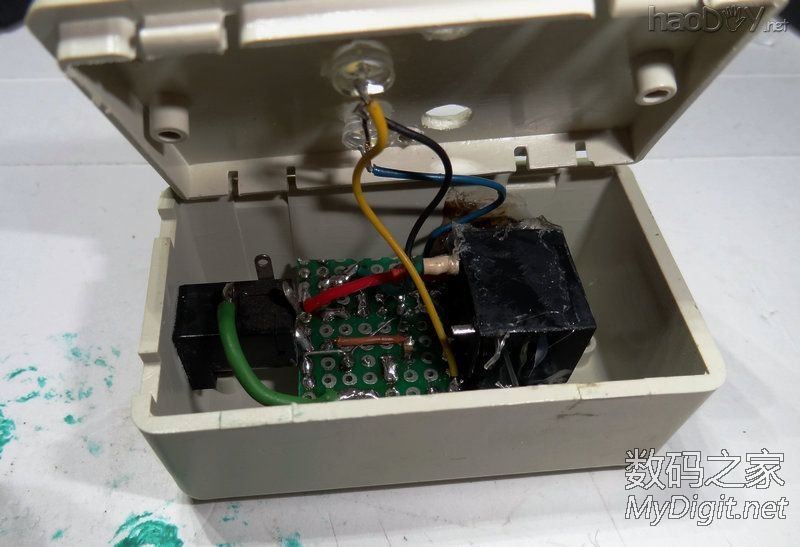

里面有点乱。。。
给宝宝们做个恒温的温奶器

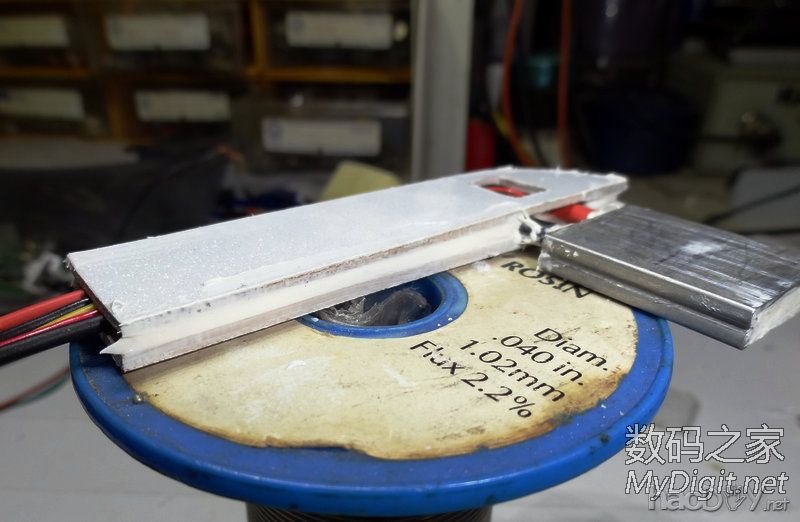

想了半天才想好怎么固定这个加热板。
