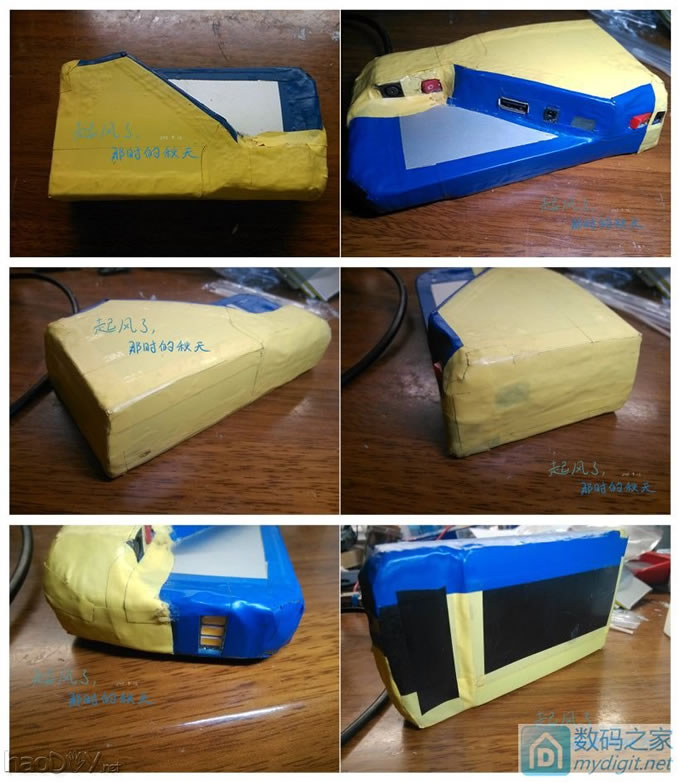

自制DIY移动电源 主要特点 1 适配QI无线充电 2 手电筒功能 3 太阳能充电（DC20V以下1A） 4 抗摔特性 5 较大容量电池 参数 1 主要电池 LG锂电 3.7v 12000mA/h 2 放电 5v USB放电速度 2.5A 5v QI放电速度 1.25A 5v 手电筒 250mA 3 充电 5V 3.5mm主要充电 2A 3.7v 太阳能变压充电 1A 看到此文有别的想法或建议欢迎回复回贴，我将逐条回复 谢谢大家。 这一升压板的移动电源我已经做了很多了，这是第8个了只是每次的功能不一样，文后将附上第7个移动电源的使用说明书欢迎大家下载查看 有经验的求勿喷 我也说了这其实，一看就知道我这是拼起来实现这功能的。 成品完成自我感觉一个大砖头

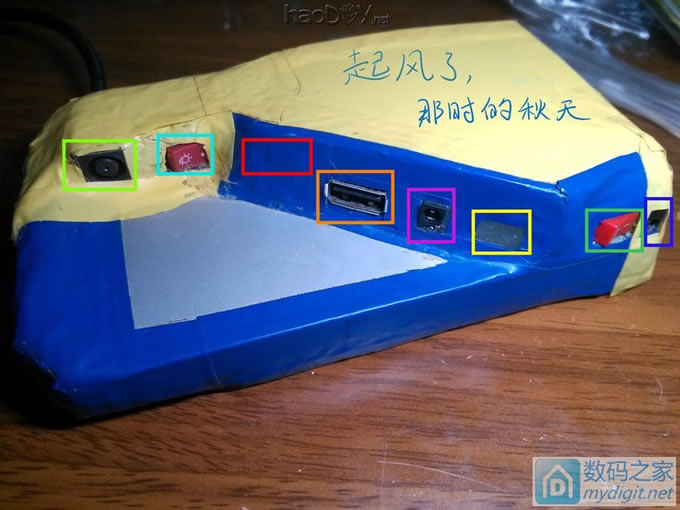

链接端口和开关说明 草绿色 DC7-20v宽电压输入充电口（共太阳能电池板接入） 青色 LED手电筒开关 红色 激活开关 橙色 USB主输出口 紫色 3.5mm主充电口 黄色 4色电量指示灯 深绿色 QI输出开关 深蓝色 QI备用供电插孔（与输出开关联锁，即使用该插孔无论开关是否关闭，都将强制使用这这个插口供电）

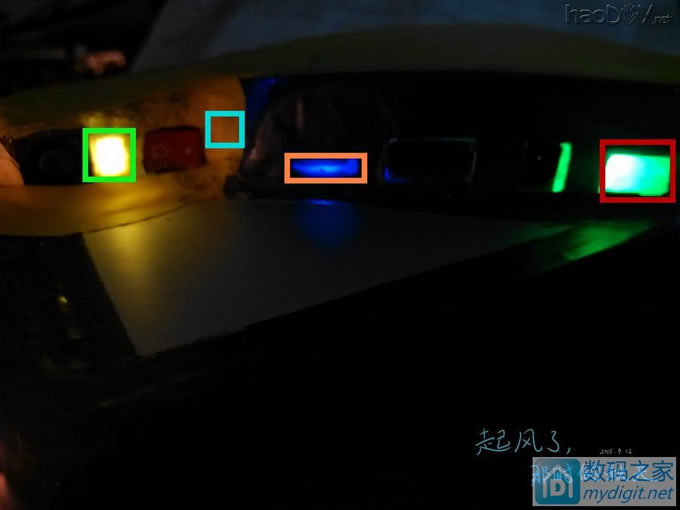

指示灯说明 草绿色 LED手电筒指示灯 青色 宽电压充电指示灯 橙色 负载指示灯（判断设备是否真正在充电） 红色 4色电量指示灯

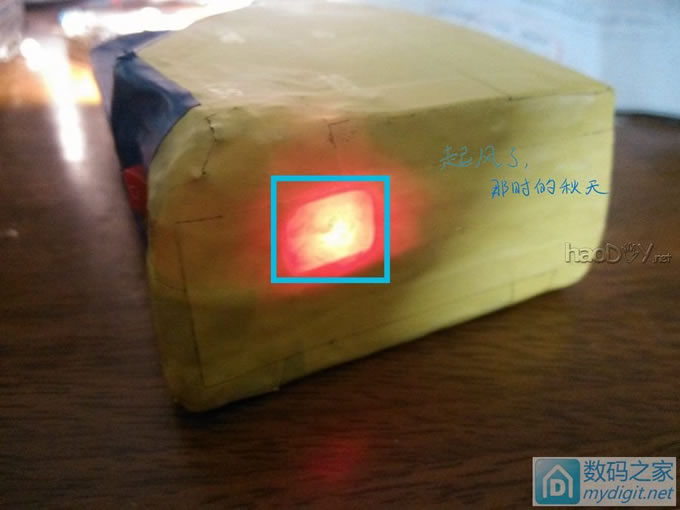

天蓝色 QI状态指示灯（设计在此，因为充电的时候要倒过来的所以这个地方最明显）

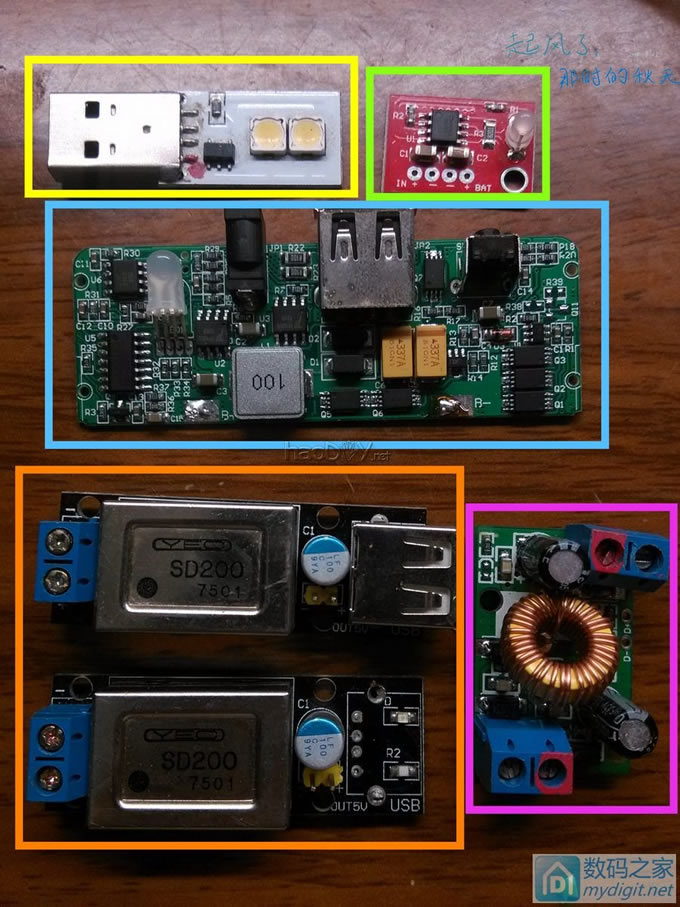

部分配件展示（这是做另一个的配件购进渠道完全一样） 黄色 LED手电筒芯片版（与上面型号不一致 仅供参考） 草绿色 宽电压充电路 控制芯片 带指示灯 蓝色 主要控制板 橙色 降压模块（后来发现不符合标准就没用 但是其效率还是很高的） 粉色 降压稳压模块 （为绿色控制板进行降压稳压）

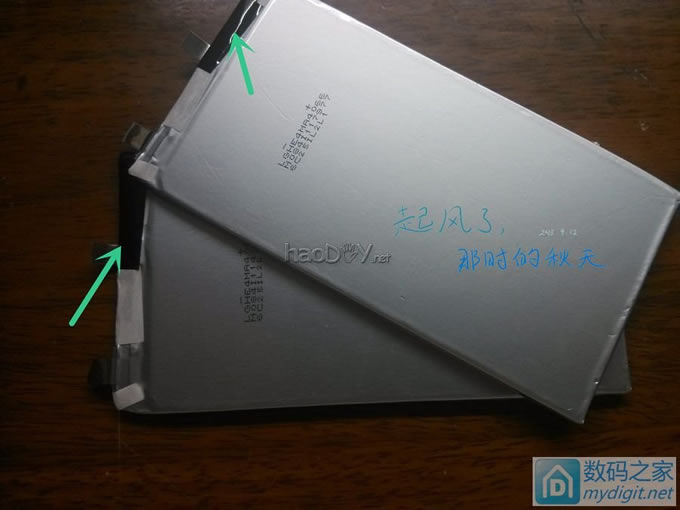

LG聚合物锂离子电池 单块4000mA/h左右 淡绿色箭头 自恢复过流保护

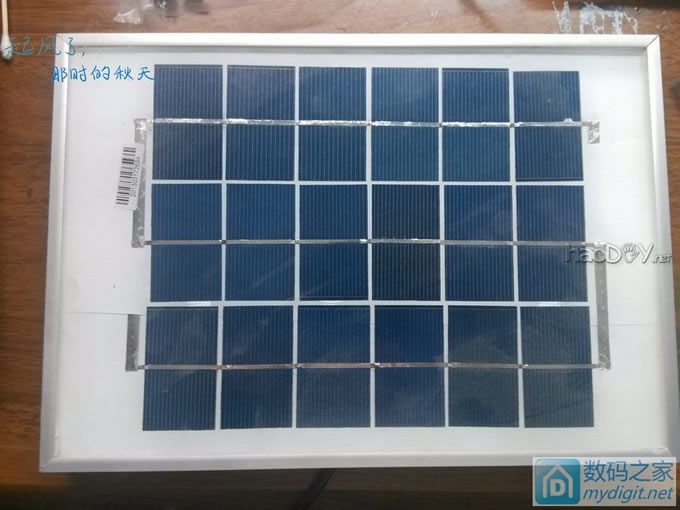

单晶硅太阳能电池板 9v 5w （实测 降压到5v光线充足时电流在0.38A左右）

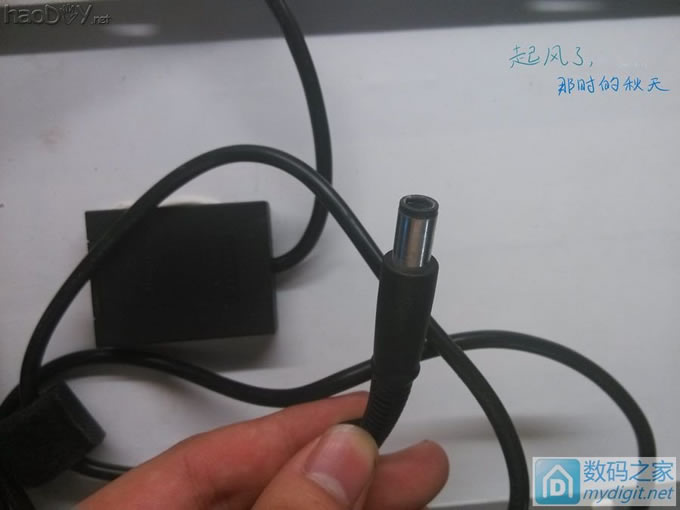

输出插头使用HP等笔记本电脑上大圆口中间带针插口

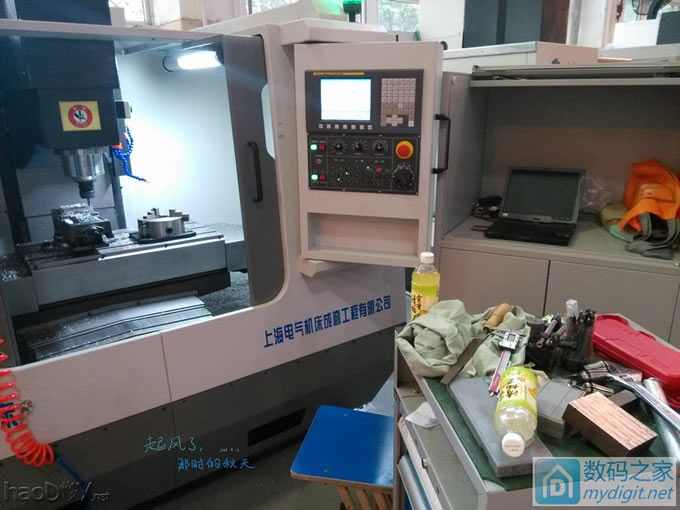

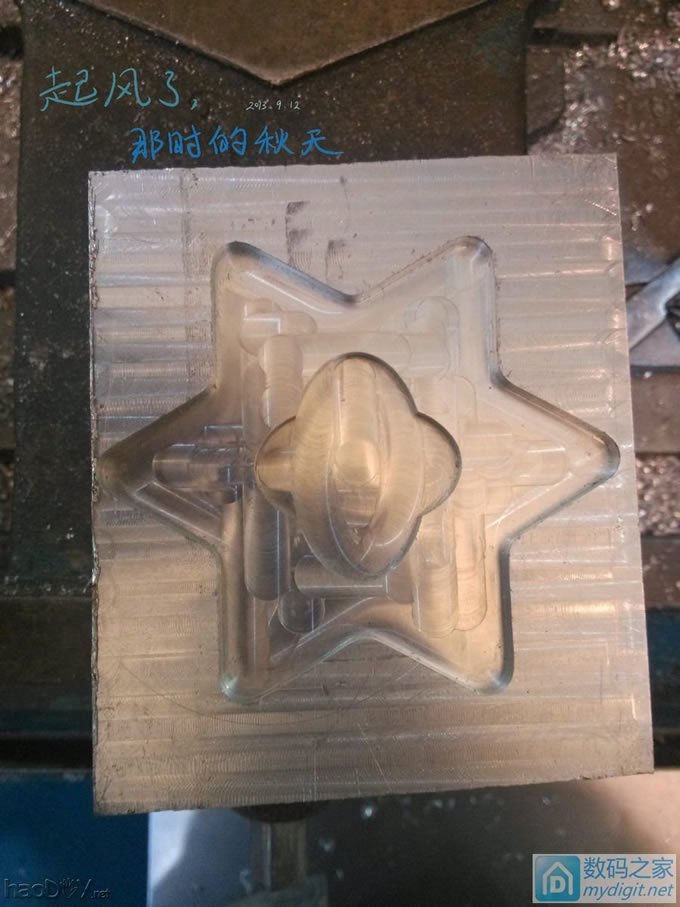

铝合金底板 当然喽铝合金底板 呵呵这样做的
这是另一个我做着玩的是不是很好看?

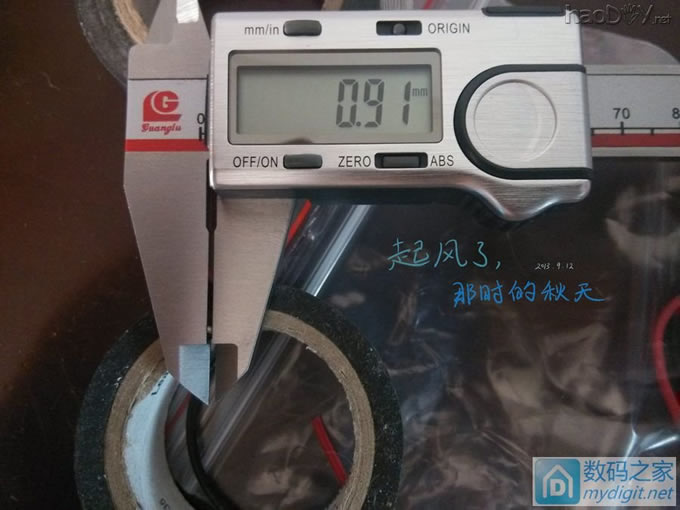

QI部分配件已经装在上面了，之前也没拍照 请大家下面有哦 电池 电池和电池之间都用高温膜做了处理电池与铝板之间也做相同的处理（此处图片缺失） 导线与绝缘 内部负载导线采用硅胶线 线粗1mm 和 0.9mm 图为0.9mm导线

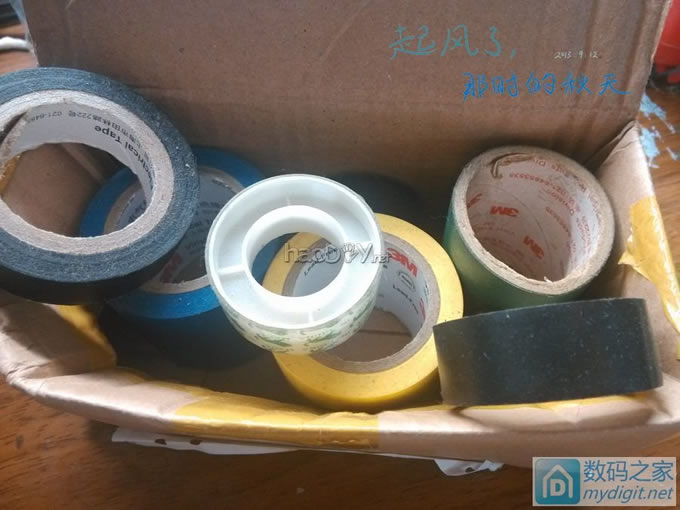

非负载导线采用一般 0.5mm线 内部连接点 与 电路板焊点全部用热缩管加固 图为外壳覆盖的胶布 均为3M电缆胶布

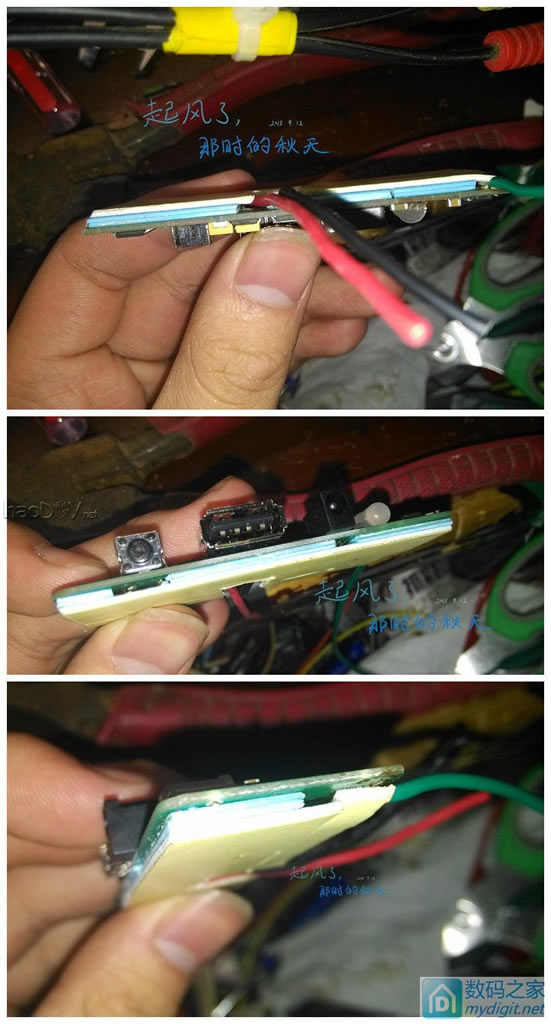

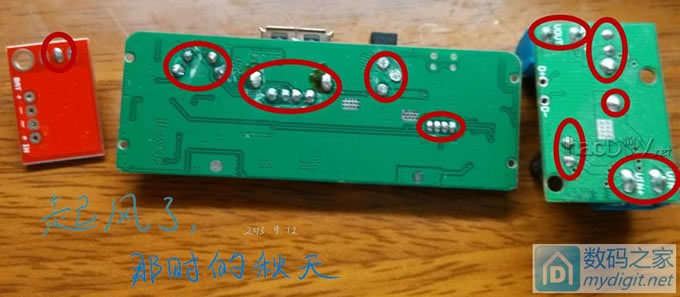

线路板 线路板下部的突起

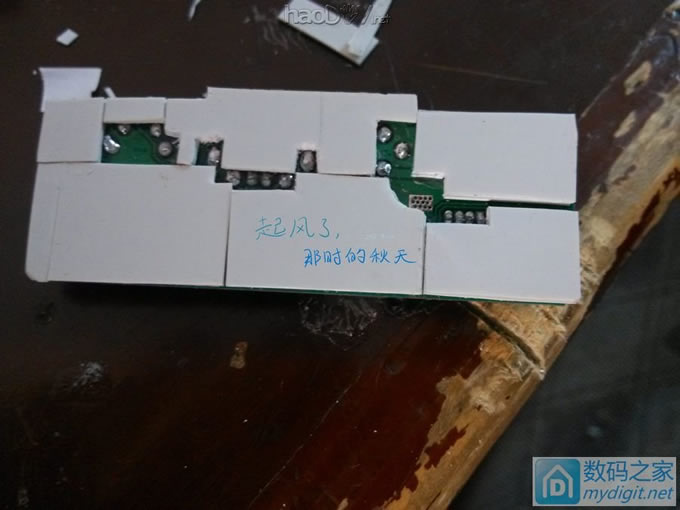

用塑料垫板空开当中的突起的焊点覆盖，覆盖到焊点顶端然后用强力双面胶固定在铝基板表面
主要控制板 对电池进行充放电，保护，升压至5V动作 橙色箭头 从USB口去电 5V总输出 绿色箭头 宽电压充电模块 充电线（连接板上保护快） 黄色区域 强力双面胶（粘接在铝基板上） 下部影影约约 间隔蓝色板

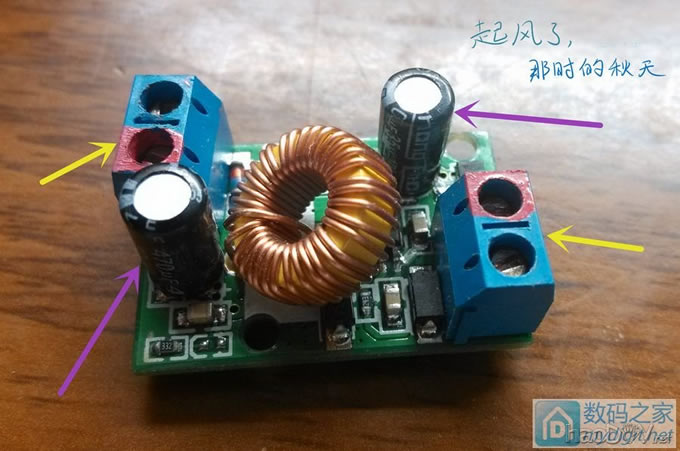

变压稳压板 输入DC6-20v稳压至5v 紫色箭头 该电容已做躺倒处理 黄色箭头 该端子已经拆除并在实际安装中用焊接替代

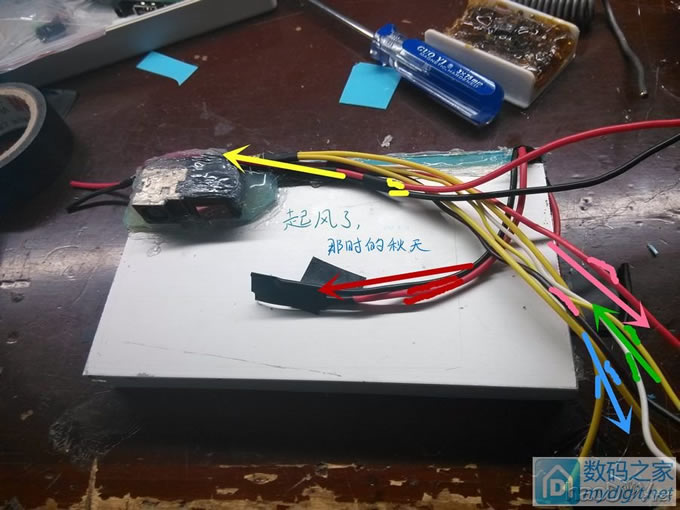

-------------------------------------------------------------------------- 拼装 电池拼装部分图片缺失，基板下面就是3片电池互相并联 将要的元件位置大致摆好，并且测量位置正确否，最后检查原件是否正常  插口与手电筒开关总成粘贴在基板上 （为了便于查看 已将箭头索要指示的线标记与相同颜色的线上） 黄色 LED手电筒供电 粉色 宽电压充电输入 绿色 LED手电筒指示灯供电 蓝色 LED手电筒开关 红色 连接电池

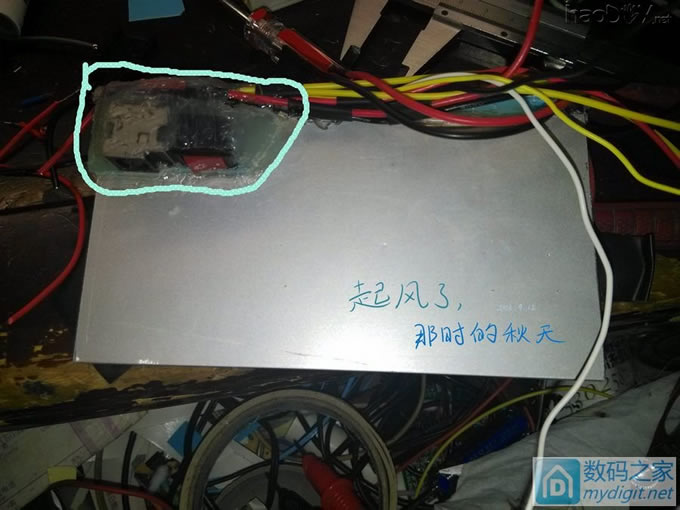

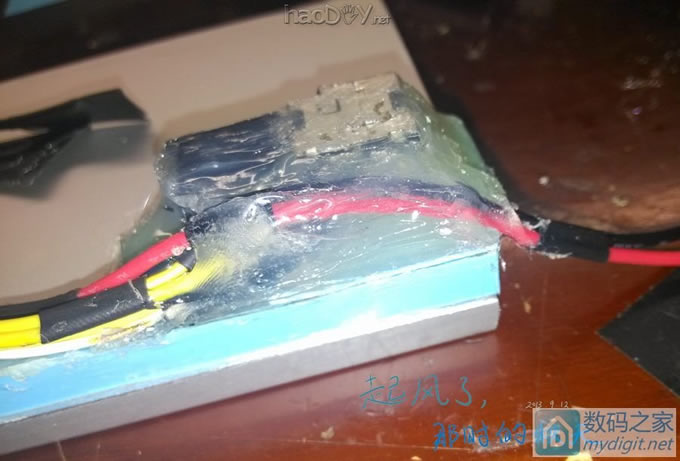

用热熔胶将底部缝隙填满
再次固定其周围，并在后端做出圆弧形状

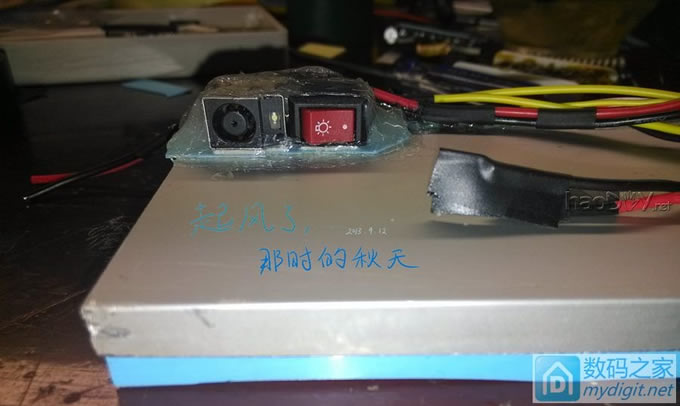

完成插口总成的安装后效果

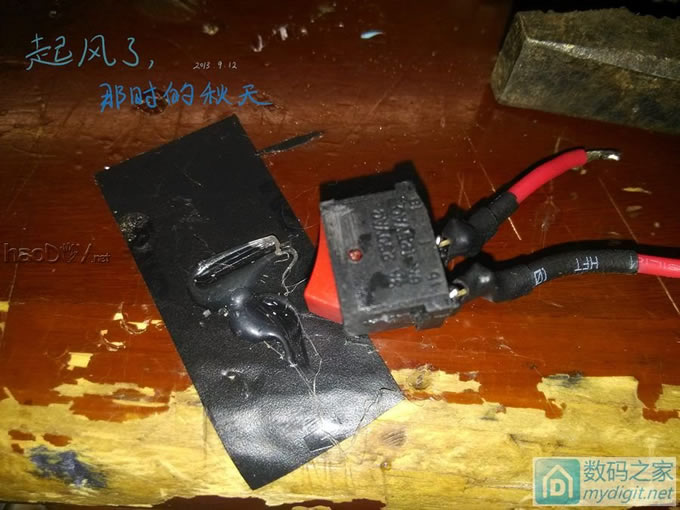

开关 为了方便安装和旁边粘接3.5MM插口 消掉了边 开关引线全部热缩套好

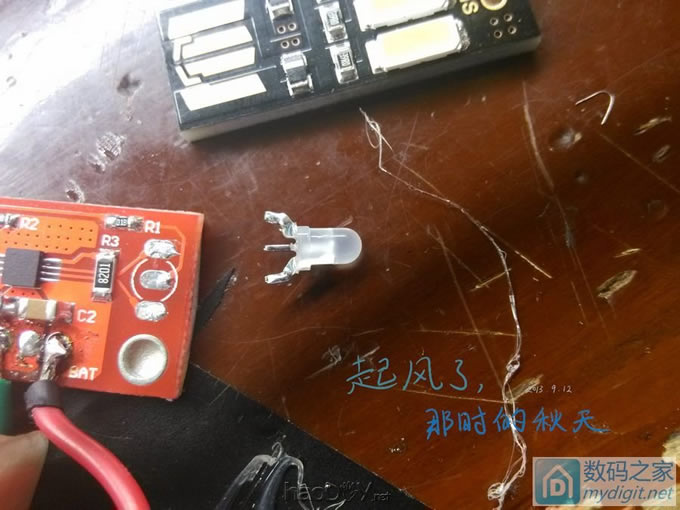

红色的PCB就是充电控制板 上面是LED模块 拆下小灯因为要延长到外面指示（下图有说明）
整体连接完成后的样子 绿色箭头和圈 即是上面说的指示灯外接延长 (责任编辑：admin) |
