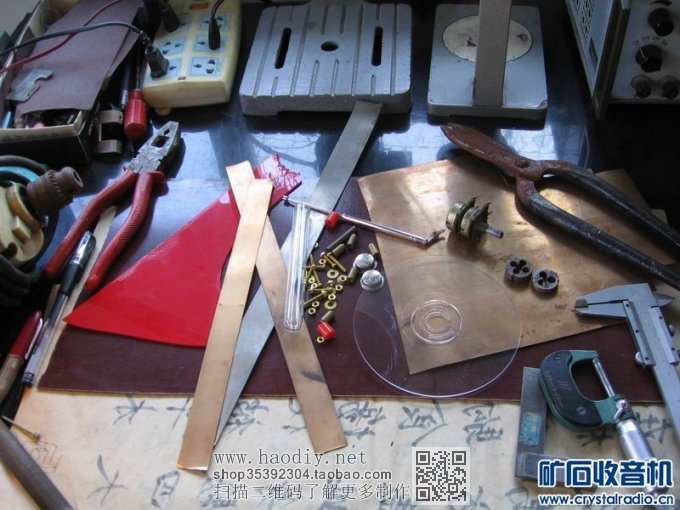

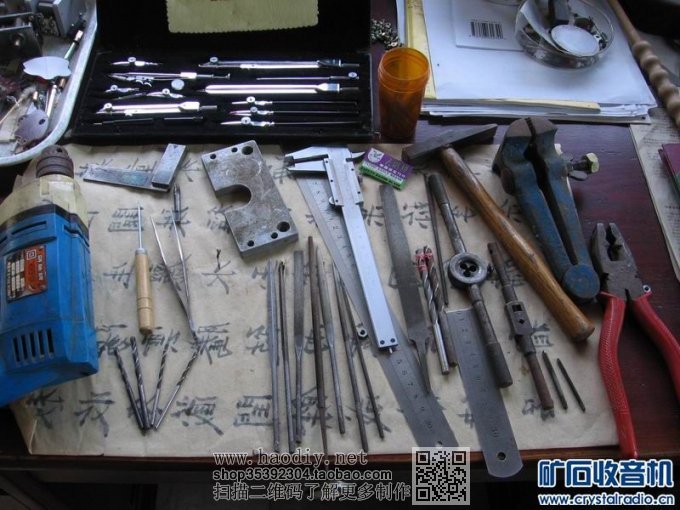

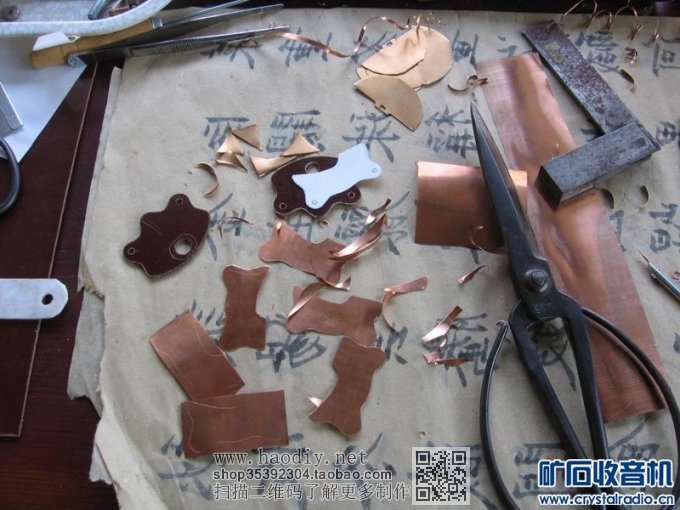

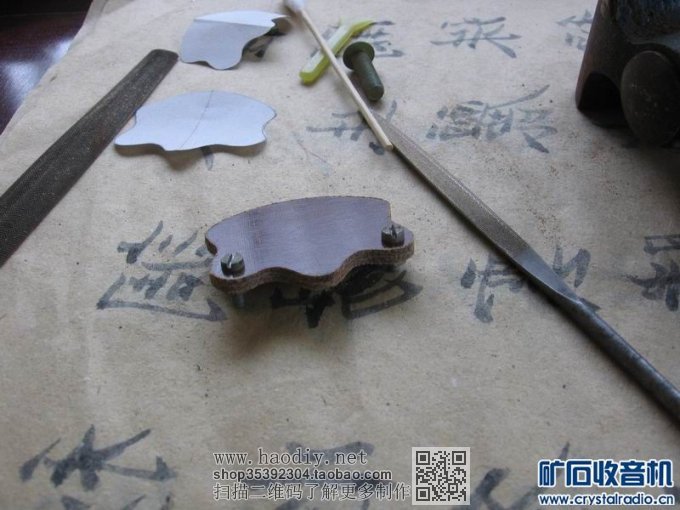

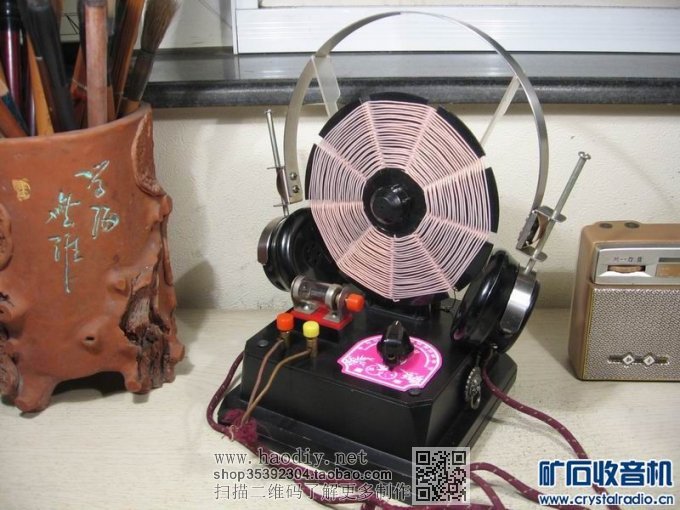

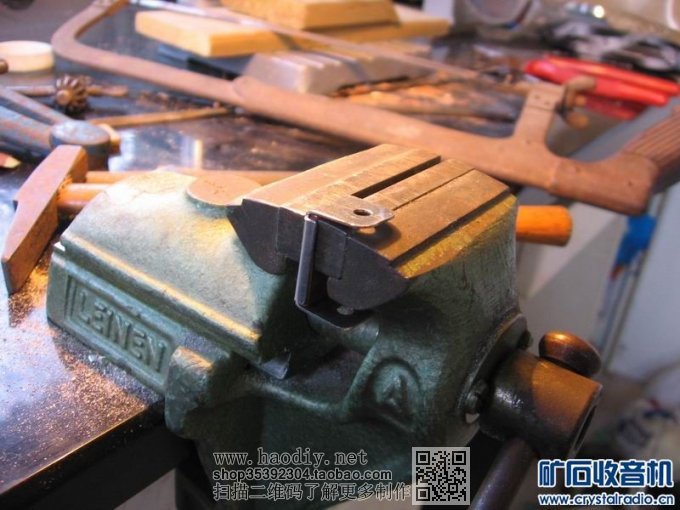

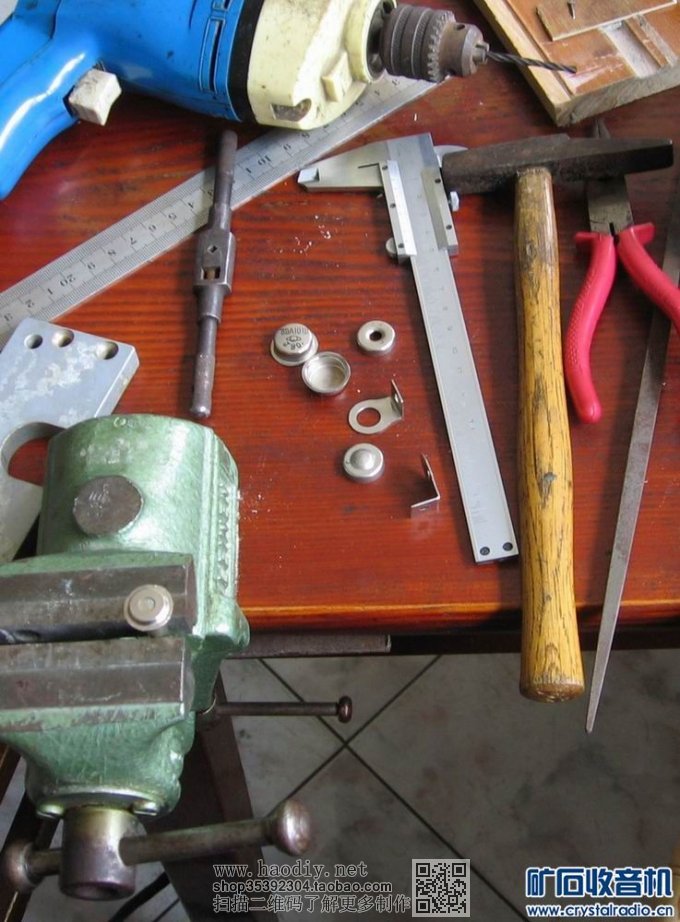

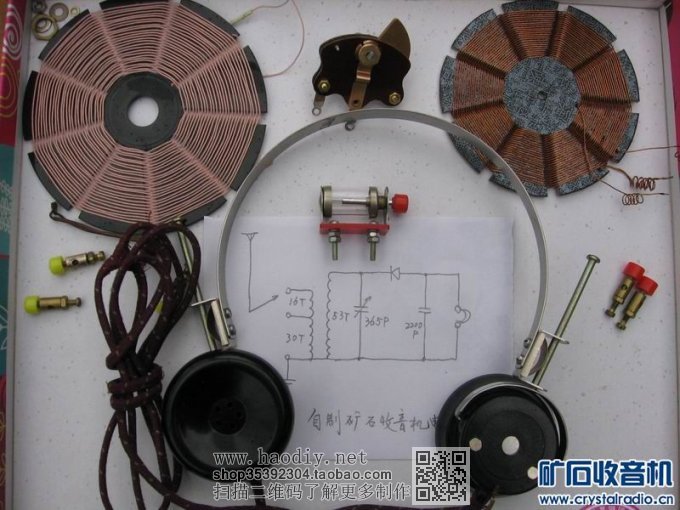

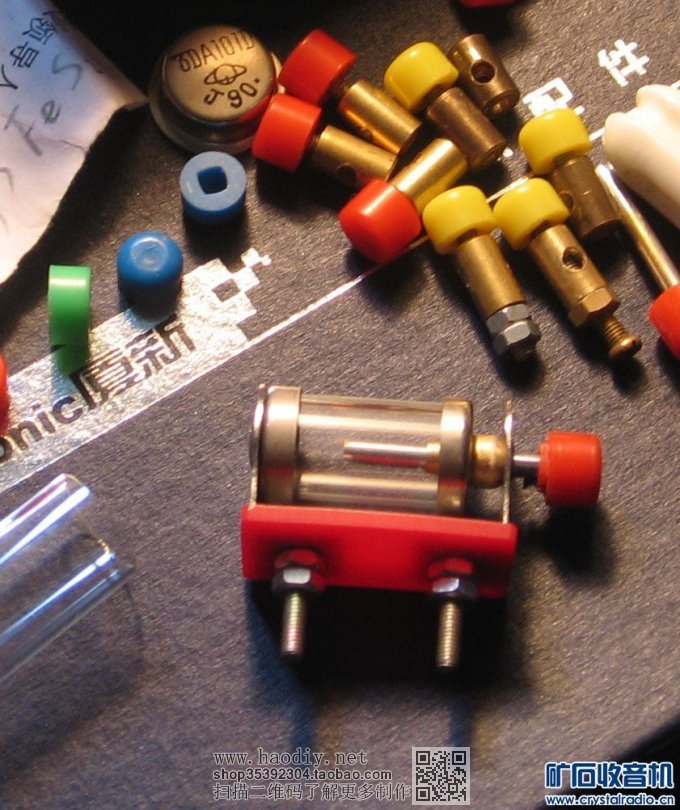

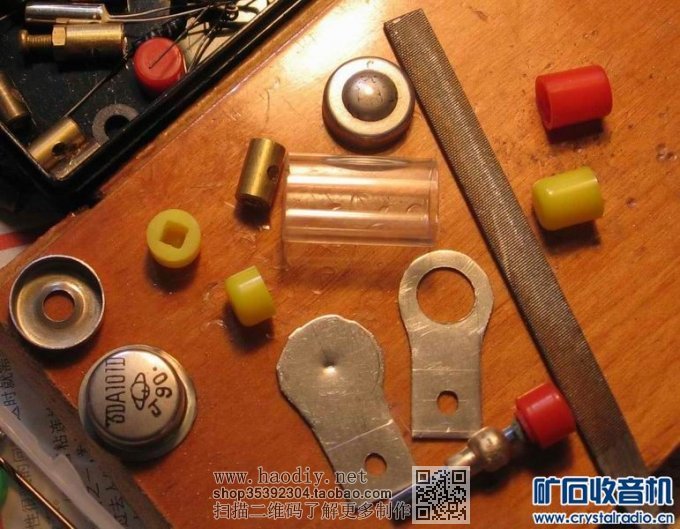

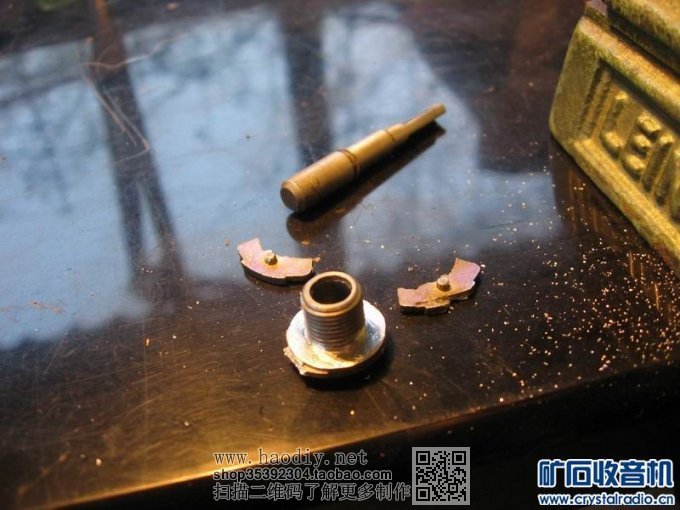

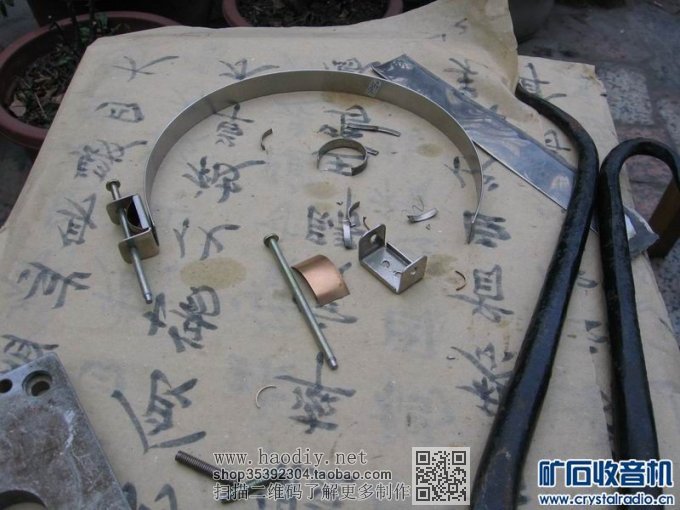

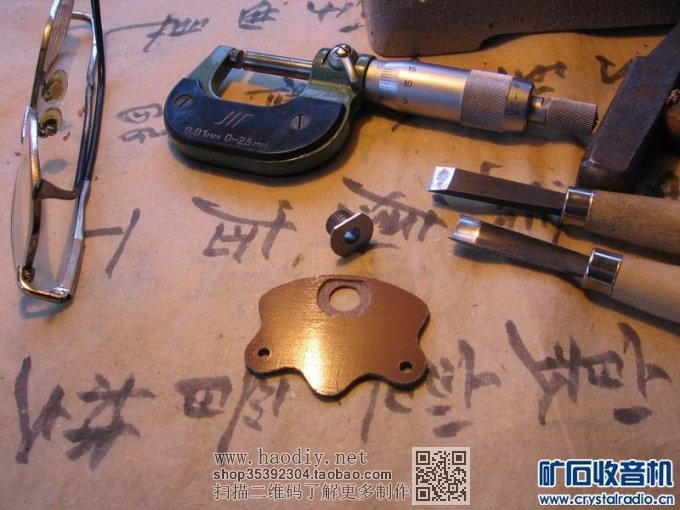

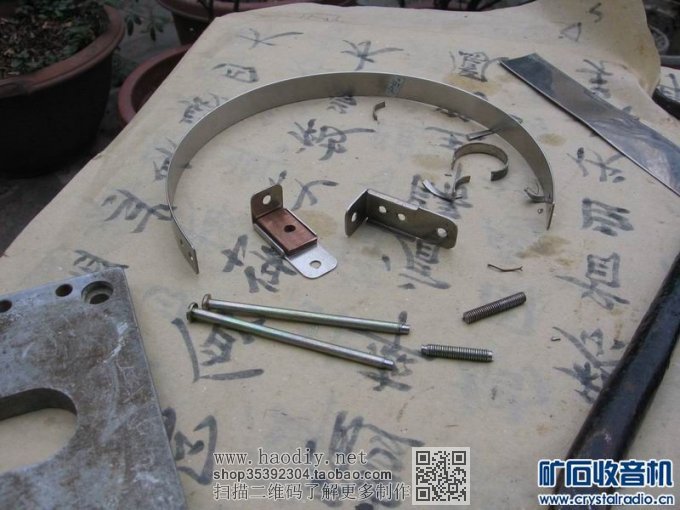

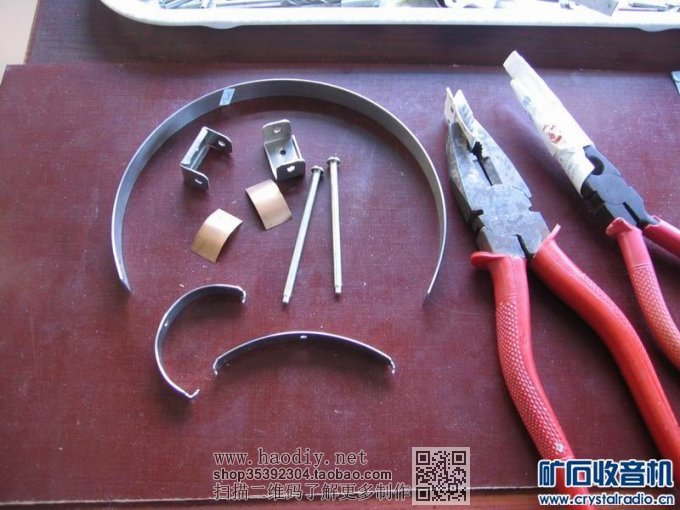

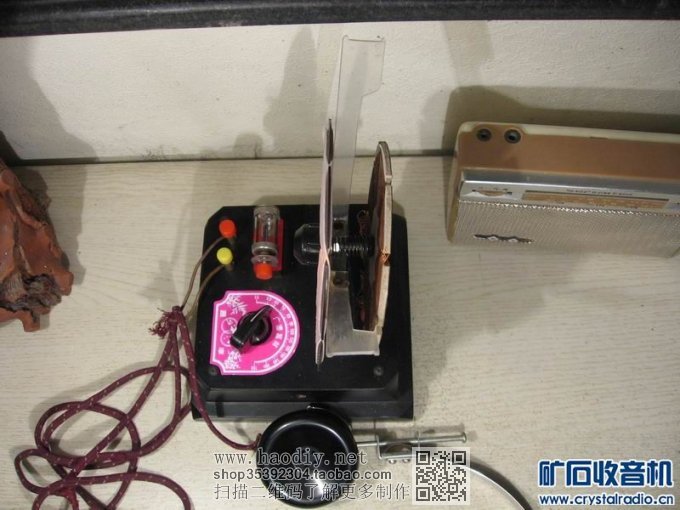

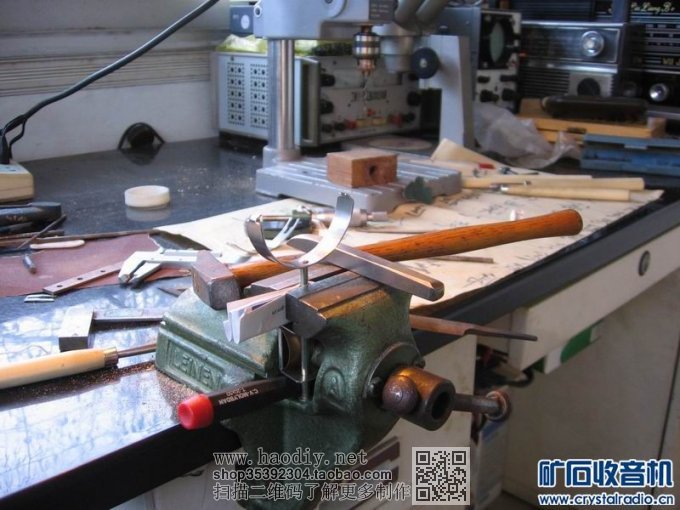

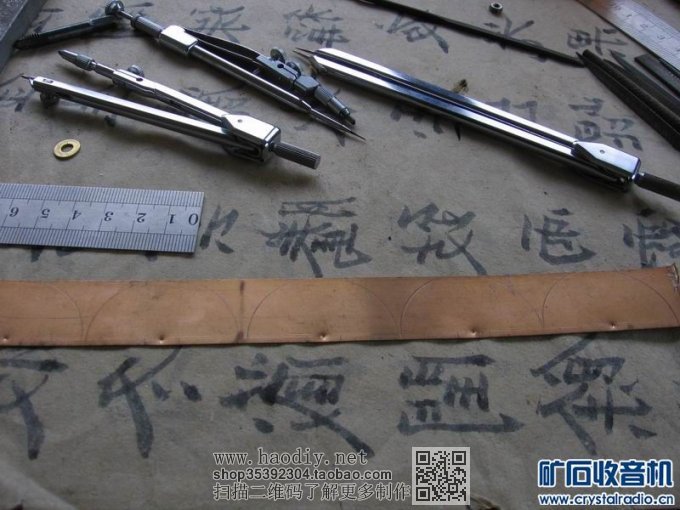

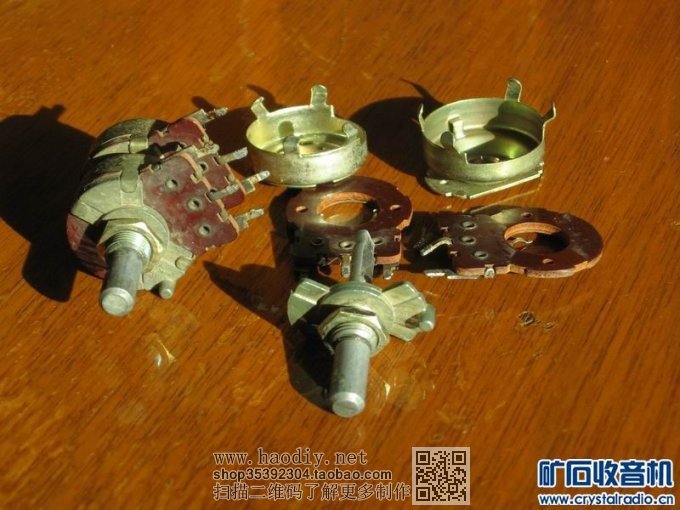

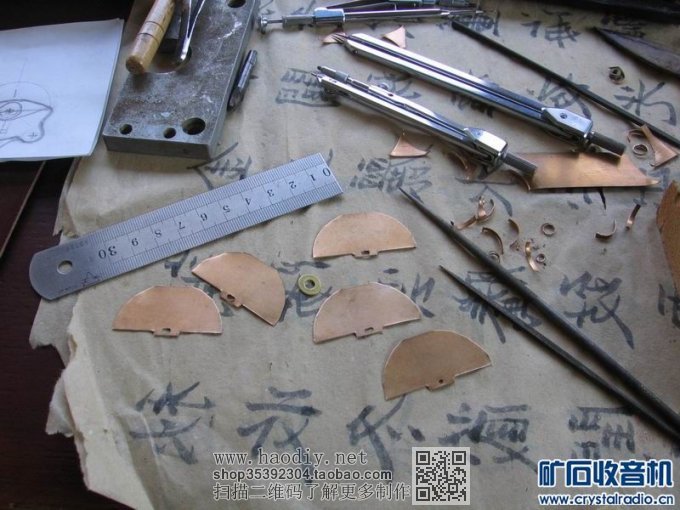

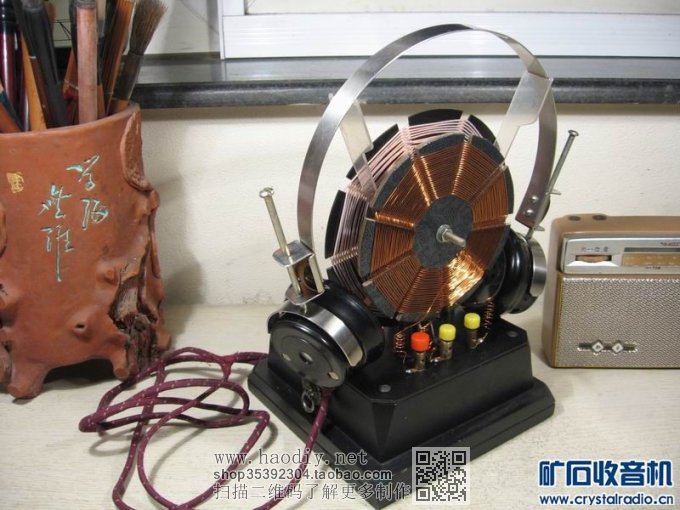

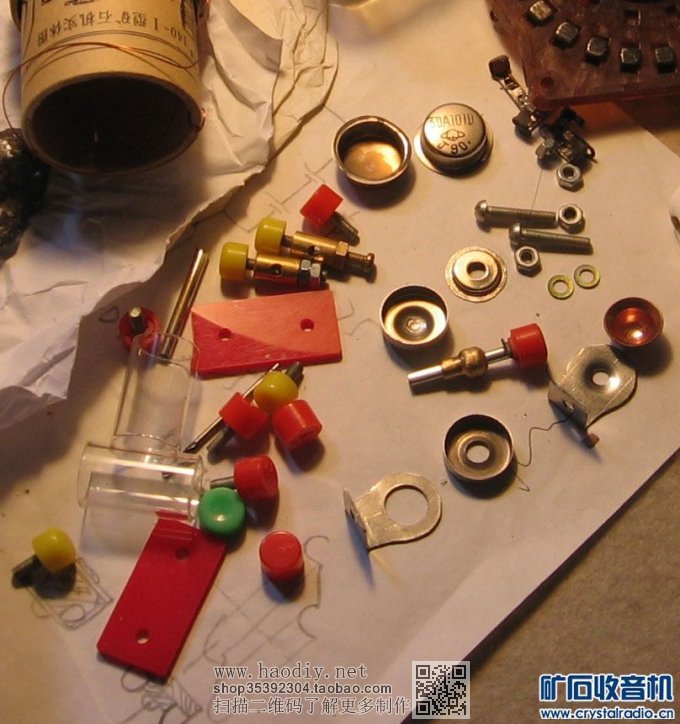

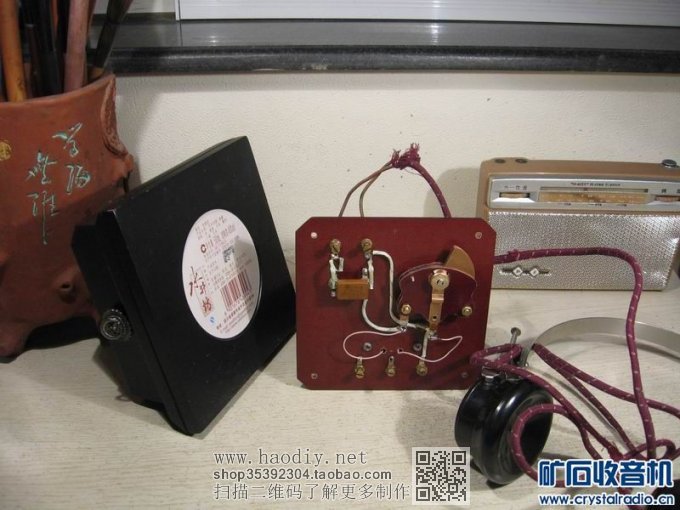

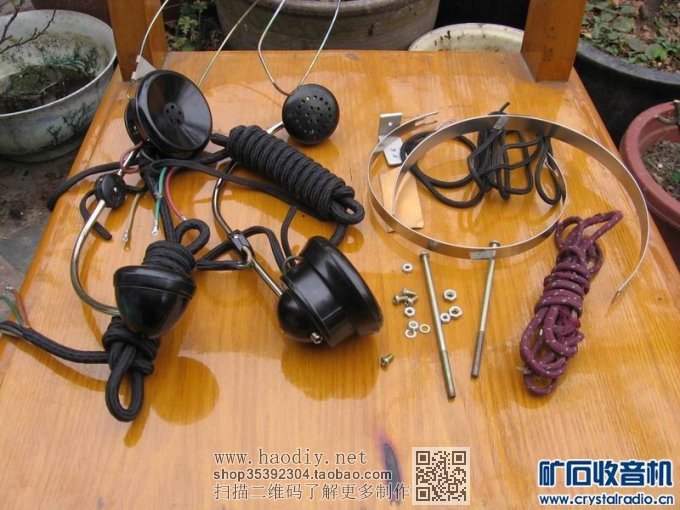

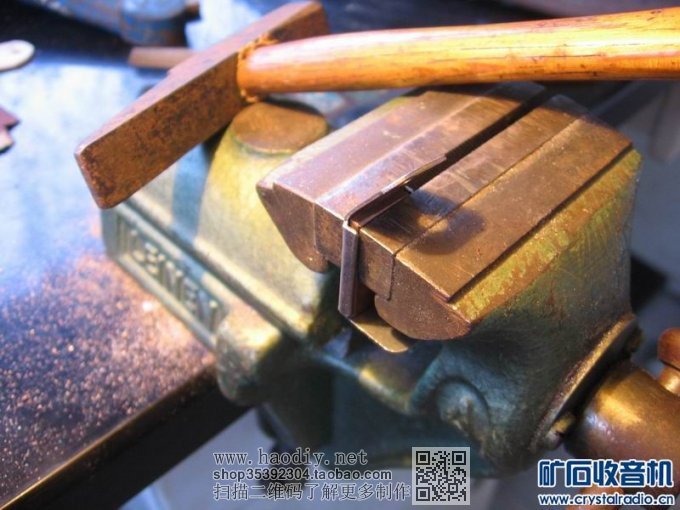

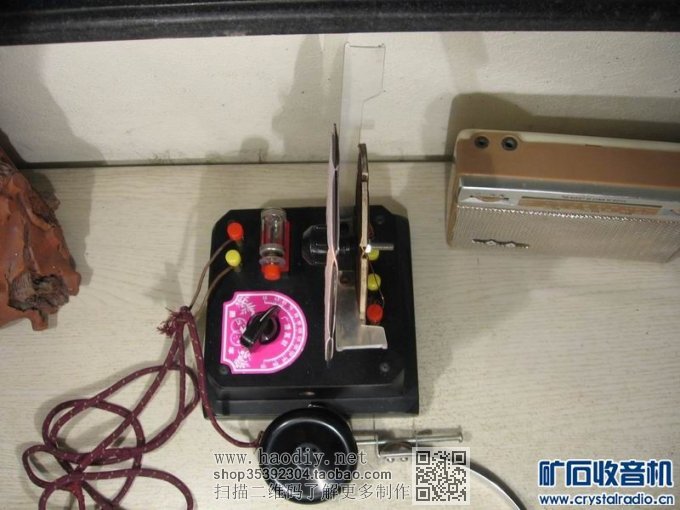

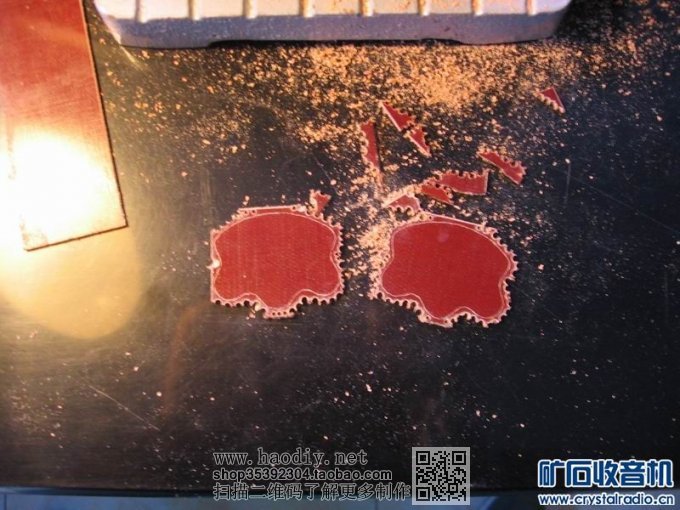

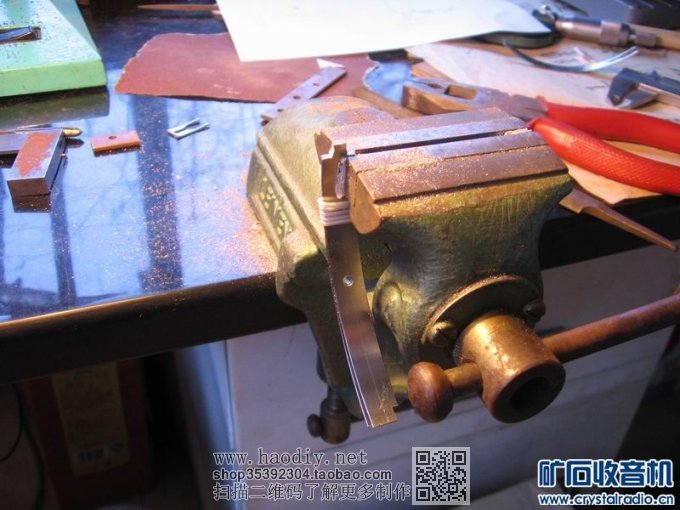

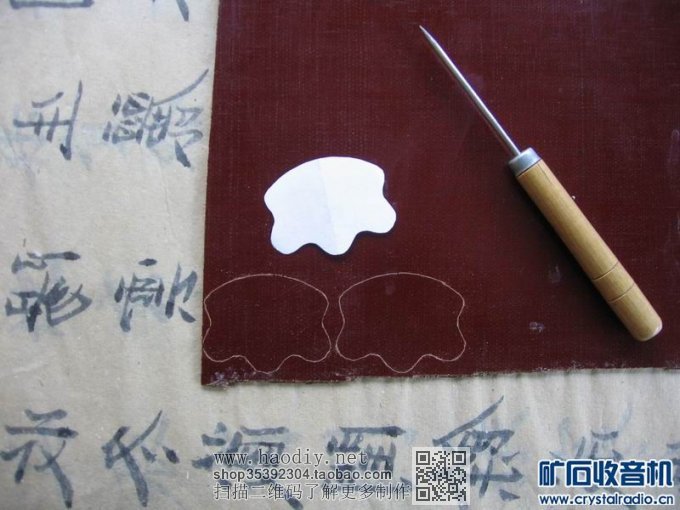

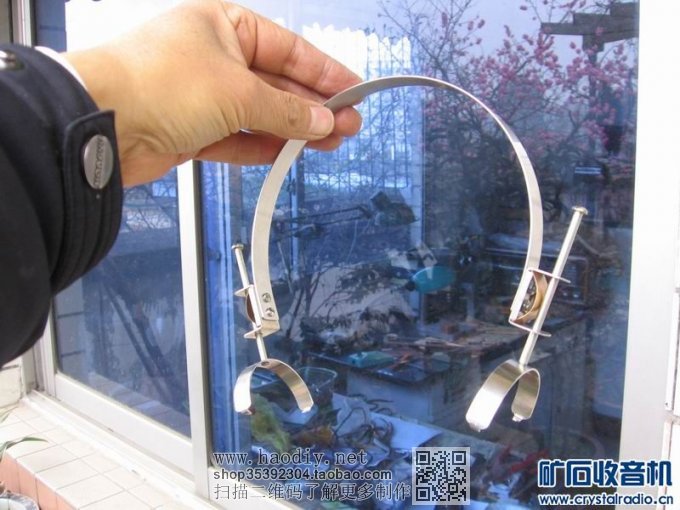

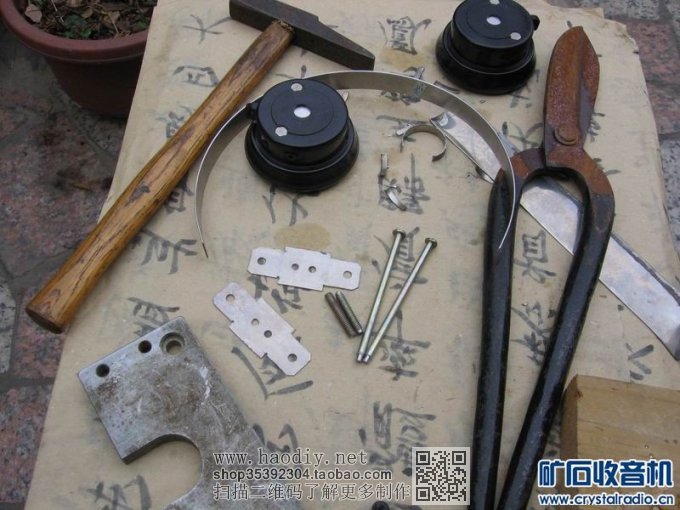

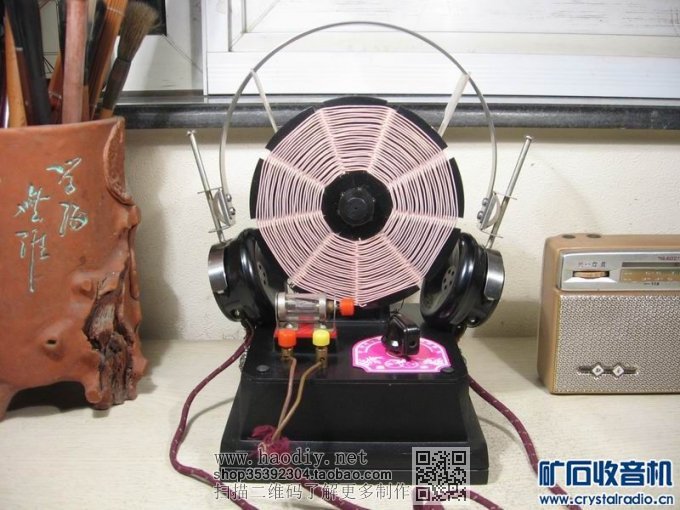

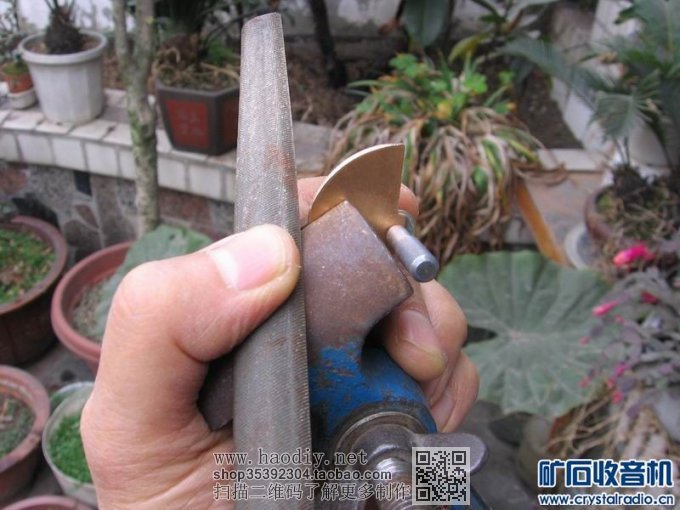

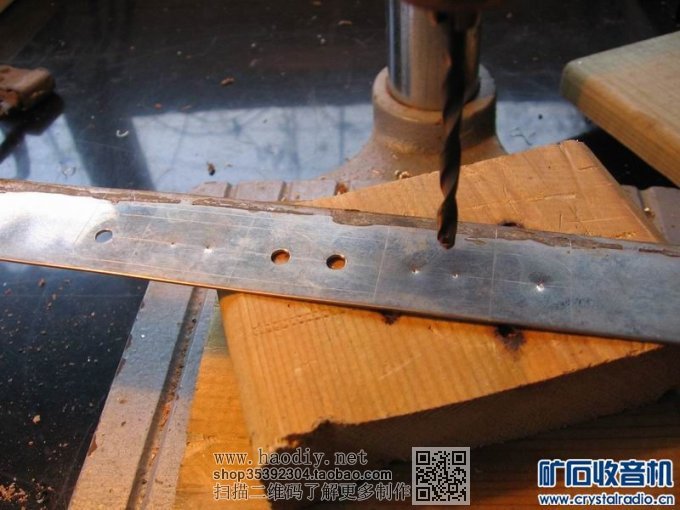

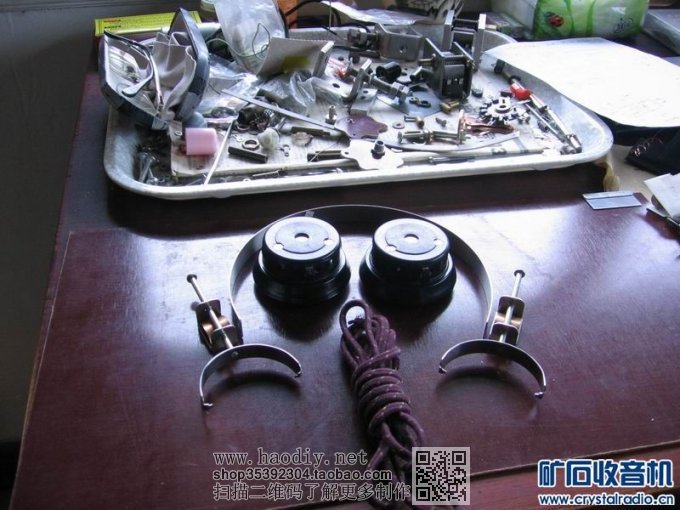

我的童年的一个全民听矿机的时代。上小学三年级的时候，我参加了学校课外无线电小组，开始学做矿石收音机，从此和无线电结上了不解之缘。现在年龄大了，更加怀旧，05年进矿坛以来，常想起少年时期的往事。只可惜搬了几次家，以前的矿机零件已经找不到了，一直有心再现往日情景，总觉得力不从心。这次借大赛东风，赶在大赛结束前完成了这件作品，在此和大家交流。 整机入学图：      这架矿机所用零件及电路图如下：  图中所有零件都是利用普通工具和手边积累的材料手工自制的：   下面分别介绍各元件的自制方法： 一 底座及线圈 底座为一个全兴酒的外包装木质座，在上面加了一块表面喷了黑漆的布基板，以和座子色调一致。天线线圈的蛛网板为纸板，用0.35MM的漆包线绕制;调节线圈是一张没有加铝膜的光碟，开口后喷黑漆,用有聚四氟乙烯外皮的多股线绕制。在调节线圈的中心固定M4的螺杆，天线线圈可在螺杆上滑动，两线圈之间加一压簧，调节天线线圈中心的螺母，可使两线圈的距离在10—25cm之间变动：   二 接线柱和活动矿石 接线柱柱身为中间有M3螺纹的标准件，锉去头上多余部分，用小台钳适当夹紧，下面垫一块锯有V型槽的木块，用枪钻打2.5到2.8mm的孔。接线柱帽子是一种小型按钮，锯短后中间装上头锉成方形的圆柱头螺钉即可。 活动矿石中间的玻璃管为直径14mm的试管，用小锉刀锉出深槽后掰开磨平。两边的帽子用10W的大功率管帽制作，上面的凸包是在有合适圆孔的铁板上用一根磨成圆头的铁棒敲出的，调节杆是一段废拉杆天线，触针用弹子锁弹簧做的，万向球是用一段中间有3mm孔的铜柱手工锉出：     三 耳机 小时候家境不好，我用的第一个耳机是处理的5毛钱一个的受话器，那时是在上世纪60年代初期，大概是63到64年的时候。这个受话器只有一个线包，线包旁边是一个柱状磁铁，以后再也没有见过这种受话器了。前几年在旧货市场淘到了两个电话接线员用的送、受话器套件，这次用来改耳机，也是怀旧的意思。耳机架用的材料有电脑上用坏的耳机的钢条，废不锈钢薄板，长螺钉，弹性铜片和老式花线，以前就是用这类花线来接处理受话器的，看起来有一种沧桑感。 所用材料：  制作过程见图：            四 可变电容 可变电容的自制相对较难，这种可变电容是我生平用过的第一个可变电容。因为找不到具体尺寸，我是根据坛中的图片和手中现有材料来做的。 因为动片材料宽度（未完待续） 四 可变电容 可变电容的自制相对较难，这种可变电容是我生平用过的第一个可变电容。因为找不到具体尺寸，我是根据坛中的图片和手中现有材料和记忆中的大小来做的。 先在坛中找一张尽量照得正的图片，打出需要的尺寸，照图画出轮廓。在描画过长中越发觉得这个可变外形很漂亮：圆中有方，柔中带刚，当初的设计者一定是个艺术家！按图样先做夹板：    四周留适当余量，两片叠好后先一起打下面两个定片孔，利用这两个孔把两夹板相对固定住再打动片轴孔，以保证同心。然后把外形修到尺寸。等做好轴套后刻出轴套沉孔：  动片、定片的制作和夹板类似（动片因材料宽度不够想做的尺寸，在轴孔部分缺了点，但不影响夹紧，定片形状和原来的不一样，是为了低端频率位置接近常用的可变）：      轴与轴套是利用一个老式双联电位器改的，基本上是靠手工锉出来的，关键是找好基准，要有耐心，轴的尺寸调整利用了微型台钻，因电位器的轴前端是扁的，要把两平面想法补好后锉成圆形才能套丝：   |
