里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈

时间:2017-08-19 21:46来源:www.crystalradio.cn 作者:qg2007 点击:
里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈 ,矿石收音机论坛

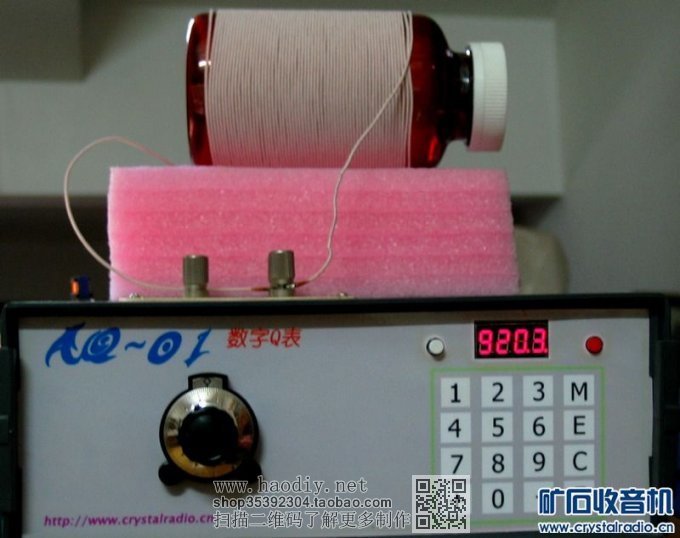

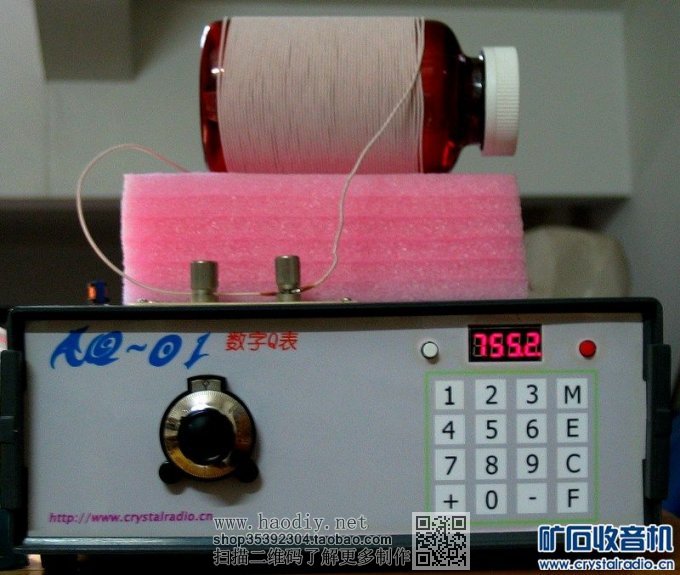

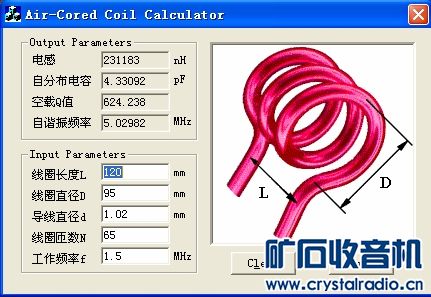

用0.04×660线绕圆筒线圈,可以将里兹线的多股看成独股线间绕,计算出相当独股的线径,测量纱包外径,就能用已有线圈计算器预算线圈参数,算过蛛网线圈也很准。Q值实测里兹线高,1500KHz755.2Q,600KHz920.3Q,比陈宪文线圈Q值高多了。线圈骨架是塑料药瓶,线圈骨架采用食品级的塑料好。

里兹线金贵,绕前有数可以节省许多。测量纱包直径可以在一个小圆筒上绕十几圈,按总长算平均值。

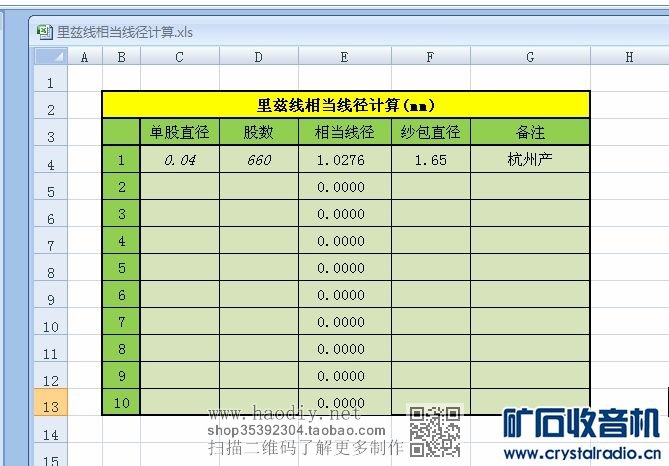

虽然计算简单,还是做了一个计算器,以备常用里兹线数据留存。

里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈 里兹线相当线径计算.rar (4.11 KB, 下载次数: 603)

里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈

里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈

里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈

里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈

里兹线线圈计算 ——绕高Q值0.04×660里兹线圆筒线圈
