绕了一个线圈,做了几个试验,测量不同电感

时间:2017-08-20 20:46来源:www.crystalradio.cn 作者:一草亭 点击:
绕了一个线圈,做了几个试验,测量不同电感 ,矿石收音机论坛
我是初学者,只会做简单的试验,高手们多多指教。

前天绕了一个线圈,
昨天固定所有抽头,
今天测量不同电感。

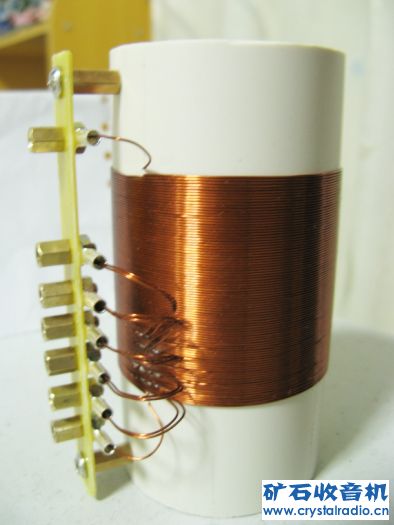

线圈参数:
筒子直径d:50mm
漆包线:直径卖家说是0.44mm,我绕好了后实际测量大约是0.5mm
圈数n=90T,分别在65,70,75,80,85,90处抽头
线圈长度l:刚刚好45mm
绕了一个线圈,做了几个试验,测量不同电感

感觉按照那些计算器计算出来的电感和实测的电感差距不小。
实测的电感如下:
65T   195uH
70T   216uH
75T   237uH
80T   259uH
85T   281uH
90T   303uH
有些书上说配365的电容,线圈大约要200uH,也有说要220uH,论坛里面也有说280uH,可能是考虑了天线的分布电容因素,所以有不同的结果。但是以上这些电感覆盖中波段应该没有问题吧?(刚好覆盖200~300,声明一下绕之前并没有精确计算,只是大约参考了一下,绕到65圈的时候一犹豫就开始抽头了,一抽就抽出个195uH,绕到90圈的时候感觉剩下的线不够绕5圈了,就收尾结束,一收尾就收出个303uH,对于偶这样的初学者,随便搞了一下就是200~300uH运气真好)

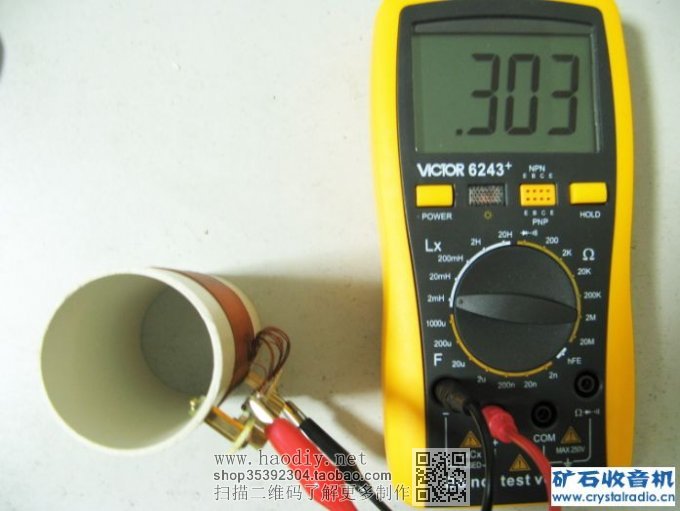

下面的图是在90T处测量的电感。
绕了一个线圈,做了几个试验,测量不同电感

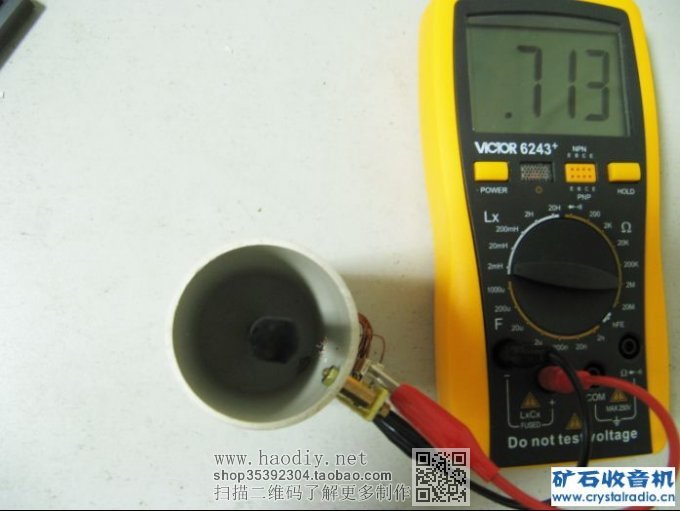

手头有两种磁棒,一种是普通的中波磁棒,插进去看看电感怎么变化的(尽量插在筒子中间),结果显示电感变得超大:
绕了一个线圈,做了几个试验,测量不同电感

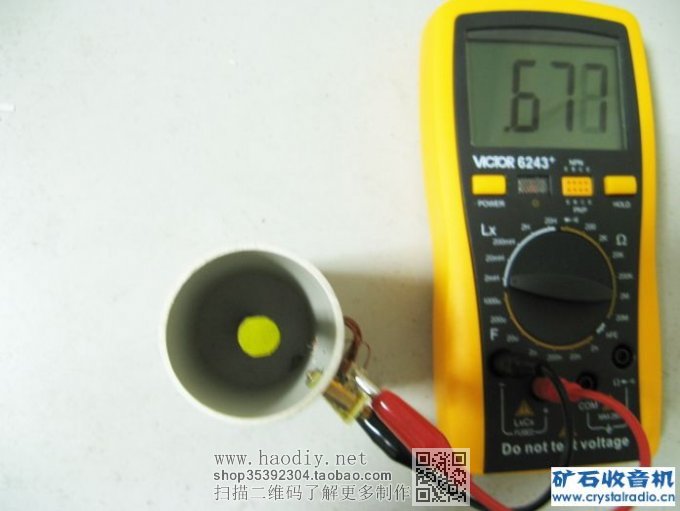

今天又从龙虾兄那里买到了黄点磁棒(据说黄点的质量好,容易得到大Q),也插进去看看,电感也变大,但是没有质量普通的磁棒明显:
绕了一个线圈,做了几个试验,测量不同电感

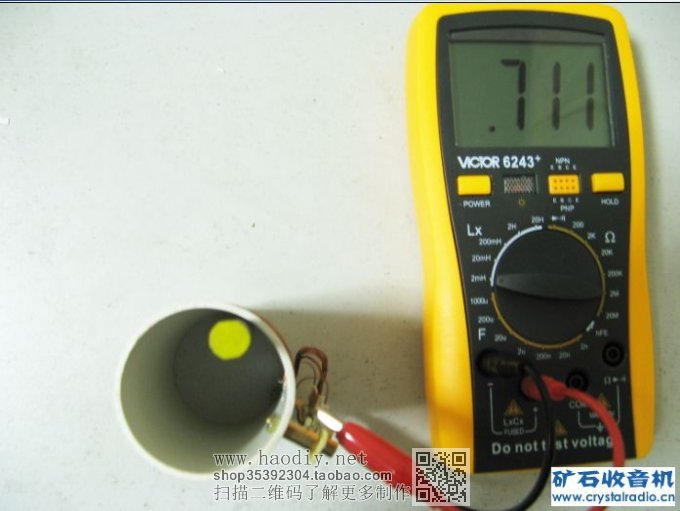

插在筒子边上看看,磁棒放在看来正中间和边上还是有区别的,下次绕线圈的时候要注意了:
绕了一个线圈,做了几个试验,测量不同电感

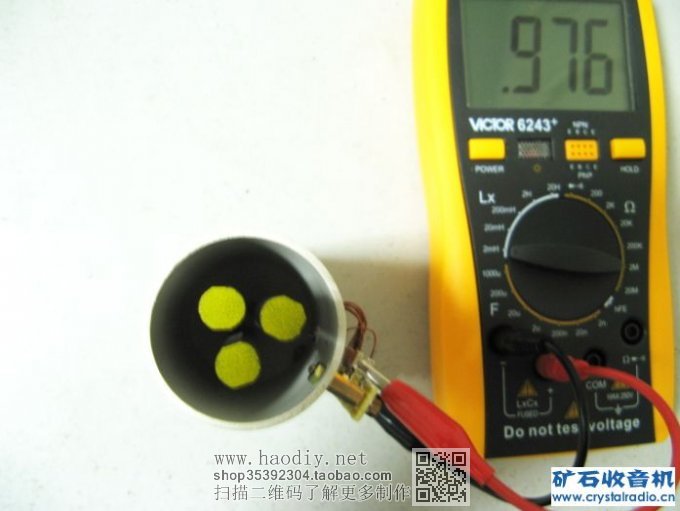

插三根黄点看看,乖乖隆地洞,电感飙升啊:
绕了一个线圈,做了几个试验,测量不同电感

以上纯粹是试验玩玩,和大家分享一下快乐,至少学到了点实践经验,理论还是要慢慢看书学习。
欢迎各位前辈批评指点。

手头有三根黄点磁棒,28股纱包线适量,60股纱包线适量,不知道怎么才能绕出一根好的棒棒,是不是套个比磁棒粗一点的空筒子绕比直接在磁棒上绕要好一点呢?
