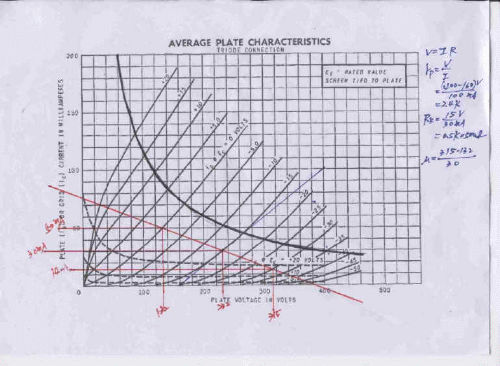

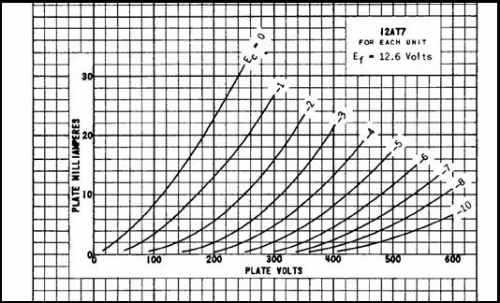

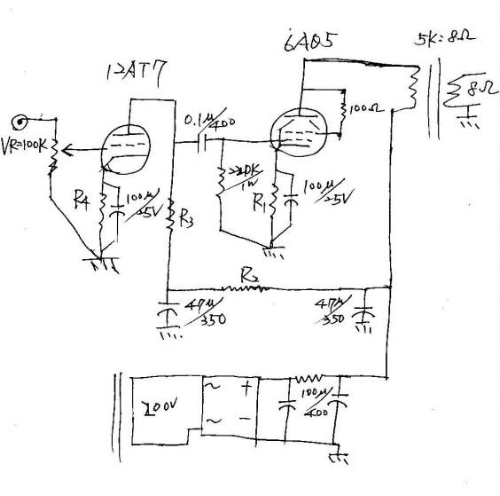

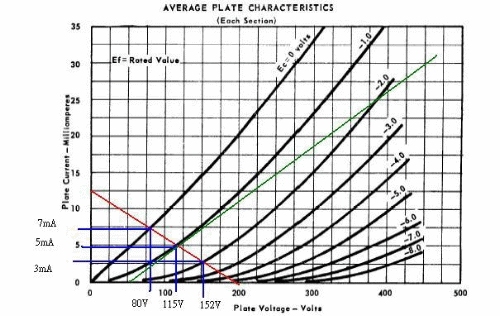

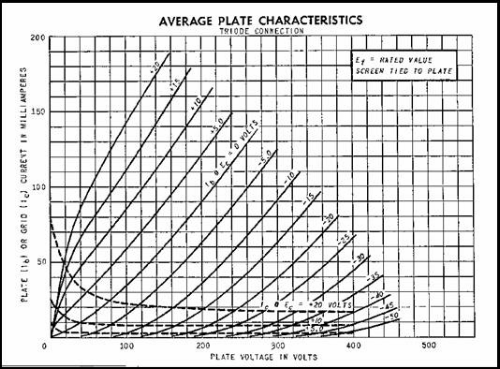

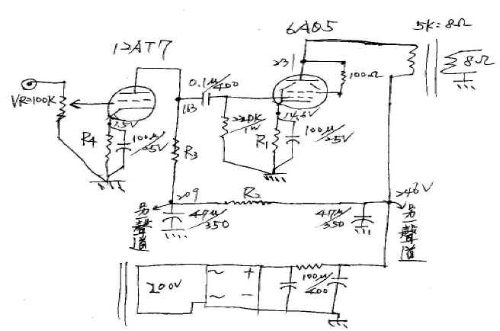

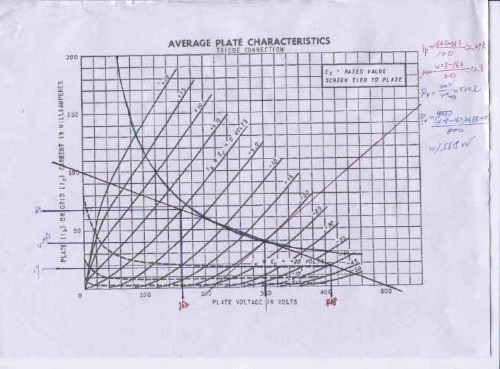

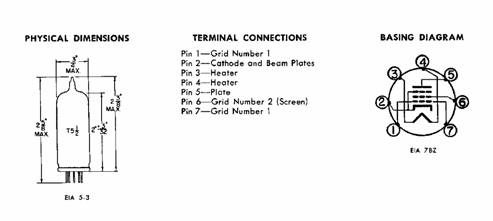

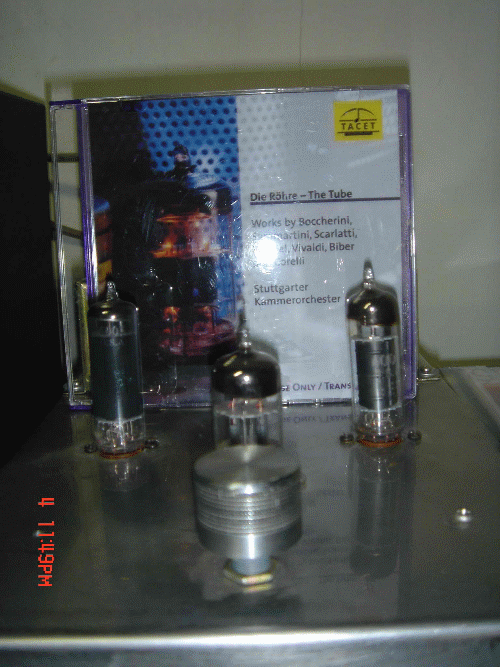

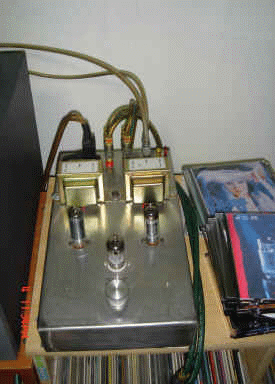

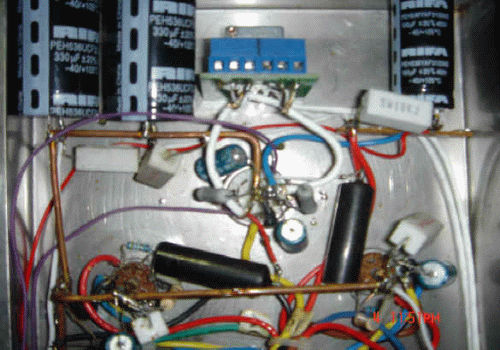

 想想老昌玩管機也好幾年了，五極管、直熱三極管、容交、直交的機器也裝了一堆， 最近打開零件箱 ，看到早期搜括到的一堆五極管 6A Q5、6V6、 6L 6、 6C A7、 KT88…，自從迷上三極管後，就把它冷落一旁，尤其是那一百多支的 6A Q5，覺得 蠻可惜的，想說是不是該回頭玩一下這一些 6A Q5呢? 好吧！就從6AQ5開始囉！五極管的聲音是比較飽滿一點，但可能是因為太飽滿了， 聲音感覺上比較糊一點，解析度就差了一點，所以不考慮 那就用三極管接法吧！而且現在也比較流行三極管，就用三極管接法，接下來就是電 源變壓器，就用DZ的T-30囉！因為手上剛好有T-30， 但DZ的T-30缺點是高壓只有 200V整流後只有280左右再加上壓降大概只剩下260左右，要作直交實在是有點困 難，就作電容交連囉 作管機就是這樣，時常要牽就現有的零件，尤其是電源變壓器，以前不會劃特性曲 線，就照線路裝，高壓肯定不會跟線路一樣，其實就是你依線路圖去訂一顆電源變壓 器，也不一定會跟你需要的一樣，工作點肯定跑掉，聲音當然就…，等聲音出來再用 我們「自以為很靈光的雙耳」其實是很會欺騙自己的雙耳去調；還好現在知道怎麼畫 特性圖，不必牽就於電源變壓器 說到6AQ5大概來介紹一下，台灣早期的「拉Gㄛ」中最常用的管子，大概就是6AQ5 和6V6，這兩支管子的特性可說是蠻類似的，只有一點不同6V6的耐壓高了一點， 6AQ5低了一點，而且據說這支管子是專門為Audio設計的，另外值得一提的是，這 支管子幾年前的售價一支是４００新台幣，但一直沒人玩它，現在是便宜得一蹋糊 塗，希望永遠這麼便宜。 線路如下：  (不好意思，懶得用電腦畫，就用徒手畫囉！有點醜，好用就好) 首先來看一下６ＡＱ５的三極管特性圖 這是６ＡＱ５的三極管特性圖  6AQ5接腳圖和外形圖  我打算用一支 12A T7來當驅動管，它是中μ的雙三極管，一邊推一聲道 12AT7的特性表  因為我手上有一些5K的輸出變壓器，就依照5K來設計 圖形如下6AQ5  如果照特性圖6AQ5是可以做到1.5W左右，但因為T-30的高壓只有200V，整流後 大概只有280V，且T-30的電流只有60mA，如果照上圖40mA*2=80mA，絕對嚴 重不足，只好重劃如下  強放級+ 強放級取 232V，-15V，30mA，P=232V*30mA=6.96W在屏耗內， R1=15V/30mA=500Ω， P=15V*30mA=0.45W， R2=450 ohm/0.5W， OPT=5K 輸出功率 P=[(Emax-Emin)(Imax-Imin)]/8=[(315-132)(50mA-14mA)]/8 大 約0.82W，好小 驅動級如下：  驅動級取 115V，-1V，5mA， rp=dEp/dIp=(450-55)/30mA約13.2K ohm ， 屏極R3負載取15K 陰極電阻R4=1V/5mA=200 ohm，取200Ω 因為驅動級的屏壓為(115+1)V (245-116)/5=25.8K 就取 R3=15K和R2=10K//15K=6K 就這樣了，接下來動手囉！ 完成就是這個樣子  銲接完，量了一下個點電壓如下： 第一次裝好時，驅動級的柵負壓只有-0.8V左右，也賴得再算，就用270Ω、390Ω、 一直試到470Ω剛好-1.5V，就此定案：  零件方面如下： 電源變壓器：T-30*1 輸出變壓器：5K：8Ω*2 6AQ5*2 12AT7*1 100K VR *1 電容方面 濾波電容：DZ RIFA 100μ/450V*2 陰極旁路電容：100μ/25V*2 高壓旁路電容：47μ/350V 交連電容：黑貓0.1μ/400V*2 高壓旁路電容47μ/350V 電阻方面CRC濾波之電阻100Ω/5W 第二柵連至屏極之電阻：100Ω/0.25W 功率管之柵極電阻：220K/1W R1：500Ω/5W R2：(10K//15K )/5W R3：15K/5W R4：470Ω/1W  編按:這個6AQ5的線路為稍後將上架的DS新套件,採用PCB規劃,非常適合新手入門!! (责任编辑：admin) |
