做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

时间:2012-10-12 22:15来源:hifidiy.net论坛 作者:超人胆 点击:
EL34推挽机,用管12AX7 12AU7 EL34 石整流 晶体管延时启动,4挡信号选择。 机器尺寸长300,深240,高170 机壳自制,牛罩自制。 电源牛自绕,铁芯32*65 输出牛自绕,铁芯26*45,次4夹初3 扼流圈自绕 上面板不锈钢,前面板定制,两旁板装修多余木地板 线路是屏
EL34推挽机,用管12AX7 12AU7 EL34 石整流
晶体管延时启动,4挡信号选择。
机器尺寸长300,深240,高170

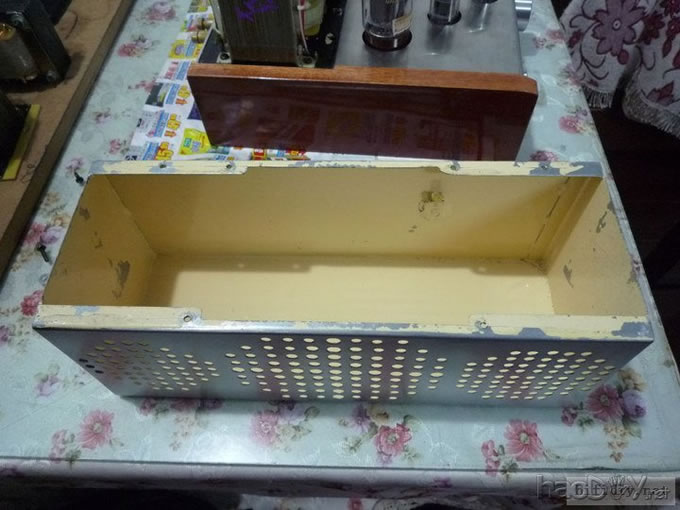

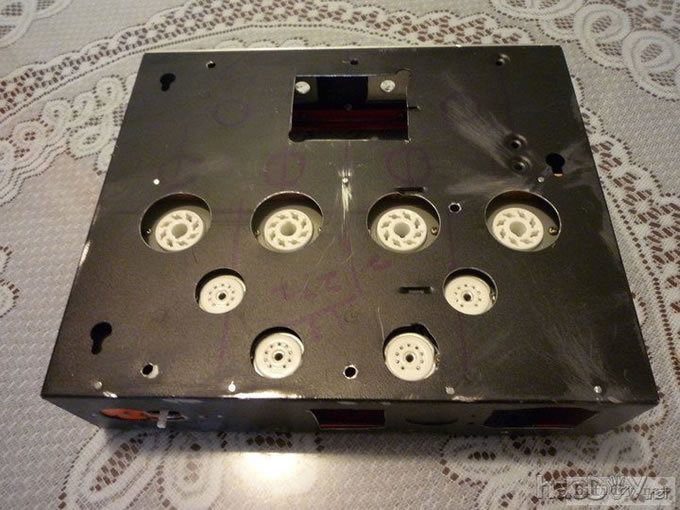

机壳自制,牛罩自制。
电源牛自绕,铁芯32*65
输出牛自绕,铁芯26*45,次4夹初3
扼流圈自绕
上面板不锈钢,前面板定制,两旁板装修多余木地板

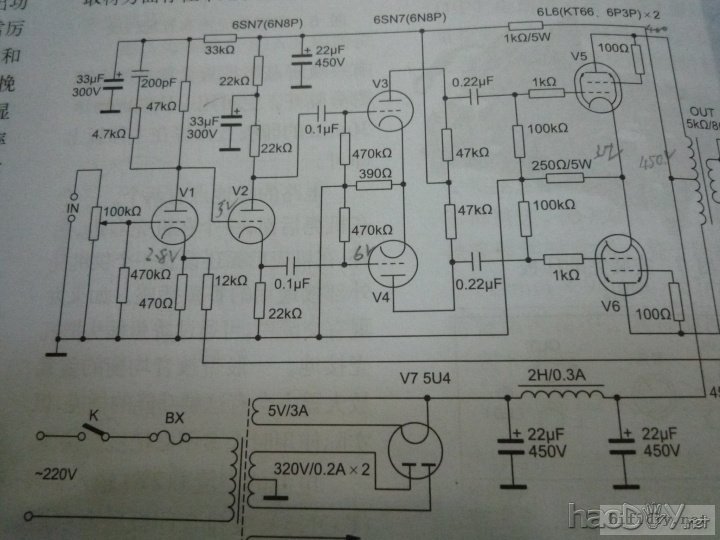

线路是屏阴倒相,输出三极管接法。


做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

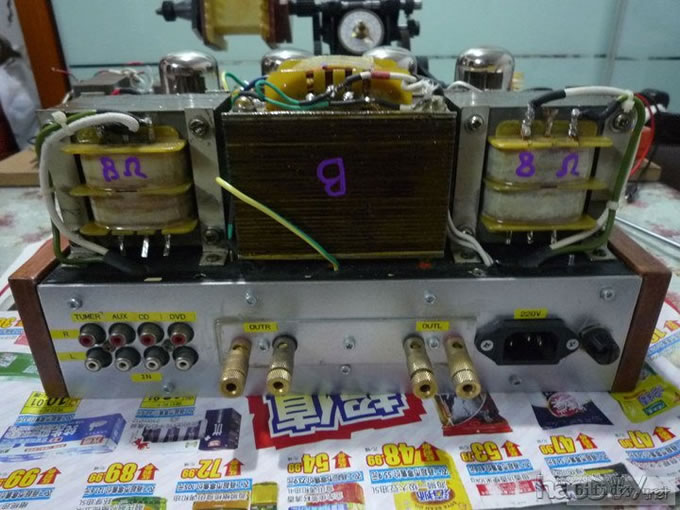

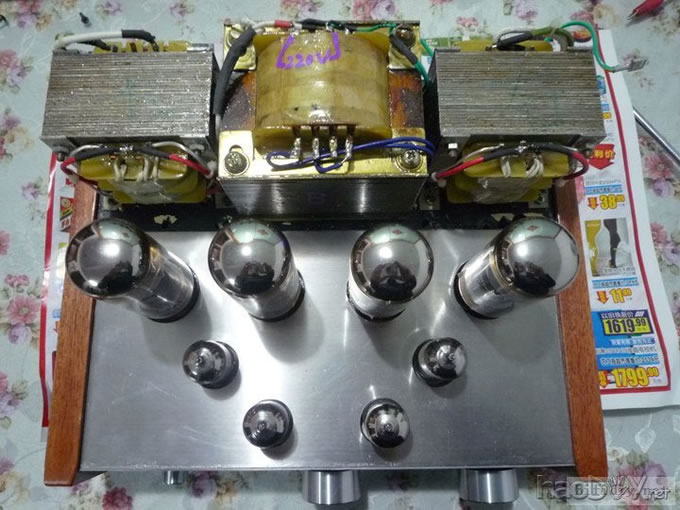

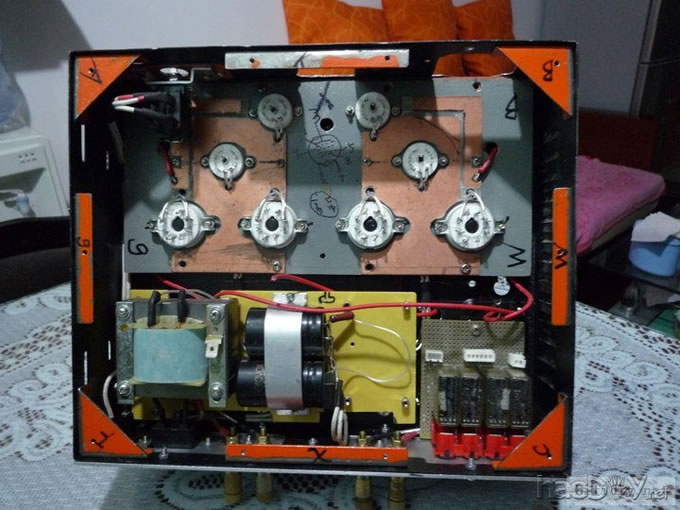

内部电源牛输出牛的模样
做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机


做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

做了一台世界上最小的胆机6sn7(6n8p)+6l6(EL34,kt88)推挽胆机

听感牵涉的因素太多,不太好写。
开始装的时候是第一张图,用万用表调试
第二张图是用示波器调试以后的图
总之 做的机器不但外观要漂亮,更重要的是内部调试
如果要上档次的话一定要仪表调试,才能有满意的听感。
