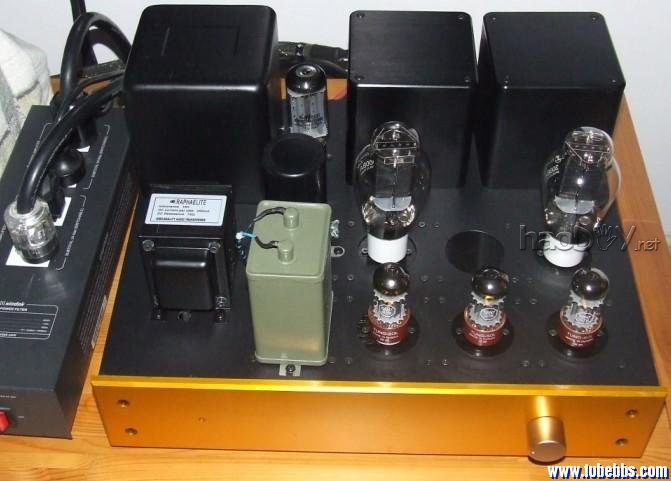

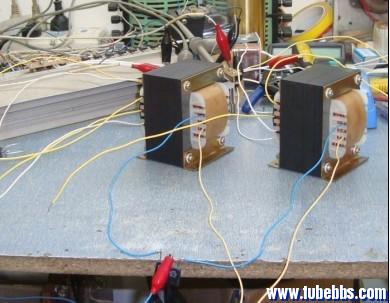

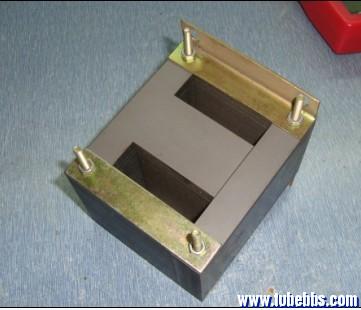

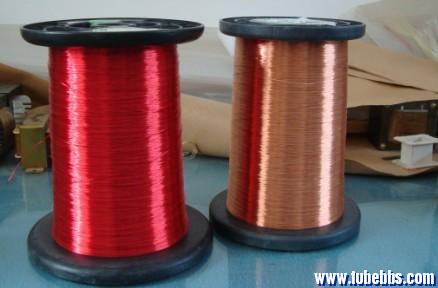

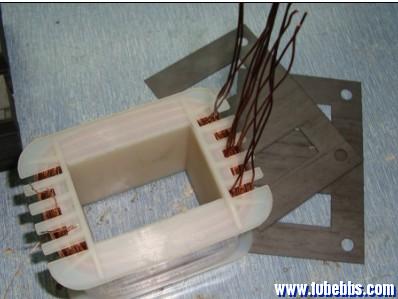

300B之前做了几台，但是总觉得功率太小，出手转让了，改玩其他机，但是听来听去，300B那飘逸的高频，有毒的中频，是让我魂牵梦绕的，之前一直考虑尝试其他管子，但是最终还是没有动工，真的是300B让我很纠结，最终下定决心，重做300B。 为了这次300B的制作，自己也在材料网经营Z10全新铁心，很多朋友购买后反应铁心比较不错，但是自己一直没有自己的铁心做一台机器，所以这次考虑用自己的铁心为自己装一台机器，犒劳一下自己，本来打算这台机器自己绕牛，从设计到制作，咨询了很多前辈和同好，但是进来工作忙，现在谋生真是不容易，每天忙的昏天黑地，虽然音乐是精神粮食，但是不吃饭光听音乐也不行啊，所以还把精神食粮让步下，所以绕牛的事情就一直在推迟，其实300B这个管子，我自己绕牛，说心里话，还真是有些不安，如果因为牛没做好，影响到整个表现，那就有些遗憾，直到有一天出现一个人，这个人就是：  本坛神人之一：老穷烧，在加上他的QQ聊天之后，觉得穷烧无论是理论还是实际制作经验都是很有独到之处的，而且老穷烧自己也在做一些机器，他有自动排线机，这下好了，和老穷烧商量，我自己出铁心，他出线，出工，帮我绕，老穷烧听我说也愿意帮我这个忙，同时也想看看我卖的铁心到底如何，无图无真相，下面开始贴图。所用材料明细： 五金材料部分 机箱：自己的通用机箱 电源牛罩：之前剩下的改造的 输出牛罩：铝型材拉丝氧化牛罩。 辅料部分 电源输入座:台湾产250V 10A 保险座:台湾产 250V 10A 电源开关:日本ALPS产250V 10A 音量旋扭:实心铝氧化拉丝 电源部分： 整流管：EH 5U4 第一级滤波电容：自己的军工油电容，500V 10UF 扼流圈：拉菲尔250MA 10H 立式 第二级滤波电容：日本NCC 高速焊机用快充快放型专用电容 475V 225UF 变压器 电源牛：自己Z10 0.27MM厚114*70铁心, 老穷烧制作 电流密度按2.5A取 B值12000 初级0-220V-230V 次级高压420V-400V-0V-400V-420V 400MA一组,用0-230V初级的头,高压用400V组,带载实际测量B+455V 3.15-0-3.15V 2A一组,供第一级6SN7灯丝使用,带载实际测量6.6V 0-6.3V-10V 2A两组,分别供推动级6SN7使用,用6.3V抽头组,实际带载测量6.6V 5V 2A两组 供300B灯丝使用,实际带载测量 5.2V 5V 4A一组,供5U4整流灯丝使用,未测. 输出牛:自己的Z10 0.27MM厚96*50 3.5K:4-8 4+3结构 信号通道: RCA座:台湾产余下的纯铜座,信号线到电位器:日本古河双芯屏蔽线,电位器:日本ALPS蓝壳27型双联100KA线 管座: 全部自己的瓷座自锁镀金纯铜座 电阻电容: 第一级:栅漏电阻大红炮,栅极缓冲电阻黑DALE 屏阻大红炮,阴极上电阻黑DALE, 下电阻大红炮,串联的方式,中间串联点接反馈,第二级栅极缓冲电阻蓝DALE,屏阻:棕色DALE 两只并联 阴极电阻黑DALE,阴极电容 日本NICHICON音频专用 偶合电容蒙多福,300B栅极缓冲电阻蓝DALE,阴极平衡电阻大红炮,阴极电阻50W铝壳DALE.300B阴极电容日本RUBYCON高频低阻电容,反馈电阻AB实心碳阻,第一级电源降压电阻大红炮,第二级电源降压电阻两只大红炮并联.第一级退偶电容日本RUBYCON高压电容,第二级退偶电容日本NCC高压牛脚电容. 机内连接线: 全部多股无氧铜0.8CM线,反馈连接线:特富龙银线. 所用管子: 曙光300BA*2 天梭复刻6SN7*3 EH 5U4*1 喇叭输出插座: 纯铜镀金插座 棚架: 自己售卖的4P镀金架 最后完成的劳动成果：  下面是先把铁心夹好后，  本牛用的线，  绕完后的线圈:  牛做好了，穷烧在测试;
