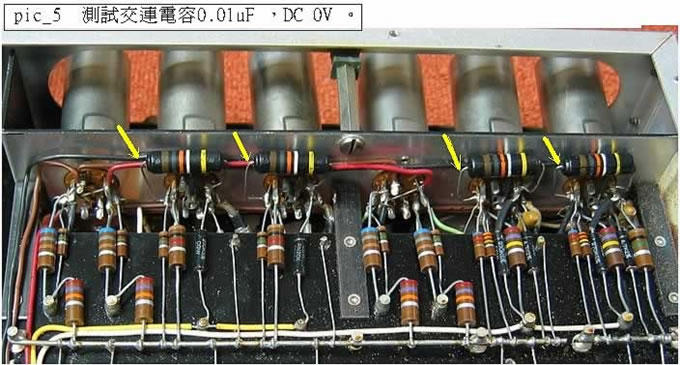

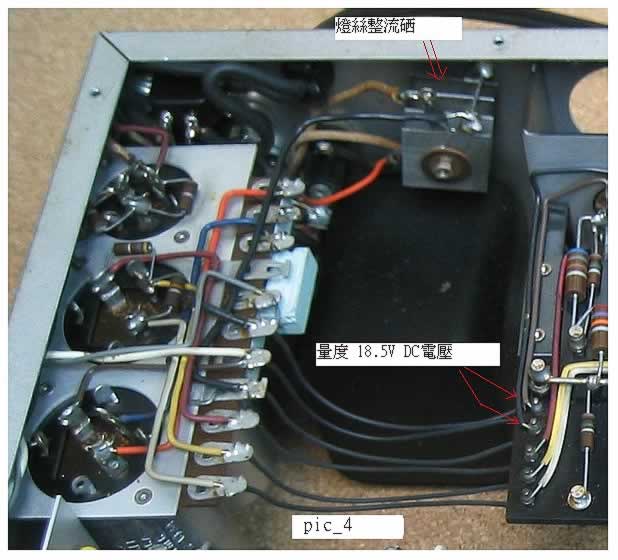

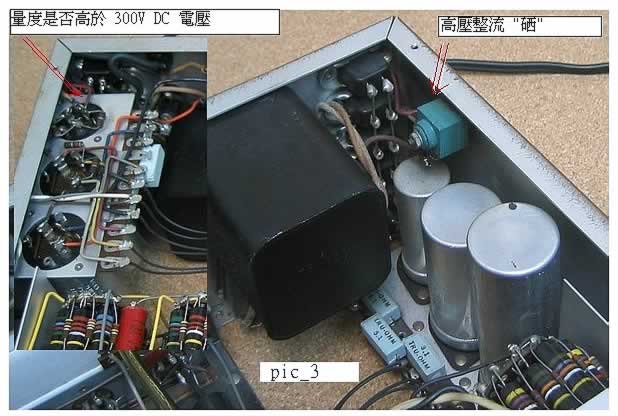

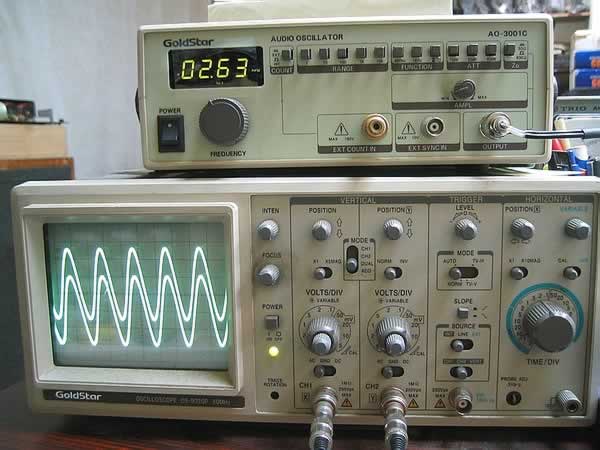

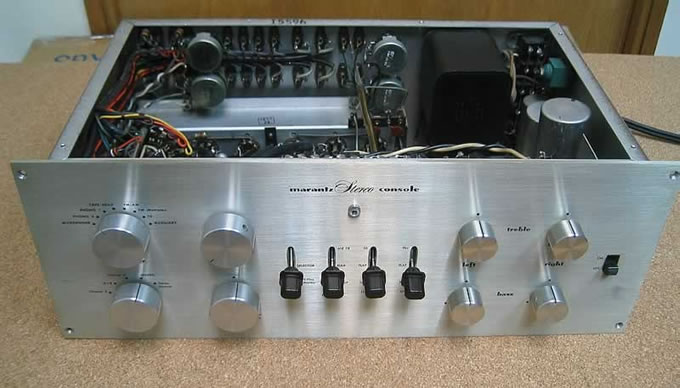

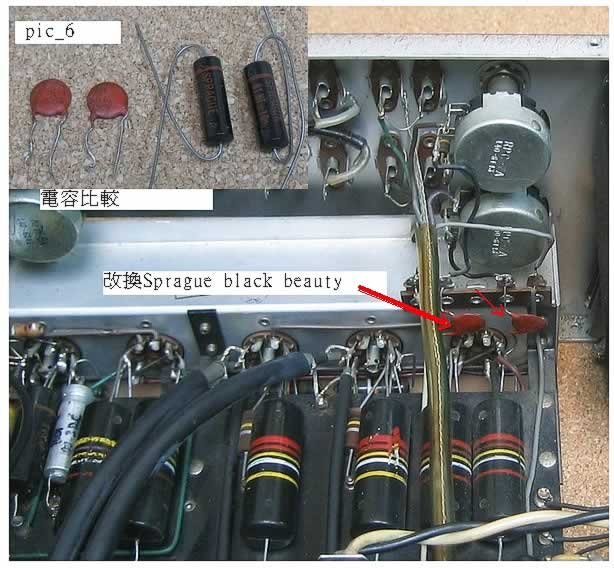

古董名器系列中的 Marantz 7 在 Hi Fi 市場和發燒友心目中佔舉足輕重的地位，若未能豪情的花費兩萬多元買原“ 7 ” 者，皆爭相仿效自製或以數千元購入土砲“ 7 ” 來滿足其擁有慾，筆者亦曾一嘗自製土砲“ 7 ” 的滋味，所謂：「 有聲易，好聲難」，若要聲音似原製“ 7 ” ( 圖一 )則更難上加難。 說來有趣的是佔大多數的“ 土砲幫 ”堅持採用新裝料；於是又跟原M-7 的距離又差遠多些！那怎算是仿M-7 嗎？客觀的分析，我們要明白不同物質的電容、電阻或膽對聲音影響是很大的；甚至不同人銲製也有頗大分別，這就是涉及「功力」的問題了。 (圖一）  我接觸過無數的古董“ 7 ” 或“ 1 ” ，事實上每一台機聲音也有不少的差別，因由何在呢？ (1) 每台機的 run in 服役時有長短不同。 (2) 零件衰老耗損不同。 (3) 原廠生產的年期的差距，用料也有少許差別。 (4) 健康狀態程度不同的機更無從估計。 現奉上原廠線路圖作參考 ( 圖二 ) ，此處我們焦點放在檢查 M-7 的健康狀態和零件衰老的問題上。  ( 一 ) 整流器： M-7 的高壓和燈絲是用古老的半導體俗稱“ 整流硒 ”(它不是矽)，硒的效率和整流性能比矽為低；但又因“ 硒 ”特別討好發燒友的歡心 ( 好聲 ) ，於是為了原裝的硒到處搜尋而不惜一擲千金者眾，若要自行動手測試這整流“ 硒 ”也是可行的，只要閣下有 DC 電壓錶就可量度整流硒輸出至第一級的濾波電容的電壓值，通常是介乎 300V 至 320V( 以不低於 300V 者是正常 ) ，不幸者若電壓點低於280V 以下，就需要找替換了。 ( 圖三 ) 另外還要量度燈絲整流是否接近 18.5V DC ( 圖四 ) 。 (圖三)  (圖四)  ( 二 ) 測試交連電容：在 12AX7 的第一級與第二級放大的交連電容通是用 Sprague 班間電容 (bumble Bee) ，這電容的漏電率相當高 ( 交連電容的作用是只許聲頻通過而直流電受阻隔 ) ，但若因電容漏電的緣故所以影響第二級放大的工作點和膽的壽命，( 圖五 ) 所示的四點箭指位置應是 0V DC 的。 (圖五)  ( 三 ) 放大的平衡度：通常古董前級大多數的 volume 電位器是有一定程度誤差的，並不一定是使用日子長而磨損；而最大可能是先天 的不足，數十年前是不容易製造低於 5% 誤差的 (更甚者 10% 至 50% 亦司空見慣)，因製造是用純碳膜物料以控制稀薄的程度來決定其阻值；這是好聲的原因，也是左右平衡的製造難題。另方面如何判斷是 volume 誤差還是機誤差呢？機內誤差包括電阻變值或膽的平衡問題，是需用專業儀器 ( 示波器 ) 才可診斷。  摩機部份 ( 四 A) 摩交連電容：在介乎 V.4 、V.5 與 V.6 的陶瓷電容 ( 啡紅色丸形 ) 是整台 M-7 最差勁的交連電容 ( 圖六 ) ，為何 Sid Smith 要用這類料呢？相信最大原因是它阻隔直流電的效能頗高 ( 與 Sprague bumble bee 比較 ) ；但其溫度系數差 ( 容值隨著溫度變化率 ) ，聲音亦甚冷漠和窄的頻寬，若改換 black beauty 即使仍是 0.01u ，明顯是高低音或與音質也大有改善，尤其是低音變得厚，音樂感更濃。雖是相同值但因不同物料的電容介質，其頻率速度系數就大有分別了。很多讀者都認同 M-7 的低音表現不大理想，亦有人為了改善低音而將 V-6 的最後輸出電容 0.22uf 改換成 0.47uf ，但最重要的是 V-6 之前的陶瓷電容正是低音不足的主要關鍵。 (圖六)  ( 四 B) 我們使用 M-7 時很慣常地將高低音控調至中央 ( 正是 Normal 狀態 ) ，既然是甚少或不會使用音調控制器，何不將它的 Tone control 抽離，可以將這部“ 前七 ”玩得更盡，因為簡化了很多接點和引線並減少電容和電阻的相位失真，因此大大提升這“ 前七 ”的通透度和控制能力；聲音的從容度亦提升了至少兩班；就如揭開了一面濛濃的面紗，多麼的過癮啊！不過亦有人喜歡原有的音染和暗昧，就悉隨專便了。這手術是將從零件排板引到音控的四條幼電線銲起，接上82k AB 電阻參閱圖 ( 圖七 ) ，再進一步亦可將 V-6 最後輸出的交連電容直接引到 RCA 輸出插坐，這樣又更直接，亦免除很多不必要的接點和 Hi /Low Filter ，這“ 七仔 ”就更上一層樓了。但切記抽起音控的四條幼電線和加上82k AB 電阻後，是必要加兩條引線將 V.4 、V.5 的輸出電容 0.22uf 接通 V.6 輸入級電容 0.01uf ( black Beauty 新改 ) 才是最後的完工。 (圖七)  經過這手術後，日後要還原亦甚容易，不會破壞原裝的意義和“ 名氣 ”價值；我們玩得更無後顧之憂。談到玩膽， M-7 全機是用六支 12AX7 ，三支是唱盤放大 V.1 、V.2 、V.3 ；另外三支 V.4 、V.5 、V.6 是 Line Amp 十倍放大，常言道：「玩“ 7 ” 未配備靚膽，只是玩得半部“ 7 ” 」。黑膠片迷更要留意此機六支膽都是同樣重要；單用 Line Amp 者，花心思於 V.4 、V.5 、V.6 就足夠了，最後一提 V.1 、V.2 和 V.4 、V.5 是要配對和同期同牌子；V.3 和 V.6 是 phono 和 line amp. 左右共用的輸出膽可單獨更換或不同牌子，可調校音色正是膽機最好玩的好處。 (责任编辑：admin) |
