制作多用途超声波微型雾化器

时间:2013-01-14 10:45来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
笔者先容一种多用途的超声波雾化器。该雾化用具有以下特点:分体式,即超声雾化头与电源和电路部门完全疏散;便携式,体积小、即插即用、设有自保成果;高靠得住,可全天候事变;雾化量大,与别墅的山川盆景配套可产生云雾缭绕的动感;出格得当过度干燥的情形对氛围加湿,以利人的呼吸;在水中插手适量的某种溶剂,给被污染的栖身情形消毒,以提防疾病(如把糊口用醋按时雾化,可提防流感);雾化器(制品)售价低、性价比高,欲廉价雾化器,仅器械和工时费也难敌上述的性价比。
  一、电路事变道理

制作多用途超声波微型雾化器

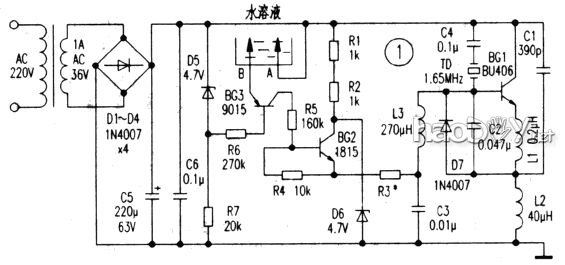

该雾化器电路如图1所示,电源经变压器B(AC220V/30W)降压(36V)送D1-D4整流和C5、C6滤波后给电路提供事变电压。雾化器事变电路由振荡器、换能器和水位节制电路等构成。
  1.振荡器和换能器,电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)构成的事变振荡器,其振荡频率为1.65MHz(抉择于选定的TD)。晶体三极管BG1和电容器C1、C2等组成电容三点式振荡器电路。C1和电感L1等效并联的谐振频率比事变频率低,其浸染是抉择事变振荡器的振荡幅度;C2和电感L2等效串联的谐振频率比事变频率高,其浸染是抉择事变振荡器的反馈量,以担保振荡器起振和维持电路的靠得住振荡。压电陶瓷片TD具有很大的等效电感,它除抉择电路的事变频率外,同时又是雾化器的事变负载。若改换压电陶瓷片TD,无需调解电路其他参数,其振荡器频率也能自动跟踪新的压电陶瓷片的频率而事变。
  2.水位节制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位节制触针,他们是浸没在浅水水溶液中事变的。若恒久雾化,一旦液面低落而使雾化头的水位节制触针暴露珠面时,振荡器会自动遏制事变,这也停止了雾化头因发烧而破坏。
  图1电路中的BG2、BG3管、触针A、B以及相干的电阻,配合构成水位节制电路。电路事变时,电源通过触针A、B和水溶液给BG3的射极提供电源。BG3管导通事变。BG2管起开关浸染。当BG3事变时,BG2管也导通,电源通过BG3、BG2、R3、L3向BG1管提供偏置电流,使BG1管振荡事变。一旦液面低落、节制触针暴露珠面,电源到BG3管的通路被割断,BG3管截至,BG2开关也断开,此时BG1因无偏置电流而敏捷遏制振荡。调解电阻R3的阻值,可以直接改变BG1管的偏置电流,以是振荡器的调试异常简朴和利便。电路中的D7是BG1管be结的掩护二极管。
  二、超声雾化器布局和行使要领
  1.雾化器布局, 该雾化器形状如图2所示。雾化头外壳是铜质原料的铸件,铜壳外貌镀铬抛光,其形状尺寸为442mm×l5mm,铜壳内封装有换能器(镍或钛高频压电片)和功率管BG1,换能器紧贴BG1管以利事变时在溶液中散热。铸件铜壳是可拆卸的,只需旋转壳面上的定位口,即可改换压电片。另外两根水位节制触针紧固在铜壳内,并按必然间隔分列再垂直伸出壳外必然高度,以便节制被雾化溶液的最低水位。
  雾化器电源和事变电路都单独装在一个工程塑料壳内,当该装置的输入插入电源后,输出会通过导线给雾化头供电事变。据称该雾化器厂家,不只提供雾化器制品,也提供全套散件出售。
  2, 行使要领,若将该雾化器用于室内加湿或消毒,可筹备一个小塑料盆,盆内盛必然量的溶液,溶液量不宜太多(浅水为准),仅比水位触针跨越必然间隔即可(溶液太深其雾化量相对减小)。再把雾化头平放、两根触针向上浸在溶液中,这时只需插上电源,溶液立即开始雾化。若该雾化器用于盆景,可参照上述要领举办。
