全手工制作X-A50电路架构MINI遥控放大器功放(多图)(2)

时间:2012-09-14 15:30来源:hifidiy.net论坛 作者:狂热者 点击: 次
6.JPG (90.97 KB) 下载次数:8 2008-4-7 15:16 腐蚀中,我用一个桶来装3禄化铁,外面再用一个盆装热水,使的速度开些. 7.JPG (61.84 KB) 下载次数:15 2008-4-7 15:20 腐蚀完后的板 裁板可用大剪刀或钢锯,但我不用这两种






全手工制作X-A50电路架构MINI遥控放大器功放(多图)



腐蚀中,我用一个桶来装3禄化铁,外面再用一个盆装热水,使的速度开些.





全手工制作X-A50电路架构MINI遥控放大器功放(多图)



腐蚀完后的板

全手工制作X-A50电路架构MINI遥控放大器功放(多图)

裁板可用大剪刀或钢锯,但我不用这两种方法,我用尖刀在板的两面画上很深的刀痕,再用小台钳轻轻一掰就OK,效果比前两者好全手工制作X-A50电路架构MINI遥控放大器功放(多图) 全手工制作X-A50电路架构MINI遥控放大器功放(多图)

全手工制作X-A50电路架构MINI遥控放大器功放(多图)






全手工制作X-A50电路架构MINI遥控放大器功放(多图)



打孔中,电转也是自己搞的,用轻触开关控制,转孔我敢说比台转快,精度也不是问题

全手工制作X-A50电路架构MINI遥控放大器功放(多图)






看看还有什么漏打的没

全手工制作X-A50电路架构MINI遥控放大器功放(多图)


将PCB板打磨干净后,在PCB的背面用自喷漆均匀喷上薄薄一层,不仅仅是为了好看,为什么了呢全手工制作X-A50电路架构MINI遥控放大器功放(多图) 嘿嘿,请接看望下看全手工制作X-A50电路架构MINI遥控放大器功放(多图) 全手工制作X-A50电路架构MINI遥控放大器功放(多图)

全手工制作X-A50电路架构MINI遥控放大器功放(多图)






用电吹风加快干的速度

全手工制作X-A50电路架构MINI遥控放大器功放(多图)


将打印好的字符层和PCB板对好,如果没有那层漆字符很难在PCB的背面粘住





全手工制作X-A50电路架构MINI遥控放大器功放(多图)






再次过塑

全手工制作X-A50电路架构MINI遥控放大器功放(多图)

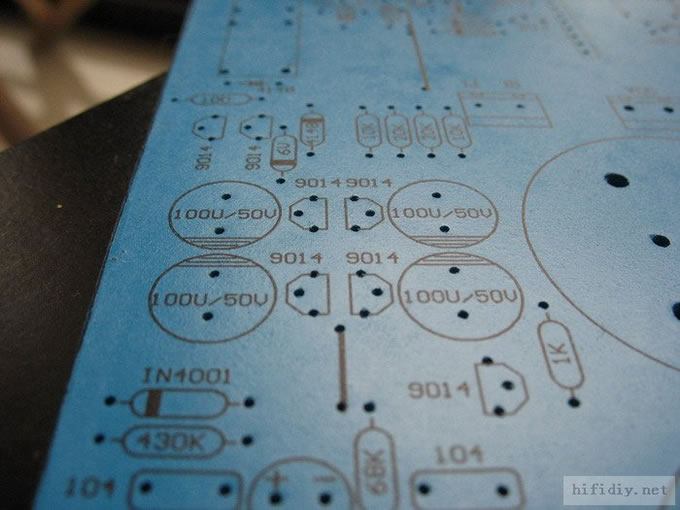

掀起你的盖头来,让我来看看你的脸~~~~~全手工制作X-A50电路架构MINI遥控放大器功放(多图) 全手工制作X-A50电路架构MINI遥控放大器功放(多图)





全手工制作X-A50电路架构MINI遥控放大器功放(多图)
