被低估的经典功放,多年后tda2030的重新精工制作

时间:2012-09-22 22:47来源:hifidiy.net论坛 作者:108将 点击:
这次做2030是经过了深思熟虑的,同时在整个制作过程当中也是极其认真的,选用的线路是1875号称103DB的那个图,因此信噪比极高。对2030的误解有两个原因,1山寨功放大量使用此集成块2 几个便宜,导致大家对其性能的怀疑。 但是通过精心的制作,我觉得2030绝对
这次做2030是经过了深思熟虑的,同时在整个制作过程当中也是极其认真的,选用的线路是1875号称103DB的那个图,因此信噪比极高。对2030的误解有两个原因,1  山寨功放大量使用此集成块  2 几个便宜,导致大家对其性能的怀疑。

但是通过精心的制作,我觉得2030绝对是一款不错的集成块,其优点主要有

1  各频段非常平衡

2  低音尤其醇厚,较之1875有过之而无不及

3  在低碳时代由于其耗能小,尤其值得推广。

但是2030也有其缺点,最大的一个缺点就是在推大一点口径的喇叭的时候力不从心,稍微音量大一点就明显失真。因此,我这个2030主要是用来推两分频4寸低音的音箱,在夜晚听音乐时非常完美。

发烧这么多年,我的第一个功放也是2030,经历了制作7293,3886,分立功放后再做2030,也算是对他的一种纪念。


被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

被低估的经典功放,多年后tda2030的重新精工制作

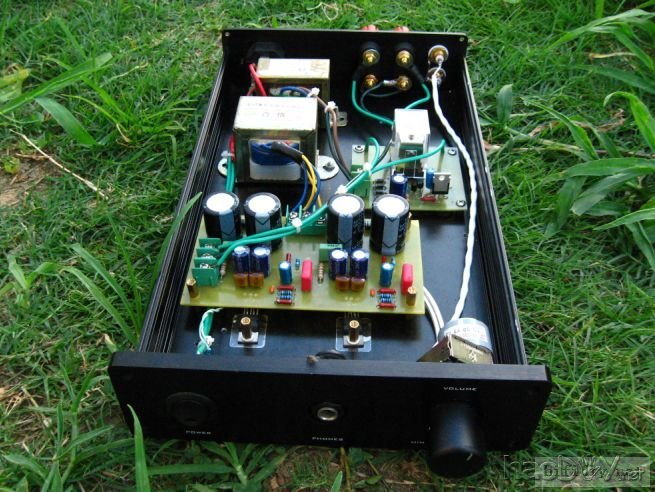

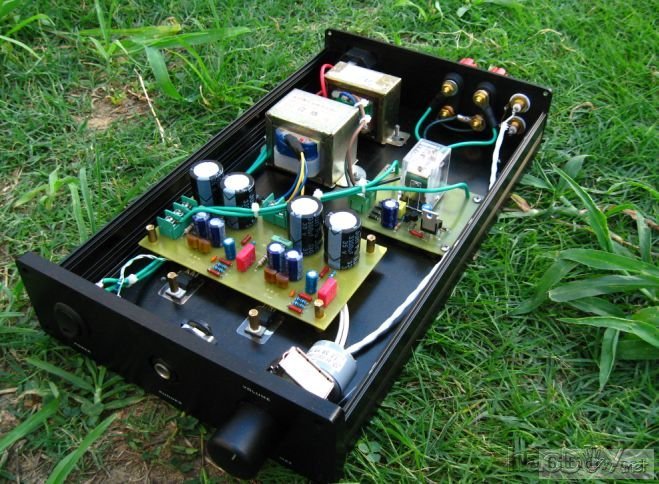

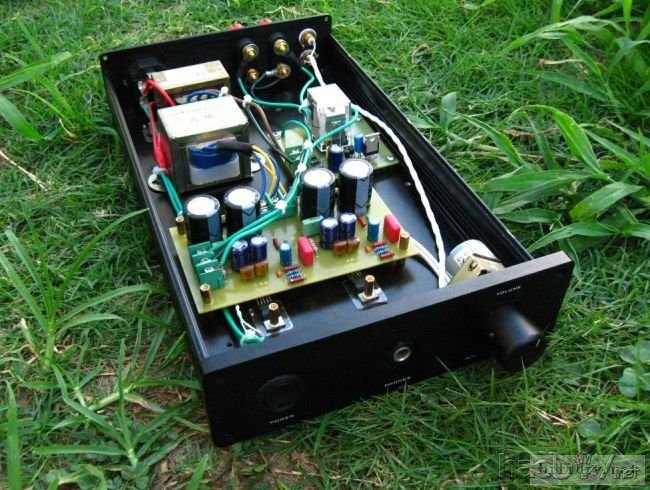

哈哈,我比较喜欢把线放在上面,这样好像显得很强大,当然这是个人爱好而已

不过这样接法依然信噪比极高,离喇叭10厘米听不到低噪。

功放有个不完美的地方,就是电位器关不死,但是我还是选用这个电位器,因为没有一点电位器引起的低噪。

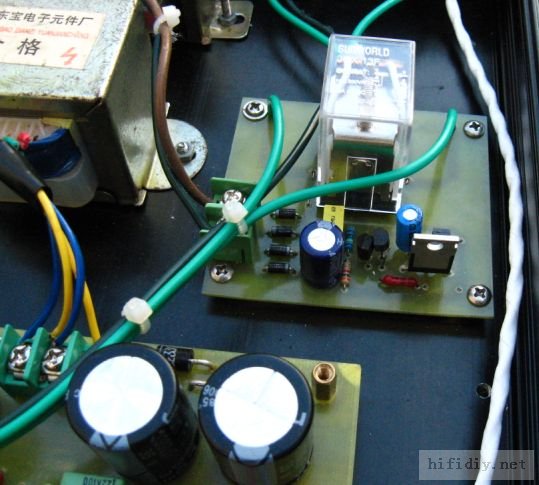

冲击声是有的,喇叭保护我觉得肯定是要用的,受不了开机或者关机哪怕是一点点的冲击声

是的,除了功率比较小意外没有什么特别的缺陷,还有一个特点就是低频很好,不知道大家感觉到了没有

其实,,tda2030真的给大家带来过很多快乐,想想刚烧的时候自己第一个放放出声时的欣喜,而又有多少人第一个功放就是tda2030

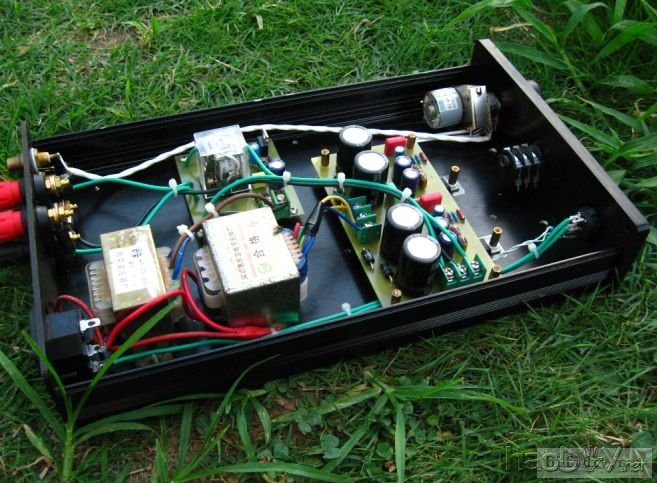

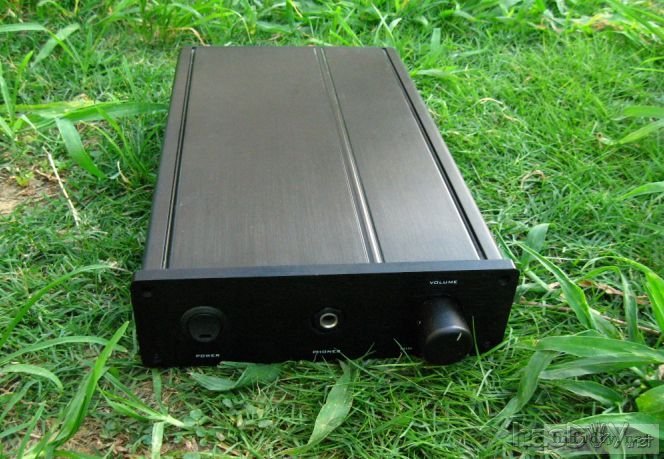

机壳是很厚的铝的,所以不要说2030了,就是3886的散热也是够的

我觉得机壳没有浪费,因为要做就做好点,谁规定了农民工就不能住别墅了,呵呵

牛确实小了点,但是这已经是这个机香所能放的最大的方牛,除非每声道搞一个牛单独共电。那样的话这个里面就有三个牛了。
好在是推小箱子,也没有对他期望太高,现在听着也没有什么不好

推4寸两分频的还是能推得很好的,不相信的话你可以试试,也不要把2030当垃圾看待,如果不是因为功率小这绝对是一款好声功放

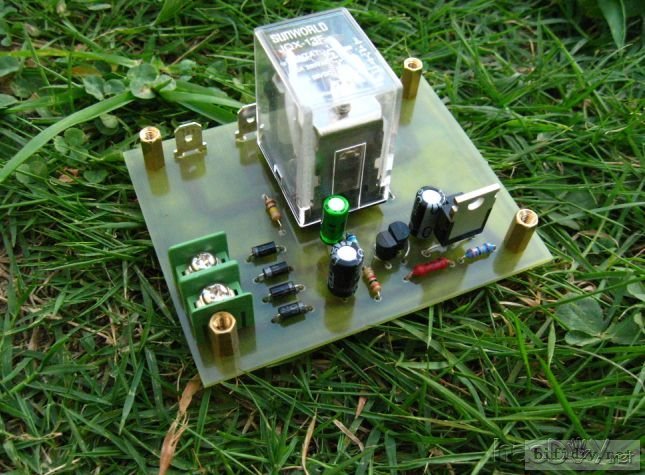

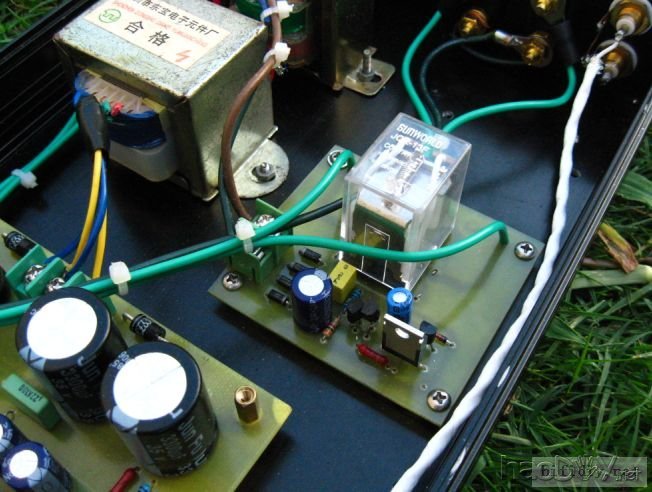

喇叭保护也绝对是要用的,其实不是为了保护其它的东西,因为2030是很稳定的,主要是为了防止对喇叭的冲击。虽然说2030的冲击很小,但是这种冲击依然是可以听见的。

2030这么便宜,希望大家也可以认真做做。

是的,这个电路是我认为目前为止最好的。

好电路确实是好声的保证,但是好的工艺不仅让自己心里有满足感,同时还能在欣赏音乐的时候有个好心情

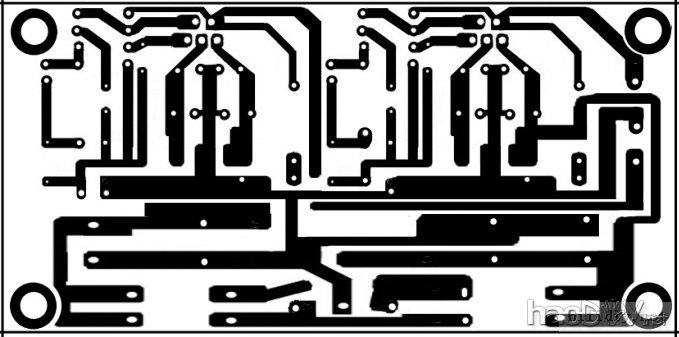

你好,你拿去转印下,效果绝对如我所说。

我可从电路图看不出声音效果,而是做过很多线路,反复比较最终选择了这个。因为确实好所以装相了。
有些人喜欢以大虾身份自居,高高在上,说的话就好象是金科玉律。
有些人没有做过就乱发表言论。
DIY重在制作,希望大家多一些动手

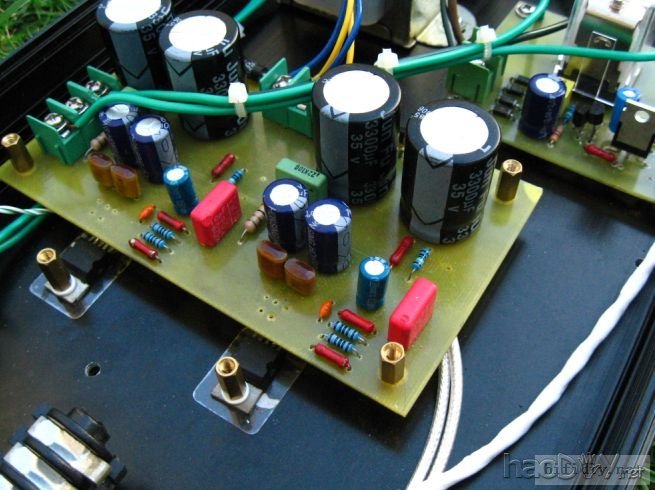

这个扳子背面有几跟跳线,你做好后我把背面的图也发给你看

被低估的经典功放,多年后tda2030的重新精工制作

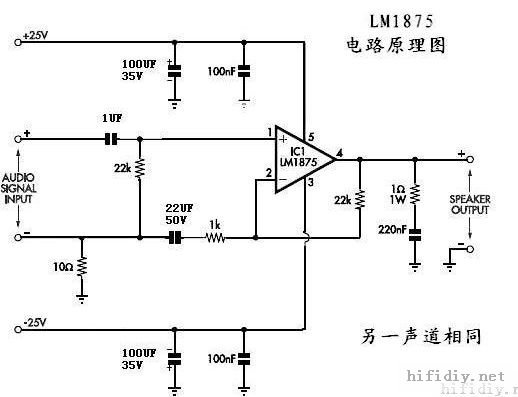

电路图来了
被低估的经典功放,多年后tda2030的重新精工制作

最终出的音效取决于整体器材的搭配.测量功放素质的时候我觉得最好还是在同一系统中对比不同的功放才能得出比较正确的结论.

所以,不能脱离其他的搭配器材单纯的说好或者不好

楼上的兄弟细心,确实是第一个图,呵呵

tda2030的低音绝对比lm1875醇厚,不要用标准电路了,标准电路不好听
