我爱厚膜---下午的劳动成果-stk401-120功放

时间:2012-10-01 21:41来源:hifidiy.net论坛 作者:lurgee 点击:
折腾了一下午,将原来(4234)板子加了电源整流和滤波,加了rca端子,所有接口采用插片 上图,pcb:严格遵循单点接地,理论上消除交流声,提高信噪比 下载 (192.71 KB) 2011-5-19 23:43 腐蚀过程省去了 直接上焊好的 下载 (295.15 KB) 2011-5-19 23:43 下载
折腾了一下午,将原来(4234)板子加了电源整流和滤波,加了rca端子,所有接口采用插片

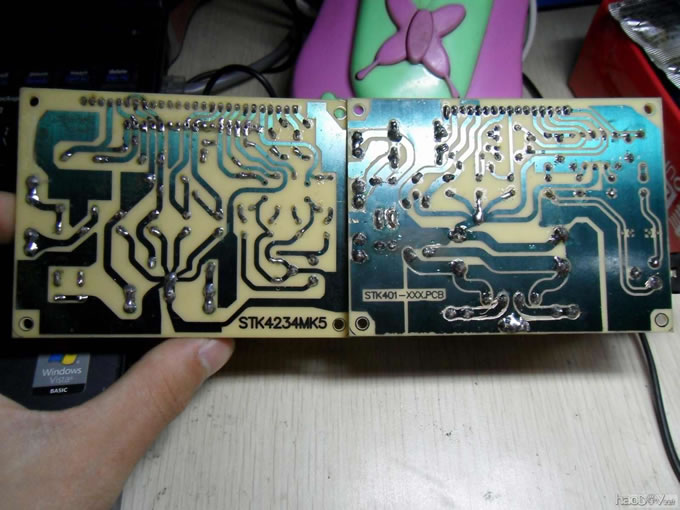

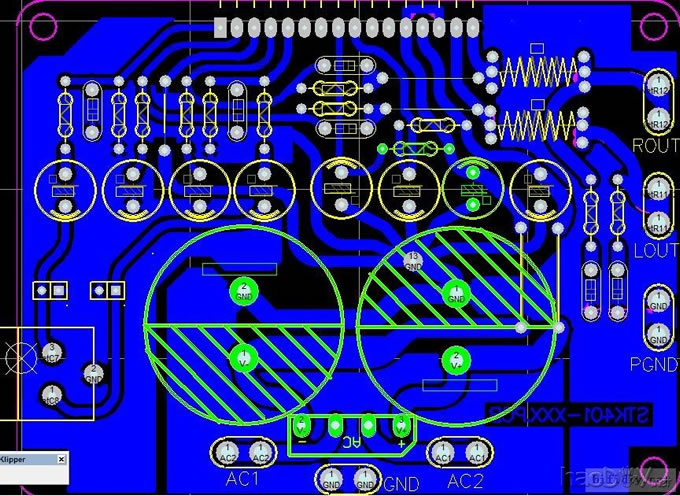

上图,pcb:严格遵循单点接地,理论上消除交流声,提高信噪比
我爱厚膜---下午的劳动成果-stk401-120功放
腐蚀过程省去了

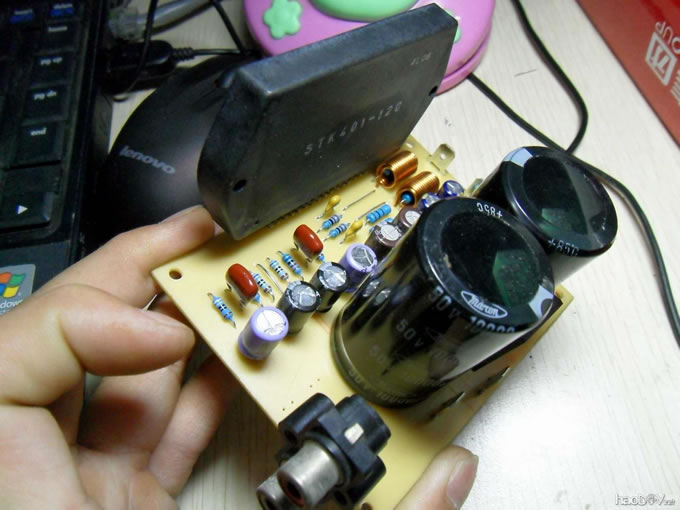

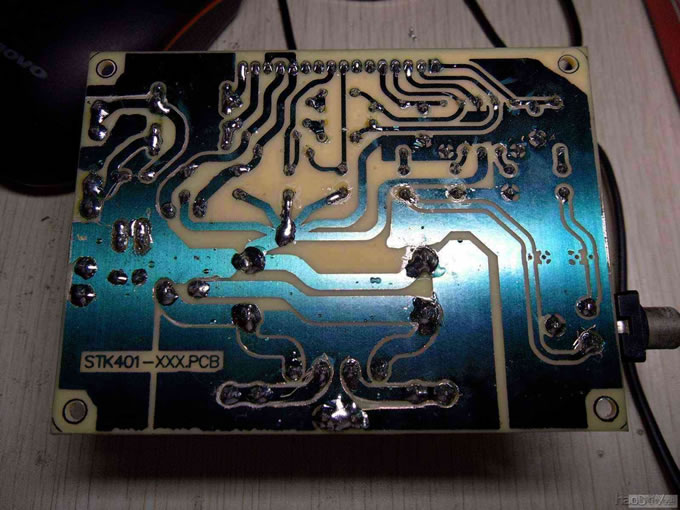

直接上焊好的
我爱厚膜---下午的劳动成果-stk401-120功放



我爱厚膜---下午的劳动成果-stk401-120功放

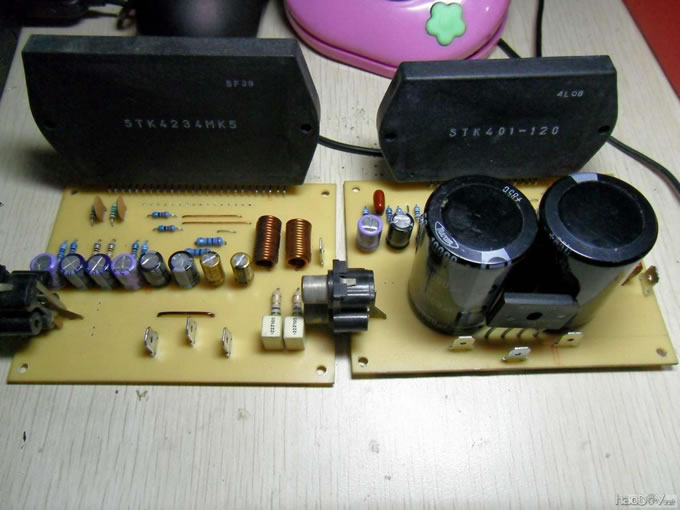

相对上次的4234


我爱厚膜---下午的劳动成果-stk401-120功放


我爱厚膜---下午的劳动成果-stk401-120功放

听感:把音量开到底,贴着喇叭也听不到一丝交流声,看来布线还算合格我爱厚膜---下午的劳动成果-stk401-120功放
由于4234以及401-000系列电压极放大都采用了恒流源所以低音下限很深,很有力度,401-000系列相比4191系列可以驱动较低的负载,适合炮放,
感光板做板子讲究的是快速高效,哈哈自己diy自己快乐

401-000是后期三洋的厚膜,不错,都直接集成恒流源,并在共射放大电路发射极加入了电流负反馈re

我也喜欢厚膜----卓越的散热性能和很好的热稳定性

已经说过了
音源是mpio hd300,箱子是南鲸8寸蓝盆,没开音效
听感:把音量开到底,贴着喇叭也听不到一丝交流声,看来布线还算合格
由于4234以及401-000系列电压极放大都采用了恒流源所以低音下限很深,很有力度,401-000系列相比4191系列可以驱动较低的负载,适合炮放,适合推动灵敏度较高的喇叭
感光板做板子讲究的是快速高效,哈哈自己diy自己快乐

日系后期的模块大多都是给别的代工的,有些资料真的不好找,再往后期三洋为了适应市场和别人竞争,厚膜做的也越来越大众化,表现在:铝基板越来越薄,封装越来越小,满输出失真指标越来越大,都是市场竞争惹的祸我爱厚膜---下午的劳动成果-stk401-120功放

厚膜是分立器件,转换速率的话应该优于全集成的,高音感觉还好,至少比3886强我爱厚膜---下午的劳动成果-stk401-120功放


4191系列,4201系列,401-000系列,4110mk2系列,4104mk2,mk5系列
40xx系列我都搭过,感觉都差不多。
4191,4201是一个系列,内部带静音(不常用),都采用了自举电路,ii,v,x三系列都差不多。v,x系列开机冲击声小(差分电流镜的缘故); (责任编辑:admin)
