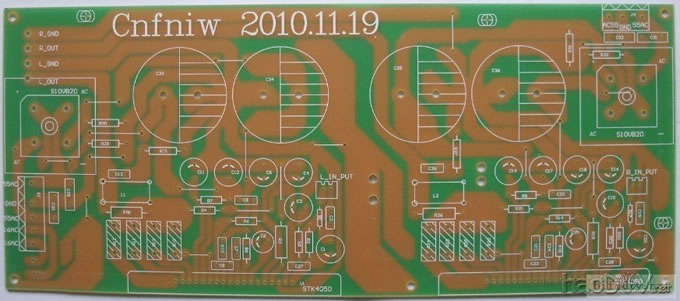

废话不多说,直接上图,嘿嘿.

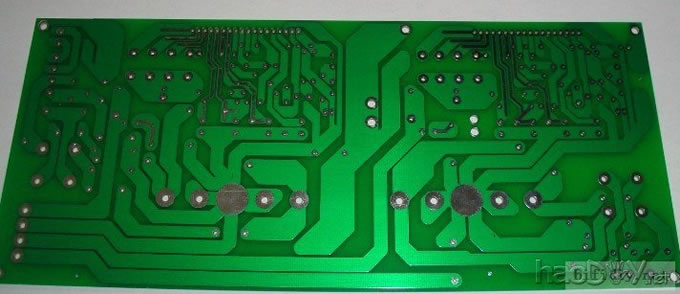

我的STK4050功放PCB_开板回来啦

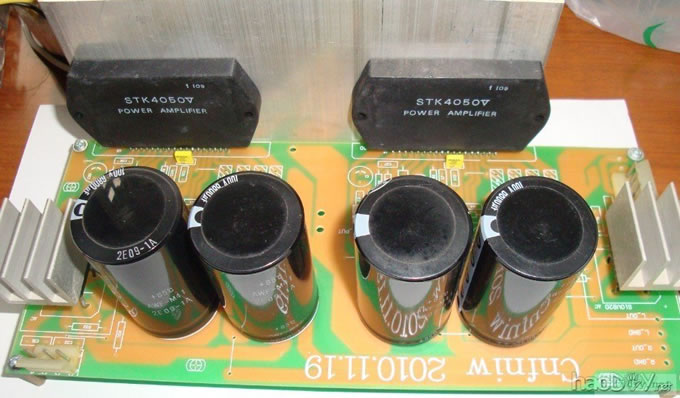

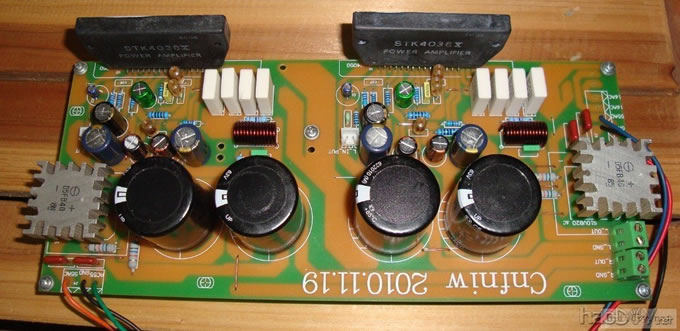

今天，没事，闲着，上个成品图。

我的STK4050功放PCB_开板回来啦

好的，已经上电。现在把图给发上来，大家瞧瞧。

这块板，是需要二组独立的电源供电。想省一个变压器的话，自己要处理好地，别走环路，我建议大家，使用二个

独立的二组电源供电。也就是二个就变压器供电。

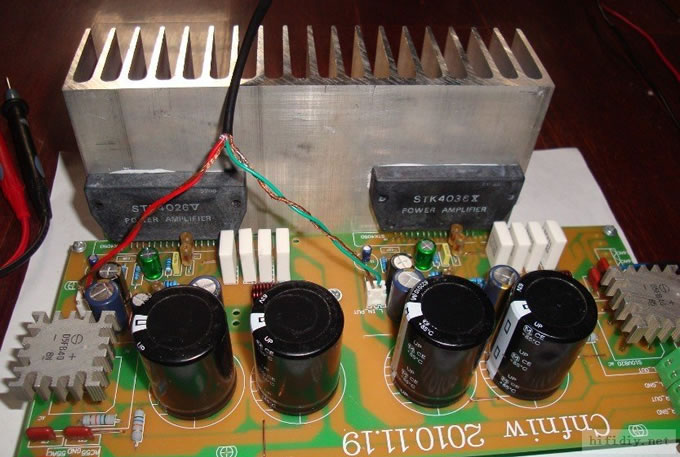

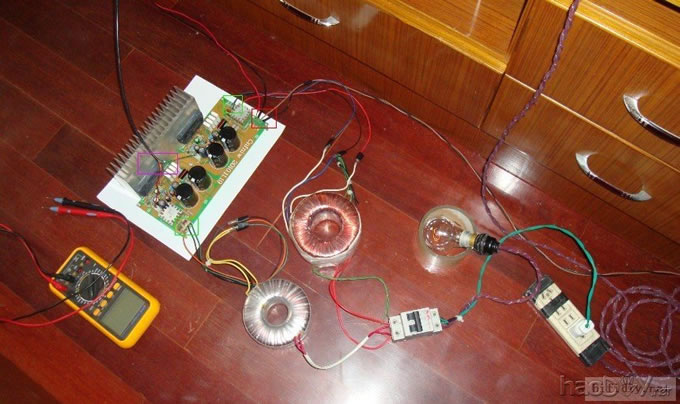

完整的接线照。

我的STK4050功放PCB_开板回来啦

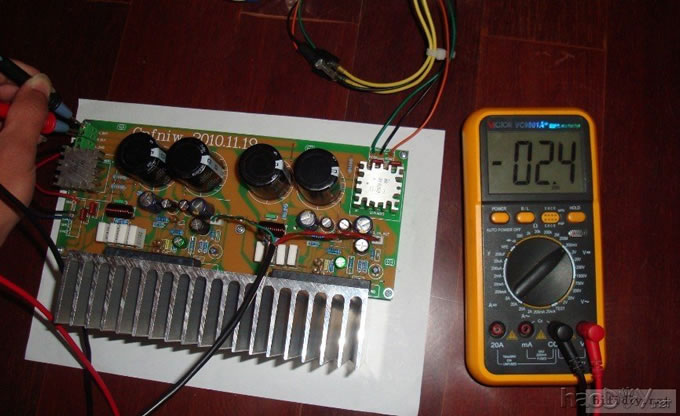

中点电压:

另一个声道中点。稍大，原因是厚膜本身问题。换成其他的厚膜，确定是厚膜质量问题，年代长了。

音源最大5CM距离，听到“咝咝声”,还是比较满意的。

在这里说明几项注意事项。

建立使用二个，变压器，每个声道独立供电。

使用一个共用电源，只能使用一个桥，地线还要处理好。音频二个都接地会形成地环，切记、（不提倡）

由于一开始使用一个牛，电源并联使用，音频那里还各接地了，形成了环地，拿掉灯泡开了一下，“嗡嗡响”，结果，挂了一块。STK4038X

40系列，静太电流大，调试的时候，要使用大概100W左右灯泡。我使用40W太小，一开机就微亮了。

最后说说听感，对我第一感觉就是推力很好。“静态电流大的关系”

声音，怎么说呢。，跟 lm3886，可以说不是一类的。感觉非常好。

我的STK4050功放PCB_开板回来啦
