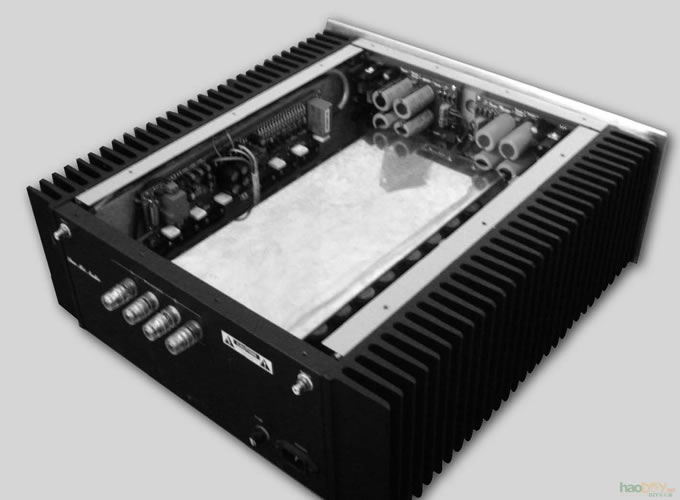

在少年时我就对音响有浓厚的兴趣，《无线电》杂志和《电子报》是我获取知识的主要渠道，曾用很多芯片制作过一些功放（  HA1392、TDA2003、LM1875、TDA7294等）。虽然当时采用的制作 工艺比较初级，却也给我带来了无限的乐趣,在享受乐趣的同时也学到很多宝贵的知识。随着烧龄的增长，我 对音响的追求也在不断地提高，后来 通过网络结识了志同道合的网友“狂 狼”，经过半年的努力，我们合作设 计了这款改进型纯后级甲类功放。在 此奉献给大家，希望与广大音响DIY爱 好者共同交流。

一   电路设计

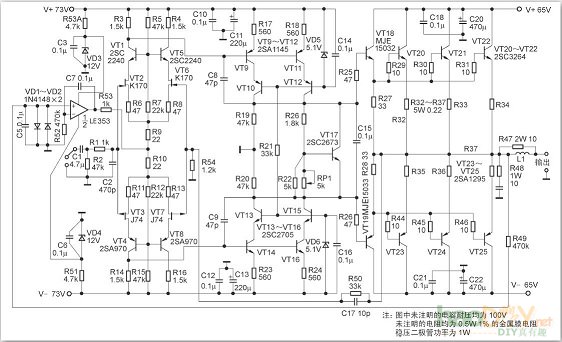

金嗓子E305是一款日本比较出名 的功率放大器，因其声场开阔、音色平衡、大气而闻名于音响发烧界。我们以该机电路为基础并做了大胆地改进，最终形成的放大电路如图1所示。 本电路是属于全对称渥尔曼双差 分结构输入（见图1) ,该输入结构的电 路具有失真低、频响宽、线性好等优 点。第二级也采用了渥尔曼共射—共 基结构，并用两对管子并联来增强对 后面推动级的驱动，以进一步减少电压放大级的过载失真和线性失真。伺服电路也是本机的一个亮点，传统的伺服 一般从输出端取信号，经运放积分放大 得到一个比较电压来控制放大器的反相 输入端，这种伺服电路对声音有一定的 影响，特别是低频。对此，笔者做了大 胆改进和测试，把控制点取在输入差分 级的上、下臂的中点，这样对中点控制 得比较好（可以控制到1mV以下）。经 实践，证明此改动非常成功，削弱了伺 服电路对音质的影响，使功放的低频更 从容和大气。

二   原理简述

1.  主放大原理

输入级为FET的结型场效应管组成 的渥尔曼双差分结构，由VT2、VT3、 VT6、VT7和2对2SC2240/2SA970共同 来承担。由于K170/J74耐压比一般双极型管子低，为了保护第一级的场效应管不被过压击穿，+73V经R5和R7分压，使VT1、VT5的b极电压控制在20~22V，－75V经R15、R12分压，使 VT4、VT8的b极电压控制在20~22V。差分交接点的两个电阻R9和R10（22Ω）可决定本级的静态电流，建议第一级电流控制在2.3~2.5mA，也就 是电阻R3、R4、R14、R16（1.5kΩ）两端的压降控制在3.75~3.45V，这样计算出来的电流刚好合适3.75/1.5=2.5（mA）。如果这4个电阻压降偏差较 大，应重点检查输入级的4个场效应管的配对情况。

第二级也采用渥尔曼的共射—共基结构，是采用两级并联，其目的是 提高其放大性能和拓宽频响。本级放 大管采用的是2SA1145/2SC2705，本 级的电流由R17、R18、R23、R24这4 个负载电阻来决定，建议控制在12mA 以内，也就是单级电流控制在6mA以 内。为了获取更好的线性，本级增加 了电压放大对地负载电阻R19、R21， 即适当降低开环增益。电流放大级还 是采用传统的两级达林顿结构。

推动级采用的是TO126封装ON的 MJE15032/MJE15033，工作电流控制 在35~50mA。调整R27、R28的阻值可以控制电流的大小。输出级没有采用原机的K1529和J200，而是采用了三 肯的2SA1295和2SC3264，三对并联输出，其目的是追求更大的动态和细腻的音色。本级的电流根据散热器的大小来决定，一般在350mA左右比较 合适（20W左右的甲类功放的中等音 量）。在欣赏大动态交响乐时，可以 输出更大的甲乙功率。笔者不崇拜大功率的甲类功放，更喜欢高偏流的甲乙类，因为我们平时听音乐并不需要 开到100W纯甲类那么大的功率，这样白白浪费很多电能。高偏流的甲乙类 动态更大，也比较节能。

另外，本机为了稳定工作和防止自激，在多处做了频率补偿，这也是 为了防止20kHz的方波不会发生过冲。在反馈电阻上并联了超前补偿电容C17；在电压放大级并联了C8、C9； 在输入级加上控制带宽的RC式低通滤 波器，这一切都是追求更高的稳定性能和频响。

2.  扬声器保护原理

该电路具有开机延时、中点偏移、瞬间关断、输出短路保护、故障灯报警等功能，由于此电路比较常见，在此不再详述。

3．电压级稳压电源

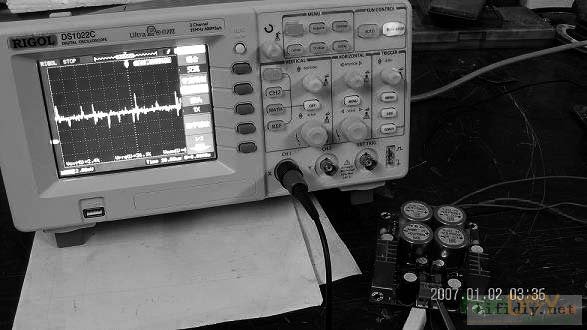

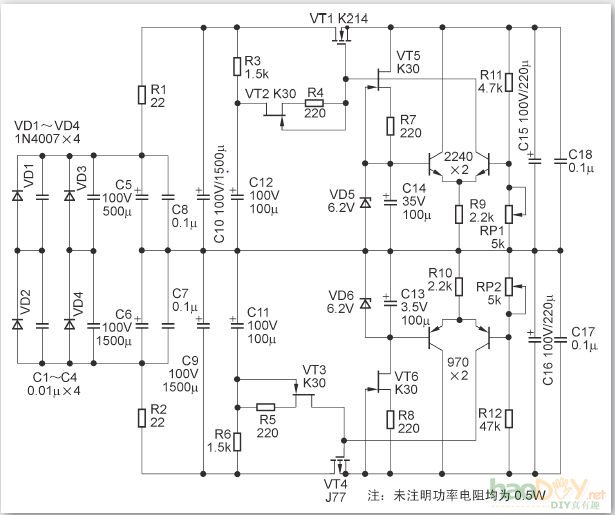

该稳压电源是在日本的高速洼田电源基础上改进而来，见图2，它具有输出电压稳定、输出纹波小等优点， 常用于前级放大或耳放电路，以提高 解析力和声音的清晰度。由于原恒流 的二极管较难购买到，因此改用了场 效应管K30和电阻的组合来替代恒流的 二极管，经实际应用，效果还不错。此外，在整流、滤波之间改用CRC的 滤波方式，经CRC滤波之后再经洼田 稳压，效果非常好，在500Ω负载上输 出纹波有1.5mV左右，见图3，几乎接近了电池的效果。

三   元件的选取

1.  电阻的选取

由于本机是全对称的结构，末级输出为甲类状态，故对元件的要求比较严格，所有的电阻没有特别注明的均采用1%的5色环0.5W 的金属膜电阻，输出级的电阻选用了无感0.22Ω/5W的电阻，有条件时此电阻最

好用数字电桥精密配对。

2.  电容的选取

所有的电容均要采用高品质的电容，输入端的电容采用MKP系列的 WIMA，或苏伦的，容量在3.3~4.7µF。 该电容对音色有较大的影响，制作者 可根据自己的爱好来选取。因为电压 级的供电电压高达±73V，考虑到市 电的波动，因此稳压电源和主放大电 路的退耦电容要选取耐压在100V以上 的。主电源滤波电容要选耐压在80V左 右的。由于本机在20W左右是纯甲类功 率输出，对电源纹波和电源的负载能 力要求较高，所以单声道要有60 000µF 以上的电容，推荐日本的伊那和松下 系列的，有条件的采用RIFA169系列的 更好；当然，读者也可以根据自己的 喜好来选取电容。

3.  三极管的选取

本机所用的三极管数量也并不算太多，况且是全对称的电路，所以所有的管子都要在5%以下严格配对。三极管的配对是好音质的基础，建议严格配对，当然不配对也可以正常工 作，但声音还是有区别的。

4.  变压器的选取

由于本机功率较大，又是双、单 声道设计，为了追求更高的信噪比， 所以要求使用两只独立环形变压器， 单个的功率应在500W以上，高低压相 互独立的绕组，推荐单声道绕组的电 压为：电流输出级采用的是大电流双 供电52V，电流4.5A以上；电压放大级 采用的是小电流双供电65V/0.5A，小电 流单供电10~12V/0.5A，扬声器保护电 路用的变压器要求品质优良，以免在 带载情况下有讨厌的“哼”声。

四   安装制作调试

以上所有的元件都准备齐全后可以进行焊接了，为了追求更高的效 果，所有的PCB采用PROTEL99SE软件 绘制，除主电源板是自己刀刻的外，其余全部是双面板，找正规的大厂家生产的。为了方便安装，元件的编号 和参数都已丝印到PCB板上，只要不插 错元件或装上有问题的元件，基本上 是可以一次通电完成。该PCB电子版可到本刊网站上查询。

1.  电源部分的安装调试

先焊接稳压部分的元件，为了保 险起见，所有的元件要用数字表测过 才可以焊接，电阻要检查阻值是否准 确，电容是否漏电，二极管和三极管 PN结是否正常。由于所有的PCB都是 双面的，焊错了要拆下是很麻烦的， 因此焊接前一定要细心和严格地测试。焊接顺序是先焊电阻和二极管等 比较矮的元件，然后是三极管，最后 是电容，焊接完成后要仔细检查焊点 有无虚焊和短路等，检查完毕就可以 直接通电，输出端接数字表，分别调 两个可调电阻，使输出电压正、负都在73V即可。

电流级电源板比较简单，可以搭 棚焊接，要注意整流桥的输出电压和电容组的正、负不要接错，一般空载电压在±70V左右为正常。

2.  主放大电路的焊接与调试

主放大电路的焊接与前面所述的步骤相同，但大功率管子先不要焊 接，伺服运放也不要插放，等全部焊 接好后，先检查所有焊点有无虚焊或 短路，如没问题，再调试扬声器保护 部分，将交流12V接到保护电路的输 入端，然后通电，扬声器保护继电器 应 在 3秒 左 右 吸 合 ， 此 时 用 数 字 表 的 二极管挡一表笔接地，另一表笔接扬 声器输出端，继电器应马上断开。再 接光耦和一个0.22Ω电阻连接点的输 入端，继电器也同样断开，这说明扬 声器保护电路是正常的。下面就可以 继续检查电压放大级和推动级了，把 稳压电源的±73V接电压放大接线端 子，通电2秒钟马上断开，看有没有元 件异常发热和冒烟，如有异常，要仔 细检查，如正常，可以直接通电。用 数字表先测输入级的R3、R4、R14、R16这4个1.5k Ω电阻上的压降是否在3.45~3.75V，电压放大级的R17、 R18、R23、R24这4个560Ω电阻上的 压降是否在2.65~2.85V，伺服运放的8 脚和4脚的电压是否在±12V左右。如果一切正常，断电，把电压级和电流 级的供电接线端子先连在一起，伺服 运放也插上，在两个推动管子VT18和 VT19的e极电阻交汇点和地之间接0.5W 左右的小扬声器，前后都先用±73V 稳压来供电，再次通电用手摸输入处扬声器，此时应有“哼哼”的感应交 流声，再用数字表测两个推动管子的E极之间的电阻R27、R28（33Ω）上的电压，用螺丝刀调节主板的可调电阻 RP1，使R27、R28上的电压在33mV左 右，这说明电路一切正常，可以放心 地焊上大功率管子了。

3.  综合调试
