具体方案：从淘宝上买了个DTS/AC3解码器，自己DIY一个5。1声道的纯后级功放，由于箱子的功率不是很大，7WX4（前置和环绕）+21W（中置）+30W（低音炮），所以选择LM1875，前置和环绕加中置各用一只，低音炮用两只做BTL。电路选择方面，标准电路和GC各做了一块做试验，结果GC失败（老是保护），所以直接选择标准电路。PCB方面，考虑到调试和组合方便，6个声道各做一块PCB，共用一个电源。 方案确定后，开始选材料： 国半LM1875（废话，没她行吗）10只，怕烧，多备份几个；电阻1/4W DALE蓝壳若干；偶合电容用2.2UF WIMA，去偶用尼糠（后来嫌太高换了ELNA RJH）和汤姆逊0.1UF，还有2W2欧的DALE和0。22UF的WIMA做茄贝尔网络； 电源部分：崇达200W双18V环牛，18000UF化工大水塘两只，仙童MUR1660四只。 机箱，临时找了个，正式的找朋友做，全铝合金，散热片外置，月底才能到。信号线是怪兽两芯屏蔽线（感觉不太好用，硬而粗） 第一版： 2月底开始第一版开工，PCB是用从坛子里找的一个MINI型的，自己改了改，用画笔一点点画的。

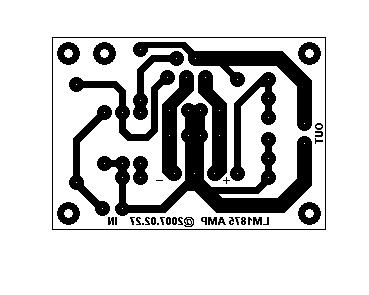

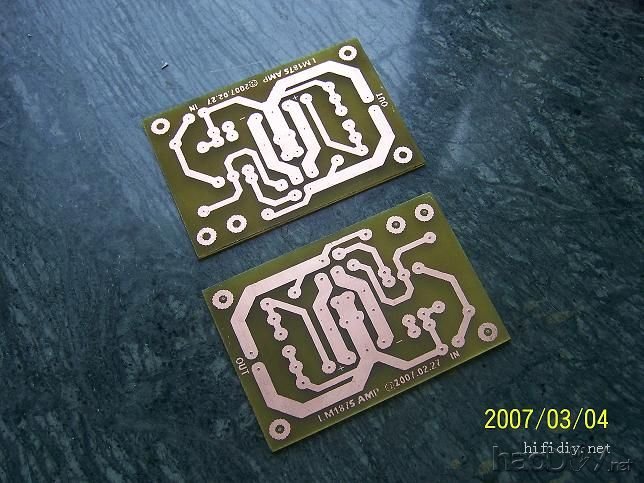

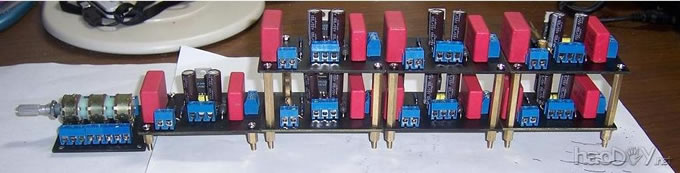

用热转印一口气做了7片，见图

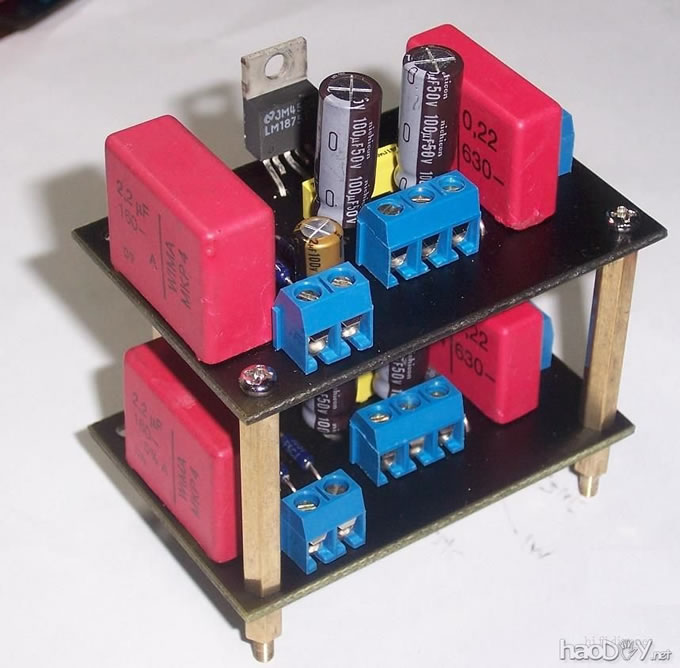

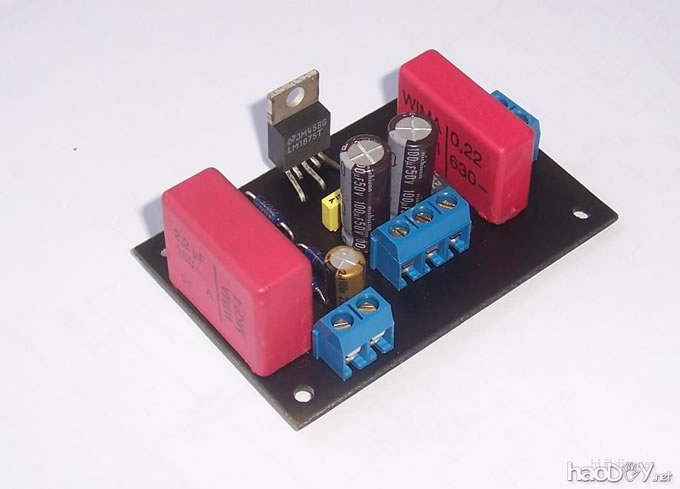

装元件
看上去还不错哈。不知道大家发现什么问题没有？。。。。没有，你装个散热片试试？不行吧，哈哈。。那两个泥糠太高了，把1875的孔给挡住了，螺丝刀跟本下不去。靠！千考虑万考虑，在布局的时候还是漏了这个。不过这点问题还是难不住偶滴。把那两个高个子的脚分别往两边掰一下，搞掂。看下图。

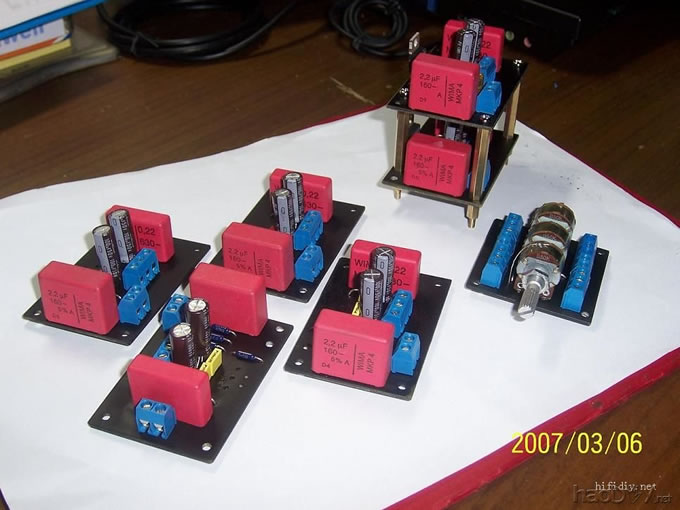

来个全家福
咦，少了一只，再来。 壮观吧。

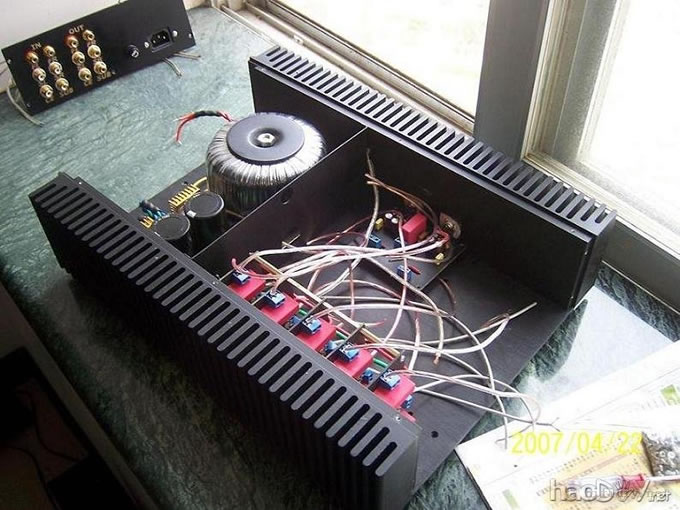

等了一个多月，订做的机箱终于到了，关键是两边的那个巨型散热器，用线切割做了整整两周。整个机箱为全铝制作，重量达到了12KG。废话不多说，开始把做好的板子往里装。 牛、电源板、放大板先装，上图：

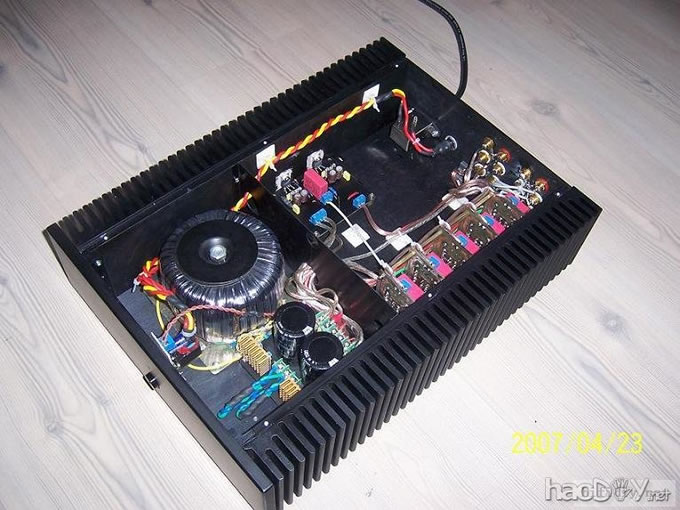

再来一张，

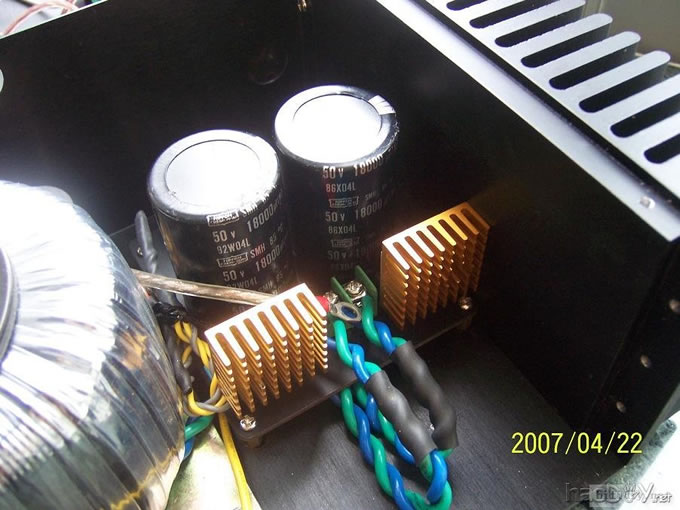

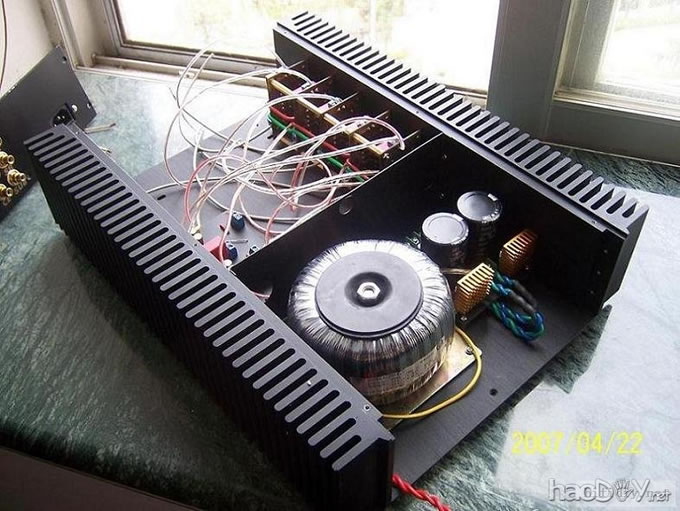

电源部分近照，

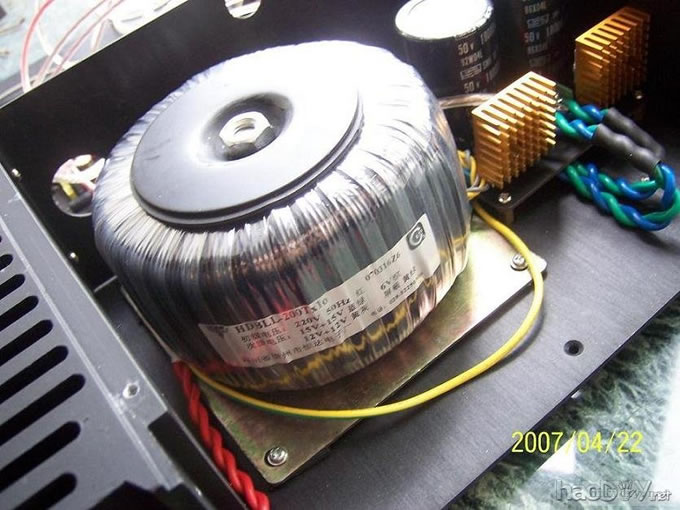

恒达牛，

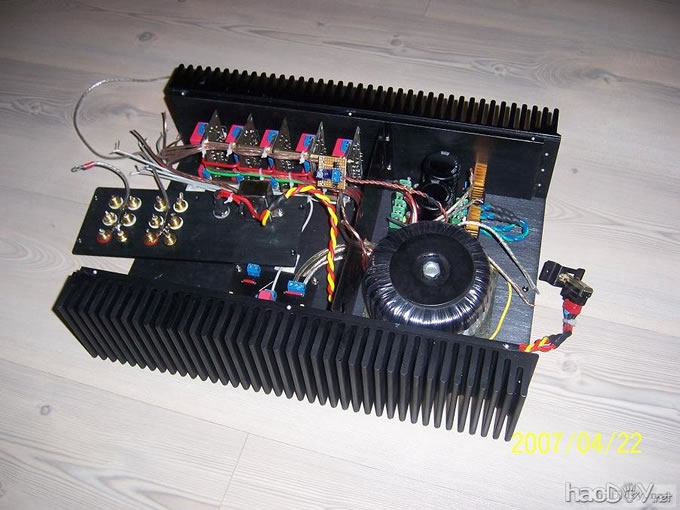

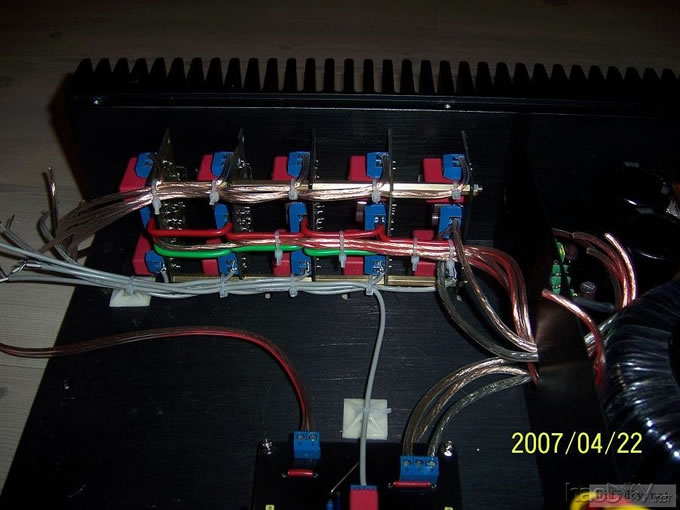

说到恒达牛，这里要多说几句，近来看到坛子里很多人在骂恒达的牛很差，用的是铝线。其实现在市面上能买到的商品民用牛有几头是用铜线绕的呢？价格就在那里摆着，一头200W的环牛，标价100甚至是50-60，不用想都知道，不可能是铜的。我第一此从淘宝上恒达的代理那里买了一头200W双18V的牛，1XX米，用着不错，比一般几十块钱的牛重多了。因为万用表出了问题，误以为市电电压太高，所以又订了一头双15V的牛（具体可见上次的贴子），还在上次买的那家。这此买的时候，直接和老板通了电话，这才了解到恒达牛的实际情况是这样：第一次买的库存的标准牛，无屏蔽层，老板说这种牛的初级是铜线，次级是铝线；如果订做的话，保证初次级全部用铜线（因为要加几十大洋  ）第二个牛（就是上面图中的这头）拿到后，感觉是比第一头要重些，具体重多少，因为没有秤，所以不知道。不过这里要澄清一点，我用前后订的两头牛对比，根本感觉不到差别（至少到现在还没有发现差别），两头牛都是不哼不叫，空载半小时基本上也不发热（空载电流没测过，所以先不要问我空载电流多大 ）。言归正传，继续上图。一边装了5个主声道板，看看线就知道是个大工程，每块板共有信号线、喇叭线、电源线和地线共4根，5块板就是20根，独立板子就这点烦人，线多，处理难度大。

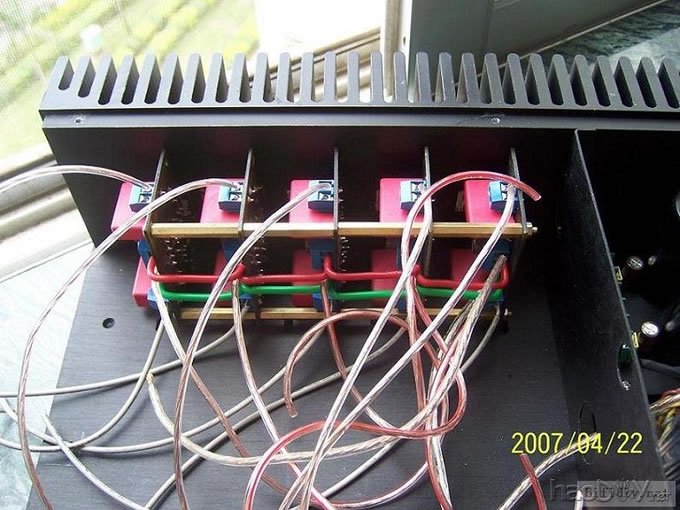

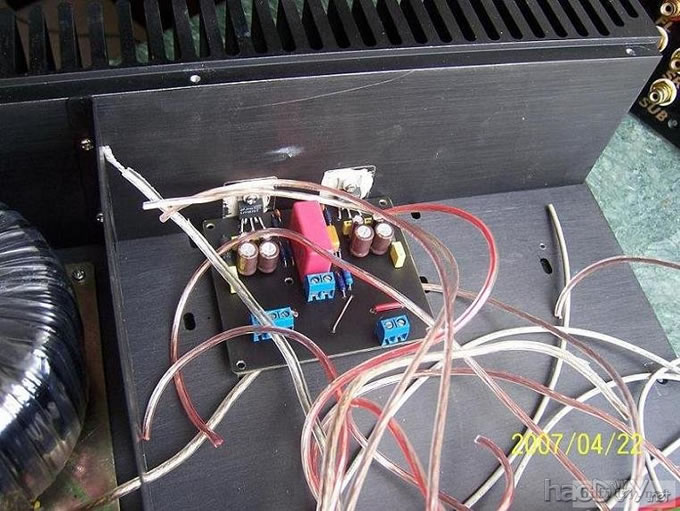

这是另一边的0.1声道，两只1875 BTL，自己设计的板子，还可以吧。。嘿嘿。。

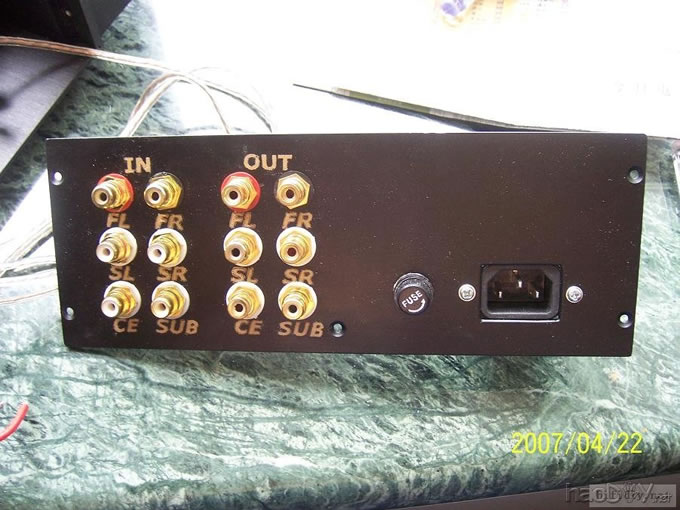

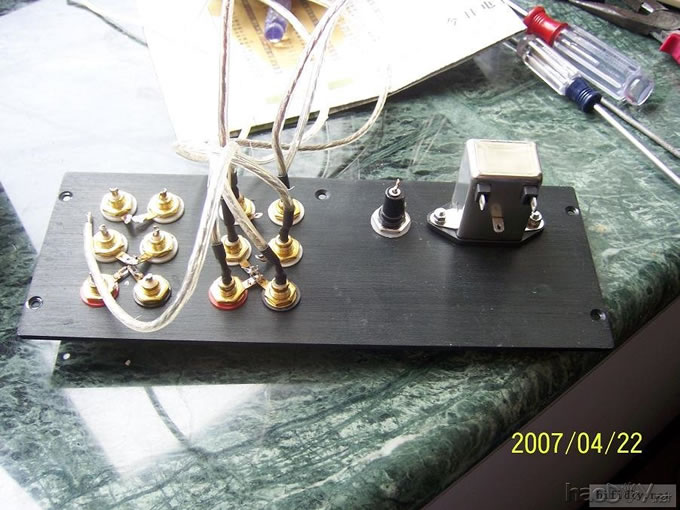

这是后面板，金字是自己用不干胶刻空了然后喷上金漆，累坏了，效果还不是很好，不过远看还马马虎虎。
背面。

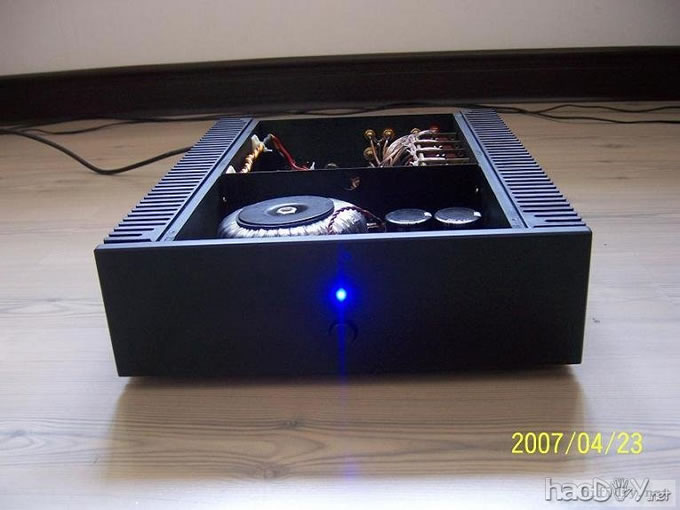

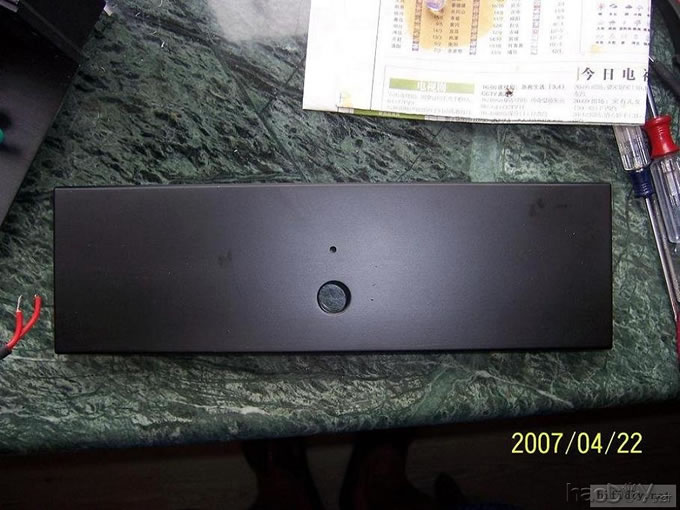

前面板，厚10MM，因为只打算做5。1纯后级，所以面板很简单，只有电源开关和指示灯。
接下来接电源。

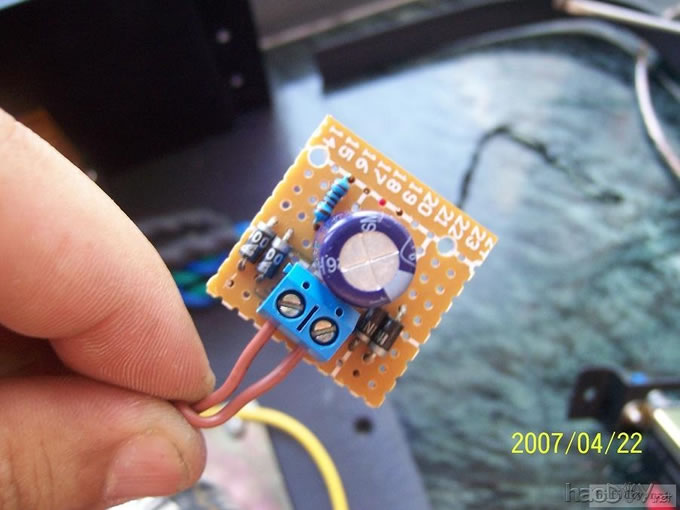

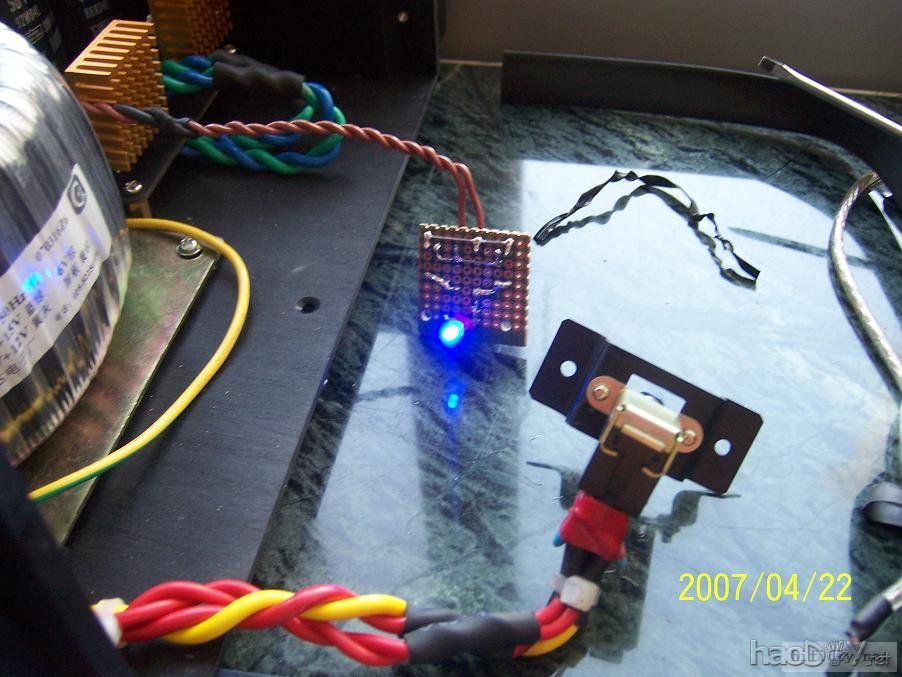

用牛的单6V输出做了个电源指示灯。

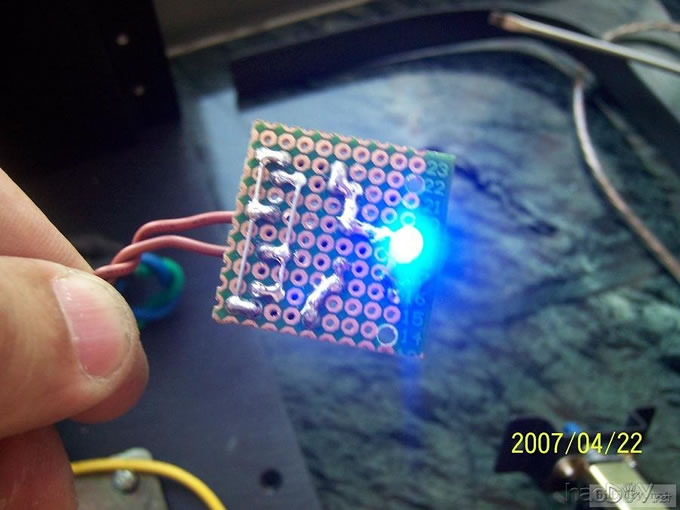

近照。
背面。
接下来把各种线分别整理好。
近照。

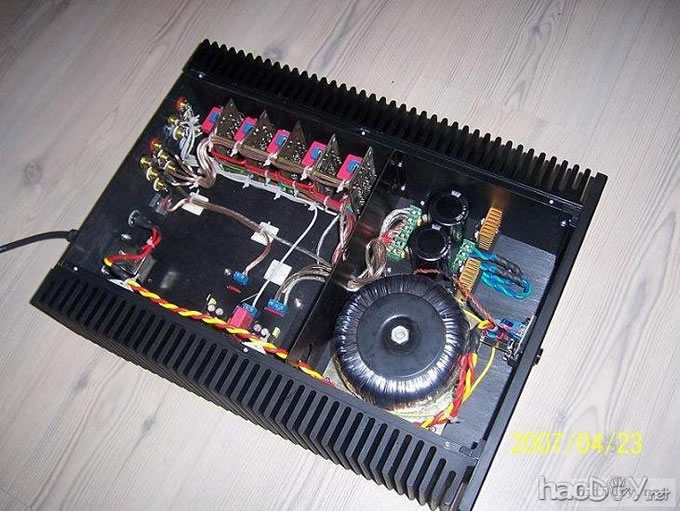

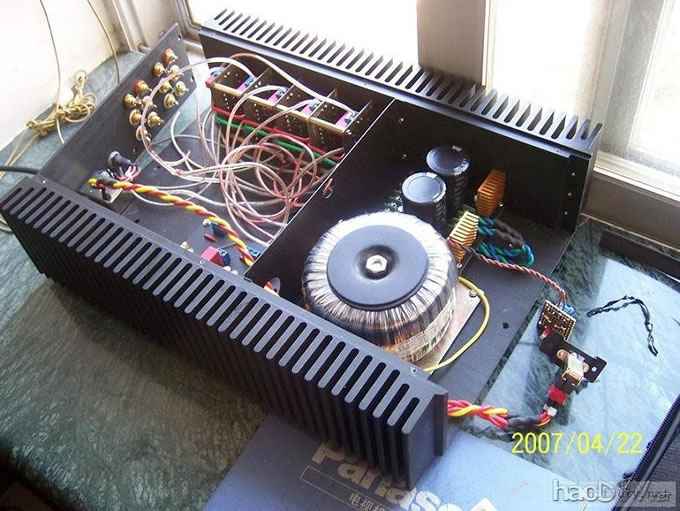

大功告成,没有一点噪音.哈哈哈.... 证明前面验证过的地线接法是没有错的.. 继续上图. 全部整理完毕,通电.

测试每个声道,一切正常.

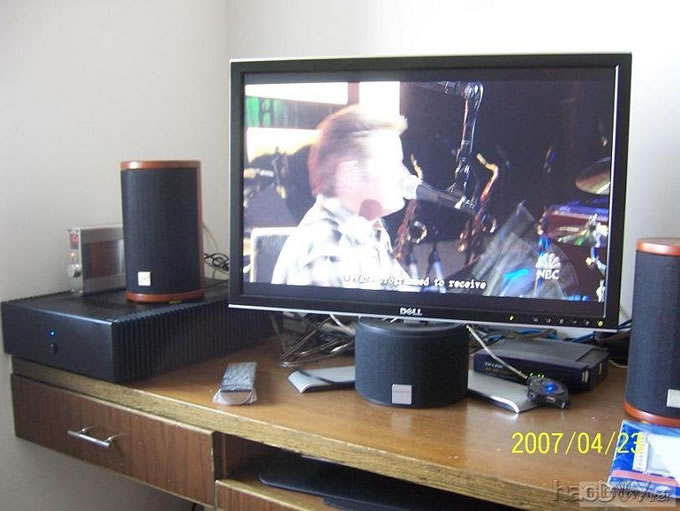

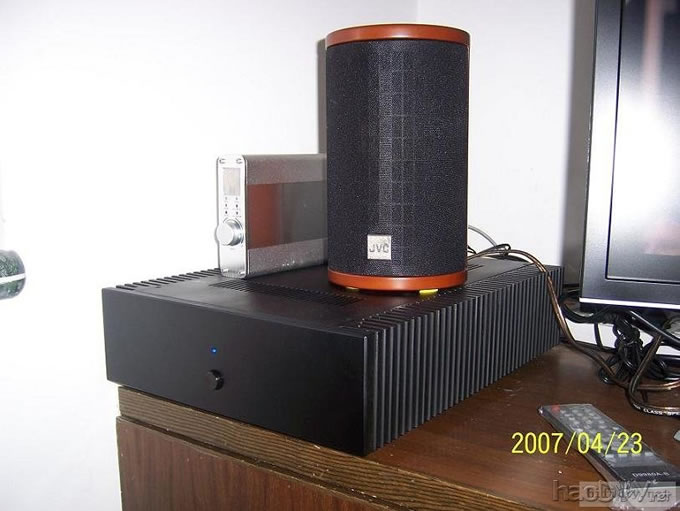

接上DTS/AC3解码前级,来一首久违的《加州旅馆》，爽啊。。。。

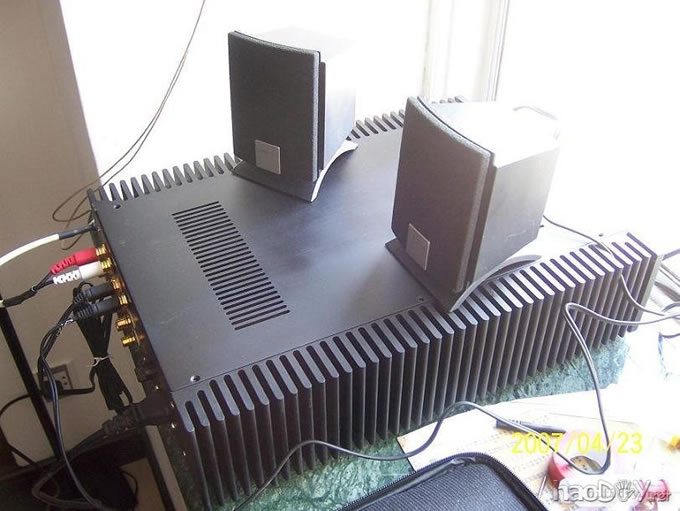

最后来个全家福。   (责任编辑：admin) |
