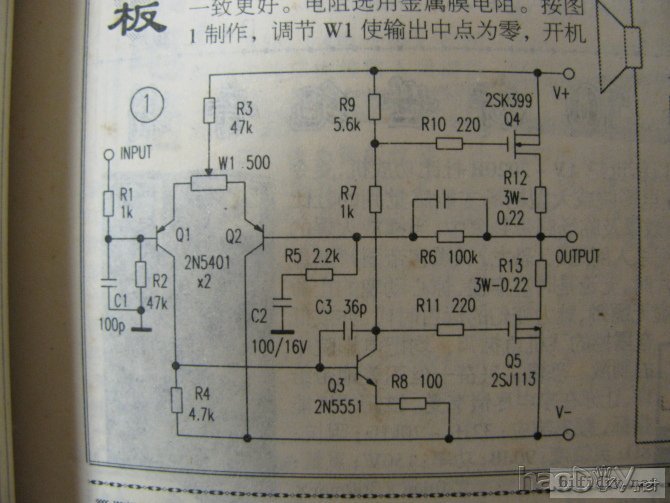

为电脑桌面新网购了一对五寸单元的音箱，忙不迭的连接试音。外观和声音都还过得去，而且令我高兴的是其灵敏度也相对较高，意味着不用太大的功率就能推得不错。 二话不说，找线路图。

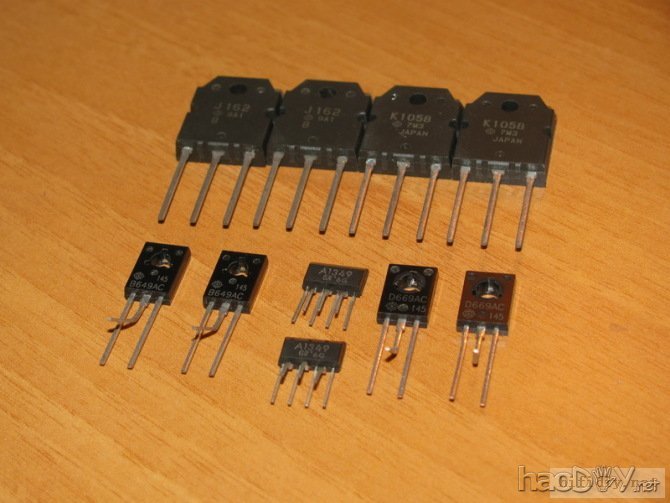

线路简单，制作与调试也简单。根据使用电压调整一下元件数值，把差分管的静态电路设定为4MA(每管2MA)，取其声音厚暖；电压放大管静态设定为20MA；电流放大对管静态电流则设定为100MA，因为机子体积不大，散热器就不可能太大了。只要元件素质和整体布线考虑较好的话，出好声的机会也大。 差分对管用孪生管A1349，一致性较好，省却了配对的麻烦。电压放大级用日立的D669AC，此管还算中规中矩，不错的管子。电流放大就用日立的名管K1058、J162，这对管子不用说了。

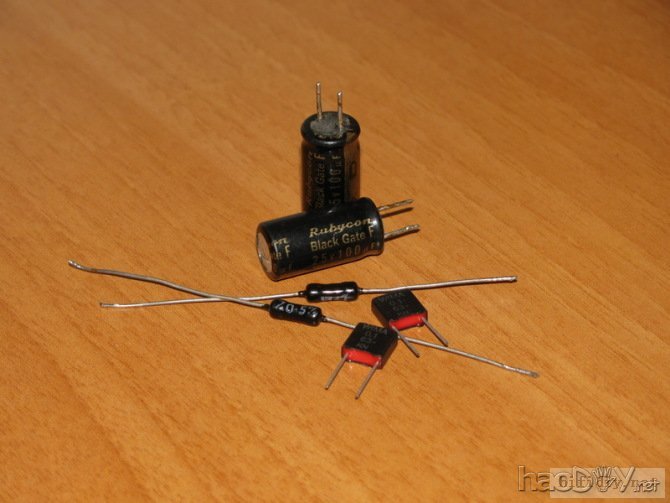

其他元件也选上些档次的，鸡都出了，还差酱油吗，呵呵~

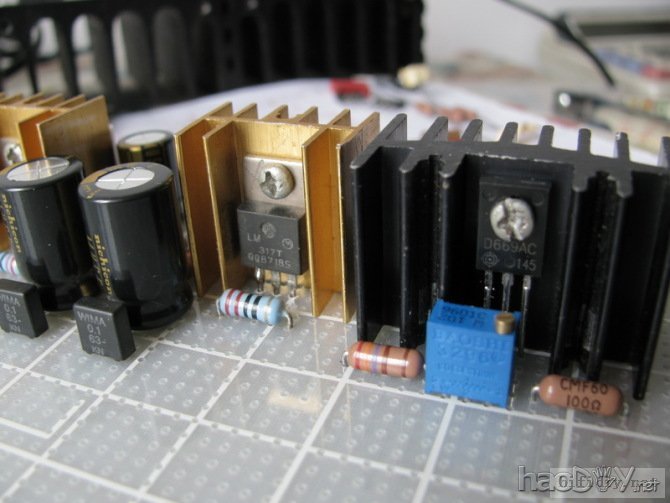

为了方便制作，此次用了万用板焊接，方便快捷。因为线路简单，电源方面的考虑多加了些。除了电流放大级是直接连接滤波电容外，差分对管和电压放大级都用稳压电源，令其噪音做到最低。LT337和LT317是不错的选择，只是手头上有LM337和LM317，就无谓再花钱了。加上两声道才几十MA的输出电流，用在这里也完全胜任了。

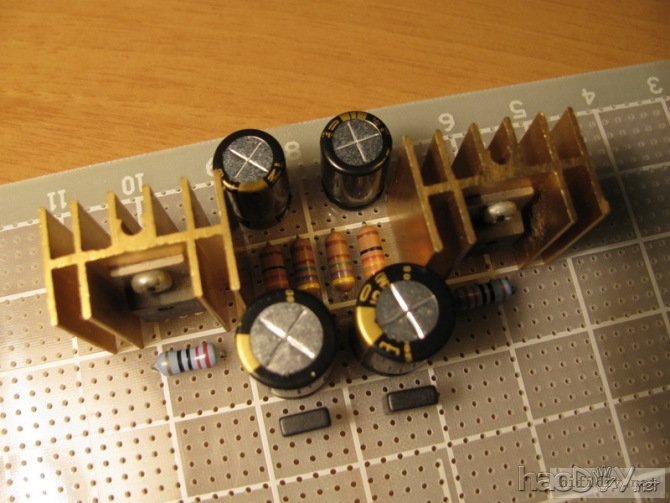

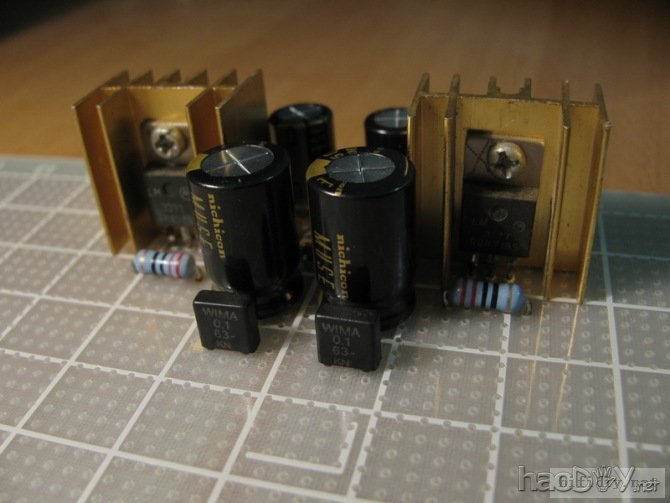

滤波可不能大意，用了“你吃糠”的音响专用电容，想要出好声，基础可是要保证的。这就是前级的稳压电源，三下五除二，搞定。试机，稳稳的锁定在设置的正负33V。

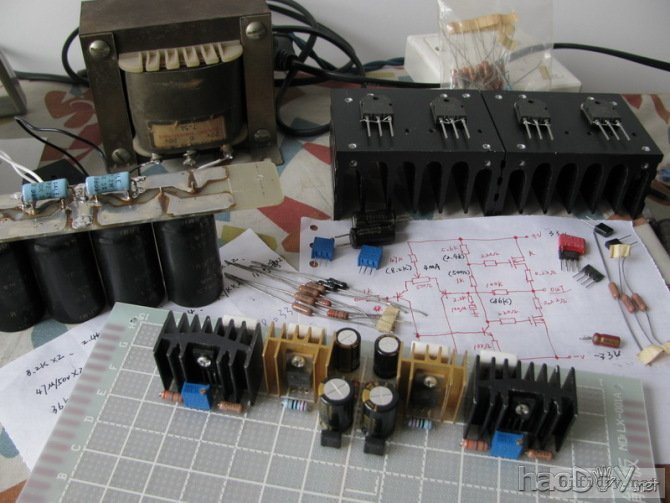

小房间就成了我临时的工作室。“工场”一角......

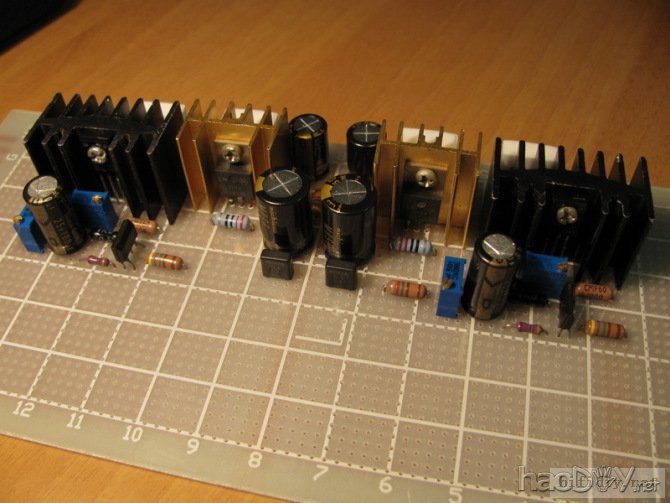

前级和稳压搞定，后级管还没上。

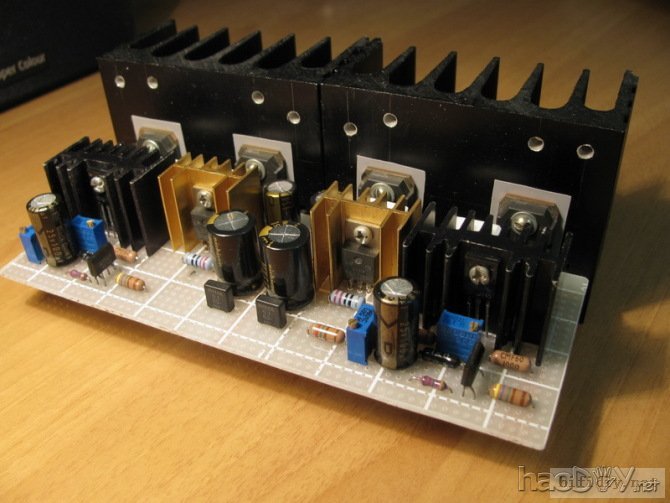

为预防意外损失，先不连接后级大管，通电~还好，没有“烟花”出现！又迈进了一步~然后装上大管。
|
