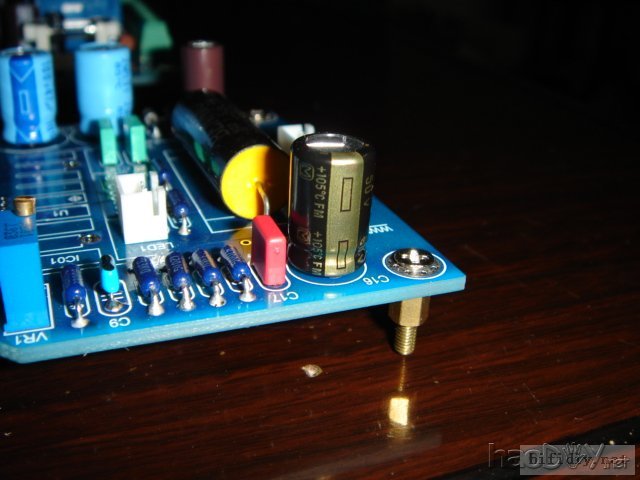

反馈经过多次视听用松下FM

进度

基本装好

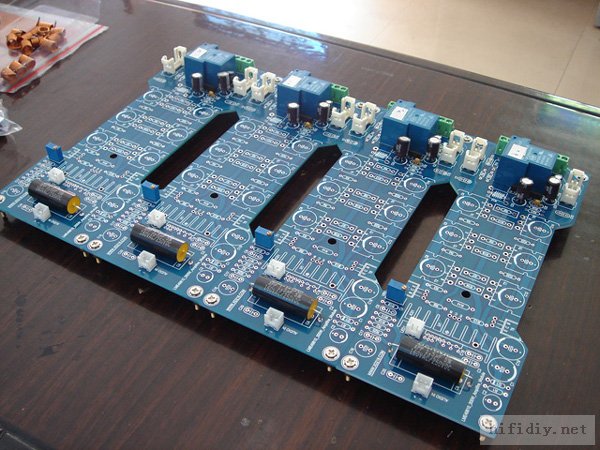

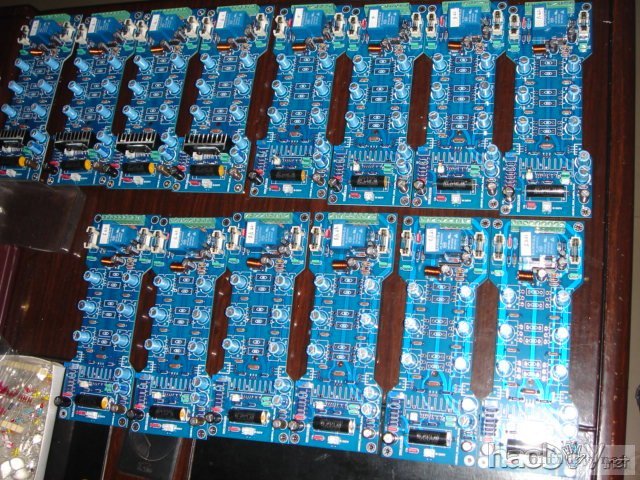

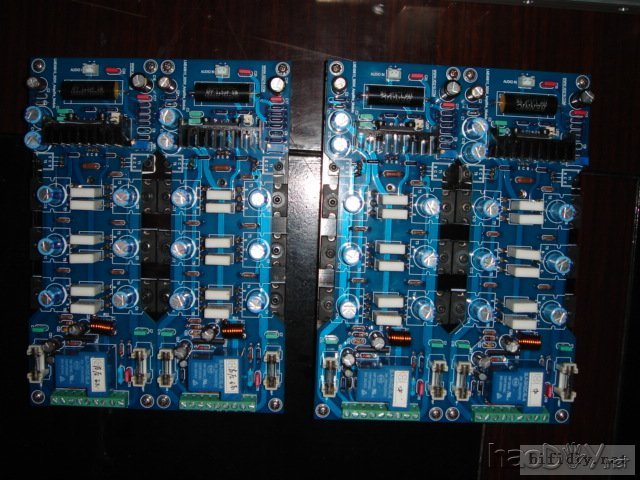

7声道功放板完工等待调试

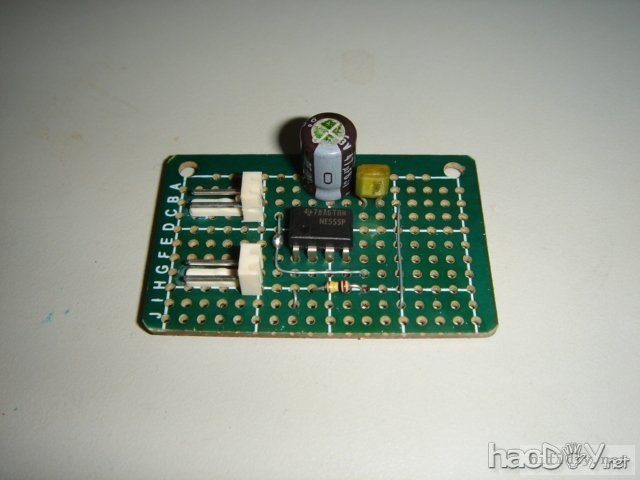

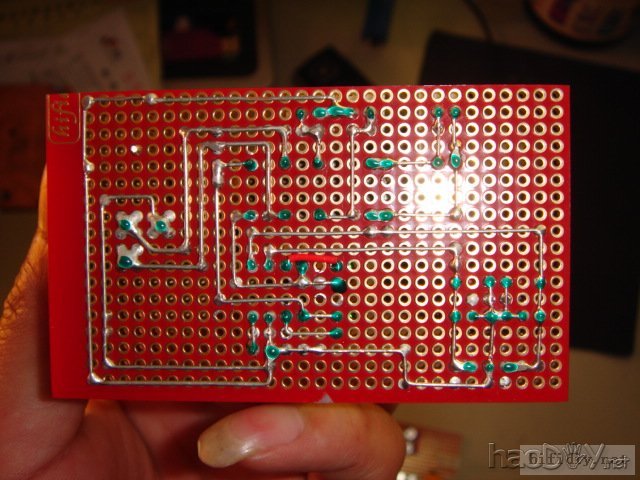

软启动沿时板0.5秒

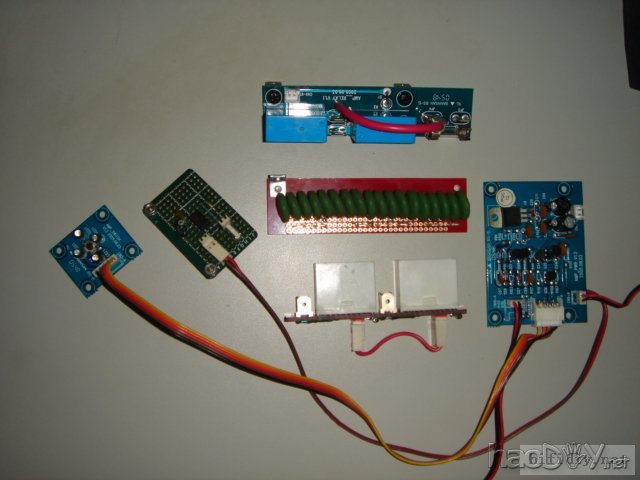

软启动组件

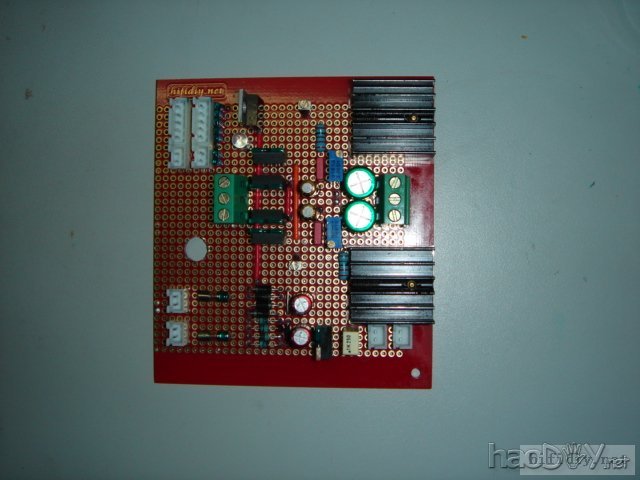

平衡转换板PCB

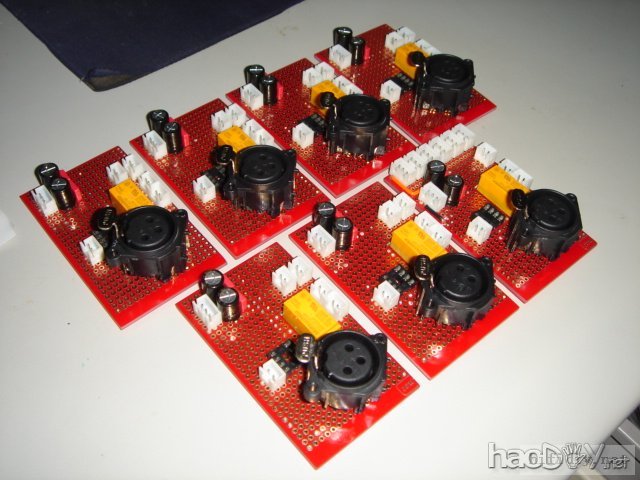

一个多星期后成品

平衡转换电源

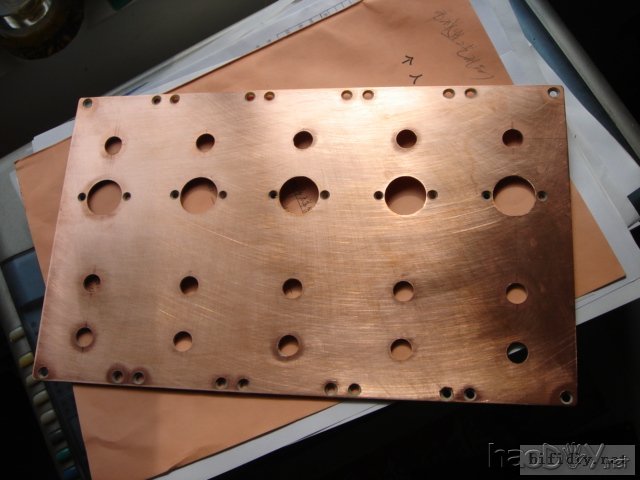

后面板制作,这个打孔进度要求比较高

牛大水塘安装好

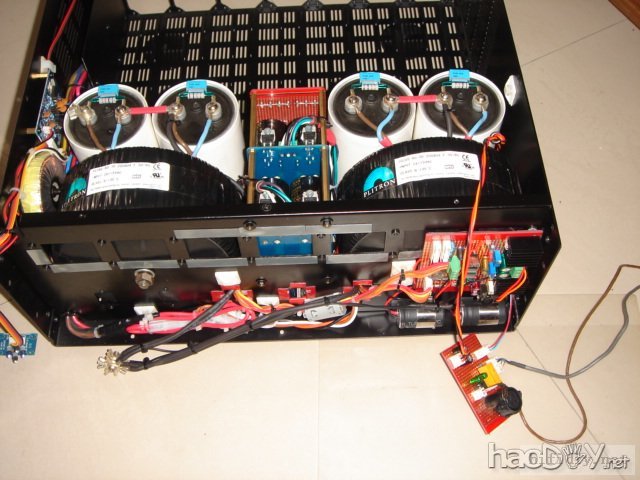

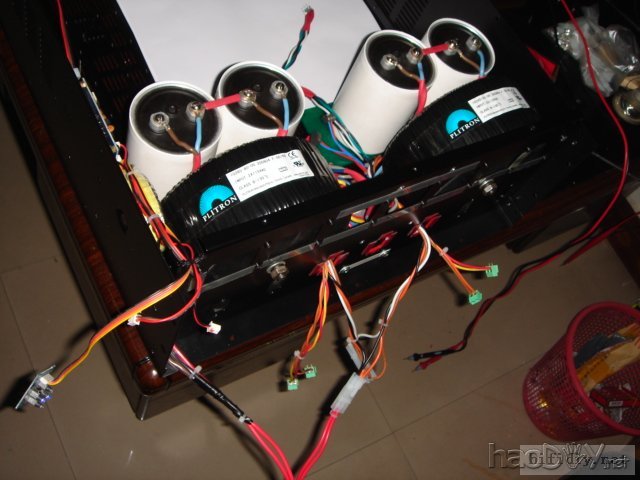

整个电源安装完毕

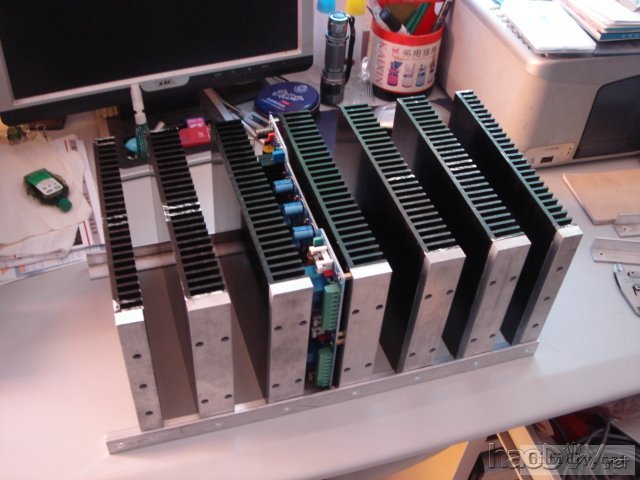

散热器装配试验

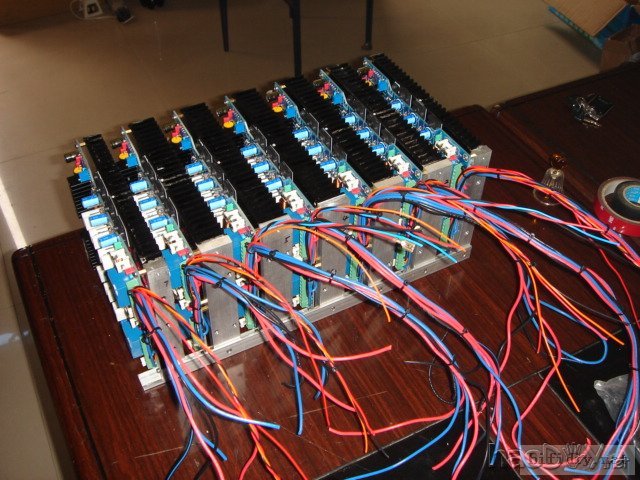

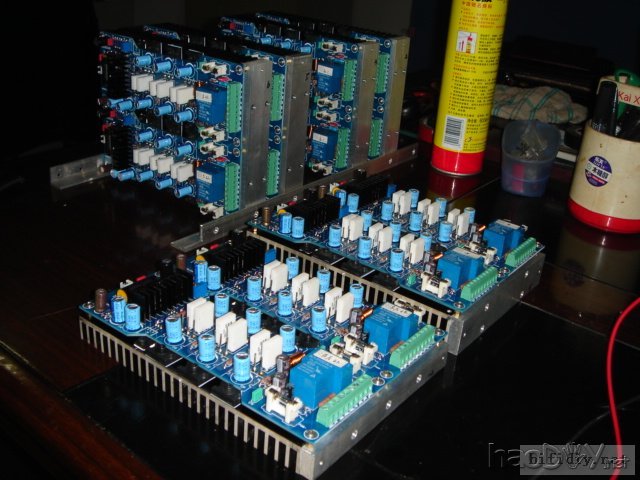

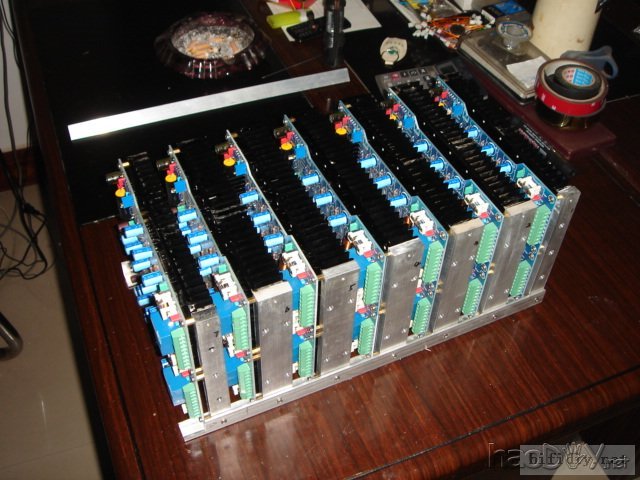

7声道组件整合试验

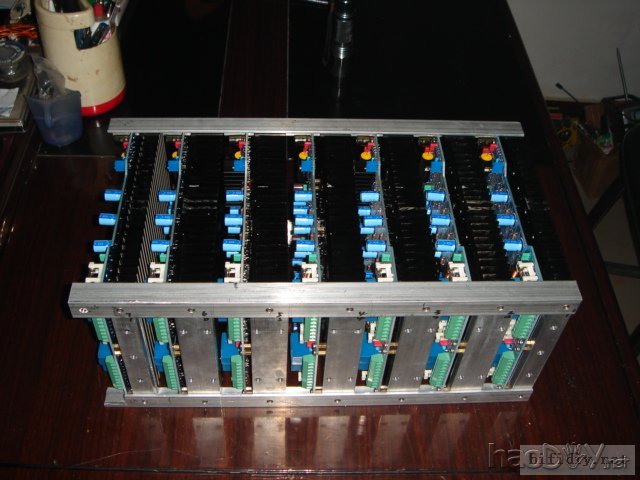

边角用4根角铝;连接一来方便固定,二来由于每个声道工作不可能温度一样,这样7块散热器热相互传递起 ...

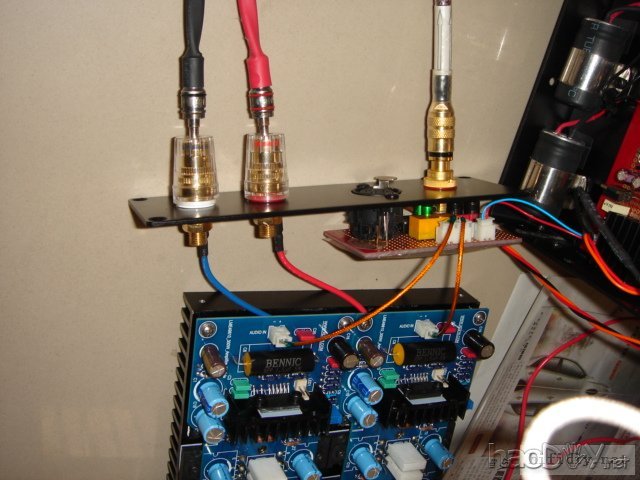

接线了,电流级用无氧铜,电压级用特氟隆

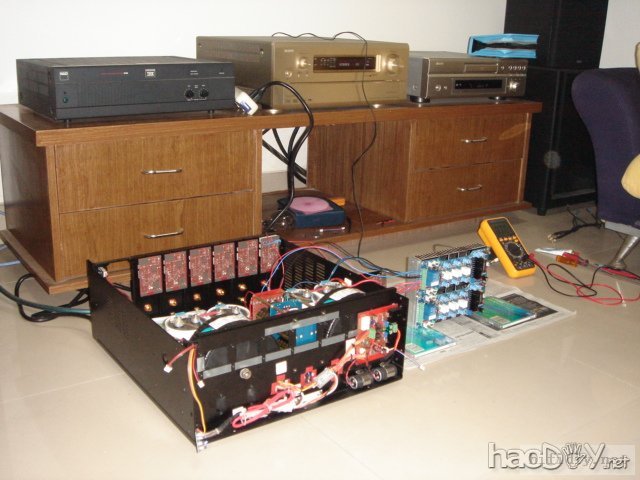

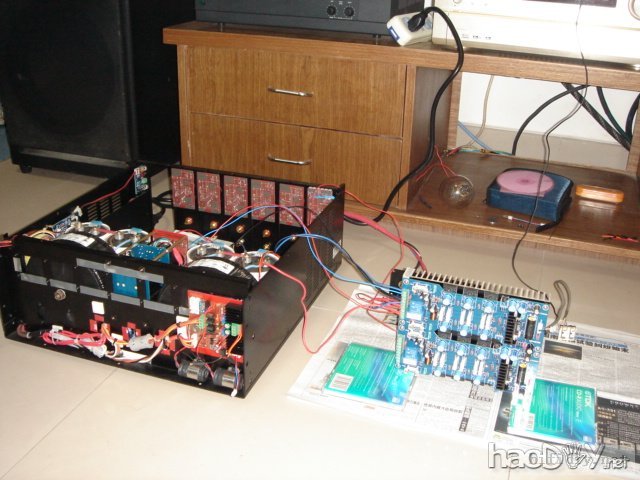

调试篇

调试是一个复杂繁琐的过程,7个声道14块板子差不多调了半个多月,先粗调到每块板子60MA工作试听测量发热情况,辨别不同偏流下的听感,然后在细调基本上最后调整到每个声道工作状态都一样,然后再联调.平衡转换调试相对简单
当然调试不是一帆风顺的,尽管我在焊接元器件时候做到了0错误但还是遇到了不少问题,有一块板子不明原因的通电瞬间大管全部烧毁,还有一块板子工作几分钟后偏流就会急剧上升差一点就放烟花,还有就是相同的偏流组成平衡放大后发热不一样,最烦恼的是那个软启动大家也许还记得,等等,有幸的是这些问题通过分析全部查明原因,得以解决.



平衡转换板的试验调整,DRV134一定要加隔直电容不然会有很大直流输出

每块板都工作10小时以上,工作中不断调整,做到最稳定后才罢手

最后每块板偏流选在50MA
