猪仔LM3886功放制作

时间:2012-08-25 09:38来源:未知 作者:admin 点击:
一直想装个电脑桌小功放,可总没什么好想法,原装了套diyaudio的3886,音质还行,可印板面积不小,且发热厉害,散热片也太大,再加上牛,体积怎么都搞太占地方,前几天忘了给电容放电,干掉一块3886,对双面板没经验,暴力拆卸造成铜箔大面积剥落,那线路板废了,郁闷半天,
一直想装个电脑桌小功放,可总没什么好想法,原装了套diy audio的3886,音质还行,可印板面积不小,且发热厉害,散热片也太大,再加上牛,体积怎么都搞太占地方,前几天忘了给电容放电,干掉一块3886,对双面板没经验,暴力拆卸造成铜箔大面积剥落,那线路板废了,郁闷半天,可还是手痒,又去买了两块LM3886TF,想弄点什么,突然看见杂物房放着一个用不上的卫生纸筒,还是纯铝的,把个标称200W的双24V牛一比划,刚好能放进去,呵呵,就折腾它了!

猪仔LM3886功放制作

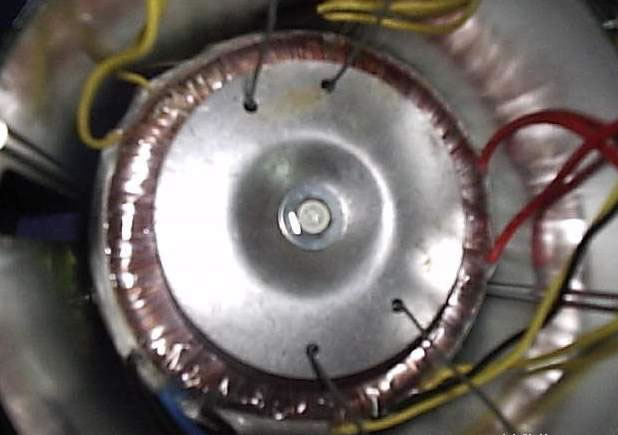

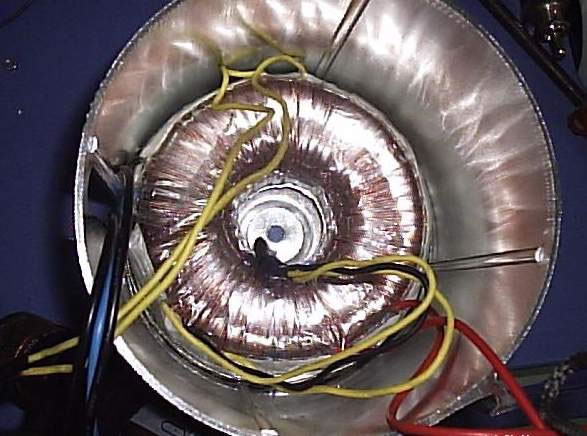

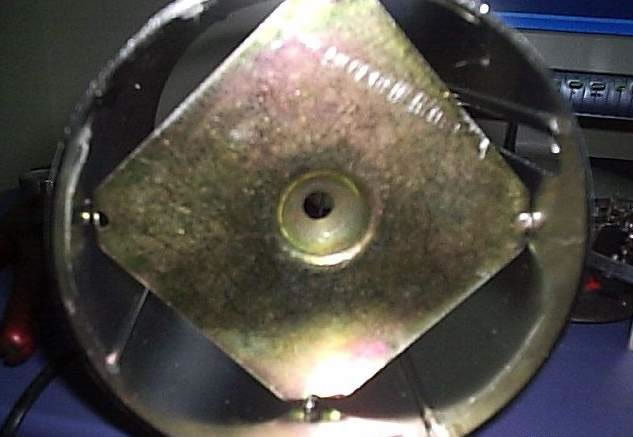

先把牛固定,直接把牛座四个角折弯,对应筒壁上钻四个孔,用螺丝拧上,还挺牢固,上牛座钻了四个孔,串上两根铁丝
猪仔LM3886功放制作
猪仔LM3886功放制作
猪仔LM3886功放制作

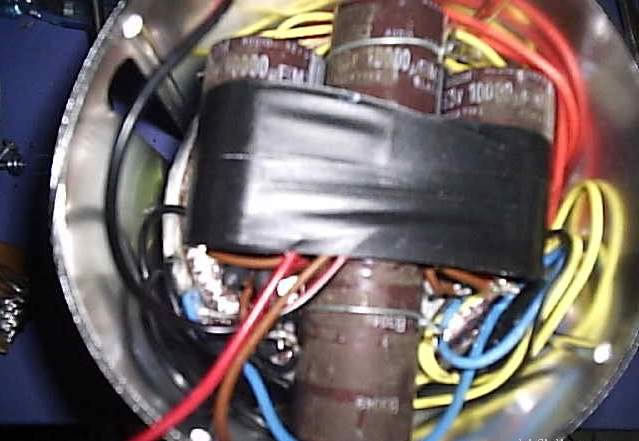

接着把四个10000微法的电容连整流二极管搭焊后用绝缘胶布包好用铁丝固定在牛座上
猪仔LM3886功放制作

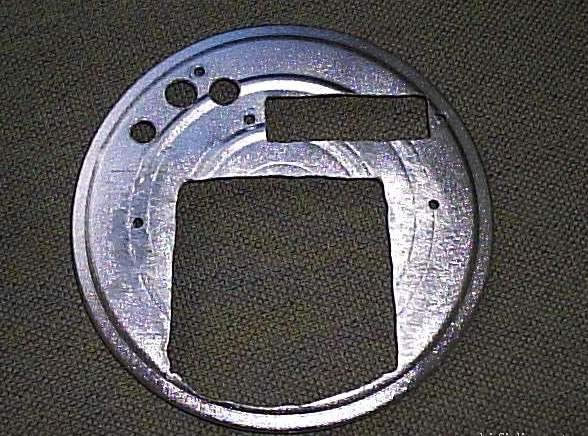

接着加工后盖子
手艺差大家别笑,工具就一把手摇钻和一把锉子
猪仔LM3886功放制作

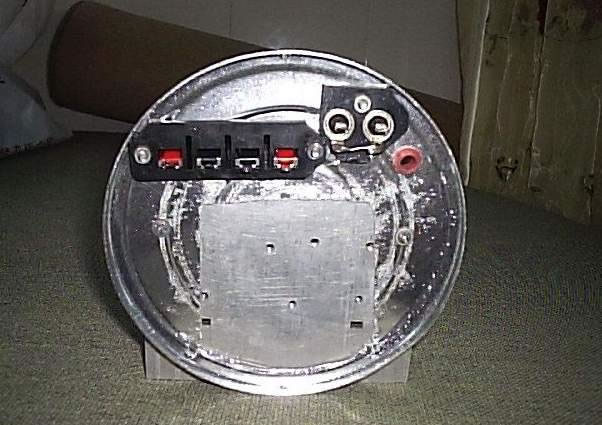

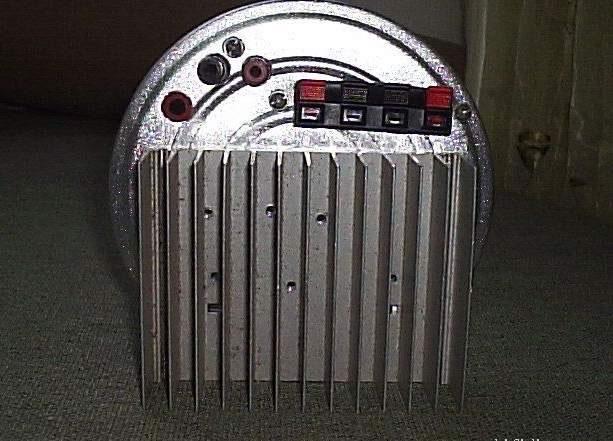

找到一个小散热片,将它固定在后盖上,再装上接插件,都是箱子里翻出的垃圾
猪仔LM3886功放制作
猪仔LM3886功放制作

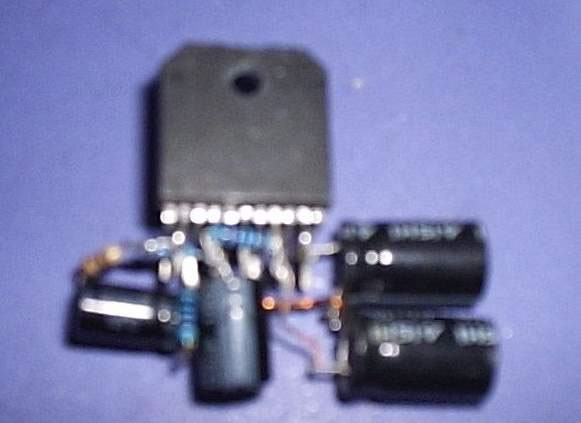

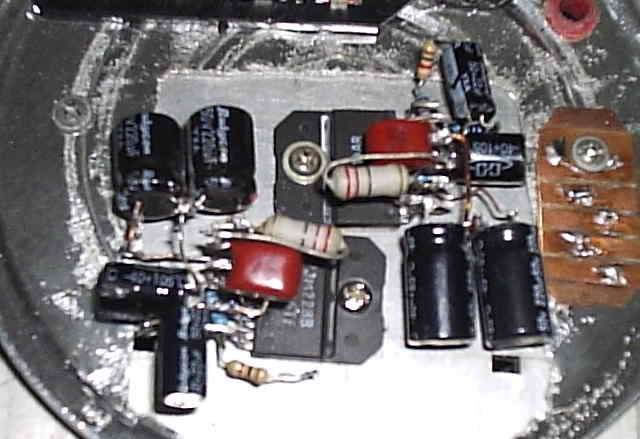

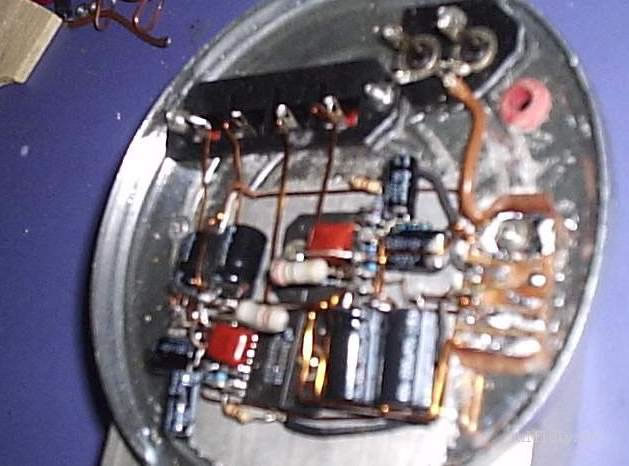

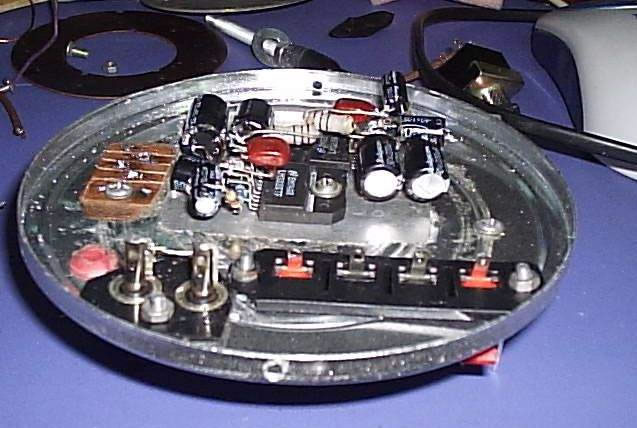

关键工作到了:直接在散热片上搭焊了两片3886,为保证成功率,选的标准线路,相机不好,照得垃圾,大家将就看
猪仔LM3886功放制作
猪仔LM3886功放制作
猪仔LM3886功放制作
猪仔LM3886功放制作

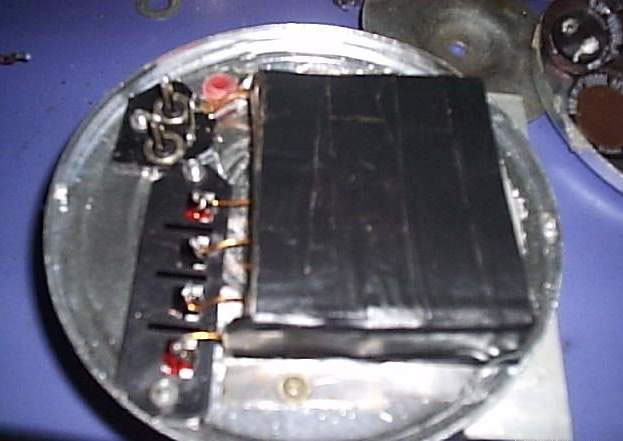

用变压器里拆出的隔离钢片做了个屏蔽罩,并贴上胶布,避免短路
猪仔LM3886功放制作

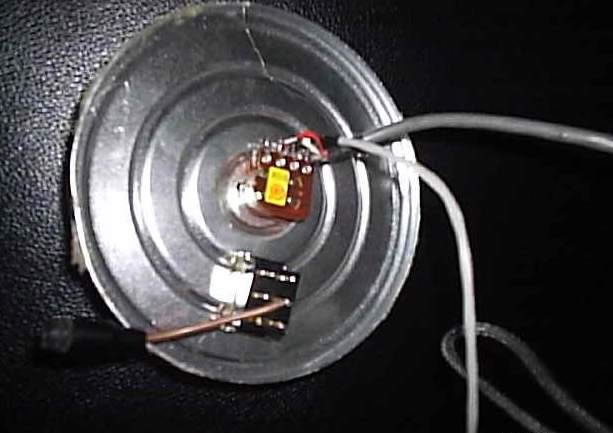

前盖就好办了,钻两个洞装上电位器和电源开关
猪仔LM3886功放制作

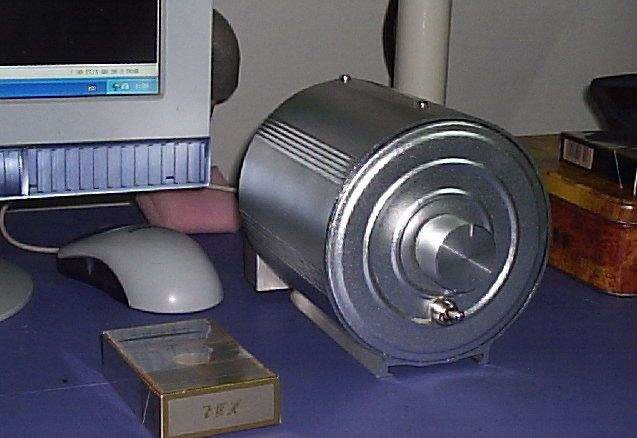

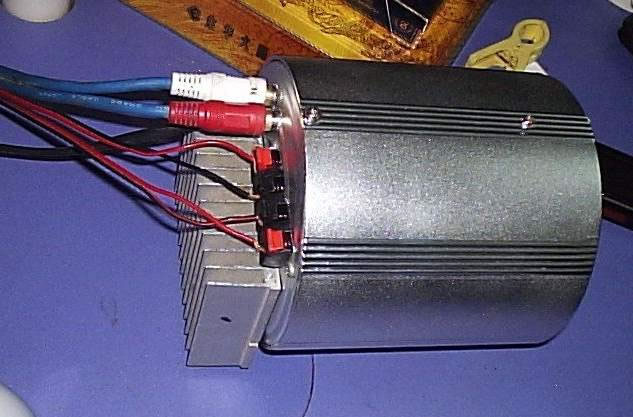

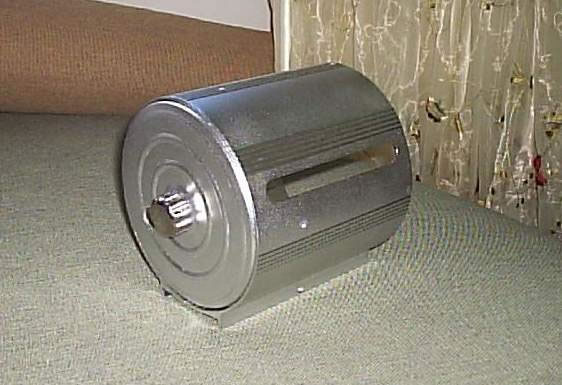

最后组装完毕
猪仔LM3886功放制作
猪仔LM3886功放制作

lm3886资料
LM3886是美国国家半导体公司新出的一款带过压、过高温保护的高保真大功率音乐IC,其外围电路简单、制作方便。其性能如下:

·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω

·VCC=±35V OUTPUT=50W/8Ω

·峰值功率:135W

·信噪比≥92db

·转换率:19V/us

·互调失真:0.04%

·11脚TO-220封装

·静音功能

·SPiKeTM保护功能

LM3886有两种型号:LM3886TF和LM3886T,前者散热片绝缘,后者不绝缘。

 下图为美国国家半导体公司提供的应用电路图:
猪仔LM3886功放制作
