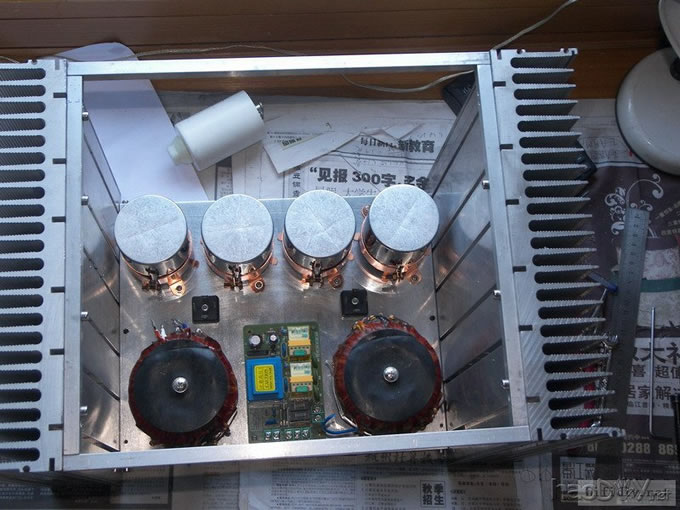

底朝天

想做只小甲箱变中甲箱了功放

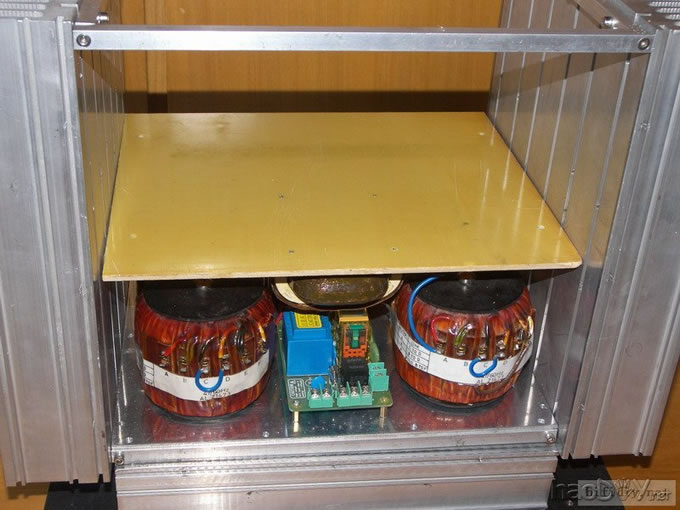

一对南瓜牛,4只大电容。

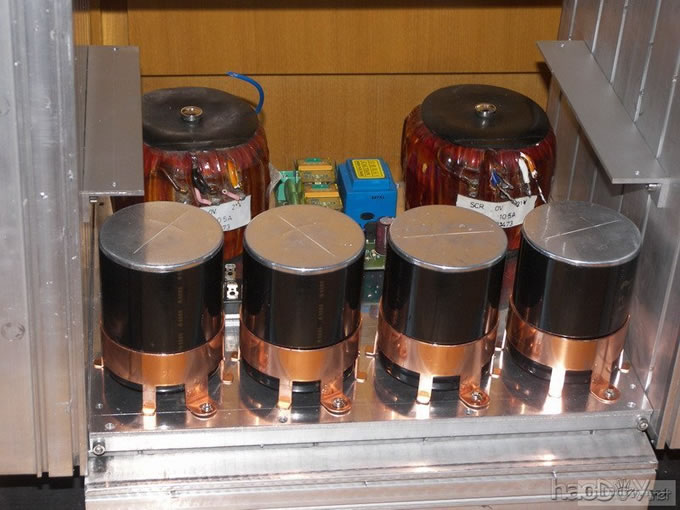

看似这电容个头不小,Φ65×80,但容量仅15000u,而压50V,每声道电流1.5A的话估计不够,还得加电容

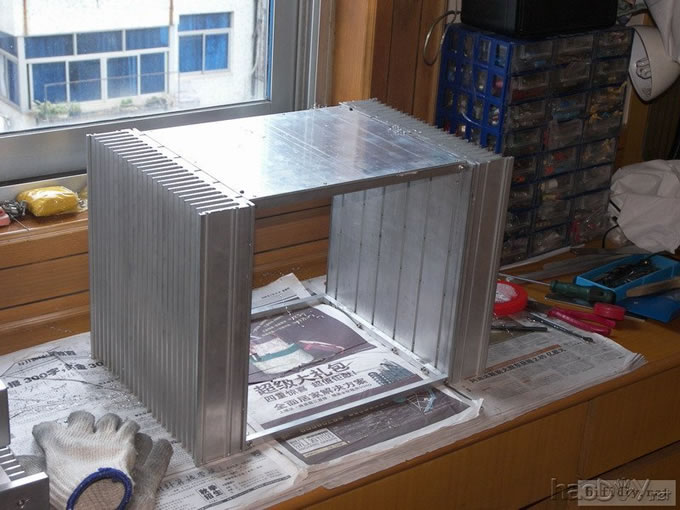

一层楼

想做只小甲箱变中甲箱了功放





想做只小甲箱变中甲箱了功放

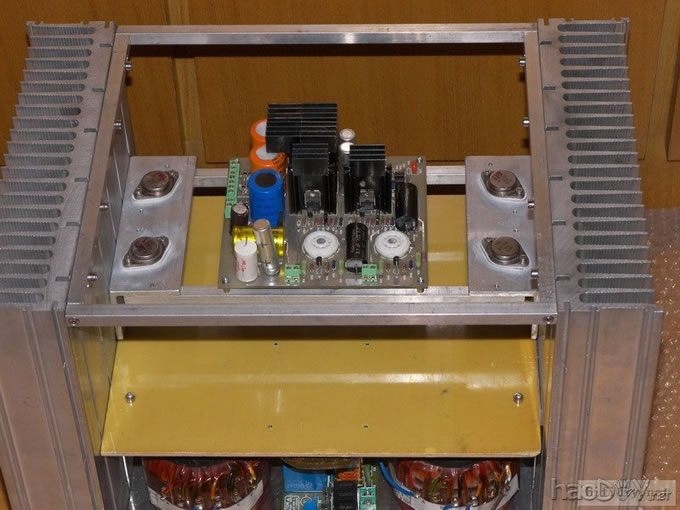

二楼

想做只小甲箱变中甲箱了功放



想做只小甲箱变中甲箱了功放



电路相当简单,仅仅是用单级电压放大,增益约28倍,加射极跟随器,单端恒流负载,静态电流1.8A,±25供电。用直流伺服,无输出电容。

现在电路越来越复杂,各种补偿也越来越多,业余手段下调试机器好比是在盲人摸象,要好声碰运气,因为不确定因素实在太多了。。。。。

深度负反馈的电路失真指标是不错,可是听上去却不对劲,不耐听想做只小甲箱变中甲箱了功放

电路的失真能依靠负反馈来的抑制,它还能拓宽频响、稳定放大倍数等好处。。。。。但它带来的负面影响是不好听,功放的主要用途是用它来听的,不是用来看指标想做只小甲箱变中甲箱了功放

这样我反过来思考:既然非线性放大器不能有效地避免谐波失真,而自己又没有足够的本事去抑制它,那就让它的失真尽量以偶次形式出现,这样人耳对它不敏感,难感觉到

而单端放大电路能往这个方面靠,所以电压、电流级全用单端。缺点是效率低,耗电量大。但可以根据需要在功率和耗电之间找到一个平衡点。

放大级数越少,失真叠加也越小,用胆管做单级电压放大,它的线性和频响都优于晶体管,工作稳定性也很好,OK,选它!

输出用大电流达林顿管MJ11032,不需要并管就能轻易地工作在大电流状态,OK,选它!

负载用MJ11032做恒流源,输出管不会随管温升高而电流飚升,采用直流伺服电路,取消了输出电容,频响更好。

最大的好处是它在开环状态下就能非常稳定地工作,没有采用任何补偿措施!!!

现在觉得听感极好!!!也许我是井底之蛙,没见识过好的,但俺自认为此机是成功之举,是所做过的功放中声音最靓的机想做只小甲箱变中甲箱了功放

在小房间里聆听音乐,不需要很大的输出功率,而小甲的耗电也在能够接受的范围想做只小甲箱变中甲箱了功放

这就是我采用这个电路的初衷并通过了实际的验证
