手工搭棚分立元件的甲乙类功放!进行中

时间:2012-09-19 13:05来源:hifidiy.net论坛 作者:classa 点击: 次
先上图!最累的是打孔和攻丝,现在开始焊了 全部焊完了 ,声音不错啊!表面温度60多,静态电流700毫安 调试好一个声道了,用5k电位器调,末级为k399/j113暂时调到600毫安左右,G-G电压9v左右,推动级c2238/a968,电压放大d669/b649,10ma;输入级k246/j103,2ma;电压是35v

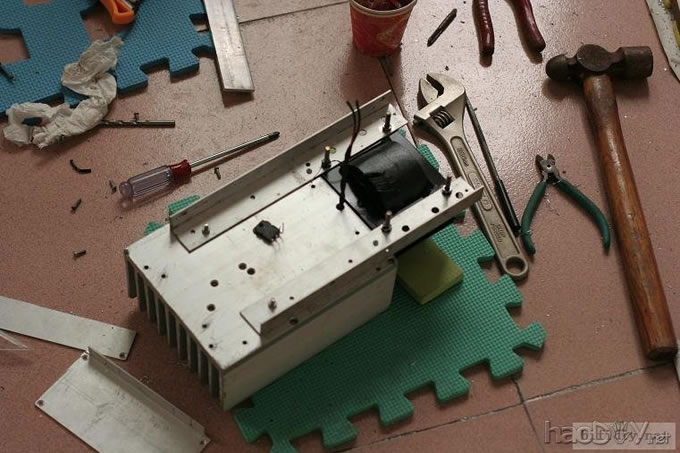

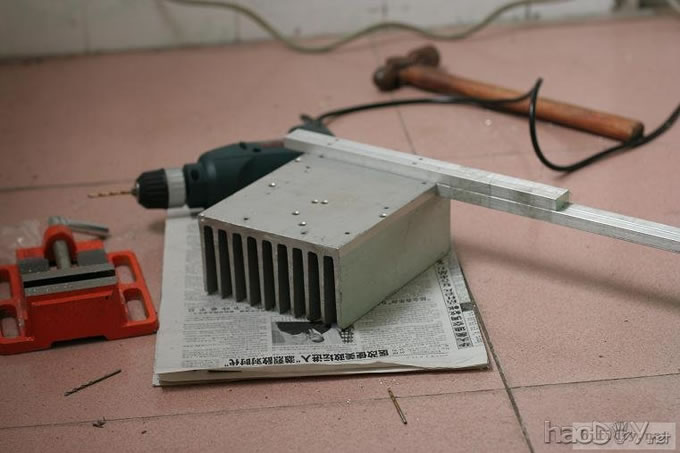

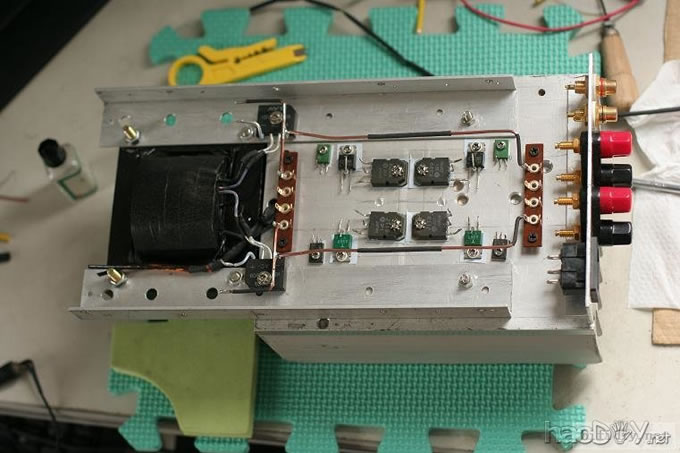

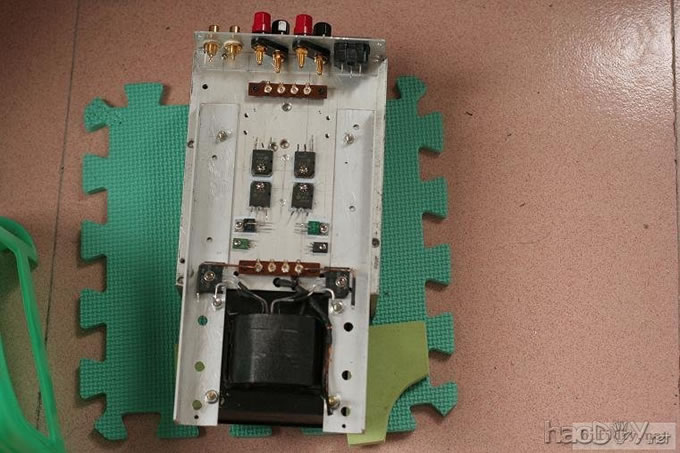

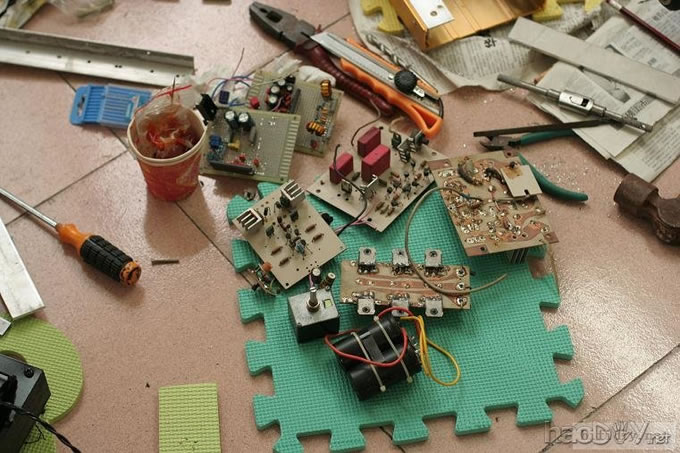

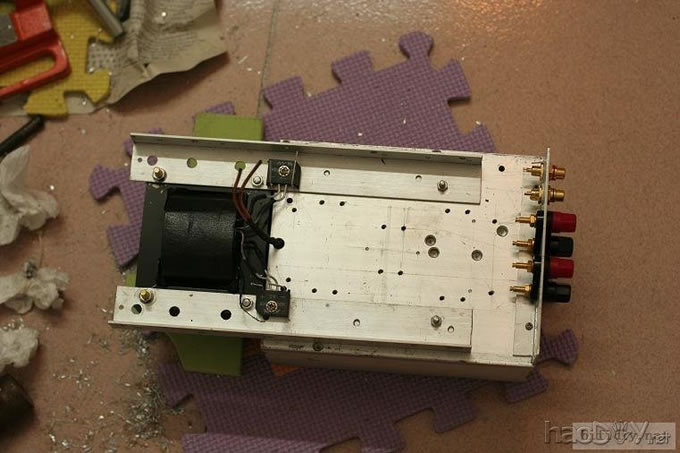

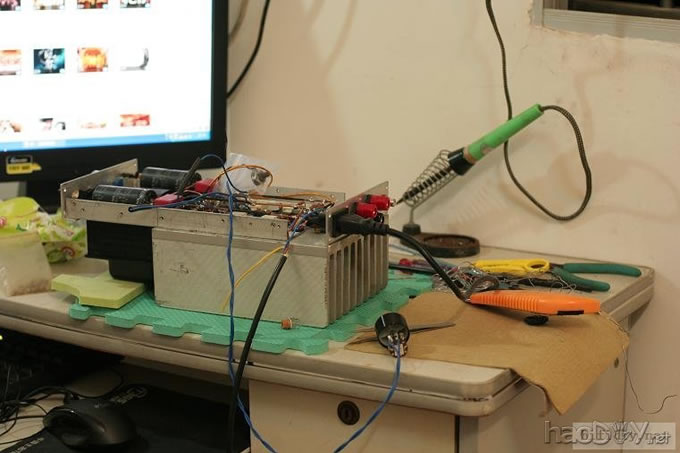

先上图!最累的是打孔和攻丝,现在开始焊了

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

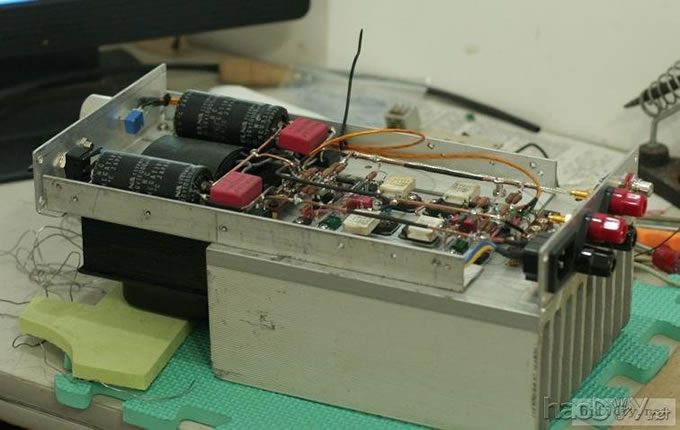

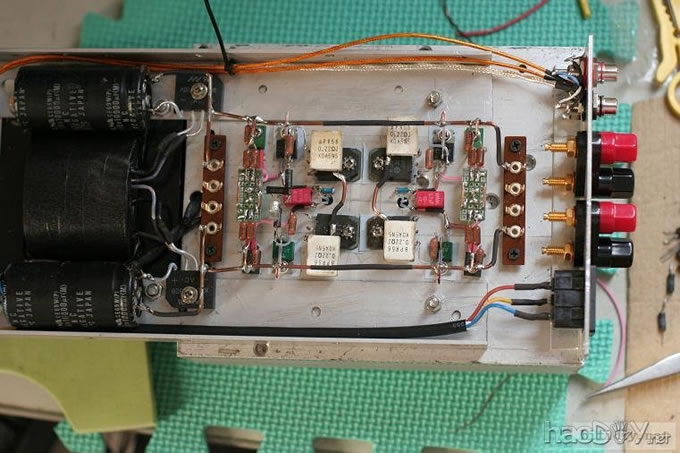

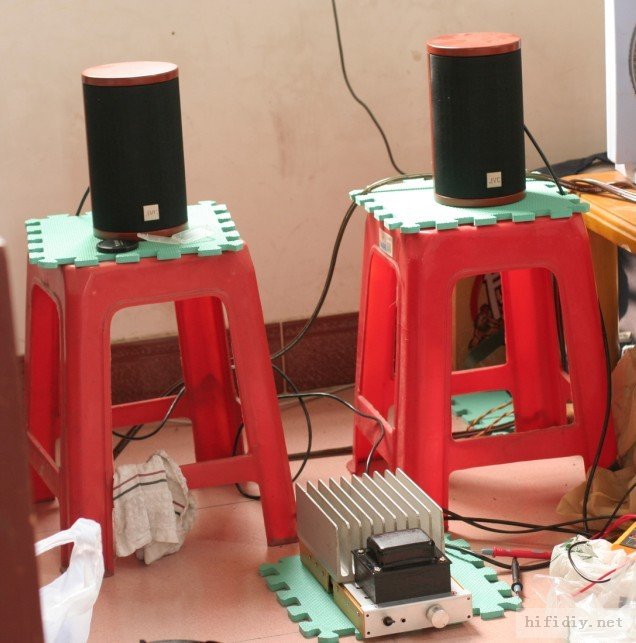

全部焊完了 ,声音不错啊!表面温度60多,静态电流700毫安

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

调试好一个声道了,用5k电位器调,末级为k399/j113暂时调到600毫安左右,G-G电压9v左右,推动级c2238/a968,电压放大d669/b649,10ma;输入级k246/j103,2ma;电压是35v,前后共用.

手工搭棚分立元件的甲乙类功放!进行中

手工搭棚分立元件的甲乙类功放!进行中

续:http://bbs.hifidiy.net/viewthread.php?tid=369082
    http://bbs.hifidiy.net/viewthread.php?tid=371445

觉得声音还行，所以布局做了大幅度改动。

手工搭棚分立元件的甲乙类功放!进行中

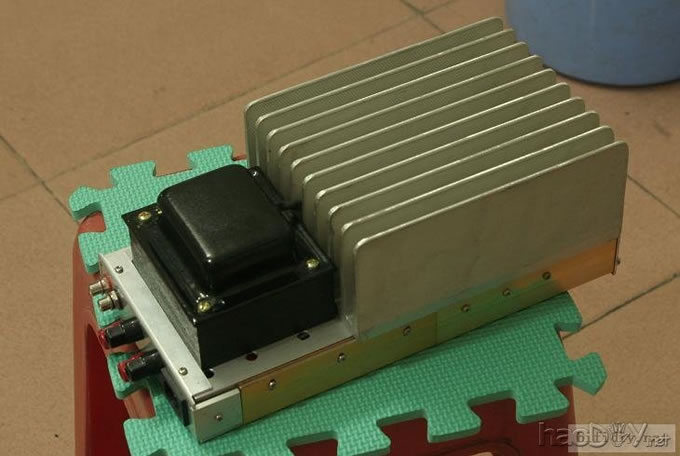

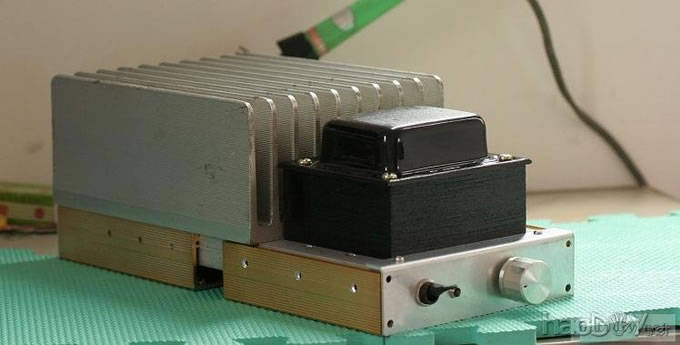

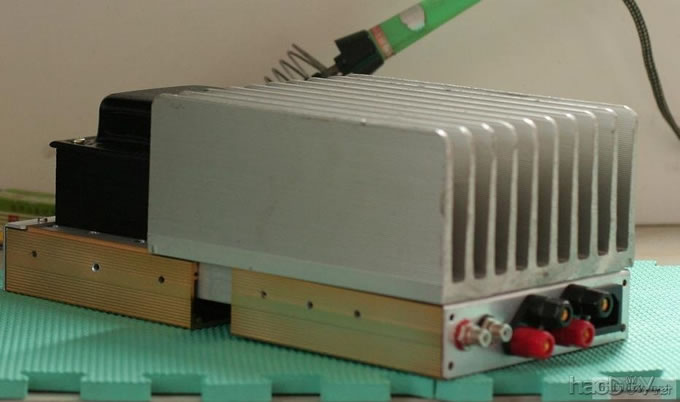

原来的样子：
手工搭棚分立元件的甲乙类功放!进行中

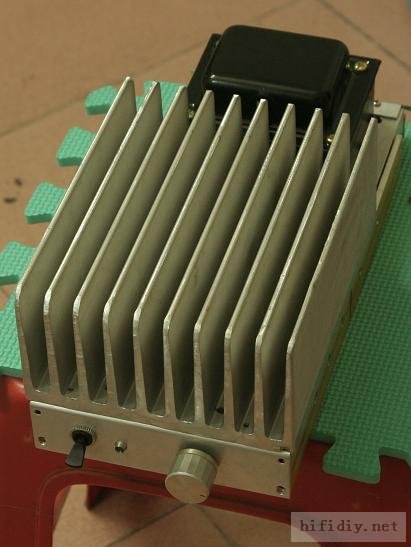

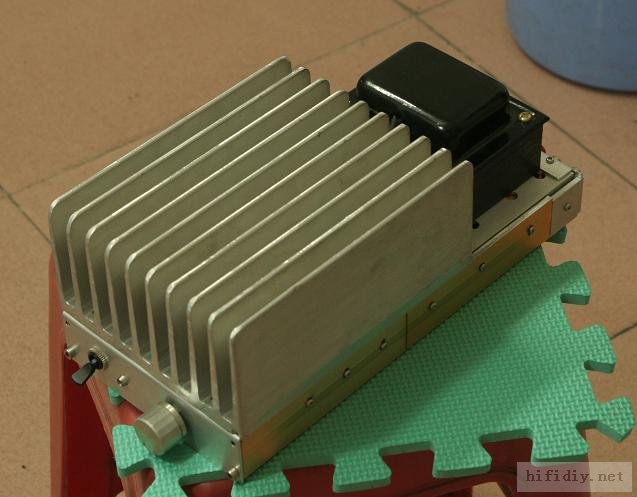

改后：
手工搭棚分立元件的甲乙类功放!进行中
手工搭棚分立元件的甲乙类功放!进行中
屁股和头调换，电位器远离变压器，噪音完全消失。还是比较喜欢变压器在前面，但为了提高性能，只好改了。

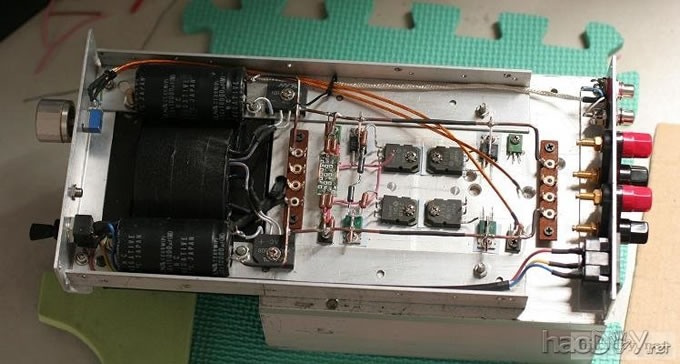

内部原来的样子：
手工搭棚分立元件的甲乙类功放!进行中

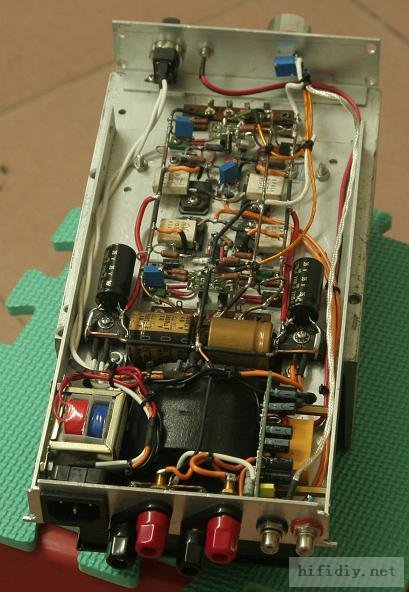

改后
手工搭棚分立元件的甲乙类功放!进行中
下载 (48.62 KB)
2010-7-11 22:39

加了喇叭保护，滤波电容换了全新正品小补品。走线改动了很多，
