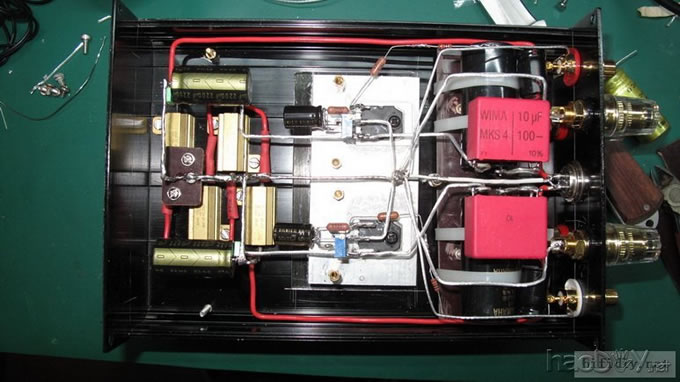

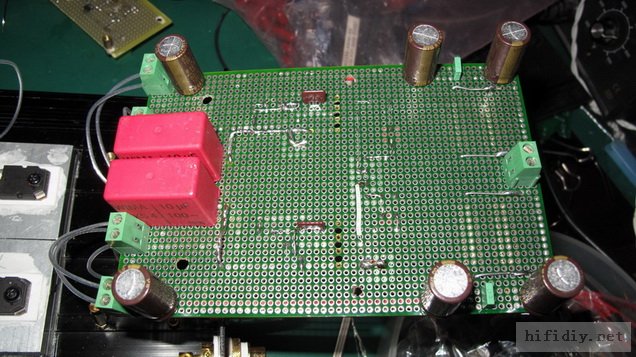

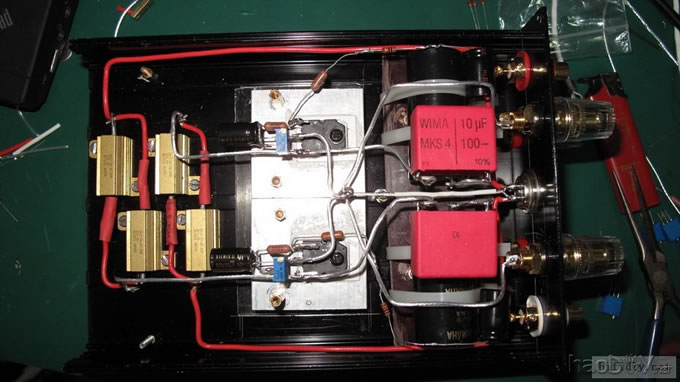

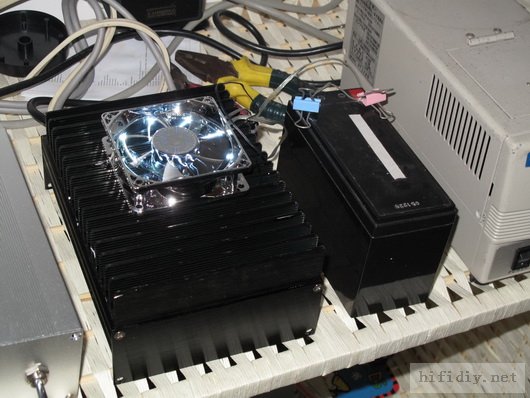

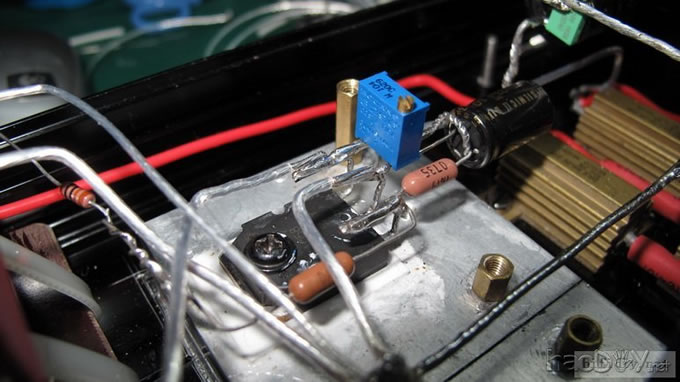

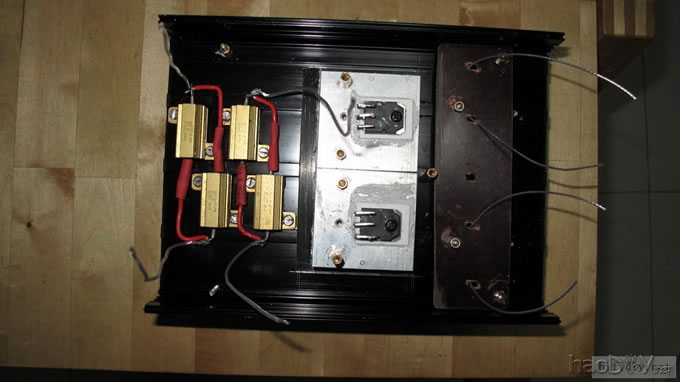

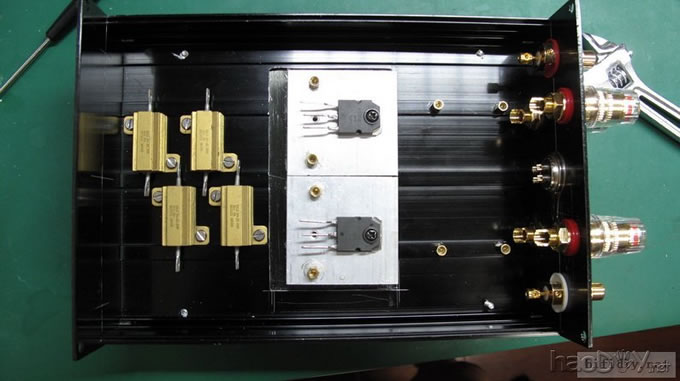

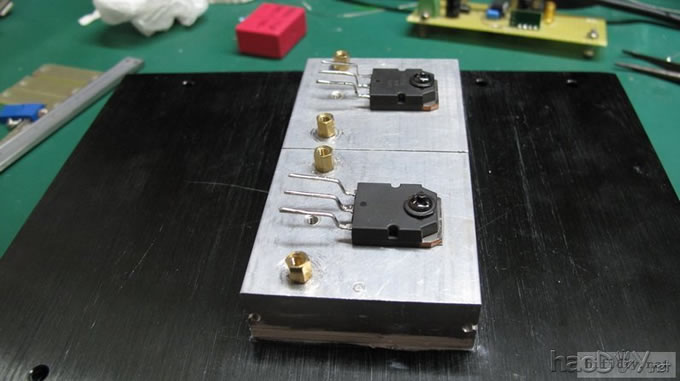

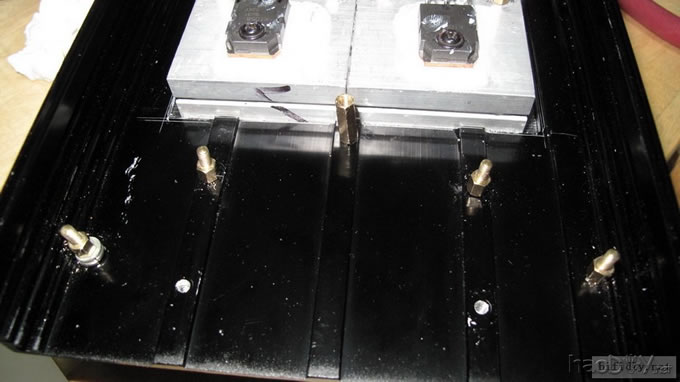

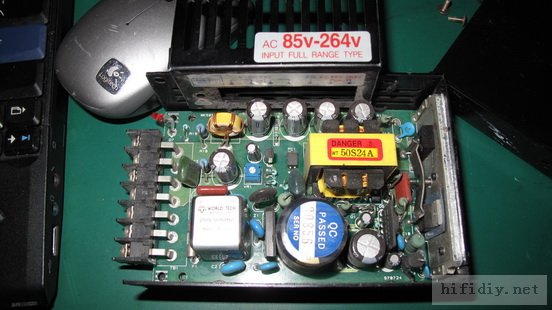

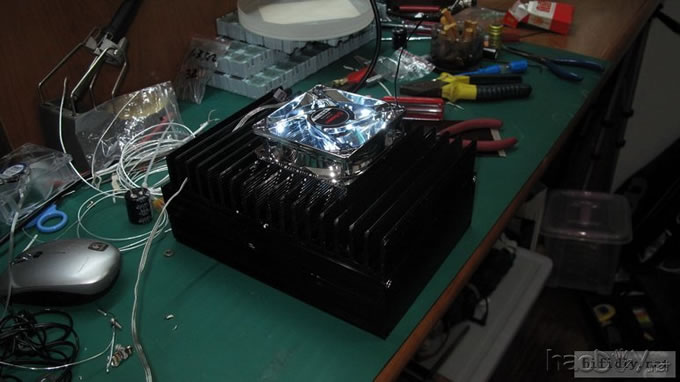

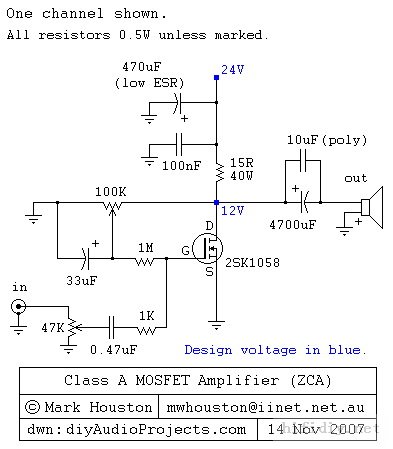

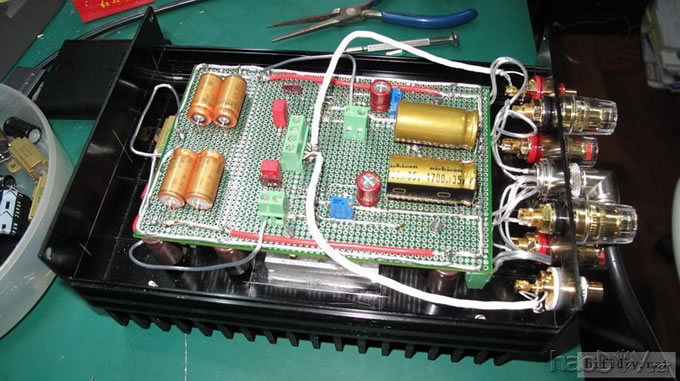

已不发烧很多年... （好像也不曾发烧多少年） 接触HI-FI纯属偶然，大概跟很多人一样，说是必然也可吧 小时候拆家里的收音机，以为里面的电阻电容就是一个一个的小人，他们会弹琴，会唱歌... 那个时候最想做的就是能有个自己做的收音机，电子商店能买到的原件就那么几种，而电烙铁根本就不敢想能拥有，好像连焊锡都是用空的牙膏壳（在我们那里叫牙膏皮，好像当时牙膏皮都可以像啤酒瓶一样回收的），好怀念那个年代，记得刚记事的时候有几首歌：八十年代的新一辈，军港之夜，希望的田野上... 上高中的时候，同班要好的同学拿来一个TOSHIBA的walkman（这个说法好像是SONY专用？），拿来一听，记得是谭咏麟的歌，哇靠，简直是天籁之音啊！哇噢，原来耳机可以这么好听，于是，一个TOSHIBA的耳机成了我当时的人生理想... 那个同学的爸爸是我们市广电局的局长，电子技术非常了得，我们3个同学（他，我，还有另外一个同学）开始学习，我到书店买了一套“无线电爱好者读本”，我简直到了废寝忘食的地步了，上课不听讲，在下面狂啃那套读本，其实当时最初的想法是做一台发射机，因为市里的经济台调频广播很是火热，我想我们也可以办自己的电台（呵呵，好纯洁无知的年代），但是苦于找不到资料，我当时还写了一封信到“无线电与电视”编辑部，希望能在他们那里得到一些指教，结果当然是没有结果 于是我们转了方向，玩音频，从饭钱里面扣一点，当时到汕头原音邮购NE5532，做磁头放大器，果然比原来的音质好很多，后来搞到一台汽车收放机，到电子商店买了一个黑白电视机上的变压器，1N5408，电解电容做了一个电源，买了2个喇叭装在饭盒里，回想当时每天课外活动时间放在讲台上放音乐的情景，真的好想回去一次，可是至今已经15年没有再回去过... 这样的结果，是高一第二学期，我考了全班倒数第三... 至于后来我开始上课认真听讲，不知不觉到了学校里尖子班前10名，无线电依旧没有放下，被老师也看做异类... 我始终属于老师不喜欢却也无可奈何的那种... 大学里当然也没有放下这个爱好，有空就去图书馆看模拟电路原理，其实也只是看罢了，并没理解多少... 受我影响，室友也开始跟我一起搞，到建材市场买板子，做音响，到喇叭厂门市部去买喇叭，邮购电器元件......依旧从饭钱里面扣... 工作后，却失去了那份热情 闲话不提，开始摆 说道1058单端，想必大家不陌生，不管怎样，电路图先上吧  散热片尺寸190*140*30，先把功率管固定在散热片上，通过2块铝块连接，用M3螺栓锁紧，上图（后来加了陶瓷的导热绝缘垫片，这张照片上没有）  嗯，该睡觉了，再上一张散热片与机箱装配的图，机箱尺寸145*200*55，铝合金型材的，散热片放在上面刚刚好（长度差10mm，宽度差5mm，机箱比散热片稍大） 那个40W15欧姆的电阻，用2个25W30欧姆的电阻并联，DALE金封，不知道这个电阻怎样，听听大家的意见，装上去尺寸是刚刚好刚刚好，好像是专配的一样^_^  马上12点了，再上一张板子的图，本来想不用板子，直接搭的，但是考虑温度太高，空间有限，不好固定那几个电容，还是用了板子，焊的不好，但是检查还是很牢固，呵呵，就这样吧 红色的2个就是10UF的输出电容了，4700UF的就放在背面了，2个棕色的是1M的电阻，两侧的电容是电源用的，本来想一个挨一个排过去的，但是会碰到，所以就只好各放了3个（还拆了2个已经焊上去的）  多谢捧场^_^, 多谢鼓励 出门前放上一张板子背面图，由于公司不能上BBS，只能到晚上回来更新啦  其实我也一直很纠结，原来就想搭焊，可是想不出怎么固定那2个大电容，现下定决心，后面一定要改，反正材料还有2套的^_^ 呵呵，多谢大家鼓励^_^ 今天再三检查线路通断后上电试了下，用的24V 2.1A的开关电源，未接音源和喇叭，就感觉温度了，半小时后明显烫手，估计温度在60度左右。 后用12V蓄电池供电，调整静态电流400mA，音源用HIFIDIY的硬盘播放器，接了喇叭（4欧），呵呵，大动态有破音，但是可以感觉到音色明显不同^_^ 对于用板子做自己也纠结已久，所以，马上拆掉，重新搭焊... 只是家里孩子一再召唤，断断续续搞到现在，也只搞了个大概  先把完成的部分发上来供大家指点 又打了2个孔，装铜螺柱  然后装了1个胶木薄板用来固定输出电容，那两根穿过胶木板的线后来没用  好了，实在是应该睡觉了，好在进来几个月精神较以前好了很多，感觉精力尚好，每天都是近1点睡觉，早上6：15分起床，中午打瞌睡10-15分钟，最后把今天完成的总图发上来，整形的工作慢慢来吧 祝大家好梦！  1M电阻，33UF电容和100K可调电阻细节图，这个是处理较好的一边，另外一边就整不好了，败笔啊 主机搭接完毕，电源部分还没开始，今天11点多才有空开工，做到1：40左右，主要是装了电源滤波电容，就是那2个2200UF的黑色金字电容，2个0.1UF的电容紧靠在大电容的“脚底”，想了半天比划了半天才想出怎么装，定位全靠接线，焊锡把多股线喂饱了，检查强度ok，上图：总图一张、重新拍了可调电阻+1M电阻+33UF电容部分细节图   散热的确是个大问题，买了几个电扇，准备先用1个试试，不行再换  在淘宝上选了几个8cm的PC用风扇，红色和银色的是一种（88米/只），转速可以根据温度自动调节，图中可以看到那个温度传感器 透明的这个比较便宜，16米/只，据说噪音超低，接12V试运行，半米之外无可闻声响，只是感觉风量偏低，有利必有弊呀 上图：  谢谢马骝仔 今天是不能试了，应该是天亮之前不能试了，电源部分还没规划好，搞个R型变压器吧，主要是那个扼流圈不好搞，在淘宝上找了好久就找到1个，只有1个了，想做2路电源来着，唉，不管怎样，还是先出声再说吧，估计东西到货得下周3-4了，该睡觉啦！同志们晚安10# 石城 我也是跟原作者使用的散热片对比过的，说实话到底会有多少温度，心里没底 所以就准备了风扇，窃以为应该不会熔铝吧 请教大家一个问题，接24V电源，无负载，半小时温度是否达到稳定？ 思量再三，想用开关电源试一下 记得90年代武汉出过用于胆机的开关电源，不晓得怎么就销声匿迹了，是不是听感不好？ 正好手头有2个50W的输出24V的开关电源，素质还是不错的，韩国设备上拆下来的，希望听听大家的意见，我准备做2套电源，做一下对比 上图 哈哈，开机啦，说明一下，没有拿得出手的箱子，就接3寸喇叭做的箱子试机吧（想入一对Clair的箱子，纠结中...） 直接用上图中的开关电源无信号输入时离喇叭20CM内会有明显的交流声，加了上图中12只2200UF（2路，每路6只）的电容后，把耳朵贴到喇叭上也听不到了（白天，下次在夜深人静的时候听听 ）音源：MP3（试机就不愿意接那么多的线了） 前级：AD827 （传说中的烫手东东，果然烫手，20元入的，希望保真哦，后来发现淘宝上很多5元的，看样子也是真的，昨天找了一家店把各种OP进了2件，还没到手，估计明天后天就能到了，到时候换换看怎么样，有一种不详的感觉，那种XX元以下的AD827是假货的说法，可能是一部分像房地产开发商贪婪的同志为达到暴力的暴利而诋毁别家，本来拆机的东西成本就是很低很低的，这次买的基本都是以前让我垂涎欲滴的相对平价的东东，不包括近几年炒起来的637，627，2111等等） 功放电源：拆机24V2.1A开关电源+13200UF滤波 线材：平价东东，几块钱1米的那个什么怪兽（有的地方也卖到10块） 音箱：JVC 3寸全频， 罗技3寸全频， B&W 3寸+1寸（？） 曲子：王菲，传奇 感觉很纯（王菲纯还是器材纯无从考证了 ）柔 王菲告诉我：“没侮辱我的嗓音！” 初，未加风扇，20分钟后！烫手，烫手！烫手！ 后，拿来备好的8CM风扇，接12V电池，把温度探头塞到散热片里面，风速几秒钟后增加，用手感受从散热叶片中吹出的风，嗯，热乎乎... 5分钟（约）后，散热片温度逐渐降低.... OK，现场直播中...  自动调速风扇，接了12V蓄电池
哈哈，不会熔铝啦
|
