一款JBL古董放大器功放的仿制

时间:2013-05-11 11:58来源:未知 作者:振峰 点击:

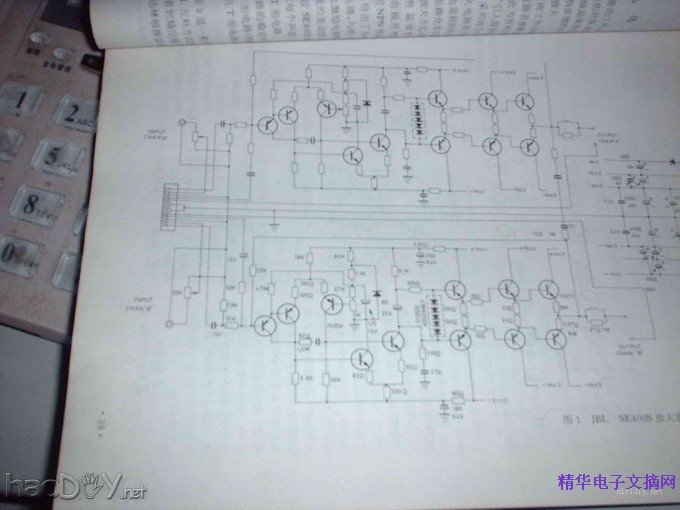

1993年的时候在音响世界9期见过这个放大器的图纸,电路是很早年间的美国JBL公司制作的功率放大器,电路上没有特别的花哨之处,据说在当年还红及一时;也许是因为那个年代的扬声器灵敏度高吧,几十W的功率就能满足一切,当时并没有在意,毕竟功率很

1993年的时候在音响世界9期见过这个放大器的图纸,电路是很早年间的美国JBL公司制作的功率放大器,电路上没有特别的花哨之处,据说在当年还红及一时;也许是因为那个年代的扬声器灵敏度高吧,几十W的功率就能满足一切,当时并没有在意,毕竟功率很小的放大器对于我来说还不能吸引我的眼球!!为什么呢因为时下喇叭的灵敏度越来越低了,在那时搞大功率的器材是我的理想,这个电路功率也不过几十W当时就没有选择制作这个电路而是选择了一款100W左右的功放电路,在仔细研究后还是决定暂时放弃实验这个电路,等以后有机会在搞一下这个当年很优秀的作品.这些年大功率的器材做了很多自然经验也会随着制作的数量有所提高,我所做过的器材中都是仿效比较优秀的电路,但是真正比较满意的作品并没有几个,原因很多说都说不完,近几年由于工作较忙也不会有太多的时间来玩了,自从登陆音响DIY这个大家庭又有制作的欲望!!!这两年间看到不少朋友都拿出自己的作品来参加比赛,当然了很多朋友不是为了我们论坛里的奖品,主要是在这个比赛中想得到的是制作后成功的乐趣,同时拿出自己的作品来和朋友共勉.

今年的比赛开始的时候就有了要制作一款作品来和大家凑个热闹的想法,可是半年过去了还是没有拿定主义,主要是因为很多朋友的作品令我很佩服不管是电路形式上还是制作水平是都是一流的,这不免让我有了怕的感觉,眼下就要到比赛的末期了在不搞的话今年真的就没有机会了。

我制作的这个电路上面说过了,她是古董级别,是60年代的作品,电路形式上在现在看来就比较简单了。可是你仔细研究一下就会发现有很多过人之处,比如第一差放级的第一只管子前面又加了一只管子这样电路的好处是能很好的减轻输入级的负担,因为前一级的灵敏度很低(说明一下一差放级是共集电极工作方式,有很高的输入阻抗很低的灵敏度),第二级不是我们常见的差动方式放大而是由其平衡臂的发射极将信号进行转换后送到下一级,前一级的输出给第二差动进行放大,整个线路的增益不是很高不过还是很够用的,推动级和输出级采用三级达林顿电路这样的好处是很多的,可以减轻整个前面电路的负担同时又能改善驱动负载能力,这是电路上比较有特色的地方,电源上也很新颖,这样的电源电路在现在的放大器中也不很常见了。她的电源采用了多级供电方式,变压器采用多抽头方式工作,这种设计方式能很大程度上减轻电路的无用损耗大大的降低电路互相之间的影响,朋友们都知道电源是放大器的血脉好的电源无疑会增添整体电路的稳定同时使器材最大限度的发挥作用!这本书上介绍了电路的特性同时还特意推荐了一个适合我们工薪阶层制作的这款改进后的线路,当然了要是条件好的朋友依然可以完全仿纸的,本人由于条件限制就没有按照原电路,而是采用了作者推荐的简化电路.

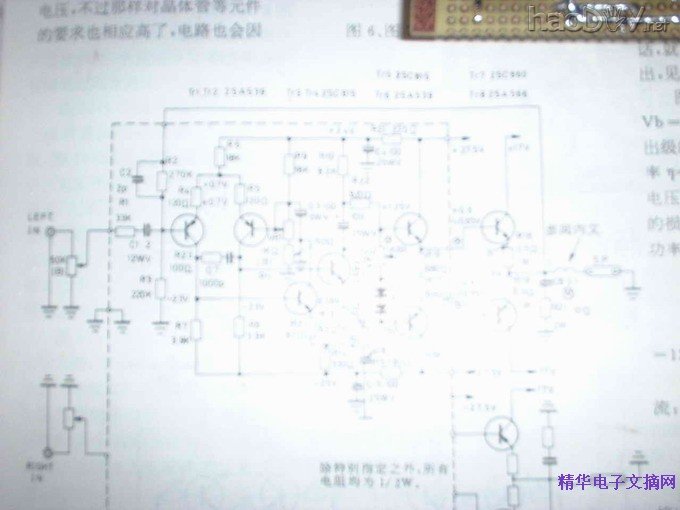

   简化后的电路制作起来就比较轻松了,电路最终选定了10W的输出功率,呵呵有朋友看到这里的时候一定会笑了。这十W的功率///????是否值得去做?可以肯定的说值得,我在做成品之前先做了一些实验,先是用我们常说的洞洞板组装起来然后调试,很容易就成功了。

   在实验的时候才发现这个电路非常稳定,电路的调试也是异常的简单几乎零件安装后简单的调整一下零电位,在调整一下末级电流就可以使用了。

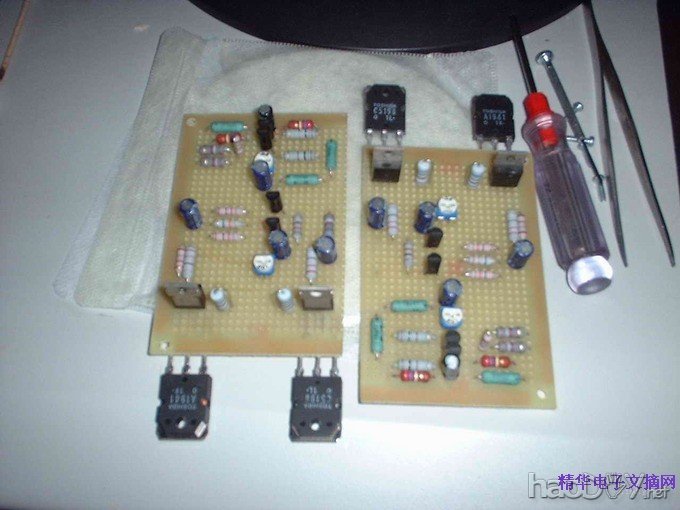

   制作当中要选用原机的零件型号恐怕是不大可能了.毕竟60年代的零件是不能保持到现阶段在生产的,与其等米下锅还不如找米赶炊,电路的电阻都采用了1W的电阻用的也并非名品.说实在的吧,我都不知道这些买来的电阻是那里生产的,只是一般的电阻,电容采用的电解和瓷片系列,晶体管采用了前几年的存货型号为B649和D669为一 ,二 差动级,推动级再用的是2073   ;940  .功率级为东芝C5198;A1941整个电路的造价也不过200元,呵呵机壳不算在内,变压器为50W环牛经自己重新饶制后得到双13V电源,就是这电源费了我好多工夫,电路板是自己刀刻,连接线为国标优质电线,为0.5平方毫米机壳是从进口防盗设备拆下的.这个电路是乙类工作方式很省电.

   整个电路的测试了一下还是比较令人满意的,由于本人的测试设备比较简单只有一块数字表,和一台20M的双踪示波器,信号源是那位独门AK朋友提供的网络下载的信号源,示波器自带的1000HZ方波基本上没有失真的地方,电脑的信号源从100HZ--20000HZ正弦波都能表现,有的朋友说你为什么不用方波测试不是更能说明性能吗,我下载的信号源是有方波的,可是不知道为什么.一打到方波上就失真,开始以为是我的器材问题后来从示波器上直接接到电脑输出部分依然是失真的这才知道是信号本身的问题,也许是我的声卡有问题不过正弦波却是很好的,没有失真,后来就决定用正弦波测试了。有朋友要是仿制的话可以用方波测试,你会发现会有很高的性能指标,因为我用失真的方波测试同样能输出方波只是我的声卡失真严重,在喇叭端的也是比较严重的失真不能做为说明指标,还有就是我测试的信号是接音箱测试的并非接负载电阻方式测试,我觉得这样的测试才能真正体现你的放大器性能,因为喇叭负载是复合阻抗这样的负荷要是能输出好的波形其性能是可以肯定的。

机器的好坏最终是要靠耳朵来收获的,经过几张CD方音测试后,才领悟了JBL功率放大器的性能所在,这个电路几乎有很稳定的电性能,你的输入端甚至可以不用屏蔽线都不会有很大的噪音,可以看出我的机器变压器离输入端很近了在凌晨3点左右已是很安静的状态下耳朵贴到箱子上只能听到很微弱的沙沙声,那是晶体管本身的热噪声,也称为本底噪声,由于电路的反馈作用中点电位不管是大音量还是静态时候基本都不超出10MV,整个器材的频响比较宽,放音时,你会发现声音很丰富,里面的细节都能展现无遗,其二是动态大,一个20多平米的房间10W的功率能惯满,(当然了你要有相对高的喇叭系统),整个频响都不缺少,我的一台大功率的参考机器都没有这样好的频带展现,其三是灵敏度很适度,能很好的配合我现在的箱子,低音很厚重,堂音表现的很好。箱子在放小提琴乐章的时候有很好的共鸣感,播放人声时候比较贴切,不过也有不好的地方,原因很多主要是我的元件选择和制作上照成对电路的影响很大毕竟很廉价的器件很难达到很高的指标.比如我使用的电源是50W的环牛功率余量不大,在接近10W的时候会产生失控的现象,电路的差放级并没有选用过高的配对管,所有的线路线材很一般的原因吧,当作品高音丰富的片源上有毛躁感,不过经过几天的磨练已经有了好转,电阻为普通的系列,难免有不稳定因数这些都是对电路不利的,如果有仿制兴趣的朋友在条件允许的时候尽可能的选用优质的元件来获得更高指标

  一个10W的仿制功率放大器能有如此的表现已是很难得了。这也全睐JBL公司其优秀的电路性能,之所以最终来仿制也是看中其优异的性能指标,时下功率放大器较这款机电路复杂的多,电路元件的配对方面要求越来越高,零件的精度性能也较为苛刻,可就其最终的播放效果就很难说了,当然这其中人为因数占很大比例,一个好的电路要有优异的电路元件,好的设计里念和优异的工艺水平,严谨的测试及调试手段都不能缺少,JBL公司是我们发烧友人所共知的顶级音响公司,几十年前的电路拿到今天可以说仍然值得我们同行来学习她,通过这次试做已经能感受到名厂家风范.也再一次唤醒了我对DIY的热忠,由于本人才识有限,对电路的分析和制作中难免有错误之处希望烧友直言批评,说是参赛实是通过这个机会来向大家学习,以力求提高自己才是最终的意图.
