三极管检波的来复半导体收音机

时间:2015-06-18 09:36来源:www.crystalradio.cn 作者:dingqisheng 点击:
一般来复式半导体收音机都是用两个二极管检波,我用3AG型高频锗管代替二极管制作成功三极管检波式的来复机。因三极管检波还具有放大作用,所以灵敏度提高不少,而线路却更简单了。全机装在一个小半透明塑料壳内,用一节5号电池供电,小巧玲珑。取下耳机则自
一般来复式半导体收音机都是用两个二极管检波,我用3AG型高频锗管代替二极管制作成功三极管检波式的来复机。因三极管检波还具有放大作用,所以灵敏度提高不少,而线路却更简单了。全机装在一个小半透明塑料壳内,用一节5号电池供电,小巧玲珑。取下耳机则自动断电,无须电源开关。

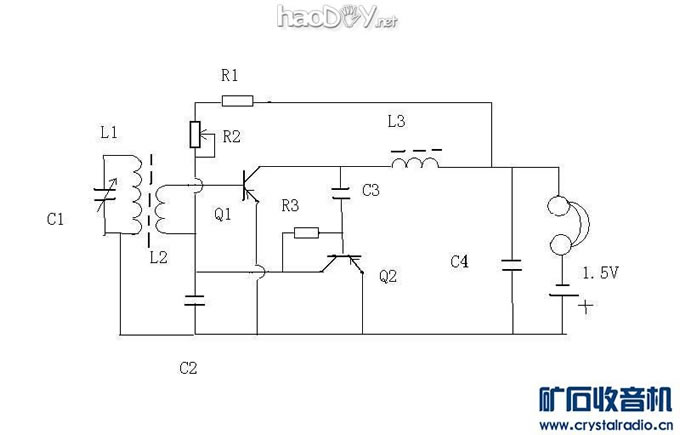

电路:
三极管检波的来复半导体收音机

元件表:
L1、L2:用直径0.5毫米左右的漆包线直接绕在磁棒上,两头用热熔胶固定。L1圈数60-80,视磁棒长短而定。
L3:高频扼流圈,在1M欧1/4W电阻上绕250-300圈,或在小磁环上绕100-150圈效果更好。
Q1、Q2:3AG型锗高频三极管。
C1:双联小薄膜可变电容器,L1若绕80圈可用其一联,绕60圈时可在一联上串一个100P左右的固定电容再与另一联并联。
C2、C4:2200P-4700P固定电容。
C3:150-500P固定电容。
R1:10K左右实验决定。
R2:10K小电位器。
R3:20K实验决定。
耳机:两个电话耳机串联,或800欧姆耳塞机。
电池:1.5V5号电池。

制作:元件不要离磁性天线太近,否则容易再生啸叫。
电路板用孔孔板即可。

调整:
R1/R2用图中阻值,R2调到中间位置,调R3使 Q2发射极电流0.1毫安,此时Q1电流约0.5毫安。(本机机壳较小,元件较紧密,所以设计电流较小。)
若用大机壳,元件排列松散且合理,可用3V电池,整机电流可调到1至5毫安,Q2电流仍为0.1毫安。音量大增。
R2可调偏流从而间接调整音量,高端再生过强可调其阻值消除啸叫。

特点:
1:简单,高效。
2:Q2与Q1直接耦合,Q1偏流电阻R1、R2兼作Q2的负载电阻,简化了电路。且使电路具有自动音量控制作用,当收听本地强信号时Q1电流会减小,放大倍数减小,可使强信号不强,弱信号不弱。
3:Q1、Q2均有负反馈稳定工作点,当电池电压下降到1V时仍可使用。可调整R2增大已减弱的电流。
4:耳机取下即断电,无须电源开关。

效果:不用天地线用耳机收听位于70公里以外郑州市的河南两个电台音量适中,收听本地电台声音洪亮不震耳。

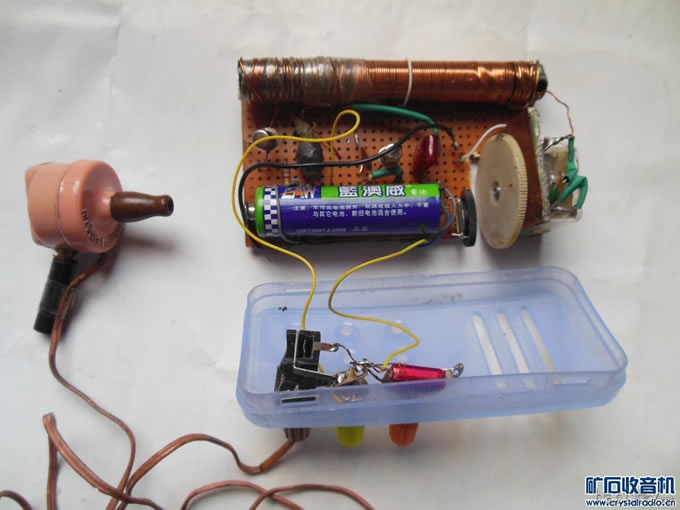

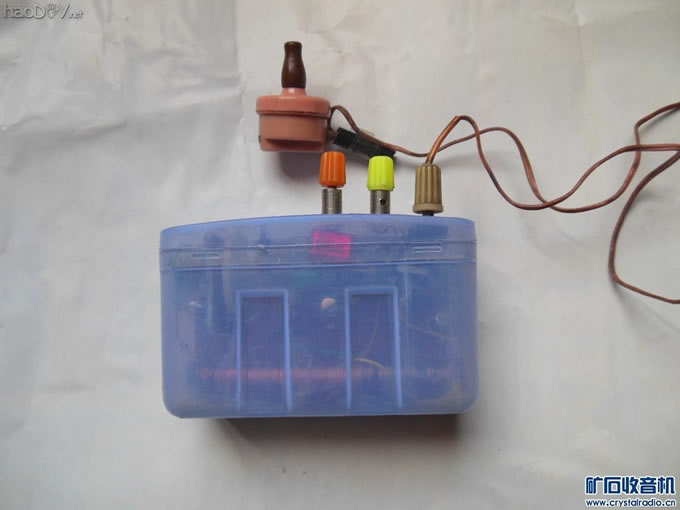

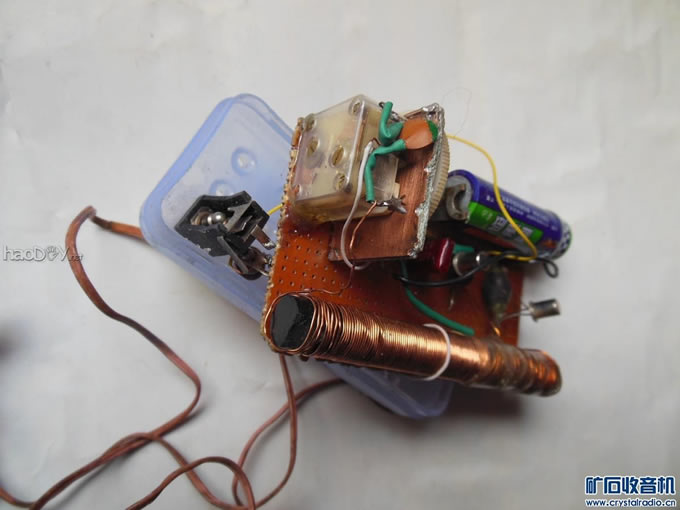

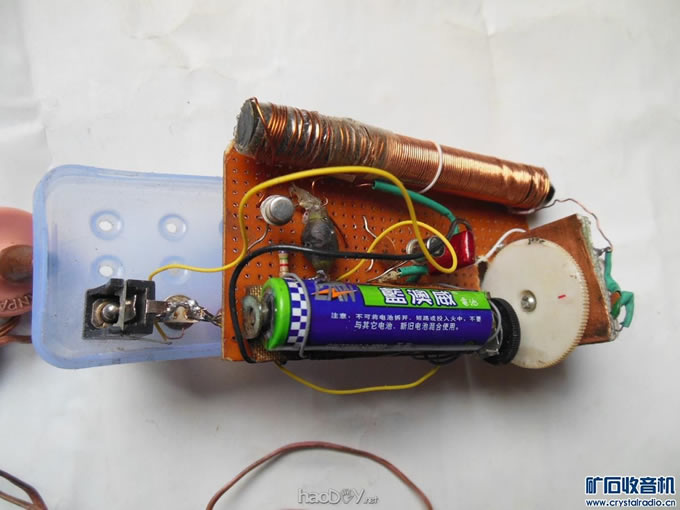

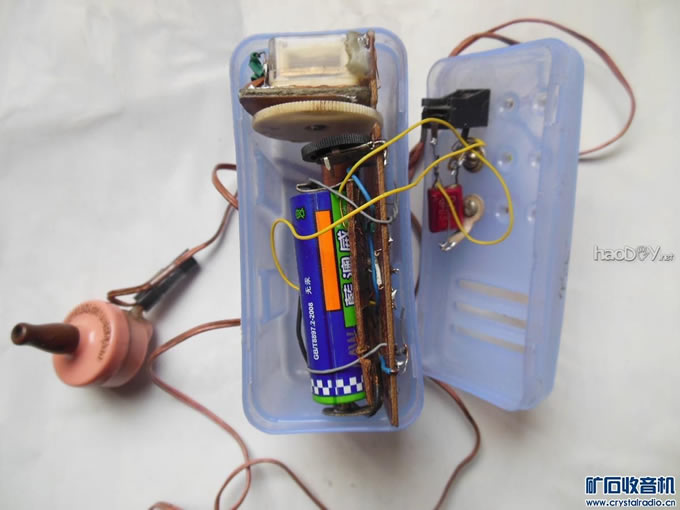

小机照片:
三极管检波的来复半导体收音机三极管检波的来复半导体收音机三极管检波的来复半导体收音机三极管检波的来复半导体收音机三极管检波的来复半导体收音机三极管检波的来复半导体收音机

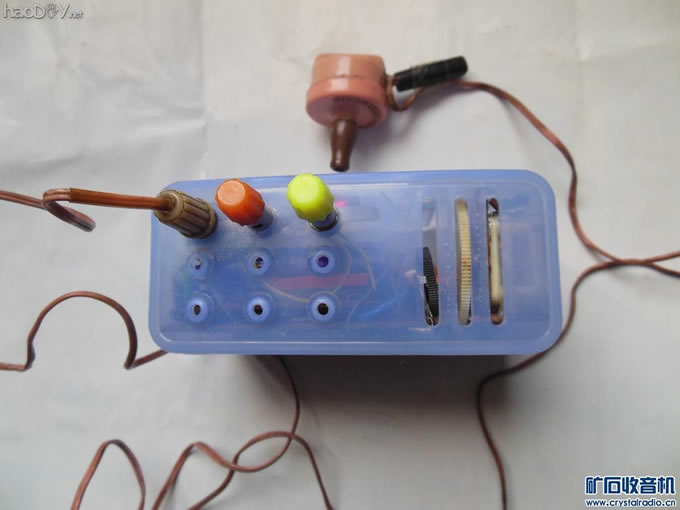

机上的两个接线柱是与耳机插孔并联的,用于接电话机耳机。
L2绕10-20圈,本地接收的电台多,可绕少一些,以增强选择性,若电台较少,可绕多一些,以增强灵敏度和音量
