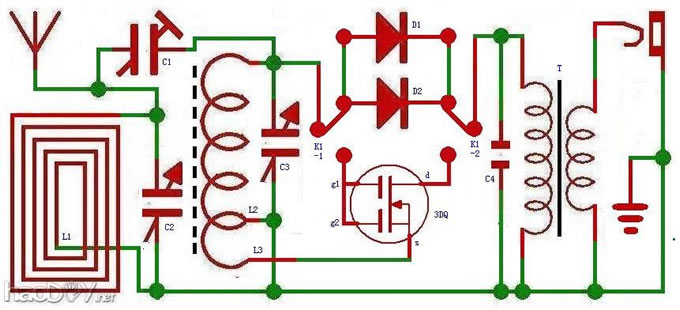

无天地线[单3SK144(3DQ)双栅场效应管、矿石两集合]收音机 一、引子： 吾恩师梁老师赐愚下带高Q磁棒3根的花栏线圈一个，经搭棚试验二极管机和3DQ机，发现收台多、音量大和音质好，这下可喜了俺也愁了俺了；喜：此线圈实在是好宝贝一个！愁：选一个怎样外型的机体做机才对得起如此好内在的宝贝呢... ![皆大欢喜牌 [单3SK144(3DQ)双栅场效应管、矿石两集合]收音机](/uploads/allimg/130214/1254031c6-0.gif) ![皆大欢喜牌 [单3SK144(3DQ)双栅场效应管、矿石两集合]收音机](/uploads/allimg/130214/125403E04-1.gif) 吾内弟江浙务工数年，今省亲来姐家中，哈哈！喜也！恩师所赐宝贝着落有了：急跑商店购美洒待之：弟乐、内人乐、吾乐：大家乐......皆大欢喜！！！...... ![皆大欢喜牌 [单3SK144(3DQ)双栅场效应管、矿石两集合]收音机](/uploads/allimg/130214/1254036411-2.gif) ![皆大欢喜牌 [单3SK144(3DQ)双栅场效应管、矿石两集合]收音机](/uploads/allimg/130214/1254035V6-3.gif) 二、概述： 由收音机拉杆天线和∮0.04×660股天燃丝包李磁线与365p空气可变电容器组成天调系统，以求收信强劲 由吾恩师梁老师送来带高Q磁棒3根的花栏线圈与365p空气可变电容器组成调谐选台系统，以求收台灵敏 由效率和性价比较高的5082-2835二极管组成捡波系统，以求高质量、高功率和高品位的收听效应 由高仿古造形的活动矿石捡波器、配合使用多种矿石收音机用矿石并同担任捡波，以求回味远古矿机那种扭来扭去回味无穷之趣韵 由220V转12V×2电源变压器构建机器阻抗的匹配单元；以求低高阻电声器件通用 三、电路图： ![皆大欢喜牌 [单3SK144(3DQ)双栅场效应管、矿石两集合]收音机](/uploads/allimg/130214/125403E94-4.jpg "1.jpg") 四、元、器件：(制做中量情增减) (1)花栏线圈和高Q磁棒(取名L2体) (吾恩师梁老师赐予) (责任编辑：admin) |
